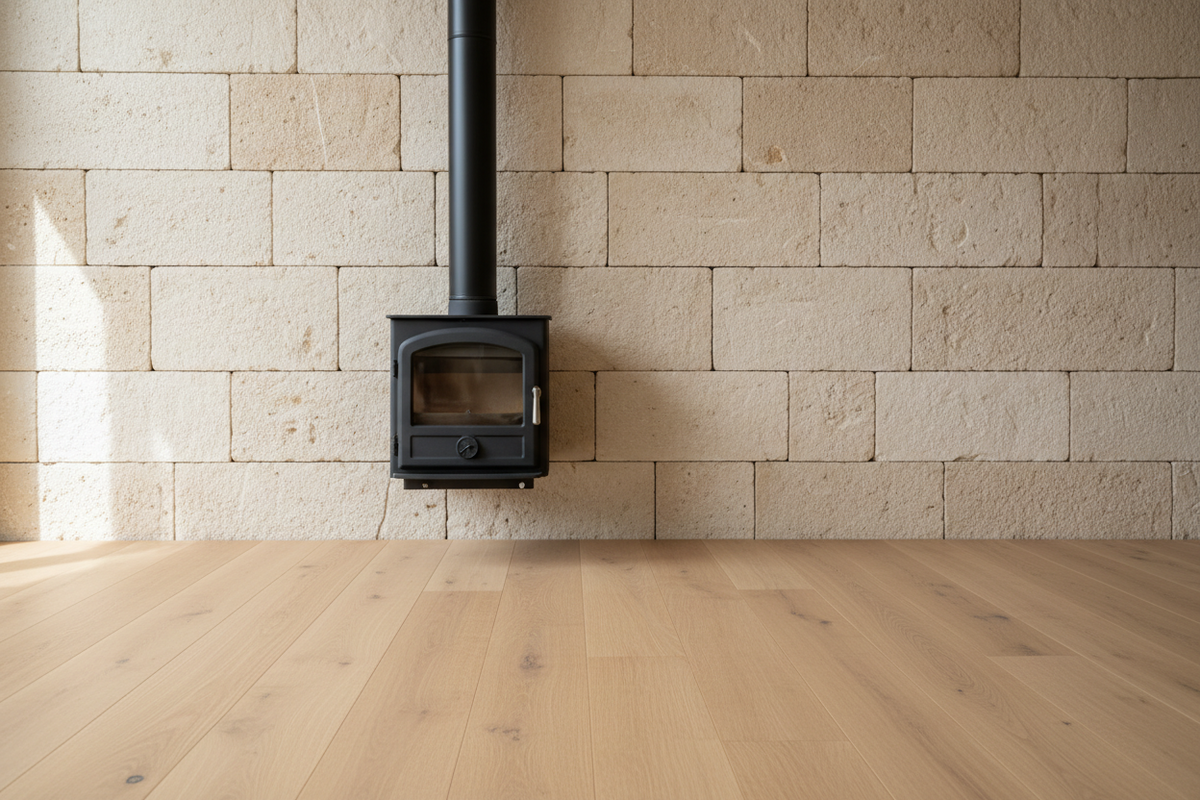

Warum bei einem hängenden Ofen nicht nur das Gewicht zählt
Bei einem bodenstehenden Kaminofen wird das Eigengewicht überwiegend über die Stellfläche in den Fußboden übertragen. Das ist bei einer Wandmontage anders. Hier trägt eine Wandkonsole den gesamten Ofenkörper.
Dabei wirken unterschiedliche Kräfte auf die Befestigung. Das Gewicht zieht den Ofen nach unten. Gleichzeitig befindet sich sein Schwerpunkt ein Stück vor der Wand. Dadurch entsteht eine Hebelwirkung: Die oberen Verankerungen werden stärker auf Zug beansprucht, während andere Bereiche der Befestigung unter anderem Scher- und Druckkräfte aufnehmen.
Ein Kaminofen mit beispielsweise 100 Kilogramm Gewicht lässt sich deshalb nicht mit einem 100 Kilogramm schweren Gegenstand vergleichen, der unmittelbar und flach an einer Wand hängt.
Hinzu kommen weitere Einflüsse:
- Abstand des Ofenschwerpunkts von der Wand
- Form und Höhe der Montagekonsole
- Anzahl und Position der Befestigungspunkte
- Wandbaustoff und dessen Festigkeit
- Rand- und Achsabstände der Verankerungen
- Gewicht von Ofenverkleidung und eingebauten Komponenten
- Belastungen beim Öffnen und Schließen der Feuerraumtür
- Herstellerkonstruktion der Wandhalterung
Deshalb ist es wenig sinnvoll, die Tragfähigkeit anhand einer Faustregel wie „Jeder Dübel trägt 50 Kilogramm“ zu beurteilen. Bei einer sicherheitsrelevanten Befestigung müssen Wand, Anker und Konsole als Gesamtsystem betrachtet werden.
Ein weiterer Punkt wird gern übersehen: Ein aufgesetzter Schornstein oder ein anderes Abgassystem darf nicht automatisch sein Gewicht auf den Ofen übertragen. Bei einzelnen Wandmodellen schreiben Hersteller ausdrücklich vor, dass ein darüber verlaufender Schornstein selbsttragend ausgeführt werden muss. Die Planung des Rauchgaswegs gehört daher direkt zur Befestigungsplanung.
Welche Wand sich für einen wandhängenden Kaminofen eignet
Ob eine Wand geeignet ist, lässt sich nicht allein daran erkennen, ob sie beim Anklopfen „massiv“ klingt. Vor der Montage sollte geklärt werden, aus welchem Baustoff sie tatsächlich besteht.
Stahlbeton und tragfähiger Vollstein
Stahlbeton sowie ausreichend dimensioniertes Mauerwerk aus geeigneten Vollsteinen bieten grundsätzlich günstige Voraussetzungen für schwere Verankerungen. Das bedeutet jedoch nicht, dass beliebige Schrauben oder Universaldübel eingesetzt werden können.
Das Befestigungssystem muss für den vorhandenen Baustoff, die auftretenden Lasten und die Einbausituation geeignet sein. Bei Beton kommen beispielsweise entsprechende Schwerlastanker oder zugelassene Verbundsysteme infrage.
Auch die Position der Bohrungen spielt eine Rolle. Zu geringe Abstände zu Wandkanten oder zu anderen Bohrungen können die mögliche Belastbarkeit einer Verankerung reduzieren.
Lochziegel brauchen eine passende Verankerung
Eine gemauerte Wand besteht nicht automatisch aus Vollmaterial. Moderne Außen- und Innenwände können beispielsweise aus Hochlochziegeln oder Kalksandlochsteinen bestehen.
Hier greifen klassische Schwerlastanker für Beton nicht zwangsläufig richtig. Für hohe Lasten kommen je nach Konstruktion spezielle Befestigungssysteme infrage, etwa Injektionssysteme in Verbindung mit geeigneten Ankerhülsen.
Das Bohrverfahren ist ebenfalls relevant. Werden empfindliche Lochsteine beim Bohren beschädigt oder Stege unnötig zerstört, kann das die Verankerung verschlechtern.
Porenbeton muss gesondert betrachtet werden
Porenbeton besitzt andere mechanische Eigenschaften als Beton oder dichter Vollstein. Schwere Lasten benötigen deshalb Befestigungen, die speziell für diesen Untergrund vorgesehen sind.
Bei einem schweren wandhängenden Ofen sollte die Entscheidung nicht anhand allgemeiner Belastungswerte einzelner Dübel fallen. Wandfestigkeit, Steinqualität, Befestigungsabstände und Lastverteilung müssen zur konkreten Montage passen.
Bei Trockenbau reicht die Gipskartonplatte normalerweise nicht
Besondere Vorsicht ist bei Leichtbauwänden angebracht. Eine Gipskartonplatte ist nicht mit einer tragenden Massivwand gleichzusetzen.
Für schwere wandhängende Bauteile werden im Trockenbau häufig zusätzliche Tragkonstruktionen benötigt, die Kräfte in geeignete Ständer, Verstärkungen oder angrenzende tragende Bauteile übertragen. Ein gewöhnlicher Hohlraumdübel in der Beplankung ist deshalb keine pauschale Lösung für einen Kaminofen.
Bei einem geplanten Neubau lässt sich eine geeignete Unterkonstruktion gegebenenfalls schon beim Wandaufbau berücksichtigen. Bei einer bestehenden Leichtbauwand muss zunächst festgestellt werden, was sich hinter der sichtbaren Beplankung befindet.
Wandaufbau |
Einschätzung für die Planung |
|---|---|
Stahlbeton |
Gute Ausgangsbasis, Befestigung dennoch berechnen und passend auswählen |
Vollziegel oder Kalksandvollstein |
Häufig gut geeignet, abhängig von Wanddicke und Zustand |
Hochlochziegel |
Spezielles Befestigungssystem und genaue Prüfung notwendig |
Porenbeton |
Nur mit dafür geeigneter Verankerung und ausreichender Tragfähigkeit |
Gipskarton vor Massivwand |
Verankerung muss gegebenenfalls bis in den tragenden Untergrund reichen |
Reine Trockenbauwand |
Meist zusätzliche konstruktive Verstärkung erforderlich |
Unbekannter Altbau-Wandaufbau |
Baustoff und Zustand vor der Ofenauswahl klären |
Diese Übersicht ist bewusst keine Freigabetabelle. Zwei Wände aus demselben Baustoff können durch unterschiedliche Dicken, Steinqualitäten oder Schäden völlig verschiedene Voraussetzungen bieten.
Befestigung und Wandhalterung müssen zum Ofenmodell passen
Bei wandhängenden Kaminöfen ist die Halterung Bestandteil des Gerätekonzepts. Deshalb sollte zuerst die Montageanleitung des konkreten Modells geprüft werden.
Hersteller können beispielsweise festlegen:
- welche Wandkonstruktionen zulässig sind,
- wie viele Befestigungspunkte verwendet werden müssen,
- welche Schrauben- oder Ankerdimensionen erforderlich sind,
- welche Mindestabstände einzuhalten sind,
- wie hoch der Ofen über dem Boden montiert werden muss,
- wie Verbrennungsluft und Rauchrohr geführt werden dürfen.
Wie unterschiedlich solche Vorgaben ausfallen können, zeigen reale Montagekonzepte: Bei einem Ofen mit rund 114 Kilogramm Eigengewicht verlangt ein Hersteller beispielsweise die Befestigung über mehrere Punkte einer Wandkonsole und weist ausdrücklich darauf hin, dass Wand beziehungsweise Schornstein die Last sicher aufnehmen müssen. Auch Kunststoffdübel werden bei diesem Modell wegen der Wärmeeinwirkung ausgeschlossen.
Das zeigt, warum die Befestigung nicht nach dem Schema „große Schraube = ausreichend“ gewählt werden sollte.
Auch Putz und Verkleidungen tragen den Ofen nicht
Eine dicke Putzschicht, Wandfliesen oder eine dekorative Verkleidung machen eine Wand nicht tragfähiger. Die Kräfte müssen in einen geeigneten konstruktiven Untergrund eingeleitet werden.
Ähnliches gilt bei Vorsatzschalen. Befindet sich hinter einer Gipskartonverkleidung eine massive Wand, kann eine Befestigung möglicherweise bis in diese Wand geführt werden. Dabei müssen aber Abstand zwischen Konsole und tragendem Untergrund sowie das zugelassene Befestigungssystem berücksichtigt werden.
Ein improvisiertes Verlängern gewöhnlicher Schrauben ist bei solchen Konstruktionen keine fachgerechte Lösung.
Altbauwände verdienen einen genaueren Blick
Gerade bei älterem Mauerwerk können zusätzliche Unsicherheiten auftreten:
- unbekannte Steinformate,
- weiche oder geschädigte Mörtelfugen,
- nachträglich verschlossene Öffnungen,
- Mischmauerwerk,
- Hohlräume,
- frühere Bohrungen oder Befestigungen.
Sind Aufbau und Tragfähigkeit nicht eindeutig erkennbar, sollte die Konstruktion vor der Montage beurteilt werden. Bei komplizierten Fällen kann eine statische Bewertung erforderlich werden.
Brandschutz und Rauchrohr gehören direkt in die Wandplanung
Eine Wand kann statisch geeignet und brandschutztechnisch trotzdem ungeeignet sein. Bei einem wandhängenden Modell kommen beide Anforderungen an derselben Stelle zusammen.
Einige Hersteller gestatten die Wandmontage nur an nicht brennbaren Wänden. Andere Geräte besitzen definierte Abstände, unter denen auch bestimmte andere Wandkonstruktionen möglich sind. Deshalb darf die Frage nicht pauschal mit „Mauerwerk geht, Holz geht nicht“ beantwortet werden.
Entscheidend sind die Unterlagen des ausgewählten Ofens und die konkrete Wandkonstruktion.
Besonders wichtig ist der vollständige Wandaufbau. Eine sichtbare nicht brennbare Platte sagt wenig darüber aus, was dahinter liegt. Hinter einer Gipsplatte können sich beispielsweise Holzständer, Dämmstoffe oder andere temperaturempfindliche Materialien befinden.
Auch diese Punkte gehören vor der Montage auf die Checkliste:
- Abstand zu brennbaren Bauteilen prüfen: Maßgeblich sind die Vorgaben des Geräts und die für den Einbau geltenden Brandschutzregeln.
- Rauchrohr einplanen: Das Verbindungsstück besitzt eigene Anforderungen an Abstände und Wanddurchführungen.
- Boden nicht vergessen: Ein hängender Ofen steht zwar nicht auf dem Boden, beim Öffnen der Feuerraumtür können trotzdem Glut oder Funken herausfallen.
- Verbrennungsluft berücksichtigen: Ein eventuell benötigter Außenluftanschluss beeinflusst die Position der Wandhalterung und mögliche Wanddurchbrüche.
- Zugänglichkeit erhalten: Ofen und Rauchrohr müssen auch nach der Montage kontrolliert, gereinigt und gewartet werden können.
Bei einem brennbaren Fußboden ist daher auch unter beziehungsweise vor einem wandhängenden Kaminofen ein geeigneter nicht brennbarer Schutzbereich einzuplanen. Für geschlossene Feuerstätten werden in Deutschland vor der Feuerraumöffnung regelmäßig mindestens 50 Zentimeter nach vorne und 30 Zentimeter zu den Seiten angesetzt. Abweichende oder weitergehende Vorgaben des konkreten Geräts und die Regelungen am Einbauort müssen zusätzlich berücksichtigt werden.
Erst Wand prüfen, dann das konkrete Modell festlegen
Bei einem wandhängenden Kaminofen sollte die Reihenfolge anders sein als bei einem gewöhnlichen Möbelstück. Erst einen Ofen bestellen und anschließend prüfen, ob die vorhandene Wand ihn tragen kann, kann unnötig teuer werden.
Sinnvoller ist folgende Reihenfolge:
Wandaufbau bestimmen → Ofengewicht und Herstelleranforderungen prüfen → Befestigung festlegen → Rauchrohr und Verbrennungsluft planen → Brandschutz kontrollieren → Montage ausführen.
Besonders bei Lochstein, Porenbeton, Leichtbau oder unbekanntem Altbaumauerwerk lohnt sich die Prüfung vor dem Kauf. Eine geeignete Lösung ist häufig möglich, kann aber zusätzliche Ankertechnik oder eine konstruktive Verstärkung verlangen.
Die entscheidende Frage lautet deshalb nicht, wie viele Kilogramm eine Wand „ungefähr“ trägt. Entscheidend ist, ob die komplette Konstruktion aus Wand, Verankerung und Herstellerkonsole die auftretenden Kräfte sicher aufnehmen kann.
