Was eine Lambdasonde im Pelletofen tatsächlich misst
Für die Verbrennung benötigen Pellets Sauerstoff. Wird Holz vollständig verbrannt, reagieren seine brennbaren Bestandteile mit Sauerstoff. In einer realen Feuerstätte wird dabei mehr Luft zugeführt, als für die rein theoretische Verbrennung erforderlich wäre. Ein gewisser Luftüberschuss ist notwendig, damit der Brennstoff möglichst vollständig reagieren kann.
Zu viel Verbrennungsluft ist allerdings ebenfalls nicht automatisch besser. Sie kann zusätzliche Luft erwärmen, die anschließend zusammen mit dem Abgas durch den Schornstein abgeführt wird. Ist die Luftmenge dagegen zu gering, kann die Verbrennung unvollständig werden.

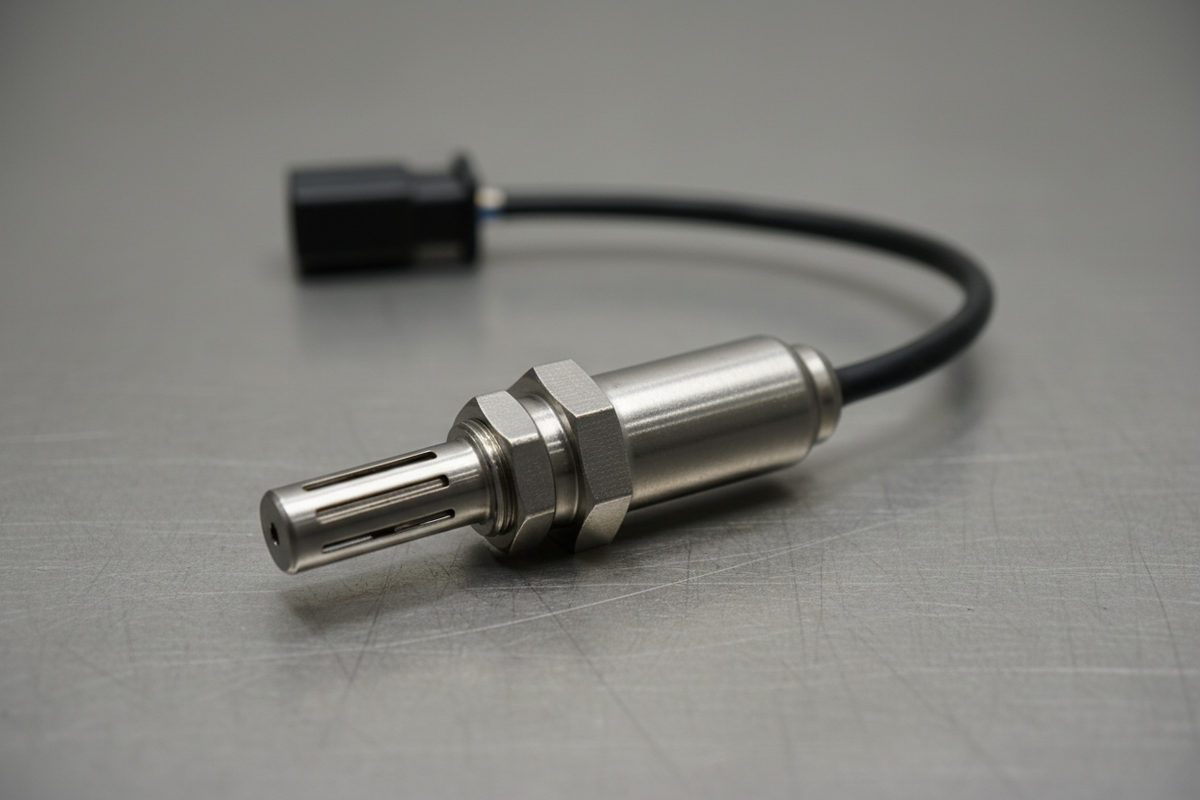

An dieser Stelle kommt die Lambdasonde ins Spiel. Sie befindet sich im Bereich des Abgaswegs und erfasst den Sauerstoffanteil beziehungsweise den daraus ableitbaren Restsauerstoffgehalt im Abgas.
Vereinfacht lässt sich die Auswertung so verstehen:
- Relativ viel Restsauerstoff: Im Verhältnis zum Brennstoff ist viel Luft vorhanden.
- Relativ wenig Restsauerstoff: Die Verbrennung arbeitet mit geringerem Luftüberschuss.
- Messwert außerhalb des vorgesehenen Bereichs: Die Regelung kann abhängig vom Gerät gegensteuern oder eine Störung erkennen.
Entscheidend ist dabei nicht ein allgemeingültiger Sauerstoffwert, den jeder Pelletofen erreichen müsste. Hersteller legen für ihre jeweiligen Brennersysteme eigene Sollbereiche und Regelstrategien fest. Ein Messwert, der bei einem Gerät vorgesehen ist, lässt sich deshalb nicht ohne Weiteres auf ein anderes Modell übertragen.
Lambdawert und Restsauerstoff sind nicht dasselbe
Der Begriff „Lambda“ beschreibt das Verhältnis zwischen tatsächlich zugeführter Luftmenge und der theoretisch notwendigen Luftmenge.
Bei Lambda 1 wäre rechnerisch genau die Luftmenge vorhanden, die für eine vollständige Verbrennung erforderlich ist. Holzfeuerungen arbeiten in der Praxis jedoch mit Luftüberschuss und damit oberhalb dieses theoretischen Wertes.
Die Sonde misst dabei nicht direkt, wie viele Pellets gerade auf dem Brenntopf liegen. Sie untersucht das Abgas. Die Steuerung nutzt dieses Messergebnis gemeinsam mit weiteren Betriebsdaten, um Rückschlüsse auf den Verbrennungszustand zu ziehen.
Vom Sauerstoffwert zur automatischen Verbrennungsregelung
Eine Lambdasonde allein verändert noch nichts. Erst zusammen mit der elektronischen Steuerung und den regelbaren Komponenten des Pelletofens entsteht ein geschlossener Regelprozess.
Vereinfacht läuft dieser in mehreren Schritten ab:
- Pellets werden in den Brennraum beziehungsweise Brenntopf gefördert.
- Ein Gebläse stellt die benötigte Verbrennungsluft bereit und unterstützt bei vielen Konstruktionen zugleich die Führung der Abgase.
- Die Pellets verbrennen.
- Die Lambdasonde erfasst den Sauerstoff im Abgas.
- Die Elektronik vergleicht den Messwert mit den für den jeweiligen Betriebszustand hinterlegten Vorgaben.
- Bei Abweichungen kann die Steuerung Stellgrößen verändern.
Welche Stellgrößen tatsächlich verändert werden, ist geräteabhängig. Denkbar sind beispielsweise:
Stellgröße |
Mögliche Wirkung |
|---|---|
Drehzahl eines Verbrennungs- oder Abgasgebläses |
verändert die Luftmenge beziehungsweise die Strömungsverhältnisse |
Pelletförderung |
verändert die momentan zugeführte Brennstoffmenge |
Luftklappen |
verteilen oder begrenzen Verbrennungsluft |
Kombination mehrerer Stellgrößen |
ermöglicht eine feinere Anpassung an den Betriebszustand |
Das geschieht fortlaufend und nicht nur beim Einschalten des Geräts. Gerade bei modulierenden Pelletgeräten verändern sich die Bedingungen, wenn der Ofen seine Leistung reduziert oder erhöht.
Auch während Startphase, Leistungsbetrieb und Ausbrand können unterschiedliche Sollwerte gelten. Deshalb lässt sich die Lambdaregelung nicht sinnvoll auf die einfache Aussage „mehr Sauerstoff ist besser“ reduzieren.
Warum die Messung bei Pellets überhaupt sinnvoll sein kann
Pellets sind ein vergleichsweise einheitlicher Brennstoff. Durchmesser, Länge, Wassergehalt, mechanische Festigkeit und Energiegehalt bewegen sich bei normgerechten Pellets innerhalb definierter Grenzen. Identisch sind Pellets trotzdem nicht.
Hinzu kommen Veränderungen am Gerät selbst. Mit zunehmender Betriebsdauer können sich beispielsweise Ascheablagerungen im Brenntopf, Verschmutzungen an Luftwegen oder Veränderungen im Abgasweg bemerkbar machen.
Eine Lambdaregelung kann solche Einflüsse innerhalb bestimmter Grenzen ausgleichen. Sie erkennt schließlich nicht die Ursache einer Veränderung, sondern deren Wirkung auf den Sauerstoffgehalt im Abgas.
Ein Beispiel:
Der Pelletofen läuft zunächst mit einer bestimmten Pelletcharge. Nach dem Nachfüllen stammt der Brennstoff aus einer anderen Lieferung. Die Pellets verhalten sich bei Förderung und Verbrennung etwas anders. Ein rein zeitgesteuertes System würde weiterhin dieselben hinterlegten Einstellungen verwenden. Ein System mit Sauerstoffrückmeldung erhält dagegen zusätzliche Informationen über das tatsächliche Verbrennungsergebnis und kann seine Stellgrößen entsprechend anpassen.
Das kann besonders bei wechselnden Betriebsbedingungen hilfreich sein.
Was die Lambdaregelung verbessern kann
Je nach Gerätekonstruktion unterstützt sie unter anderem:
- eine gleichmäßigere Verbrennung,
- die Anpassung der Luftmenge an die Brennstoffzufuhr,
- die Reaktion auf gewisse Schwankungen der Pelletqualität,
- einen wirtschaftlichen Betrieb innerhalb der vorgesehenen Leistungsbereiche,
- die Begrenzung unnötig hoher Luftüberschüsse,
- günstigere Bedingungen für niedrige Emissionen.
Daraus sollte jedoch nicht der Schluss entstehen, dass ein Ofen mit Lambdasonde grundsätzlich sauberer oder sparsamer arbeitet als jedes Gerät ohne diese Technik. Entscheidend ist das Gesamtsystem aus Brennraum, Brennstoffförderung, Luftführung, Steuerung, Abgasweg und Wartungszustand.
Was eine Lambdasonde nicht ausgleichen kann
Eine automatische Regelung hat Grenzen. Sie kann kleinere Veränderungen korrigieren, aber keine gravierenden technischen Probleme verschwinden lassen.
Ist beispielsweise der Brenntopf stark zugesetzt, die Verbrennungsluftzufuhr blockiert oder der Abgasweg verschmutzt, kann die Steuerung nur innerhalb ihrer konstruktiv vorgesehenen Möglichkeiten reagieren.
Ähnliches gilt bei ungeeignetem Brennstoff oder erheblichen Problemen mit den Druckverhältnissen im Abgassystem.
Die Lambdasonde ersetzt deshalb weder Reinigung noch Wartung.
Auch andere Sensoren bleiben notwendig. Pelletofensteuerungen können abhängig vom Modell beispielsweise zusätzlich Werte von Abgas-, Brennraum-, Raum- oder Drucksensoren verwenden. Die Lambdasonde liefert lediglich eine bestimmte Information: den Sauerstoffzustand im Abgas.
Ein praktischer Unterschied wird oft übersehen: Die Sonde erkennt zwar, dass sich der Verbrennungszustand verändert hat, sie weiß aber nicht automatisch, warum.
Ein auffälliger Sauerstoffwert könnte beispielsweise mit folgenden Faktoren zusammenhängen:
- verschmutzten Luftwegen,
- Veränderungen der Pelletförderung,
- ungeeigneten Pellets,
- Undichtigkeiten,
- verändertem Schornsteinzug,
- Ablagerungen im Abgasweg,
- einem verschmutzten oder fehlerhaften Sensor.
Deshalb ist ein Fehlercode zur Lambdaregelung nicht automatisch der Beweis dafür, dass die Lambdasonde selbst defekt ist.
Verschmutzung und Defekte richtig einordnen
Die Sonde arbeitet direkt im Bereich heißer Verbrennungsgase. Dort ist sie dauerhaft Temperaturwechseln und Verbrennungsrückständen ausgesetzt. Hersteller berücksichtigen diese Bedingungen bei der Konstruktion, dennoch kann die Messung mit der Zeit beeinträchtigt werden.
Je nach Modell gehört die Kontrolle beziehungsweise Reinigung der Sonde deshalb zum Wartungsumfang.
Mögliche Hinweise auf ein Problem können sein:
- eine Fehlermeldung der Steuerung,
- auffällige oder unplausible Sauerstoffwerte im Servicemenü,
- häufige Regelabweichungen,
- ungewöhnliches Verbrennungsverhalten,
- Störungen beim Start oder während des Leistungsbetriebs.
Keines dieser Symptome beweist für sich allein einen Sondendefekt. Beispielsweise kann auch eine verschmutzte Brennerschale die Luftverteilung verändern und dadurch Messwerte beeinflussen.
Nicht einfach selbst reinigen oder ersetzen
Wie eine Lambdasonde geprüft, gereinigt oder ausgebaut werden darf, richtet sich nach den Herstellervorgaben. Manche Hersteller beschreiben eine vorsichtige Reinigung ausdrücklich, bei anderen Geräten gehört die Arbeit in den Bereich der Wartung durch Fachpersonal.
Aggressives Abbürsten, Schleifen oder der Einsatz ungeeigneter Reinigungsmittel kann das Sensorelement beschädigen.
Auch ein Austausch sollte nicht ausschließlich nach dem Gewinde oder der äußeren Form erfolgen. Sensor, elektrische Kennwerte und Steuerung müssen zueinander passen. Ein scheinbar baugleiches Ersatzteil ist daher nicht automatisch geeignet.
Wer eine entsprechende Störungsmeldung erhält, sollte zunächst Bedienungs- und Serviceunterlagen des konkreten Modells prüfen. Häufig lässt sich daraus bereits erkennen, ob zunächst Brenntopf, Luftwege oder Abgasführung kontrolliert werden sollen oder eine Prüfung der Sonde vorgesehen ist.
Die Lambdasonde als Teil des Gesamtsystems betrachten
Bei einem gut abgestimmten Pelletofen arbeitet die Sauerstoffmessung im Hintergrund. Du stellst normalerweise keinen Lambdawert ein und regulierst auch nicht manuell nach jeder neuen Pelletlieferung die Luftzufuhr. Diese Aufgabe übernimmt die Steuerung innerhalb der vom Hersteller programmierten Grenzen.
Der eigentliche Nutzen liegt in der Rückmeldung aus dem Verbrennungsprozess: Die Elektronik arbeitet nicht nur mit vorgegebenen Förderzeiten und Gebläsedrehzahlen, sondern erhält zusätzliche Informationen darüber, was im Abgas tatsächlich passiert.
Trotzdem bleibt die Lambdasonde nur ein Baustein. Saubere Luftwege, geeignete Pellets, ein freier Abgasweg, korrekte Geräteeinstellungen und regelmäßige Wartung bleiben entscheidend. Meldet das Gerät eine Störung der Sauerstoffmessung, sollte deshalb nicht vorschnell nur der Sensor getauscht werden. Sinnvoller ist es, die gesamte Verbrennungskette und die vom Hersteller vorgesehenen Prüfschritte einzubeziehen.
