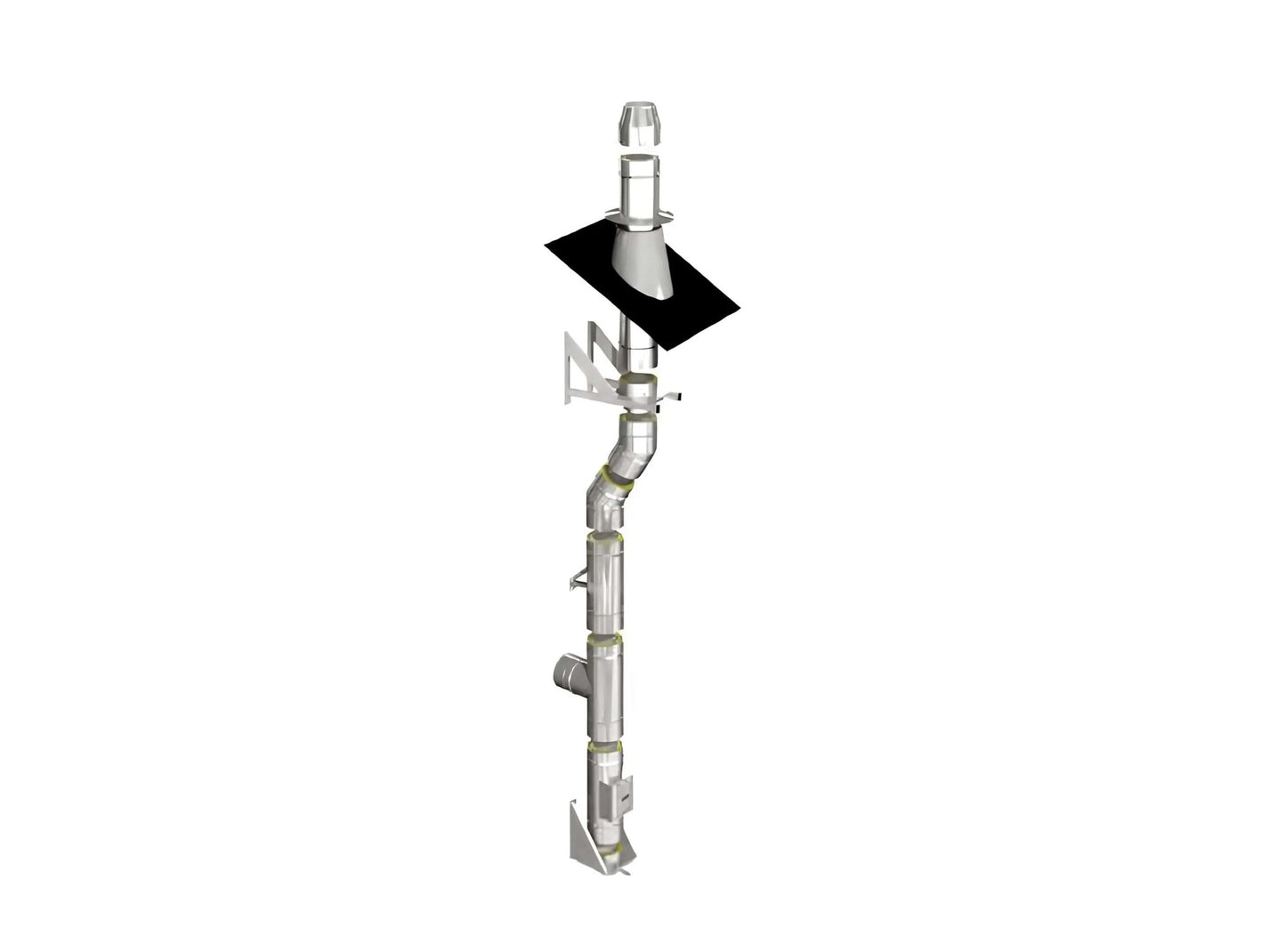

Edelstahlschornstein-Bausatz Ø 130 mm – EKA Complex D
Der EKA Complex D ist ein doppelwandiger Edelstahlschornstein mit Ø 130 mm. Ausgehend vom 3-m-Basissatz stellen Sie die Anlage passend zu Ihrer Einbausituation zusammen.
- Innendurchmesser
- Ø 130 mm
- Ausführung
- doppelwandig
- Dämmung
- 25 mm
- Innenrohr
- Edelstahl 1.4404
- Außenrohr
- Edelstahl 1.4301
- Lieferzeit
- ca. 1–2 Wochen
Konfigurator wird geladen…
Wie funktioniert der EKA Complex D Konfigurator?
Mit dem Konfigurator stellen Sie den Edelstahlschornstein passend zu Ihrer Einbausituation zusammen. Wählen Sie zunächst die gewünschte Gesamthöhe und anschließend unter anderem Wandabstand, Dachdurchführung und Anschluss. Benötigte Längenelemente und Wandhalter werden automatisch berücksichtigt. Änderungen und zusätzliche Bauteile fließen direkt in den angezeigten Gesamtpreis ein.
Was ist im EKA Complex D 3-m-Basissatz enthalten?
Ausgangspunkt jeder Konfiguration ist der vollständige Bausatz für 3 m Schornsteinhöhe. Im Basispreis sind bereits folgende Komponenten berücksichtigt:
- 2 × Längenelement 1080 mm

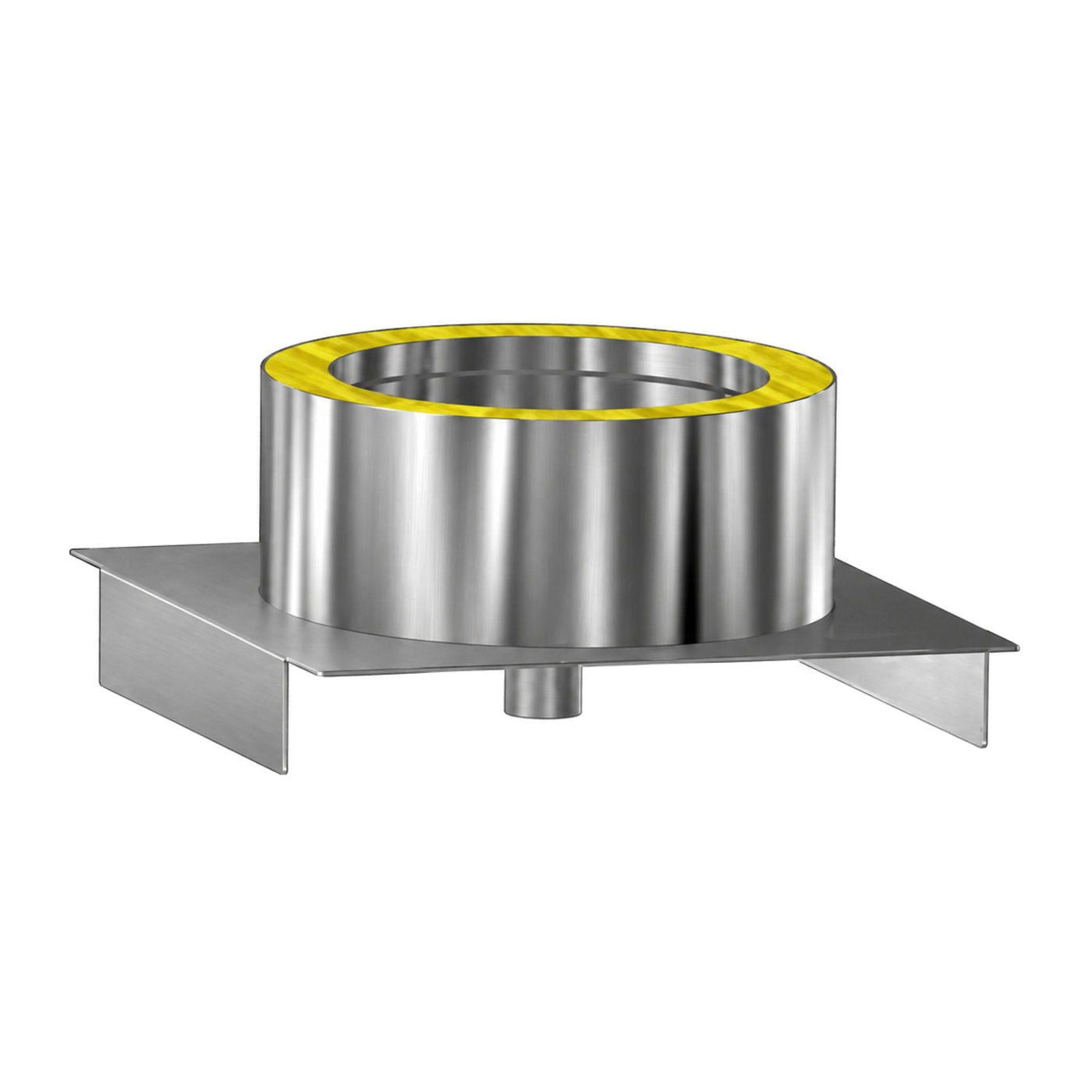

- Bodenplatte mit Kondensatablauf
- Wandkonsole 50 mm
- Reinigungsöffnung Hochtemperatur
- Feuerungsanschluss 90° Hochtemperatur
- Standard-Mündungsabschluss
- Wandhalter 75 mm
- Übergang zum Ofenrohr 250 mm, kürzbar, inklusive Wandfutter
Welche Bauteile können ergänzt oder ersetzt werden?
Automatisch berechnete Erweiterungen
Abhängig von der gewählten Gesamthöhe ergänzt der Konfigurator die benötigten Längenelemente und Wandhalter.
Alternative Bauteile
Wandkonsole, Verbindung zum Ofenrohr oder Mündungsabschluss können passend zur Einbausituation durch eine andere Ausführung ersetzt werden.
Optionale Ergänzungen
Dachdurchführung, zweiter Feuerungsanschluss, zusätzliche Reinigungsöffnung, Bögen und weitere Bauteile können bei Bedarf ergänzt werden.
Wird ein Standardteil ersetzt, gehört nur die gewählte Alternative zum Lieferumfang.
Planung und Montage des Edelstahlschornsteins
Prüfen Sie vor der Bestellung insbesondere Wandabstand, Anschlusshöhe und eine mögliche Dachdurchführung. Der Konfigurator unterstützt bei der Zusammenstellung der benötigten Komponenten, ersetzt jedoch nicht die fachliche Planung des konkreten Schornsteinverlaufs. Stimmen Sie das Vorhaben vor der Montage mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger ab und beachten Sie die Herstellerunterlagen sowie die geltenden Anforderungen für Montage und Abnahme.
Technische Daten – EKA Complex D Ø 130 mm
- Hersteller
- eka Edelstahlkamine
- System
- EKA Complex D, doppelwandiges Edelstahl-Abgassystem
- Innendurchmesser
- 130 mm
- Dämmstärke
- 25 mm
- Innenrohr
- Edelstahl 1.4404 · 0,6 mm
- Außenrohr
- Edelstahl 1.4301 · 0,6 mm
- Brennstoffe
- Öl, Gas oder Festbrennstoffe gemäß Systemvorgaben
- Unterdruckbetrieb
- max. 600 °C Dauertemperatur
- Überdruckbetrieb
- bis 5000 Pa und max. 200 °C mit Spezialdichtungen
- Zertifizierung
- CE auf Basis der EN 1856-1
- Überwachung
- TÜV Süd
- Herstellergarantie
- 10 Jahre
Die konkrete Eignung richtet sich nach Feuerstätte, Betriebsweise und Einbausituation. Beachten Sie die Herstellerunterlagen und lassen Sie die Planung fachlich prüfen.
Downloads zum EKA Complex D
Hersteller
EKA Edelstahlkamine GmbH · Robert-Bosch-Str. 4 · 95369 Untersteinach
Häufige Fragen zum EKA Complex D Ø 130 mm
Was ist im 3-m-Basissatz enthalten?
Er enthält die acht oben aufgeführten Systempositionen für die 3-m-Grundkonfiguration. Erweiterungen und ersetzende Komponenten weist der Konfigurator separat aus.
Wie wird die benötigte Schornsteinhöhe berechnet?
Sie wählen die geplante Gesamthöhe in 0,5-m-Schritten. Daraus stellt der Konfigurator die zusätzlich zum Basissatz benötigten Längenelemente zusammen.
Warum werden zusätzliche Wandhalter automatisch berücksichtigt?
Mit zunehmender Höhe ergänzt das hinterlegte Regelmodell die vorgesehene Mindestmenge. Ob weitere statische Maßnahmen nötig sind, muss für die konkrete Einbausituation geprüft werden.
Wann benötige ich eine Dachdurchführung?
Wenn der geplante Schornstein durch eine Dachfläche führt. Wählen Sie die passende Dachneigung und lassen Sie Aufbau sowie Abdichtung fachlich prüfen.
Kann ich zwei Feuerstätten anschließen?
Ein zweiter Feuerungsanschluss kann ergänzt werden. Die fachliche und rechtliche Eignung der Mehrfachbelegung muss vor der Bestellung geprüft werden.
Was passiert, wenn ich ein Standardteil ersetze?
Die gewählte Alternative tritt an die Stelle des enthaltenen Standardteils. Beide Ausführungen werden nicht gemeinsam geliefert.
Wie setzt sich der Gesamtpreis zusammen?
Aus dem unveränderten 3-m-Basissatz und den aktuellen Preisen aller automatisch benötigten, ersetzenden und zusätzlich gewählten Komponenten.
Muss die Konfiguration vor der Montage geprüft werden?
Ja. Lassen Sie Verlauf, Abstände, Dachführung und Anschlussbedingungen fachlich prüfen und stimmen Sie das Vorhaben mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger ab.
Weitere Top-Artikel von EKA Edelstahlkamine
Klemmband - doppelwandig - eka edelstahlkamine complex D
78,90€
87,32€
Längenelement 1080 mm - doppelwandig - eka complex D
213,90€
237,14€
Regenkragen mit Dichtung - doppelwandig - eka complex D
93,90€
104,10€

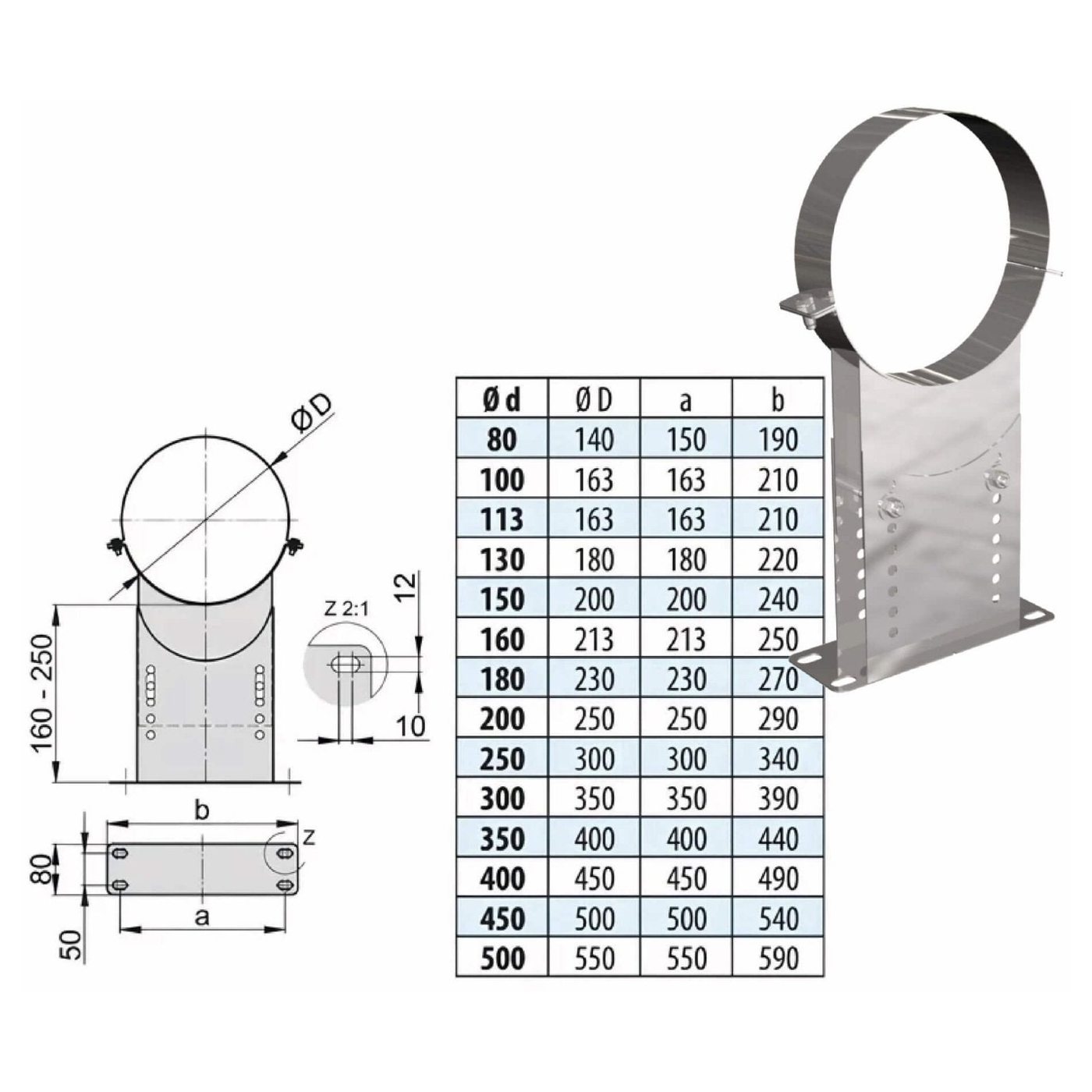

Wandhalter verstellbar 160 - 250 mm - eka complex D
179,90€
229,90€
Bogen 30° - doppelwandig - eka edelstahlkamine complex D
174,90€
193,95€
Längenelement 540 mm - doppelwandig - eka complex D
145,90€
162,17€
Feuerungsanschluss 90° Hochtemperatur - eka complex D
255,90€
284,03€
Übergangsstück mit Wärmedämmung & Wandfutter eka complex D
119,90€
132,30€
Dachdurchführung flach Edelstahl - doppelwandig - eka complex D
117,90€
130,52€
Längenelement 1080 mm - einwandig - eka edelstahlkamine complex E
114,90€
127,54€
Edelstahltür mit Putzrahmen 100 mm - einwandig - eka complex E
150,90€
167,41€
Edelstahlschornstein-Bausatz Ø 200 mm – EKA Complex D
ab 2.222,81 €
Edelstahlschornstein-Bausatz Ø 180 mm – EKA Complex D
ab 2.034,28 €
Edelstahlschornstein-Bausatz Ø 130 mm – EKA Complex D
ab 1.686,53 €
Längenelement 1000 mm, kürzbar mit Wandfutter - eka complex D
220,90€
245,50€
Längenelement 250 mm, kürzbar mit Wandfutter - eka complex D
150,90€
167,00€
Längenelement 500 mm, kürzbar mit Wandfutter - eka complex D
171,90€
191,00€
Edelstahlschornstein-Bausatz Ø 150 mm – EKA Complex D
ab 1.828,55 €
Bogen 45° - doppelwandig - eka edelstahlkamine complex D
174,90€
193,95€
Bogen 45° - einwandig - eka edelstahlkamine complex E
85,90€
94,82€
Zweiteilige Blende 0° / 45° / 60° - eka complex D
104,90€
115,76€
Regenhaube mit Windabweiser - eka complex D
204,90€
227,50€
Mündungsabschluss - eka edelstahlkamine complex D
108,90€
120,17€

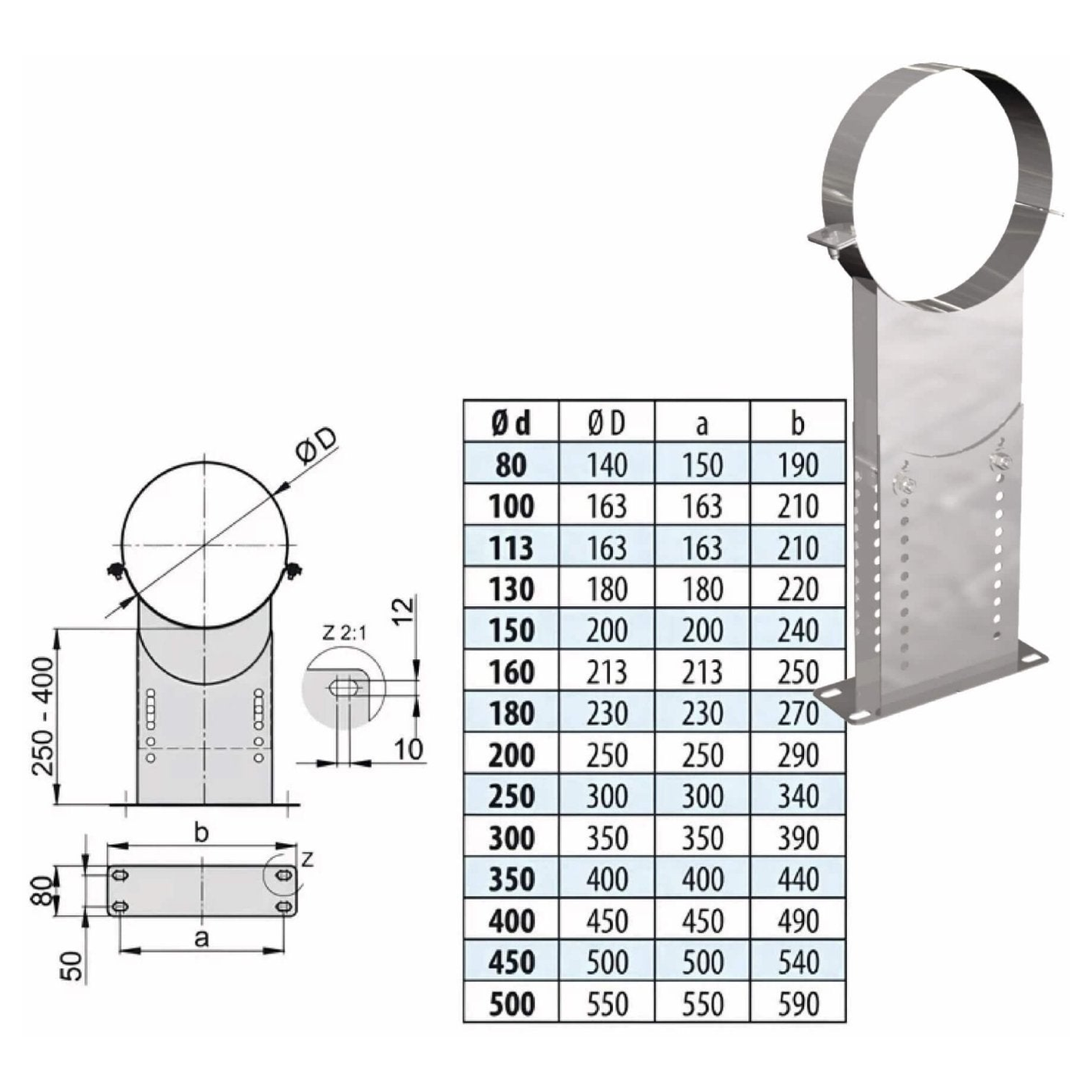

Wandhalter verstellbar 250 - 400 mm - eka complex D
200,90€
223,10€
Wandhalter verstellbar 90 - 160 mm - eka complex D
148,90€
165,03€
Wandhalter verstellbar 50 - 90 mm - eka complex D
137,90€
153,01€
Wandhalter 75 mm - doppelwandig - eka complex D
121,90€
134,92€
Wandhalter 50 mm - doppelwandig - eka complex D
118,00€
131,11€
Dachdurchführung geneigt 45° mit Blei - eka complex D
266,90€
296,29€
Dachdurchführung geneigt 32° mit Blei - eka complex D
230,90€
255,94€
Dachdurchführung geneigt 22° mit Blei - eka complex D
230,90€
255,94€
Bogen 15° - doppelwandig - eka complex D
174,90€
193,95€
Bogen 90° mit Prüföffnung (bis 600°C) - eka complex D
344,90€
383,04€
Bogen 90° - doppelwandig - eka complex D
303,90€
337,22€
Längenelement 360 mm - doppelwandig - eka complex D
122,90€
136,59€

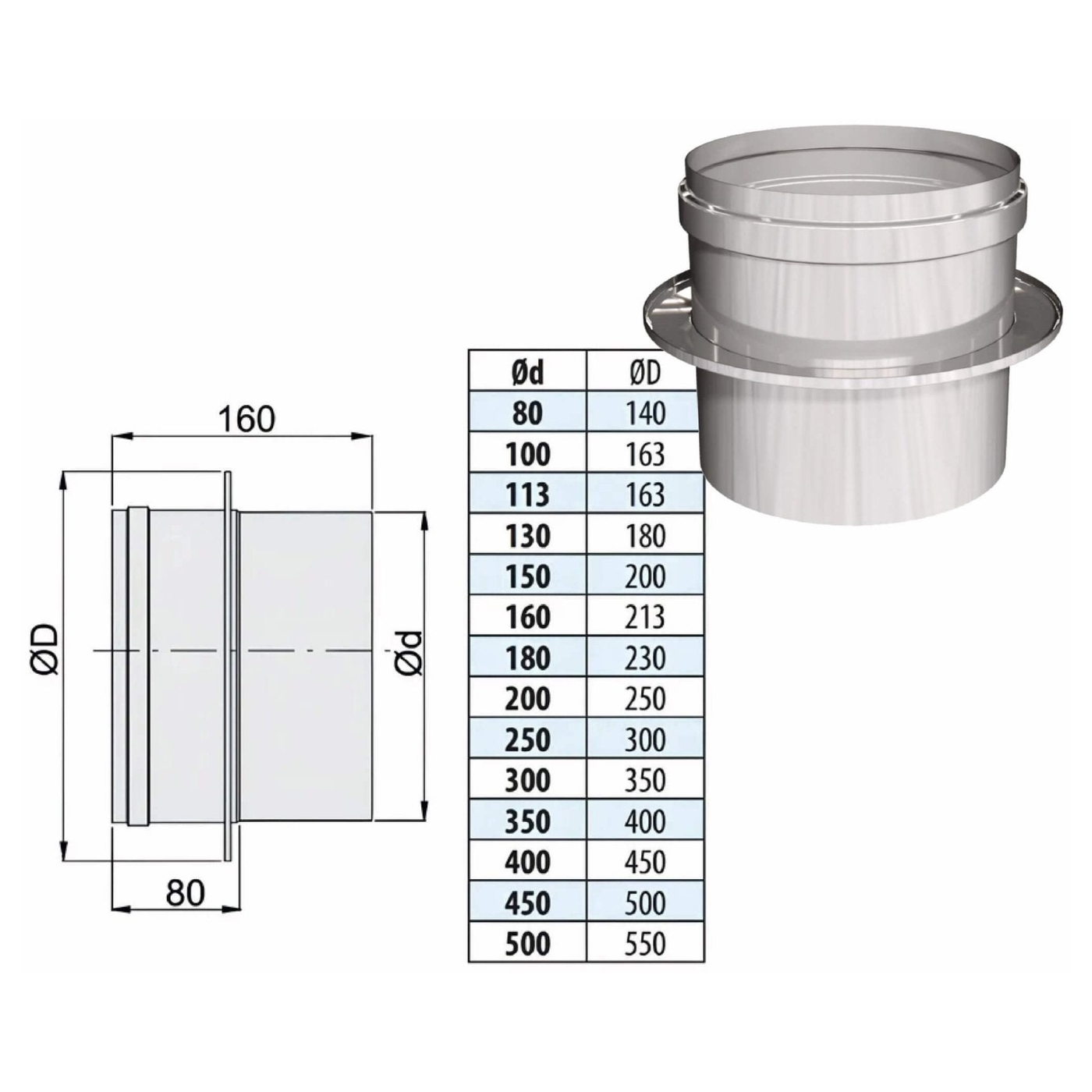

Übergangsstück inkl. Abdeckung Wärmedämmung eka complex D
115,90€
128,38€
Prüföffnung Hochtemperatur - doppelwandig - eka complex D
399,90€
443,97€
Bodenplatte mit Kondensatablauf - eka complex D
126,90€
140,63€

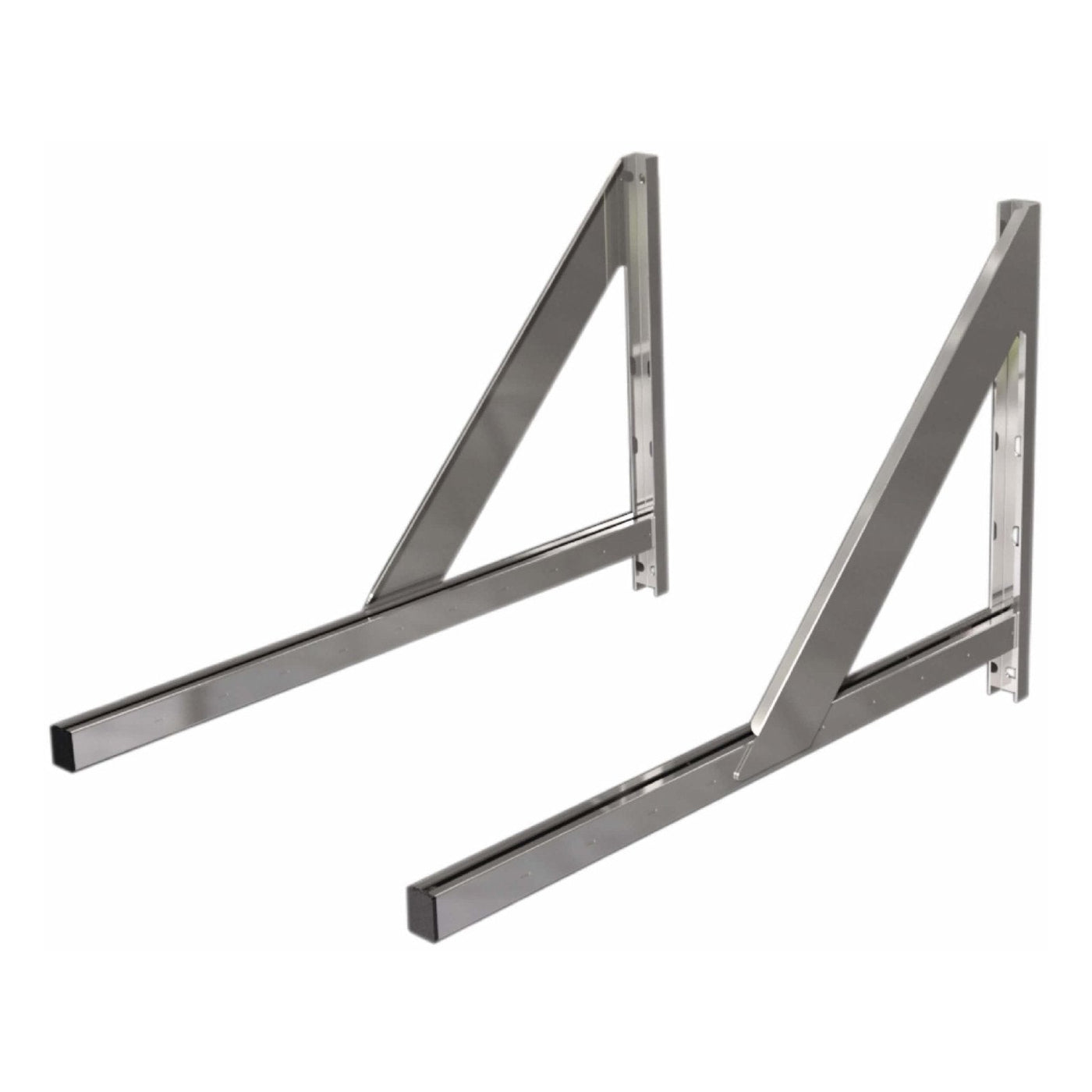

Wandkonsole verstellbar 50-500 mm - eka complex D
