Edelstahlschornstein-Bausatz Ø 200 mm – EKA Complex D

Der EKA Complex D ist ein doppelwandiger Edelstahlschornstein mit Ø 200 mm. Ausgehend vom 3-m-Basissatz stellen Sie die Anlage passend zu Ihrer Einbausituation zusammen.

Innendurchmesser
Ø 200 mm
Ausführung
doppelwandig
Dämmung
25 mm
Innenrohr
Edelstahl 1.4404
Außenrohr
Edelstahl 1.4301
Lieferzeit
ca. 1–2 Wochen
Offizielle harmonisierte EU-Mitteilung zur gesetzlichen Gewährleistung

Konfigurator wird geladen…
Passende Ratgeber
Was kostet ein Edelstahlschornstein mit Montage? Was kostet ein Edelstahlschornstein mit Montage? Mehr erfahren Wie weit muss der Schornstein wirklich über das Dach ragen? Wie weit muss der Schornstein wirklich über das Dach ragen? Mehr erfahren Edelstahlschornstein: einwandig oder doppelwandig? Edelstahlschornstein: einwandig oder doppelwandig? Mehr erfahren

Wie funktioniert der EKA Complex D Konfigurator?

Mit dem Konfigurator stellen Sie den Edelstahlschornstein passend zu Ihrer Einbausituation zusammen. Wählen Sie zunächst die gewünschte Gesamthöhe und anschließend unter anderem Wandabstand, Dachdurchführung und Anschluss. Benötigte Längenelemente und Wandhalter werden automatisch berücksichtigt. Änderungen und zusätzliche Bauteile fließen direkt in den angezeigten Gesamtpreis ein.

Was ist im EKA Complex D 3-m-Basissatz enthalten?

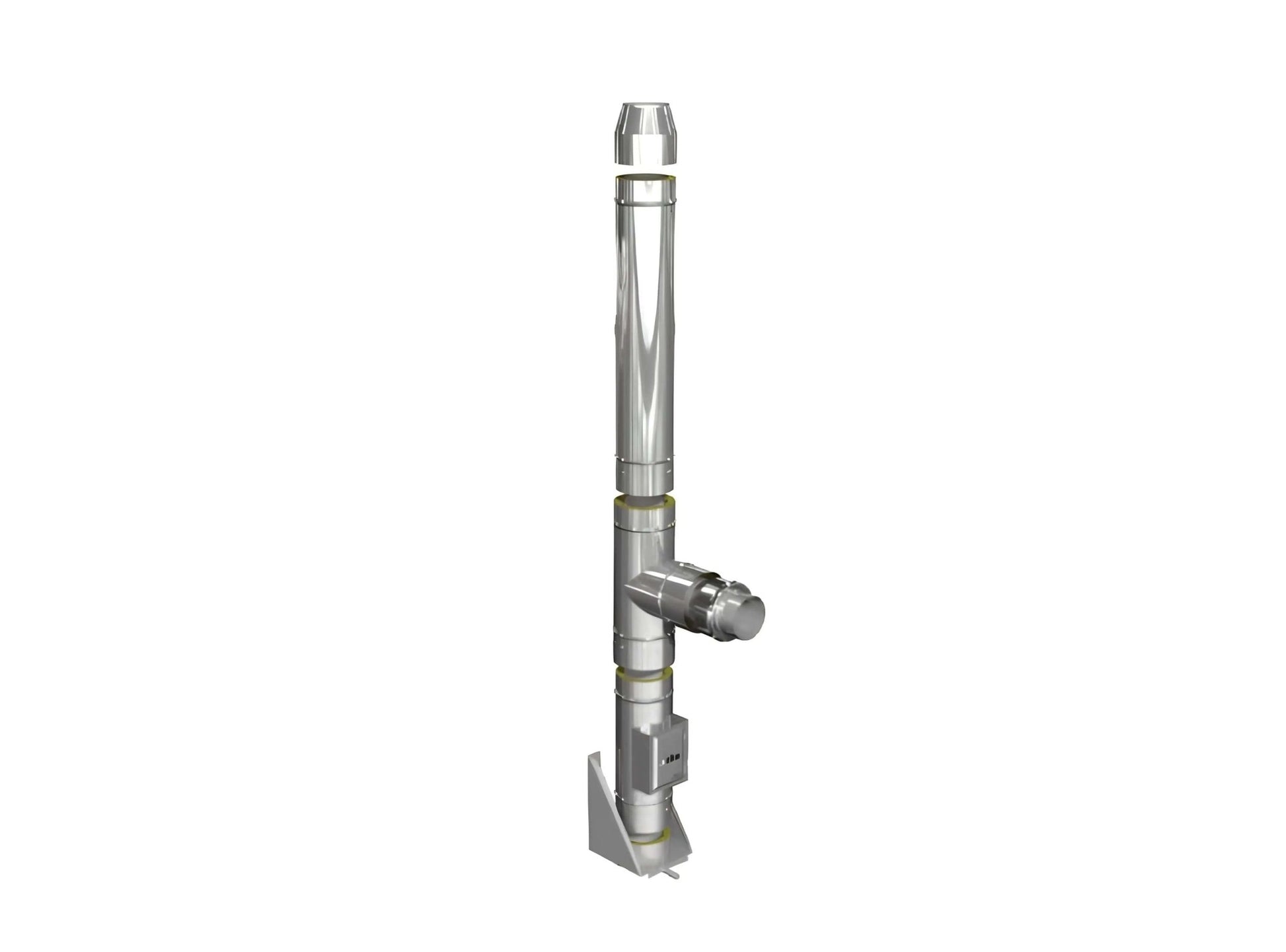

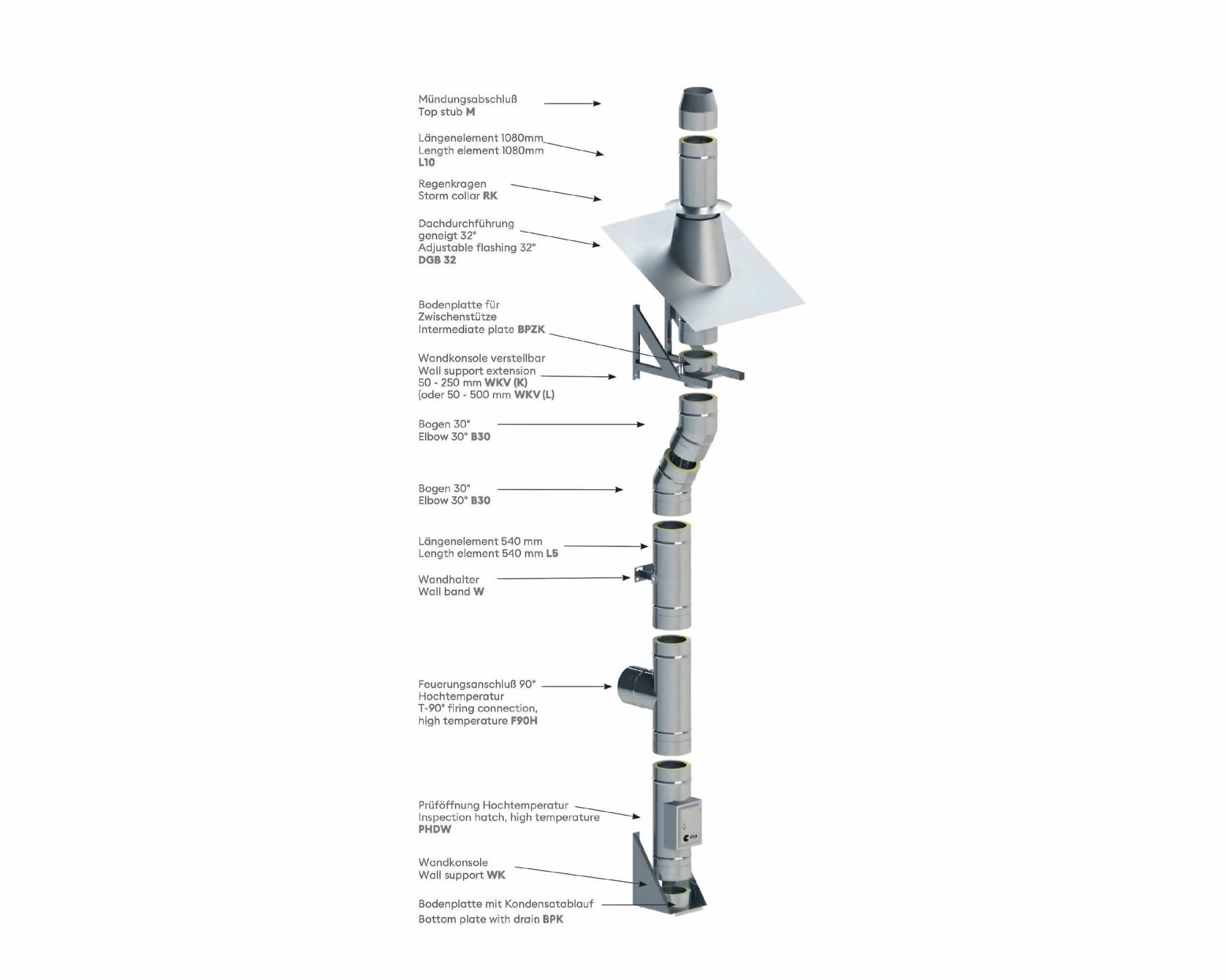

Ausgangspunkt jeder Konfiguration ist der vollständige Bausatz für 3 m Schornsteinhöhe. Im Basispreis sind bereits folgende Komponenten berücksichtigt:

  • 2 × Längenelement 1080 mm
  • Bodenplatte mit Kondensatablauf
  • Wandkonsole 50 mm
  • Reinigungsöffnung Hochtemperatur
  • Feuerungsanschluss 90° Hochtemperatur
  • Standard-Mündungsabschluss
  • Wandhalter 75 mm
  • Übergang zum Ofenrohr 250 mm, kürzbar, inklusive Wandfutter

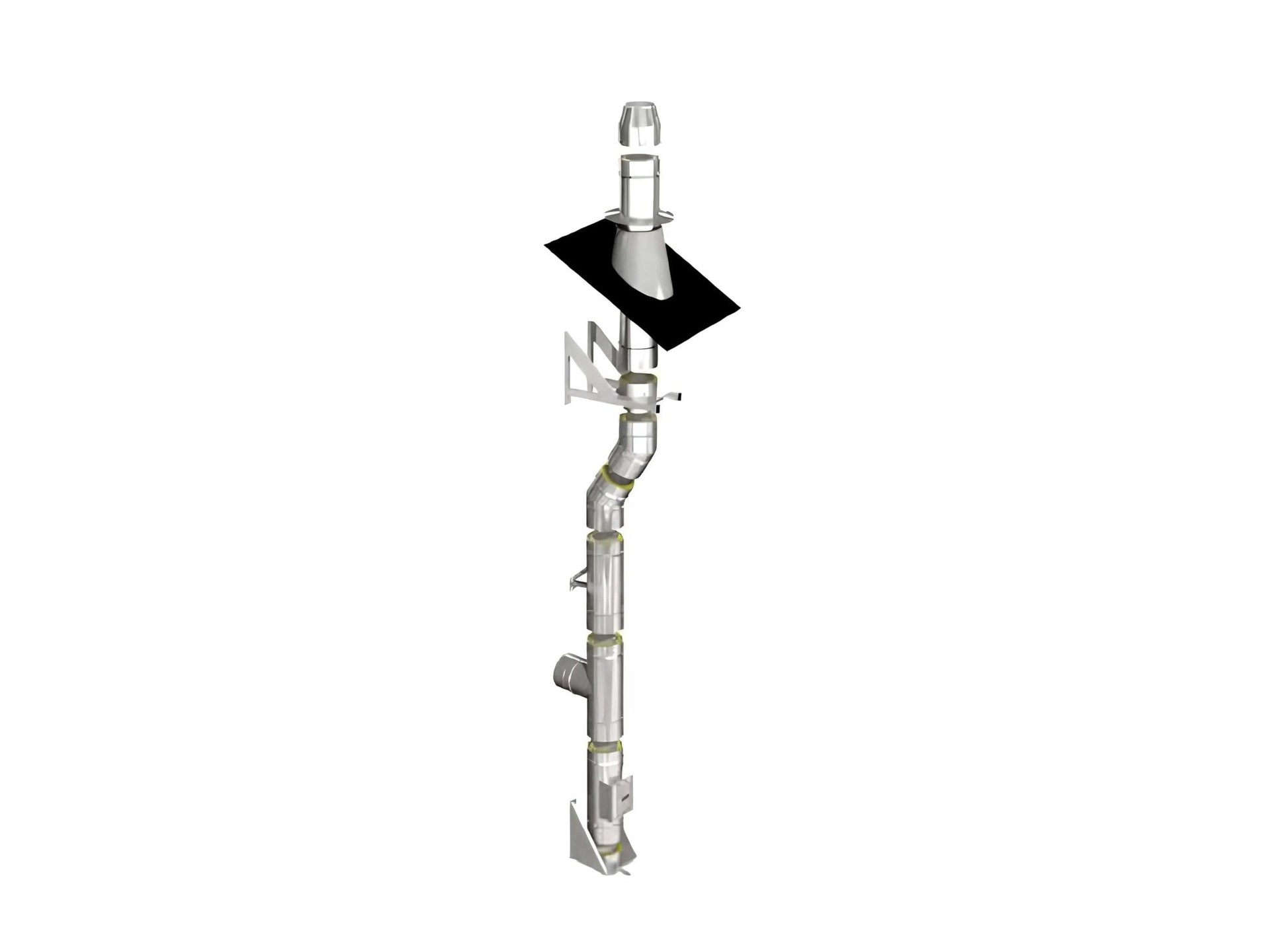

Welche Bauteile können ergänzt oder ersetzt werden?

Automatisch berechnete Erweiterungen

Abhängig von der gewählten Gesamthöhe ergänzt der Konfigurator die benötigten Längenelemente und Wandhalter.

Alternative Bauteile

Wandkonsole, Verbindung zum Ofenrohr oder Mündungsabschluss können passend zur Einbausituation durch eine andere Ausführung ersetzt werden.

Optionale Ergänzungen

Dachdurchführung, zweiter Feuerungsanschluss, zusätzliche Reinigungsöffnung, Bögen und weitere Bauteile können bei Bedarf ergänzt werden.

Wird ein Standardteil ersetzt, gehört nur die gewählte Alternative zum Lieferumfang.

Planung und Montage des Edelstahlschornsteins

Prüfen Sie vor der Bestellung insbesondere Wandabstand, Anschlusshöhe und eine mögliche Dachdurchführung. Der Konfigurator unterstützt bei der Zusammenstellung der benötigten Komponenten, ersetzt jedoch nicht die fachliche Planung des konkreten Schornsteinverlaufs. Stimmen Sie das Vorhaben vor der Montage mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger ab und beachten Sie die Herstellerunterlagen sowie die geltenden Anforderungen für Montage und Abnahme.

Technische Daten – EKA Complex D Ø 200 mm

  • Hersteller: eka Edelstahlkamine
  • System: EKA Complex D, doppelwandiges Edelstahl-Abgassystem
  • Innendurchmesser: 200 mm
  • Dämmstärke: 25 mm
  • Innenrohr: Edelstahl 1.4404 · 0,6 mm
  • Außenrohr: Edelstahl 1.4301 · 0,6 mm
  • Brennstoffe: Öl, Gas oder Festbrennstoffe gemäß Systemvorgaben
  • Unterdruckbetrieb: max. 600 °C Dauertemperatur
  • Überdruckbetrieb: bis 5000 Pa und max. 200 °C mit Spezialdichtungen
  • Zertifizierung: CE auf Basis der EN 1856-1
  • Überwachung: TÜV Süd
  • Herstellergarantie: 10 Jahre

Die konkrete Eignung richtet sich nach Feuerstätte, Betriebsweise und Einbausituation. Beachten Sie die Herstellerunterlagen und lassen Sie die Planung fachlich prüfen.

Häufig gestellte Fragen (FAQ)

Er enthält die acht oben aufgeführten Systempositionen für die 3-m-Grundkonfiguration. Erweiterungen und ersetzende Komponenten weist der Konfigurator separat aus.

Sie wählen die geplante Gesamthöhe in 0,5-m-Schritten. Daraus stellt der Konfigurator die zusätzlich zum Basissatz benötigten Längenelemente zusammen.

Mit zunehmender Höhe ergänzt das hinterlegte Regelmodell die vorgesehene Mindestmenge. Ob weitere statische Maßnahmen nötig sind, muss für die konkrete Einbausituation geprüft werden.

Wenn der geplante Schornstein durch eine Dachfläche führt. Wählen Sie die passende Dachneigung und lassen Sie Aufbau sowie Abdichtung fachlich prüfen.

Ein zweiter Feuerungsanschluss kann ergänzt werden. Die fachliche und rechtliche Eignung der Mehrfachbelegung muss vor der Bestellung geprüft werden.

Die gewählte Alternative tritt an die Stelle des enthaltenen Standardteils. Beide Ausführungen werden nicht gemeinsam geliefert.

Aus dem unveränderten 3-m-Basissatz und den aktuellen Preisen aller automatisch benötigten, ersetzenden und zusätzlich gewählten Komponenten.

Ja. Lassen Sie Verlauf, Abstände, Dachführung und Anschlussbedingungen fachlich prüfen und stimmen Sie das Vorhaben mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger ab.
