Was eine Drosselklappe im Ofenrohr tatsächlich verändert
Eine Drosselklappe besteht meist aus einer runden Metallscheibe, die drehbar im Rauchrohr sitzt. Außen befindet sich ein Hebel, über den sich die Stellung verändern lässt. Wird die Scheibe gedreht, verkleinert sie den freien Strömungsquerschnitt des Rohres.
Sie sitzt damit nicht auf der Verbrennungsluftseite des Ofens, sondern im Weg der bereits entstandenen Abgase.
Das kann insbesondere dann eine Rolle spielen, wenn der Schornstein einen stärkeren Förderdruck erzeugt, als für die Feuerstätte vorgesehen ist. Ein hoher Förderdruck kann dazu führen, dass der Abbrand sehr schnell verläuft. Brennholz wird zügig umgesetzt und heiße Abgase werden stärker durch die Feuerstätte in Richtung Schornstein gezogen.
Durch eine dafür vorgesehene Drosselklappe lässt sich die Strömung begrenzen. Sie beseitigt allerdings nicht automatisch die Ursache eines dauerhaft zu hohen Schornsteinzugs. Bei auffälligen Zugverhältnissen sollte deshalb geprüft werden, ob Feuerstätte und Schornstein überhaupt zueinander passen und welche technische Lösung dafür vorgesehen ist.
Wichtig ist außerdem: Eine Drosselklappe darf den Abgasweg nicht vollständig absperren. Die Abgase müssen in den vorgesehenen Betriebszuständen sicher abgeführt werden können.
Beim Anheizen und häufig auch beim Nachlegen wird eine vorhandene Drosselklappe zunächst vollständig geöffnet. Das unterstützt einen stabilen Abzug und reduziert das Risiko, dass beim Öffnen der Feuerraumtür Rauch in den Raum gelangt. Wie die Klappe anschließend eingestellt werden soll, ergibt sich aus der Bedienungsanleitung der jeweiligen Feuerstätte.
Wann eine Drosselklappe vorgesehen sein kann – und wann nicht
Eine Drosselklappe gehört nicht automatisch zu jedem Kaminofenanschluss. Gerade bei älteren Anlagen wurden solche Klappen häufiger eingesetzt, um den Abbrand an die Zugverhältnisse des Schornsteins anzupassen. Moderne Feuerstätten werden dagegen vielfach über ihre Verbrennungsluftführung geregelt.
Entscheidend sind deshalb nicht Gewohnheiten wie „Das hatte mein alter Ofen auch“, sondern die technischen Vorgaben der konkreten Anlage.
Eine Drosselklappe kann beispielsweise infrage kommen, wenn:
- der Hersteller ihren Einsatz ausdrücklich vorsieht oder zulässt,
- die Schornsteinverhältnisse eine zusätzliche Begrenzung der Abgasströmung erforderlich machen,
- bei der Anlagenplanung ein zu hoher Förderdruck festgestellt wurde,
- sie Bestandteil eines abgestimmten Feuerstätten- und Abgassystems ist.
Umgekehrt sollte nicht einfach nachträglich eine Klappe eingebaut werden, nur weil das Holz vermeintlich zu schnell abbrennt. Ein schneller Abbrand kann verschiedene Ursachen haben. Dazu gehören beispielsweise ein hoher Schornsteinzug, eine falsche Bedienung der Verbrennungsluft, undichte Bauteile oder eine Brennstoffmenge, die nicht zur vorgesehenen Betriebsweise passt.
Auch die Dimensionierung des Schornsteins, seine wirksame Höhe, die Abgastemperatur und die Führung des Verbindungsstücks beeinflussen die Strömungsverhältnisse.
Die richtige Frage lautet deshalb nicht: „Brauche ich grundsätzlich eine Drosselklappe?“
Sinnvoller ist: „Mit welchem Förderdruck soll genau diese Feuerstätte betrieben werden, und wie wird dieser unter den vorhandenen Bedingungen eingehalten?“
Die Bedienungs- und Montageanleitung des Ofens ist dafür die erste Anlaufstelle. Bei einer neuen Anlage oder einer Änderung am Rauchrohr sollte außerdem der zuständige Schornsteinfeger beziehungsweise ein Fachbetrieb einbezogen werden.
Drosselklappe und Luftregler erfüllen unterschiedliche Aufgaben
Dass beide Einrichtungen den Abbrand beeinflussen können, sorgt häufig für Verwechslungen. Technisch greifen sie jedoch an verschiedenen Stellen des Verbrennungsprozesses ein.
Einrichtung |
Was wird beeinflusst? |
Wo befindet sie sich? |
Hauptaufgabe |
|---|---|---|---|
Drosselklappe |
Abgasströmung beziehungsweise wirksamer Rauchrohrquerschnitt |
Im Ofen- oder Rauchrohr |
Abströmung der Rauchgase begrenzen |
Luftregler |
Zufuhr von Verbrennungsluft |
An beziehungsweise innerhalb der Feuerstätte |
Verbrennungsprozess steuern |
Primärluftregelung |
Luftzufuhr insbesondere in den unteren Feuerraumbereich |
Feuerstätte |
Je nach Ofenkonstruktion vor allem Anheiz- und Verbrennungsphase unterstützen |
Sekundärluftregelung |
Vorgewärmte Luft oberhalb beziehungsweise vor dem Brennstoff |
Feuerstätte |
Nachverbrennung unterstützen und Scheibenspülung ermöglichen |
Beim Luftregler wird also entschieden, wie viel Verbrennungsluft der Feuerstätte zur Verfügung steht. Bei einer Drosselklappe wird dagegen verändert, wie ungehindert die entstehenden Abgase durch das Rauchrohr abziehen können.
Ein Beispiel macht den Unterschied deutlich:
Du zündest einen Kaminofen an. Für einen zügigen Aufbau des Feuers werden die dafür vorgesehenen Luftwege geöffnet. Gleichzeitig bleibt eine vorhandene Drosselklappe zunächst offen, damit die warm werdenden Rauchgase möglichst ungehindert in den Schornstein gelangen.
Ist der Abbrand stabil, werden die Luftregler entsprechend der Herstelleranleitung eingestellt. Falls für die Anlage eine Drosselklappe vorgesehen ist, kann anschließend auch deren Stellung angepasst werden.
Beides einfach gleichzeitig weit zu schließen, um „das Holz länger brennen zu lassen“, ist keine sinnvolle Regelstrategie.
Warum zu starkes Drosseln problematisch werden kann
Ein Holzfeuer benötigt ausreichende Verbrennungsluft und einen funktionierenden Abgastransport. Wird versucht, die Leistung ausschließlich durch starkes Schließen von Reglern oder Klappen zu reduzieren, kann die Verbrennung ungünstiger werden.
Mögliche Hinweise auf einen ungeeigneten Betrieb sind unter anderem:
- ungewöhnlich träge oder dunkle Flammen,
- auffällig starke Rauchentwicklung im Feuerraum,
- schnelle Verrußung der Sichtscheibe,
- Rauchgeruch beim Nachlegen,
- deutlich sichtbare Ablagerungen im Feuerraum oder Rauchrohr,
- Schwierigkeiten beim Anheizen,
- sehr schneller Abbrand trotz korrekter Luftreglereinstellung.
Solche Beobachtungen beweisen für sich genommen noch keinen zu hohen oder zu niedrigen Schornsteinzug. Sie zeigen vielmehr, dass die Anlage und ihre Bedienung genauer betrachtet werden sollten.
Besonders wichtig ist das beim Nachlegen. Wird die Feuerraumtür geöffnet, ändern sich die Strömungsverhältnisse schlagartig. Eine zuvor weit geschlossene Drosselklappe kann dann den Rauchgasabtransport ungünstig beeinflussen. Deshalb sehen Bedienhinweise für Anlagen mit Drosselklappe häufig vor, diese vor dem Öffnen der Feuerraumtür zunächst vollständig zu öffnen.

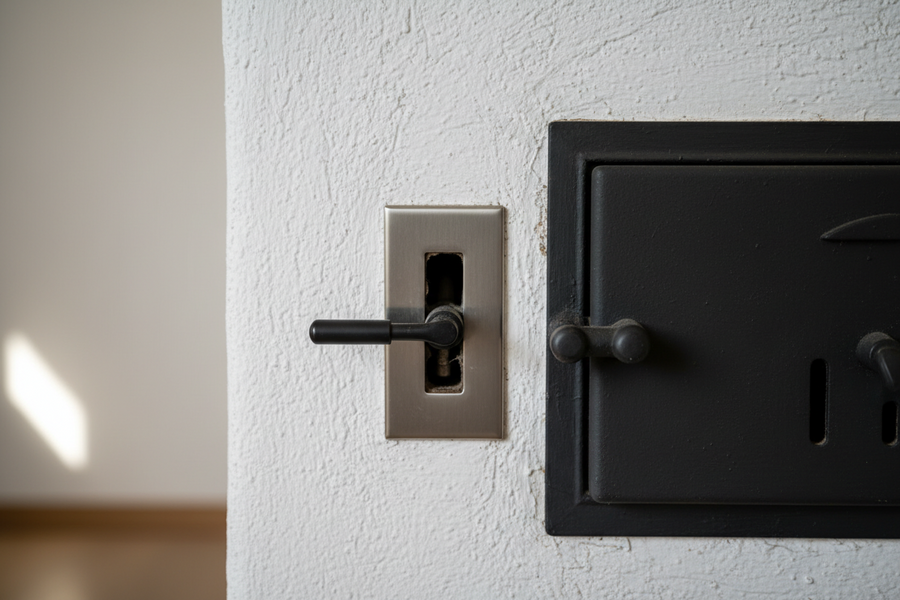

Auch der Hebel selbst verdient etwas Aufmerksamkeit: Da er direkt mit einem Bauteil im heißen Rauchrohr verbunden ist, kann er während des Betriebs hohe Temperaturen erreichen.
Nicht nach Gefühl einstellen, sondern die gesamte Anlage betrachten
Die richtige Einstellung eines Kaminofens lässt sich nicht auf eine allgemein gültige Hebelposition reduzieren. Ein Viertel geschlossen bei einem Ofen kann bei einer anderen Feuerstätte bereits ungeeignet sein.
Mehrere Faktoren wirken zusammen:
- Feuerstätte: Jeder Ofen hat bestimmte Anforderungen an Förderdruck, Brennstoffmenge und Luftführung.
- Schornstein: Höhe, Querschnitt, Bauart und Temperatur beeinflussen den natürlichen Zug.
- Rauchrohr: Länge, Bögen und Verlauf wirken sich ebenfalls auf den Strömungswiderstand aus.
- Brennstoff: Holzart, Scheitgröße und Feuchte verändern den Verbrennungsverlauf.
- Wetterbedingungen: Außentemperatur und weitere Umgebungsbedingungen können den natürlichen Schornsteinzug verändern.
Wenn ein Kaminofen trotz korrekter Bedienung auffällig schnell abbrennt, sollte deshalb nicht automatisch eine Drosselklappe nachgerüstet werden. Zunächst muss geklärt werden, ob tatsächlich ein zu hoher Förderdruck besteht.
Für dauerhaft problematische Zugverhältnisse können je nach Anlage auch andere Lösungen geeigneter sein. Dazu gehören beispielsweise technische Einrichtungen zur Regelung des Schornsteinzugs. Welche Variante infrage kommt, lässt sich nur anhand der konkreten Feuerstätte und Abgasanlage beurteilen.
Auch bei einem bereits vorhandenen Hebel am Ofenrohr lohnt sich ein Blick in die Bedienungsunterlagen. Eine Drosselklappe ist kein universeller Leistungsregler, den man beliebig nach persönlichem Wärmebedarf einstellt.
Entscheidend ist die vorgesehene Betriebsweise
Drosselklappe und Luftregler beeinflussen zwar beide das Feuer, erfüllen aber zwei verschiedene Aufgaben. Der Luftregler steuert die Verbrennungsluft direkt an der Feuerstätte. Die Drosselklappe sitzt dagegen im Rauchrohr und verändert den freien Weg der Abgase.
Bei vielen heutigen Kaminöfen ist eine zusätzliche Drosselklappe nicht erforderlich. Ist sie vorhanden oder für eine bestimmte Anlage vorgesehen, muss sie passend zu Feuerstätte und Schornstein eingesetzt werden. Gerade beim Anheizen und Nachlegen spielt eine ausreichend offene Abgasführung eine wichtige Rolle. Wer ungewöhnlichen Abbrand, starken Zug oder Rauchprobleme feststellt, sollte deshalb nicht wahllos an beiden Reglern drehen, sondern die Ursache der veränderten Strömungsverhältnisse prüfen lassen.
