Warum bei einer Fußbodenheizung der gesamte Bodenaufbau zählt

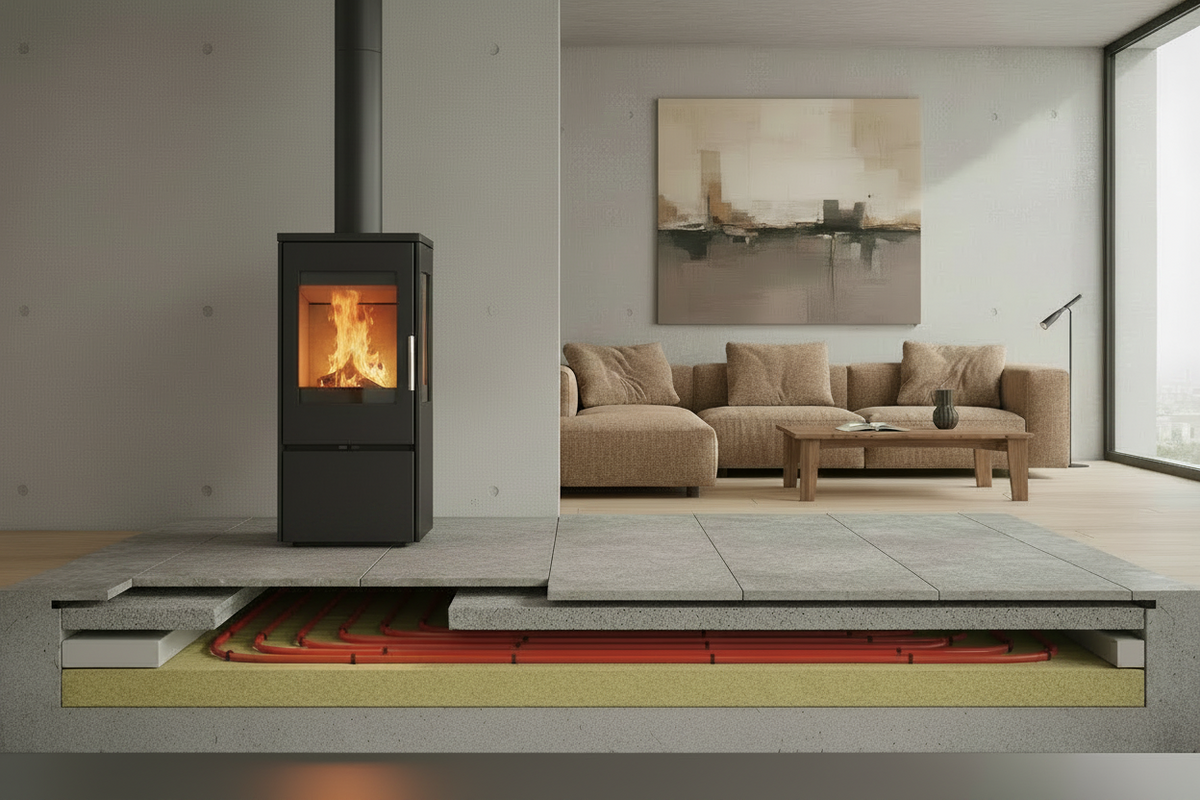

Bei vielen Fußbodenheizungen befindet sich oberhalb der Rohdecke zunächst eine Wärme- und Trittschalldämmung. Darauf oder darin liegen die Heizrohre. Den oberen Abschluss bildet häufig ein Heizestrich mit dem späteren Bodenbelag.
Dieser Estrich ist üblicherweise schwimmend ausgeführt. Das bedeutet: Er liegt auf einer Dämmschicht und ist von angrenzenden Bauteilen getrennt. Er wird also nicht wie ein Verbundestrich unmittelbar von der Betondecke getragen.
Je nach Heizsystem können die Leitungen unterschiedlich im Boden angeordnet sein. Bei einer verbreiteten Bauweise liegen die Heizrohre direkt innerhalb der Estrichschicht. Bei anderen Systemen befinden sie sich unterhalb der eigentlichen Lastverteilungsschicht.
Für die Beurteilung eines Kaminofens sind deshalb mehrere Angaben interessant:
- Art und Festigkeitsklasse des Estrichs
- vorhandene Estrichdicke
- Lage der Heizrohre
- Dicke und Eigenschaften der Dämmung
- Zusammendrückbarkeit beziehungsweise Druckbelastbarkeit der Dämmschicht
- Art des Bodenbelags
- Gewicht des Ofens einschließlich Verkleidung und Zubehör
- Größe und Form der tatsächlichen Aufstandsfläche
- gegebenenfalls Gewicht einer zusätzlichen Bodenplatte
Gerade der letzte Punkt wird leicht vergessen. Ein Ofen mit 250 Kilogramm steht beispielsweise nicht zwingend auf seiner gesamten Grundfläche. Manche Geräte besitzen vier kleine Füße oder einen vergleichsweise schmalen Sockel. Dadurch konzentriert sich die Belastung auf kleinere Bereiche.
Flächenlast und Einzellast sind nicht dasselbe
Eine Angabe in Kilogramm pro Quadratmeter reicht zur Beurteilung eines schweren Kaminofens nicht immer aus.
Ein einfaches Beispiel zeigt warum:
Ein 240 Kilogramm schwerer Gegenstand, dessen Gewicht gleichmäßig auf einem Quadratmeter verteilt wird, beansprucht den Boden anders als derselbe Gegenstand auf vier sehr kleinen Füßen.
Bei Estrichkonstruktionen werden deshalb nicht nur Flächenlasten, sondern auch Einzellasten berücksichtigt. Mit zunehmender Last können andere Anforderungen an Estrichdicke, Festigkeit und darunterliegende Schichten erforderlich werden.
Deshalb ist die gelegentlich genannte Frage „Wie viele Kilogramm trägt eine Fußbodenheizung?“ eigentlich falsch gestellt. Die Heizrohre sind nicht das Bauteil, das für die reguläre Aufnahme der Raumlasten dimensioniert wird. Beurteilt werden muss die Bodenkonstruktion als Ganzes.
Gewicht des Kaminofens richtig einordnen
Moderne Kaminöfen unterscheiden sich beim Gewicht erheblich. Schlichte Stahlmodelle können vergleichsweise leicht sein. Geräte mit großen Speichermassen, Naturstein, Keramik oder integriertem Wasserwärmetauscher können dagegen mehrere hundert Kilogramm erreichen.
Eine universelle Grenze, ab der ein Kaminofen auf Heizestrich nicht mehr stehen darf, lässt sich daraus nicht ableiten.
Für eine erste Einschätzung hilft folgende Unterscheidung:
Situation |
Worauf besonders geachtet werden sollte |
|---|---|
Relativ leichter Ofen mit großem Sockel |
vorhandener Estrichaufbau und Herstelleranforderungen prüfen |
Ofen auf vier kleinen Füßen |
erhöhte lokale Belastung berücksichtigen |
Schwerer Speicherofen |
Bodenkonstruktion gezielt prüfen lassen |
Wasserführender Kaminofen |
Eigengewicht plus Wasserinhalt und Zubehör berücksichtigen |
Nachträglicher Einbau im Altbau |
vorhandenen Bodenaufbau möglichst genau ermitteln |
Neubau mit bekanntem Ofenstandort |
Boden und Heizkreis bereits bei der Planung darauf abstimmen |
Besonders bei Bestandsgebäuden fehlen häufig genaue Unterlagen. Dann ist weder die Estrichdicke noch die verwendete Dämmung sicher bekannt. Aussagen wie „Da stand vorher auch ein schwerer Schrank“ helfen bei der Beurteilung nur begrenzt.
Ein großer Schrank verteilt sein Gewicht meist über eine lange Standfläche. Ein Kaminofen kann dieselbe Masse auf deutlich kleinerer Fläche konzentrieren.
Auch das Eigengewicht allein genügt nicht immer. Je nach Modell kommen beispielsweise Speichersteine, Verkleidungsteile oder Wasser hinzu. Maßgeblich ist das tatsächliche Betriebsgewicht des vollständig montierten Geräts.
Wann genauer geprüft werden sollte
Eine fachliche Prüfung ist besonders sinnvoll, wenn mehrere dieser Punkte zusammentreffen:
- der Ofen wiegt mehrere hundert Kilogramm,
- er steht nur auf wenigen kleinen Füßen,
- die Konstruktion des Estrichs ist unbekannt,
- unter dem Estrich befindet sich eine relativ weiche Dämmschicht,
- im Boden sind bereits Risse oder Absenkungen vorhanden,
- es handelt sich um einen schweren Speicher- oder Grundofen,
- zusätzliche Bauteile erhöhen die Belastung deutlich.
Bei außergewöhnlich hohen Belastungen kann eine gesonderte Dimensionierung des Bodens notwendig werden. Im Neubau ist das wesentlich einfacher zu lösen, weil der spätere Ofenstandort bereits vor Estrich- und Heizungsarbeiten berücksichtigt werden kann.
Was eine Bodenplatte bei der Lastverteilung tatsächlich bringt
Unter Kaminöfen werden häufig Platten aus Glas, Stahl, Stein oder anderen nicht brennbaren Materialien verwendet. Ihre wichtigste Aufgabe ist bei brennbaren Bodenbelägen der Schutz vor herausfallender Glut und Funken.
Eine solche Funkenschutzplatte darf jedoch nicht automatisch mit einer statisch dimensionierten Lastverteilplatte gleichgesetzt werden.
Eine ausreichend steife und passend ausgelegte Konstruktion kann eine konzentrierte Last auf eine größere Fläche übertragen. Ob eine konkrete Glas-, Stahl- oder Steinplatte diese Aufgabe tatsächlich erfüllt, hängt jedoch von Material, Stärke, Größe, Untergrund und Konstruktion ab.
Eine dünne Stahlplatte verteilt beispielsweise nicht automatisch jede hohe Punktlast so weit, dass der Estrich darunter problemlos belastet werden kann.
Die Unterschiede lassen sich vereinfacht so einordnen:
Funkenschutzplatte
Ihre Hauptaufgabe ist der Schutz eines brennbaren Bodenbelags. Dafür kommen beispielsweise Glas oder Stahl infrage.
Lastverteilende Konstruktion
Sie wird gezielt danach ausgelegt, Kräfte aus dem Ofen auf eine größere Fläche des Bodens zu übertragen.
Beides kann in einem Bauteil zusammenkommen, muss es aber nicht.
Wer einen besonders schweren Kaminofen plant, sollte daher nicht davon ausgehen, dass allein die vorgeschriebene Bodenplatte sämtliche statischen Fragen erledigt.
Im Neubau lässt sich der Bereich unter einem schweren Ofen bei Bedarf gezielt anders aufbauen. Je nach Planung können beispielsweise druckfestere Dämmstoffe verwendet, die Heizkreise angepasst oder konstruktive Lösungen vorgesehen werden, die Lasten besser in den tragenden Untergrund übertragen.
Solche Änderungen gehören jedoch in die Planung und sollten nicht nach Gefühl ausgeführt werden.
Heizrohre, Bodenbelag und Ofenstandort gemeinsam planen
Neben der Tragfähigkeit gibt es noch einige praktische Punkte, die beim Ofenstandort eine Rolle spielen.
Bei einem bestehenden Heizestrich muss zunächst nicht grundsätzlich ein Bereich ohne Heizrohre vorhanden sein. Ein Kaminofen darf also nicht allein deshalb ausgeschlossen werden, weil darunter eine Fußbodenheizung verläuft.
Bei einem Neubau kann es trotzdem sinnvoll sein, den geplanten Stellplatz früh mit Heizungsbauer, Estrichleger und gegebenenfalls Tragwerksplaner abzustimmen. So lässt sich vermeiden, dass später Änderungen am Boden notwendig werden.
Besondere Vorsicht ist geboten, sobald gebohrt oder anderweitig in den Boden eingegriffen werden soll. Heizungsrohre können innerhalb der Estrichkonstruktion verlaufen und dürfen nicht beschädigt werden. Muss beispielsweise eine Befestigung gesetzt oder eine Bodenöffnung hergestellt werden, sollte die Leitungsführung vorher sicher bestimmt werden.
Auch der Oberbelag spielt eine Rolle. Bei brennbaren Materialien wie Parkett, Holzdielen, Laminat oder Teppich ist vor dem Feuerraum ein geeigneter nicht brennbarer Schutz erforderlich. Häufig werden dafür Glas- oder Metallplatten eingesetzt. Die erforderliche Abdeckung muss dabei zur jeweiligen Feuerstätte und den geltenden Brandschutzanforderungen passen.
Für die Vorbereitung des Ofenstandorts ist folgende Reihenfolge sinnvoll:
-
Vollständiges Ofengewicht ermitteln.
Nicht nur das Grundgerät berücksichtigen, sondern auch Verkleidung, Speichersteine und weitere dauerhaft vorhandene Bauteile. -
Aufstandsfläche ansehen.
Ein breiter Sockel belastet den Boden anders als mehrere kleine Stellfüße. -
Bodenaufbau klären.
Estrichart, Estrichdicke und vorhandene Dämmschichten aus Bauunterlagen oder Ausführungsunterlagen ermitteln. -
Lage der Fußbodenheizung prüfen.
Das ist besonders wichtig, wenn Bohrungen oder Veränderungen des Bodens vorgesehen sind. -
Brandschutz und Statik getrennt betrachten.
Eine vorgeschriebene Funkenschutzplatte beantwortet nicht automatisch die Frage nach der Tragfähigkeit. -
Bei hohen oder unbekannten Belastungen Fachplanung einbeziehen.
Vor allem schwere Speicheröfen und unklare Bestandskonstruktionen sollten nicht nach einer pauschalen Kilogrammzahl beurteilt werden.
Entscheidend ist mehr als das Gewicht auf dem Datenblatt
Eine Fußbodenheizung ist kein grundsätzlicher Hinderungsgrund für einen Kaminofen. Entscheidend ist, ob der vorhandene Bodenaufbau die entstehenden Lasten aufnehmen kann. Dabei spielen Estrich, Dämmung und Aufstandsfläche eine ebenso große Rolle wie das Gewicht des Geräts.
Bei einem üblichen freistehenden Kaminofen kann die vorhandene Konstruktion durchaus ausreichend sein. Je schwerer der Ofen wird und je kleiner seine tatsächlichen Auflageflächen sind, desto wichtiger wird jedoch eine konkrete Prüfung. Eine Glas- oder Stahlplatte sollte dabei nicht automatisch als statische Lösung betrachtet werden. Wer den Ofen bereits im Neubau einplant, kann den Bodenaufbau und die Heizkreise von Anfang an darauf abstimmen.
