Warum das Ofengewicht allein wenig über die Tragfähigkeit sagt
Ein Kaminofen belastet eine Decke anders als beispielsweise ein Schrank, der sich über eine längere Wandfläche erstreckt. Sein Gewicht konzentriert sich auf vergleichsweise wenig Fläche. Modelle mit Speichersteinen, Natursteinverkleidung oder zusätzlicher Speichermasse können zudem erheblich schwerer sein als kompakte Stahlöfen.
Für die tatsächliche Belastung müssen alle dauerhaft eingebrachten Komponenten berücksichtigt werden. Dazu können gehören:
- Kaminofen einschließlich Verkleidung
- Speichersteine oder zusätzliche Speichermodule
- gefüllter Brennstoffvorrat bei dafür vorgesehenen Geräten
- Ofenrohr und gegebenenfalls weitere Bauteile
- schwere Unterkonstruktionen oder Podeste
- konstruktiv wirksame Platten zur Lastverteilung
Ein Ofen mit 180 Kilogramm ist daher nicht automatisch unkritisch, während ein Gerät mit 300 Kilogramm zwangsläufig problematisch wäre. Entscheidend ist, wie diese Last in die Balken gelangt.
Besonders ungünstig kann ein Standort in der Mitte einer großen Balkenspannweite sein. Näher an einem tragenden Auflager können sich dagegen andere Beanspruchungen ergeben. Auch die Richtung der Balken ist wichtig: Steht der Ofen so, dass sein Gewicht im Wesentlichen von nur einem Balken aufgenommen wird, ist die Situation eine andere, als wenn eine geeignete Konstruktion mehrere Balken beteiligt.
Flächenlast ist nicht dasselbe wie ein schwerer Ofen
Ein häufiger Denkfehler besteht darin, das Ofengewicht einfach durch seine Stellfläche zu teilen und das Ergebnis mit einer zulässigen Nutzlast pro Quadratmeter zu vergleichen.
Beispiel: Ein 250 Kilogramm schwerer Ofen steht auf ungefähr 0,5 Quadratmetern. Daraus 500 Kilogramm pro Quadratmeter zu errechnen und anschließend zu entscheiden, dass die Decke deshalb zu schwach sei, führt nicht zuverlässig zum richtigen Ergebnis.
Die in der Tragwerksplanung verwendeten Flächenlasten beschreiben eine bestimmte Art der Beanspruchung einer Decke. Zusätzlich werden örtliche Einwirkungen betrachtet. Wie ein Kaminofen statisch angesetzt werden muss, hängt von der Deckenkonstruktion und der tatsächlichen Lasteinleitung ab.
Genau deshalb funktioniert die einfache Rechnung „Kilogramm geteilt durch Quadratmeter“ bei solchen Fragen nur sehr eingeschränkt.
Bei diesen Holzbalkendecken sollte die Statik genauer geprüft werden
Bei einem Neubau liegen normalerweise Planungsunterlagen und Angaben zum Tragwerk vor. In einem Altbau sieht es häufig anders aus. Holzbalkendecken wurden über Jahrzehnte verändert, ergänzt oder teilweise repariert. Nicht immer stimmt der heutige Aufbau noch mit alten Bauzeichnungen überein.
Eine genauere Prüfung ist besonders sinnvoll, wenn mehrere der folgenden Punkte zusammentreffen:
Situation |
Warum sie relevant ist |
|---|---|
Balkenabmessungen sind unbekannt |
Ohne Querschnitt lässt sich die Tragreserve kaum zuverlässig beurteilen |
Große Spannweite |
Mit zunehmender Spannweite steigen Beanspruchung und mögliche Durchbiegung deutlich |
Balkenabstand ist unbekannt |
Er beeinflusst, wie die Decke Lasten aufnehmen und verteilen kann |
Ofen ist besonders schwer |
Speicheröfen und massive Verkleidungen erhöhen die ständige Belastung |
Ofen steht zwischen oder nur auf wenigen Balken |
Die Last kann sich örtlich stark konzentrieren |
Schäden am Holz sind erkennbar |
Feuchte, Fäulnis, Schädlingsbefall oder frühere Umbauten können die Tragfähigkeit reduzieren |
Decke schwingt oder gibt sichtbar nach |
Das kann auf geringe Steifigkeit oder andere konstruktive Probleme hinweisen |
Frühere Wände wurden entfernt |
Dadurch können sich Spannweiten und Lastwege verändert haben |
Schwerer Bodenaufbau wurde ergänzt |
Estrich, Schüttungen und Platten gehören bereits zur vorhandenen Eigenlast der Decke |
Keine belastbaren Bestandsunterlagen vorhanden |
Dann muss der tatsächliche Aufbau gegebenenfalls vor Ort festgestellt werden |
Besonders bei Altbauten sollte man sich nicht darauf verlassen, dass die Decke „schon seit hundert Jahren hält“. Das sagt lediglich etwas über die bisherigen Belastungen aus. Ein zusätzlicher schwerer Ofen ist eine neue dauerhafte Einwirkung.
Umgekehrt bedeutet eine alte Holzbalkendecke nicht automatisch, dass sie ungeeignet ist. Viele Konstruktionen besitzen durchaus ausreichende Reserven. Diese lassen sich nur nicht am Baujahr ablesen.
Wann eine Berechnung durch einen Tragwerksplaner sinnvoll wird
Eine verbindliche Gewichtsgrenze nach dem Muster „bis 200 Kilogramm ohne Statiker, darüber mit Statiker“ gibt es nicht. Solche Werte wären auch technisch wenig sinnvoll, weil derselbe Ofen auf zwei verschiedenen Holzbalkendecken völlig unterschiedlich zu beurteilen sein kann.
Eine statische Beurteilung wird vor allem dann wichtig, wenn aus vorhandenen Unterlagen nicht eindeutig hervorgeht, dass die Konstruktion die zusätzliche Last sicher aufnehmen kann.
Der Tragwerksplaner benötigt dafür typischerweise Informationen zu:
- Balkenquerschnitt: Breite und Höhe der tragenden Holzbalken.
- Balkenabstand: Abstand der Balken untereinander.
- Spannweite: Strecke zwischen den tragenden Auflagern.
- Holz und Zustand: Soweit erkennbar beziehungsweise für die Berechnung erforderlich.
- Deckenaufbau: Dielen, Schüttung, Estrich, Trockenestrich und weitere Schichten.
- Ofengewicht: Einschließlich aller dauerhaft montierten Bestandteile.
- Aufstellfläche: Abmessungen und Art der Ofenfüße beziehungsweise des Sockels.
- Position: Standort des Ofens im Verhältnis zu Balken und Auflagern.
Nicht immer muss daraus eine umfangreiche Untersuchung entstehen. Sind Balken sichtbar, Bauunterlagen vorhanden und die Konstruktion eindeutig, kann die Beurteilung vergleichsweise überschaubar sein. Bei verdeckten oder mehrfach veränderten Altbaudecken können dagegen Öffnungen oder weitere Untersuchungen erforderlich werden.
Neben der reinen Tragfähigkeit wird dabei auch die Gebrauchstauglichkeit betrachtet. Eine Konstruktion soll also nicht erst dann als problematisch gelten, wenn ein Bauteil unmittelbar versagt. Auch übermäßige Durchbiegungen und Verformungen müssen vermieden werden.
Ein Beispiel zeigt den Unterschied
Angenommen, zwei identische Öfen wiegen jeweils 280 Kilogramm.
Ofen A steht nahe einer tragenden Wand und seine Last wird konstruktiv auf mehrere ausreichend dimensionierte Balken übertragen.
Ofen B steht ungefähr in der Mitte einer großen Balkenspannweite. Der Fußboden verteilt die Last kaum und wesentliche Teile des Gewichts gelangen in einen einzelnen Balken.
Das gleiche Ofengewicht führt damit nicht automatisch zur gleichen statischen Bewertung. Der Standort kann einen erheblichen Unterschied machen.
Bodenplatte und Lastverteilung: Zwei verschiedene Aufgaben nicht verwechseln

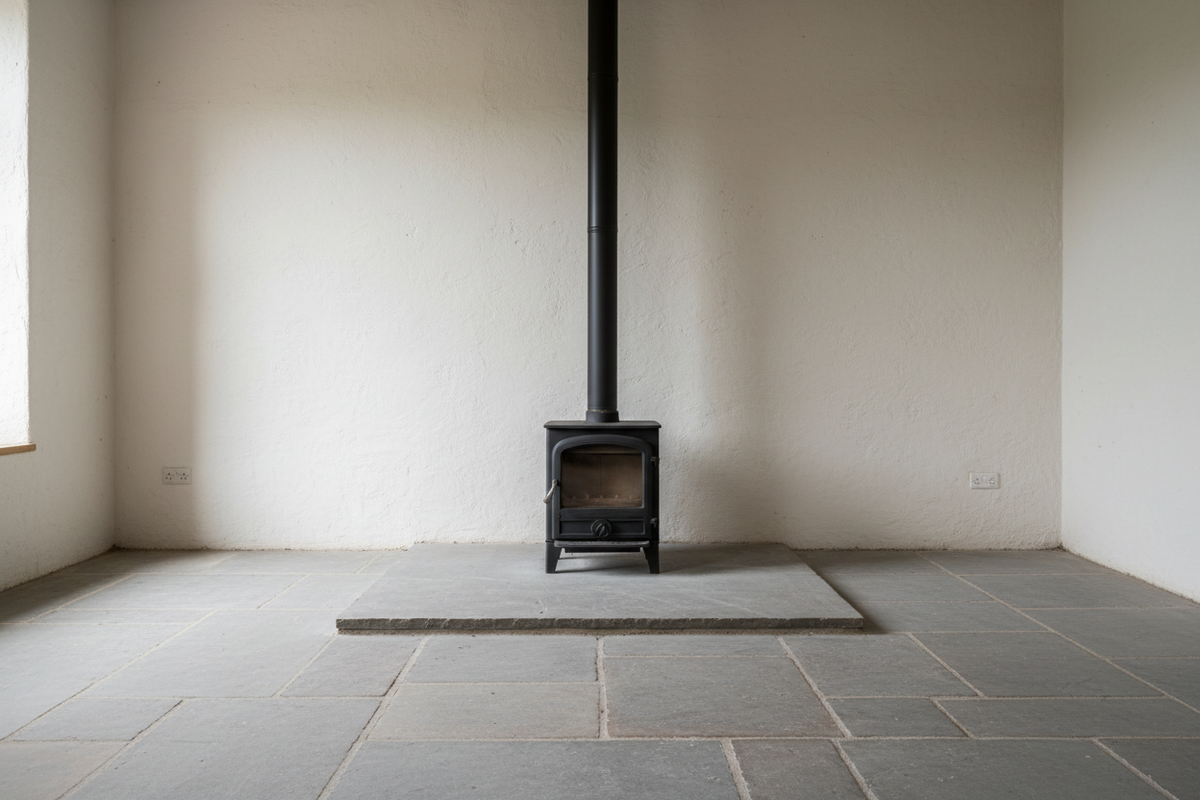

Unter einem Kaminofen auf einem brennbaren Boden wird häufig eine Platte aus Glas, Metall oder einem nicht brennbaren mineralischen Material eingesetzt. Ihre wichtigste Aufgabe kann der Brandschutz des Fußbodens sein.
Daraus folgt jedoch nicht automatisch, dass sie auch statisch eine nennenswerte Lastverteilung übernimmt.
Eine dünne Glas- oder Stahlplatte ist nicht einfach eine Verstärkung der Holzbalkendecke. Damit das Gewicht gezielt auf mehrere Balken verteilt wird, muss eine Konstruktion dafür entsprechend geplant und geeignet sein.
Das betrifft beispielsweise:
- ausreichende Steifigkeit der lastverteilenden Ebene,
- Lage und Abstand der Balken,
- Position des Ofens,
- Verbindung beziehungsweise Auflagerung der Konstruktion,
- Belastbarkeit der darunterliegenden Schichten.
Wer bei einer fraglichen Decke lediglich eine größere Ofenplatte unterlegt, hat das statische Problem daher nicht automatisch gelöst.
Auch Trockenestrich oder andere Platten im Fußboden dürfen nicht ohne Weiteres als tragende Lastverteilung betrachtet werden. Ob und wie sie Lasten übertragen, hängt vom gesamten Aufbau ab.
Wenn eine vorhandene Holzbalkendecke rechnerisch nicht ausreicht, sind unterschiedliche Lösungen denkbar. Je nach Gebäude können beispielsweise Balken verstärkt, zusätzliche tragende Bauteile eingebaut, Spannweiten verkürzt oder Lasten gezielt auf mehrere Balken beziehungsweise tragende Wände übertragen werden. Welche Variante sinnvoll ist, gehört in die Planung des konkreten Gebäudes.
Statik und Brandschutz müssen getrennt betrachtet werden
Eine ausreichend tragfähige Decke bedeutet noch nicht, dass der Kaminofen dort auch brandschutztechnisch richtig steht.
Bei Holzböden müssen zusätzlich die Vorgaben für den Schutz brennbarer Bauteile berücksichtigt werden. Dazu gehören unter anderem die vorgeschriebenen Abstände des konkreten Ofenmodells sowie ein geeigneter Schutz des Fußbodens vor Funken und herausfallender Glut.
Auch Wandaufbau, Ofenrohr und Schornsteinanschluss spielen eine Rolle.
Der zuständige Schornsteinfeger ist deshalb ein wichtiger Ansprechpartner bei der Planung der Feuerstätte. Eine statische Berechnung der Holzbalkendecke gehört jedoch nicht zu seiner eigentlichen Aufgabe. Bestehen Zweifel am Tragwerk, ist dafür ein Tragwerksplaner beziehungsweise entsprechend qualifizierter Fachplaner zuständig.
Sinnvoll ist es daher, beide Themen früh zu klären: Passt die Feuerstätte zum vorgesehenen Anschluss und zu den brandschutztechnischen Bedingungen – und kann die vorhandene Deckenkonstruktion die zusätzliche Last sicher aufnehmen?
Besser prüfen, bevor der Ofen am vorgesehenen Platz steht
Bei einer bekannten und ausreichend dokumentierten Deckenkonstruktion lässt sich häufig recht schnell klären, ob ein Kaminofen am gewünschten Standort möglich ist. Bei älteren Holzbalkendecken ohne verlässliche Unterlagen sollte dagegen nicht mit pauschalen Kilogrammwerten gearbeitet werden.
Vor allem schwere Speicheröfen, große Natursteinmodelle und Standorte mit ungünstiger Lastverteilung verdienen eine genauere Prüfung. Dabei zählt nicht nur das Gewicht des Geräts, sondern der komplette Weg der Last vom Ofen über den Fußboden bis zu den tragenden Balken und deren Auflagern.
Wer diese Punkte vor Bestellung und Einbringung klärt, vermeidet vor allem eines: einen mehrere hundert Kilogramm schweren Ofen, dessen geplanter Standort nachträglich noch einmal neu bewertet werden muss.
