EKA complex D Bogen 30° für gezielte Richtungsänderungen im Abgassystem

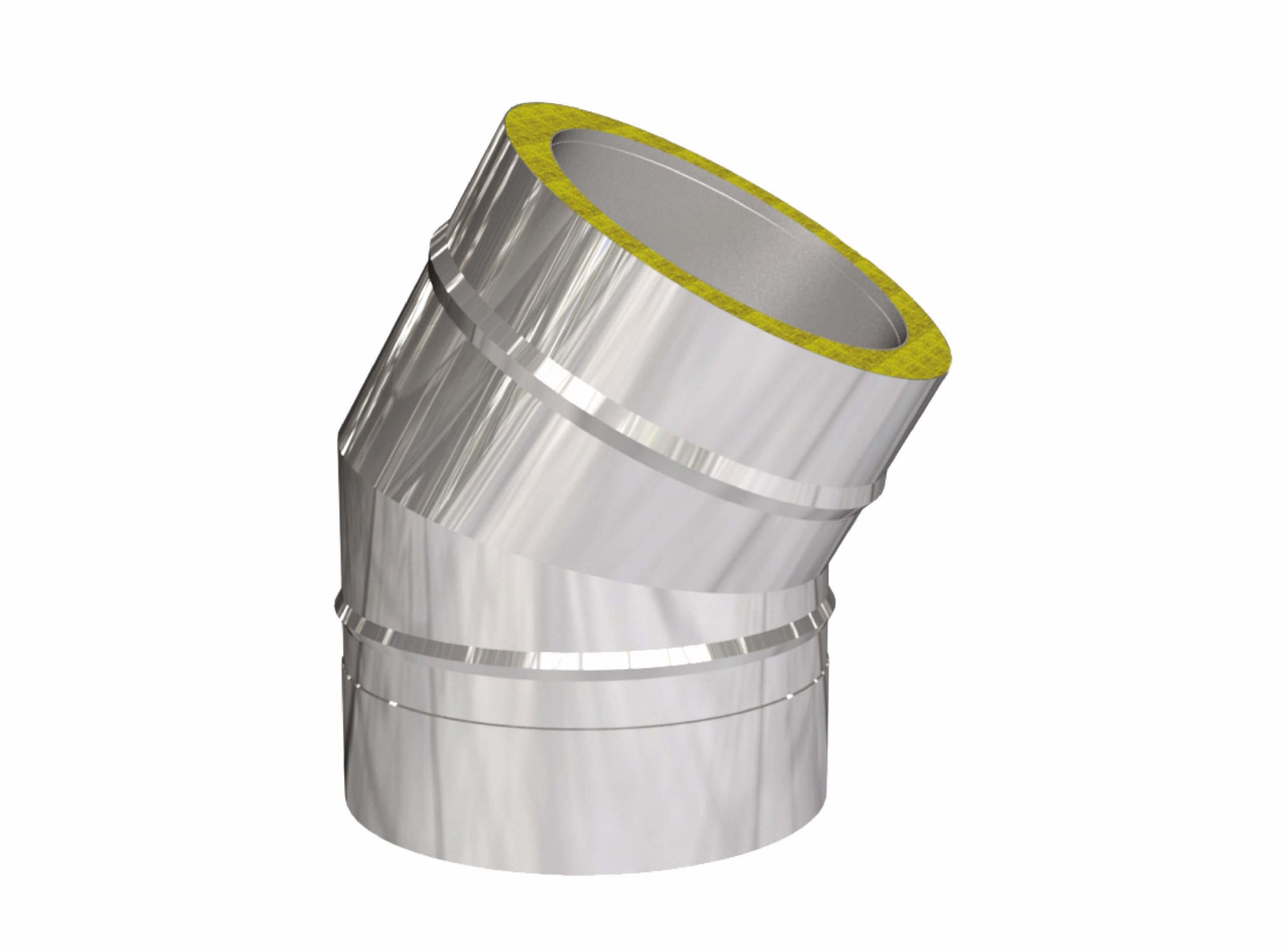

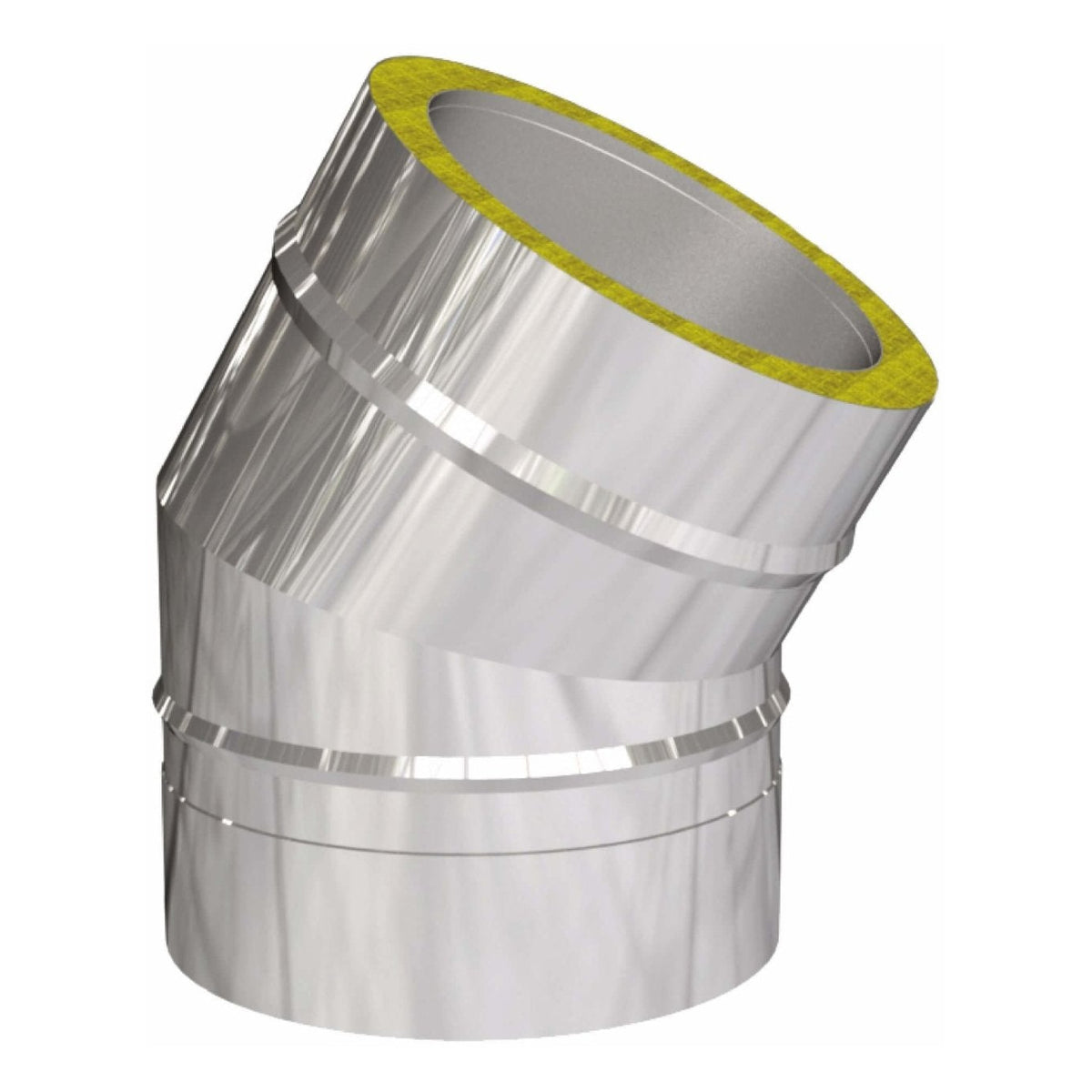

Der doppelwandige Bogen 30° aus dem EKA complex D System ermöglicht eine definierte Richtungsänderung innerhalb einer isolierten Edelstahl-Abgasanlage. Er kommt überall dort zum Einsatz, wo der Verlauf des Schornsteins angepasst werden muss, beispielsweise um bauliche Hindernisse zu umgehen oder einen Versatz innerhalb der Abgasführung herzustellen. Mit seinem festen Winkel von 30° lässt sich der Leitungsverlauf dabei kontrolliert planen.
Der Bogen ist vollständig in Edelstahl ausgeführt und gehört zum modular aufgebauten complex D System. Innen- und Außenschale besitzen jeweils eine Wandstärke von 0,6 mm. Zwischen beiden Schalen befindet sich die Wärmedämmung des jeweiligen complex-D-Systemaufbaus. Diese doppelwandige Konstruktion reduziert die Wärmeabgabe nach außen und unterstützt stabile Temperaturverhältnisse innerhalb der Abgasführung.
Für die Montage wird der Bogen über das zylindrische Stecksystem mit den angrenzenden complex-D-Bauteilen verbunden. Die Steckverbindungen des Systems werden mit einem Klemmband gesichert. Dadurch lässt sich der 30°-Bogen unkompliziert mit Längenelementen und weiteren passenden Systemkomponenten kombinieren.

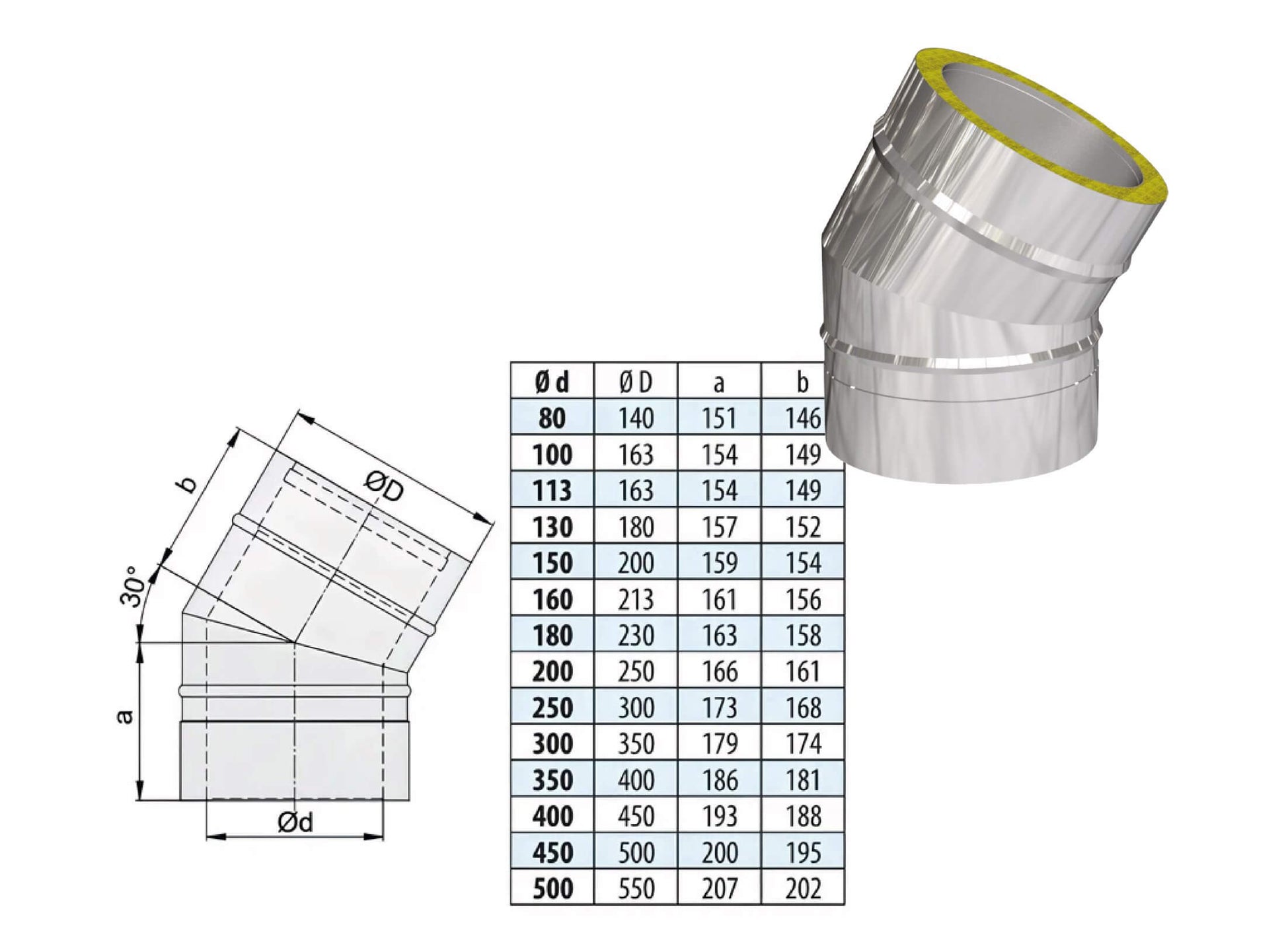

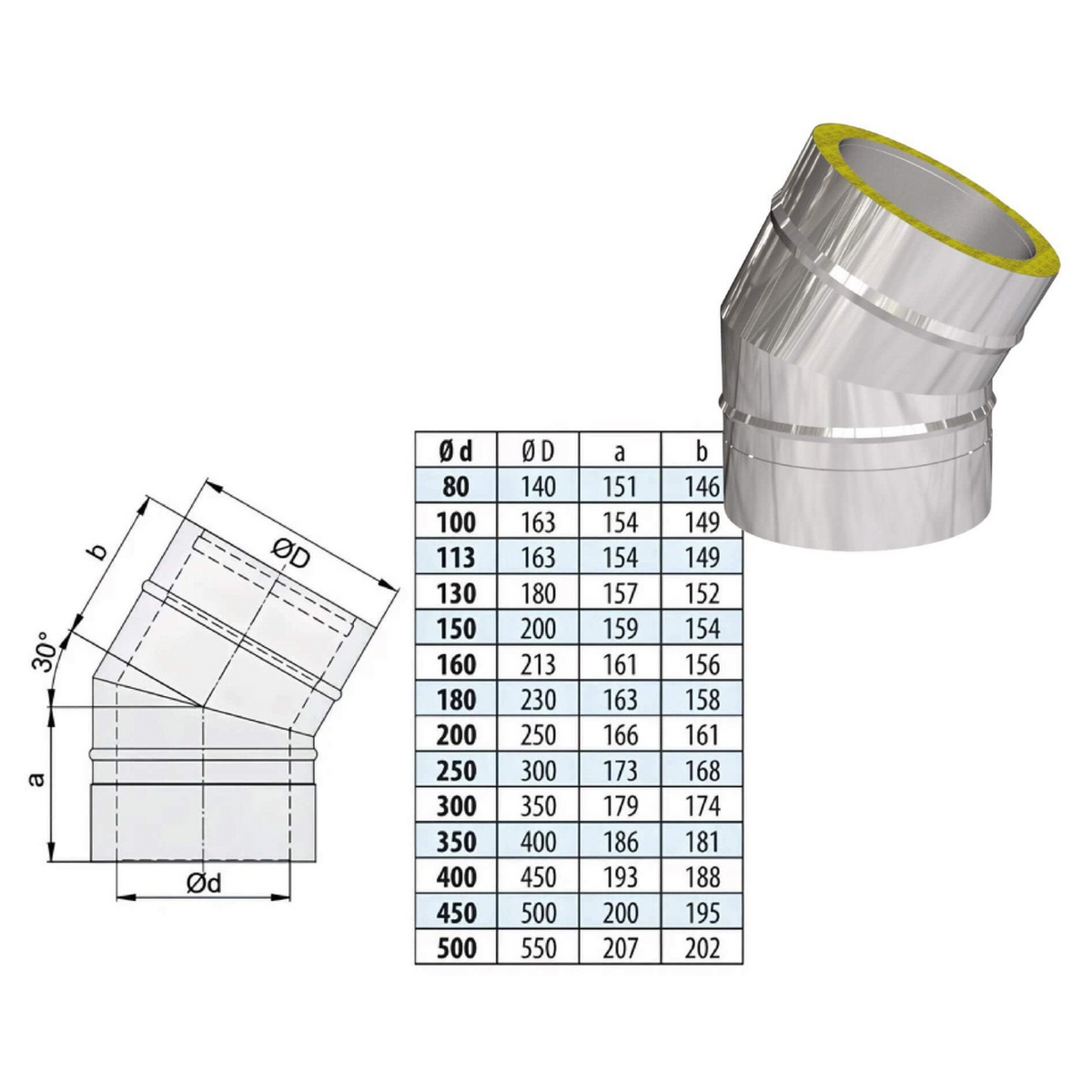

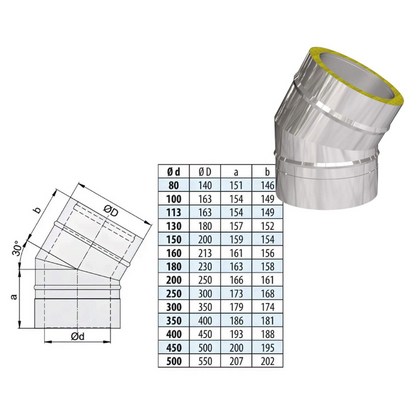

EKA bietet den Bogen in zahlreichen Nennweiten an. Damit lässt sich die Richtungsänderung passend zum vorgesehenen Rohrdurchmesser ausführen, ohne zwischen unterschiedlichen Systemfamilien wechseln zu müssen. Der Bogen ist Bestandteil einer nach EN 1856-1 CE-zertifizierten Edelstahl-Abgasanlage, deren Produktqualität durch den TÜV Süd überwacht wird.
Das complex D System eignet sich für Öl-, Gas- und Festbrennstoff-Feuerstätten. Im Unterdruckbetrieb ist es für Dauertemperaturen bis 600 °C ausgelegt. Damit ist der 30°-Bogen eine technisch sauber integrierbare Lösung für anspruchsvolle Schornsteinführungen, bei denen ein gerader Verlauf baulich nicht möglich oder nicht sinnvoll ist.
Merkmale des Eka complex D Bogen 30°
- Doppelwandiger 30°-Bogen für das EKA complex D Abgassystem
- Zur gezielten Richtungsänderung und Herstellung von Versätzen
- Durchgehende Edelstahlausführung
- Innen- und Außenschale jeweils mit 0,6 mm Wandstärke
- Isolierter, doppelwandiger Systemaufbau
- Zylindrisches Stecksystem für die Verbindung mit complex-D-Bauteilen
- Steckverbindungen werden im System mit Klemmband gesichert
- In zahlreichen Nennweiten erhältlich
- Für Öl-, Gas- und Festbrennstoff-Feuerstätten geeignet
- complex D System nach EN 1856-1 CE-zertifiziert und für bis zu 600 °C Dauertemperatur im Unterdruckbetrieb ausgelegt
