Edelstahlschornstein-Bausatz 6 m – Jeremias DW-BLACK

Jeremias DW-BLACK Edelstahlschornstein-Bausatz für die Außenwand

Der Jeremias DW-BLACK Edelstahlschornstein-Bausatz ist als vorkonfigurierte Lösung für eine geradlinige Außenwandführung der ca. 6-m-Höhenklasse zusammengestellt. Die schwarzen Original-Systemkomponenten des Jeremias DW-BLACK bilden einen aufeinander abgestimmten Bausatz für die Wandmontage mit 100 mm Standard-Wandabstand.

Die passende Nennweite DN 130, DN 150, DN 180 oder DN 200 wählen Sie direkt am Produkt. Der Lieferumfang ist auf die jeweilige Nennweite abgestimmt, sodass die benötigten Komponenten nicht einzeln zusammengestellt werden müssen.

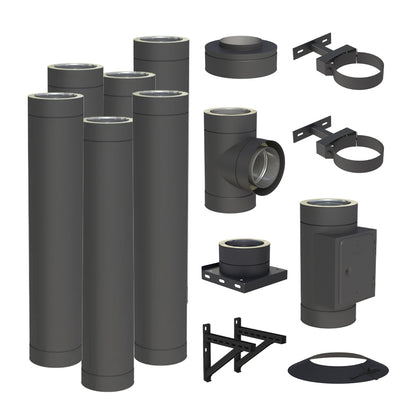

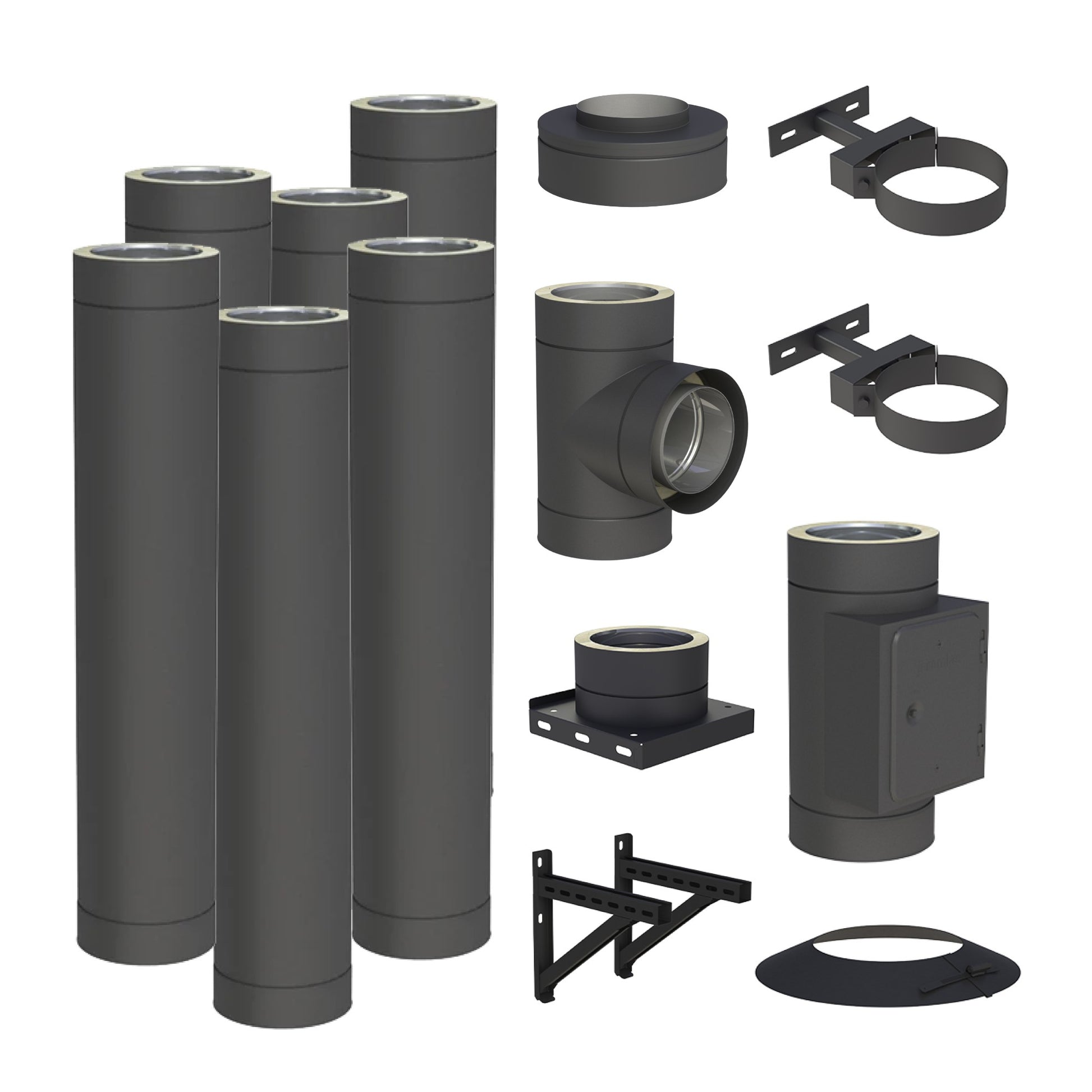

Lieferumfang

Für die Nennweiten DN 130, DN 150 und DN 180 umfasst der Bausatz:

• 1 × DW-BLACK Wandstütze und Querträger Typ I, 350 mm

• 1 × DW-BLACK Grundplatte mit Kondensatablauf unten und 1/2" Nippel

•
  1 × DW-BLACK Revisionselement (bis 600 °C/N1), eckige Öffnung 210 × 140 mm

• 1 × DW-BLACK T-Anschluss 90° mit Wassernase

• 6 × DW-BLACK Längenelement 1000 mm

•
  2 × DW-BLACK Wandhalter, verstellbar 50–150 mm, einstreibig

• 1 × DW-BLACK Wetterkragen/Wandrosette

• 1 × DW-BLACK Mündungsabschluss (bis 450 °C/N1)


Abweichung bei DN 200

Bei DN 200 bleibt der Lieferumfang grundsätzlich gleich. Aufgrund der größeren Nennweite wird jedoch folgende Wandstütze verwendet:

• 1 × DW-BLACK Wandstütze und Querträger Typ II, 500 mm


Die übrigen Komponenten entsprechen der oben aufgeführten Zusammenstellung.

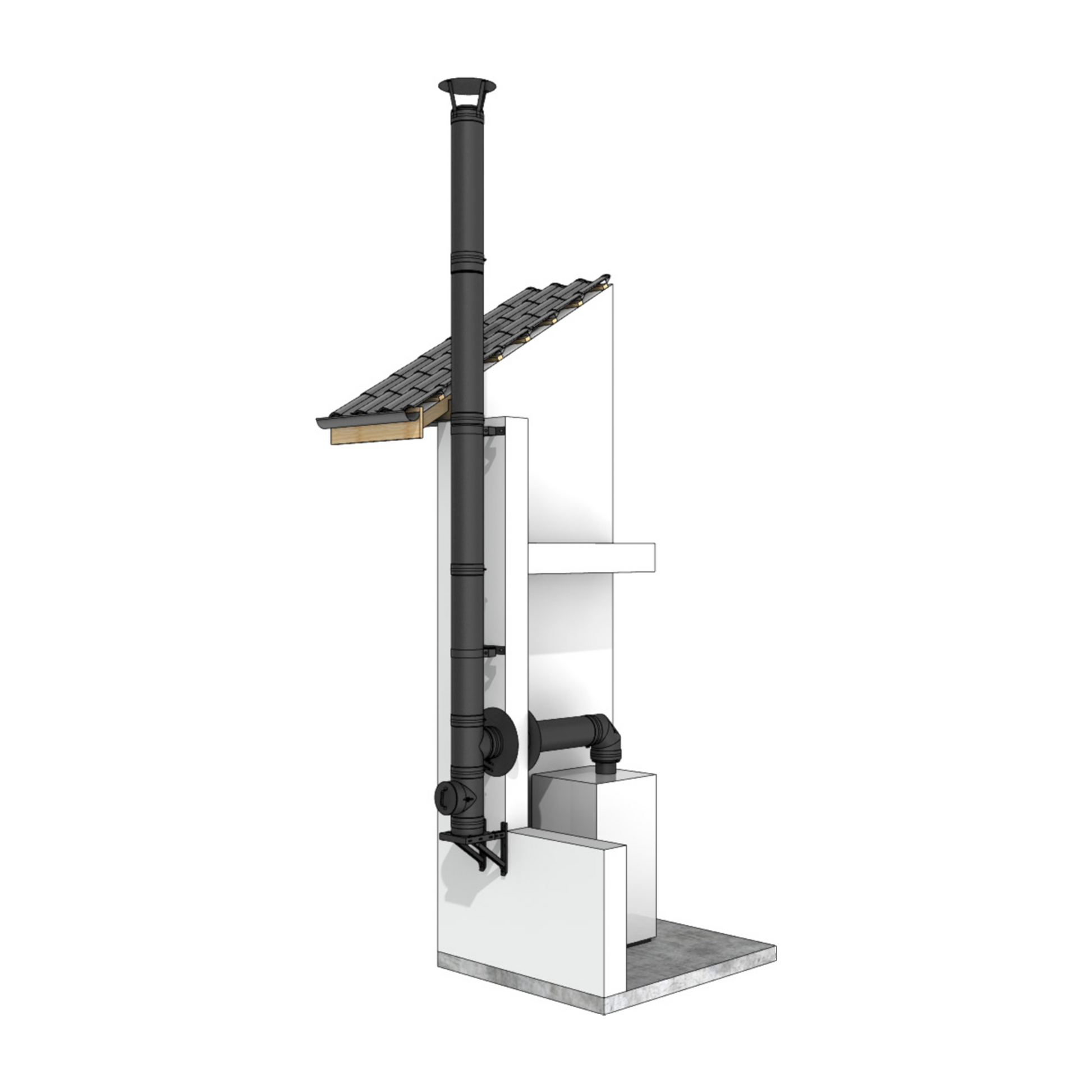

Für welche Einbausituation ist der Bausatz vorgesehen?

Der DW-BLACK Bausatz ist für eine geradlinige Montage an der Außenwand mit 100 mm Wandabstand vorgesehen. Die enthaltenen Systembauteile bilden eine feste Standardlösung für die ca. 6-m-Höhenklasse.

Für abweichende Wandabstände, Versätze, Sonderführungen oder besondere statische Anforderungen eignet sich eine individuell geplante Zusammenstellung besser.

Hinweise zur Planung

Der passende Anschluss beziehungsweise Übergang zwischen Feuerstätte und Schornsteinsystem ist nicht Bestandteil dieses Bausatzes, da dieser von der jeweiligen Feuerstätte und Einbausituation abhängt.

Vor der Bestellung sollten insbesondere Nennweite, Schornsteinführung, Wandaufbau, Befestigungsgrund und erforderliche Abstände geprüft werden. Die geplante Abgasanlage sollte außerdem vor der Montage mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.

Sonderführungen oder statisch abweichende Montagesituationen können zusätzliche beziehungsweise andere Jeremias-Systemkomponenten erforderlich machen.
