Jeremias DW-ECO 2.0 Edelstahlschornstein-Bausatz für die Außenwand
Der Jeremias DW-ECO 2.0 Edelstahlschornstein-Bausatz ist als vorkonfigurierte Lösung für eine geradlinige Außenwandführung der ca. 6-m-Höhenklasse zusammengestellt. Die enthaltenen Original-Systemkomponenten sind auf eine Wandmontage mit 100 mm Standard-Wandabstand abgestimmt und bilden eine klare Standardlösung für typische Einbausituationen.
Die passende Nennweite DN 130, DN 150, DN 160, DN 180 oder DN 200 wählen Sie direkt am Produkt. Der Lieferumfang ist auf die jeweilige Nennweite abgestimmt, sodass die benötigten Komponenten nicht einzeln zusammengestellt werden müssen.

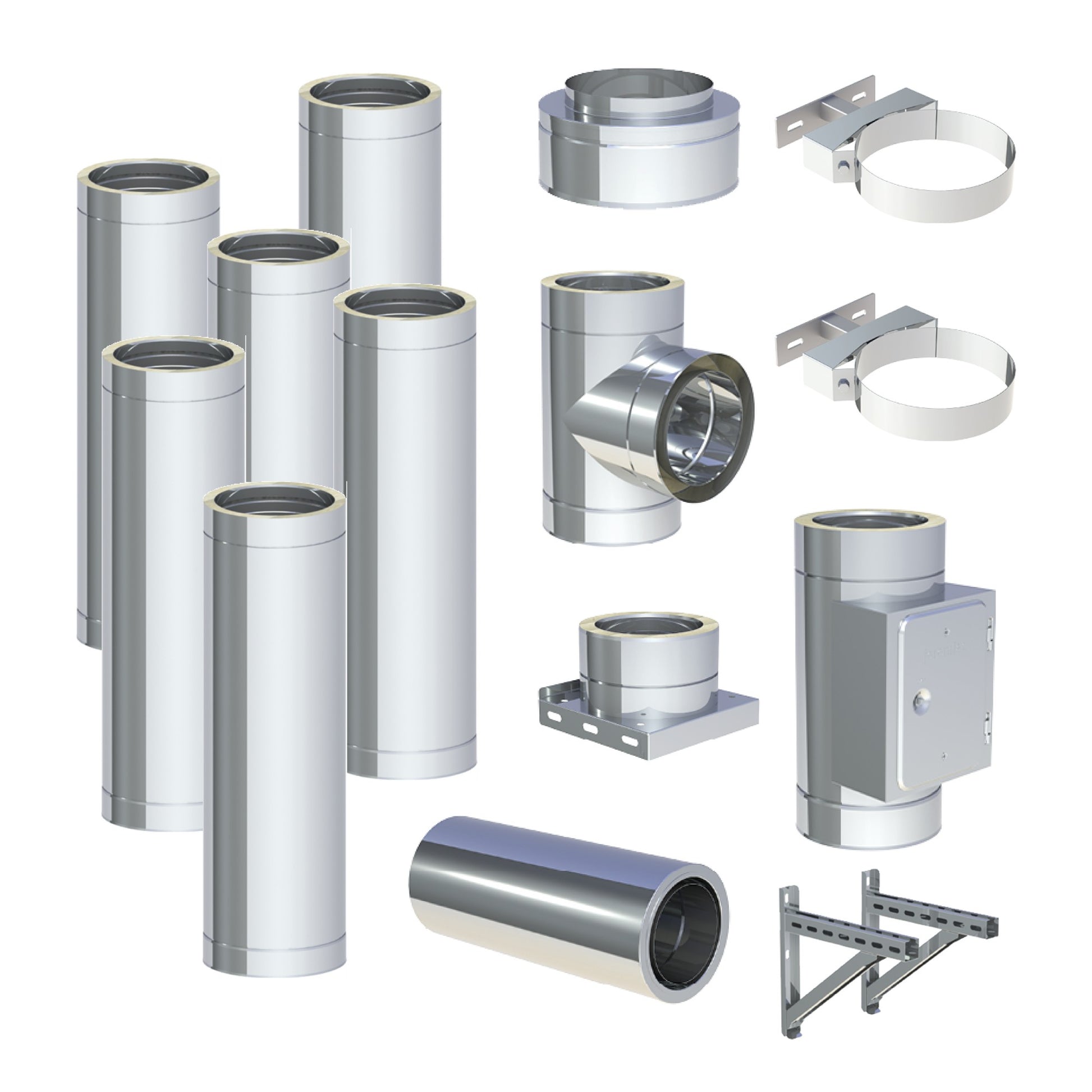

Lieferumfang
Für die Nennweiten DN 130, DN 150, DN 160 und DN 180 umfasst der Bausatz:
- 1 × DW-ECO 2.0 / DW-FU Wandstütze und Querträger Typ I, 350 mm
- 1 × DW-ECO 2.0 Grundplatte mit Kondensatablauf unten und 1/2" Nippel
- 1 × DW-ECO 2.0 Revisionselement (bis 600 °C/N1)
- 1 × DW-ECO 2.0 T-Anschluss 90°
- 1 × DW-ECO 2.0 Längenelement 500 mm mit integriertem Wandfutter, kürzbar für FERRO
- 6 × DW-ECO 2.0 Längenelement 1000 mm
- 2 × DW-ECO 2.0 Wandhalter, verstellbar 50–150 mm
- 1 × DW-ECO 2.0 Mündungsabschluss
Abweichung bei DN 200
Bei DN 200 bleibt der Lieferumfang grundsätzlich gleich. Aufgrund der größeren Nennweite wird jedoch folgende Wandstütze verwendet:
- 1 × DW-ECO 2.0 / DW-FU Wandstütze und Querträger Typ II, 500 mm
Die übrigen Komponenten entsprechen der oben aufgeführten Zusammenstellung.

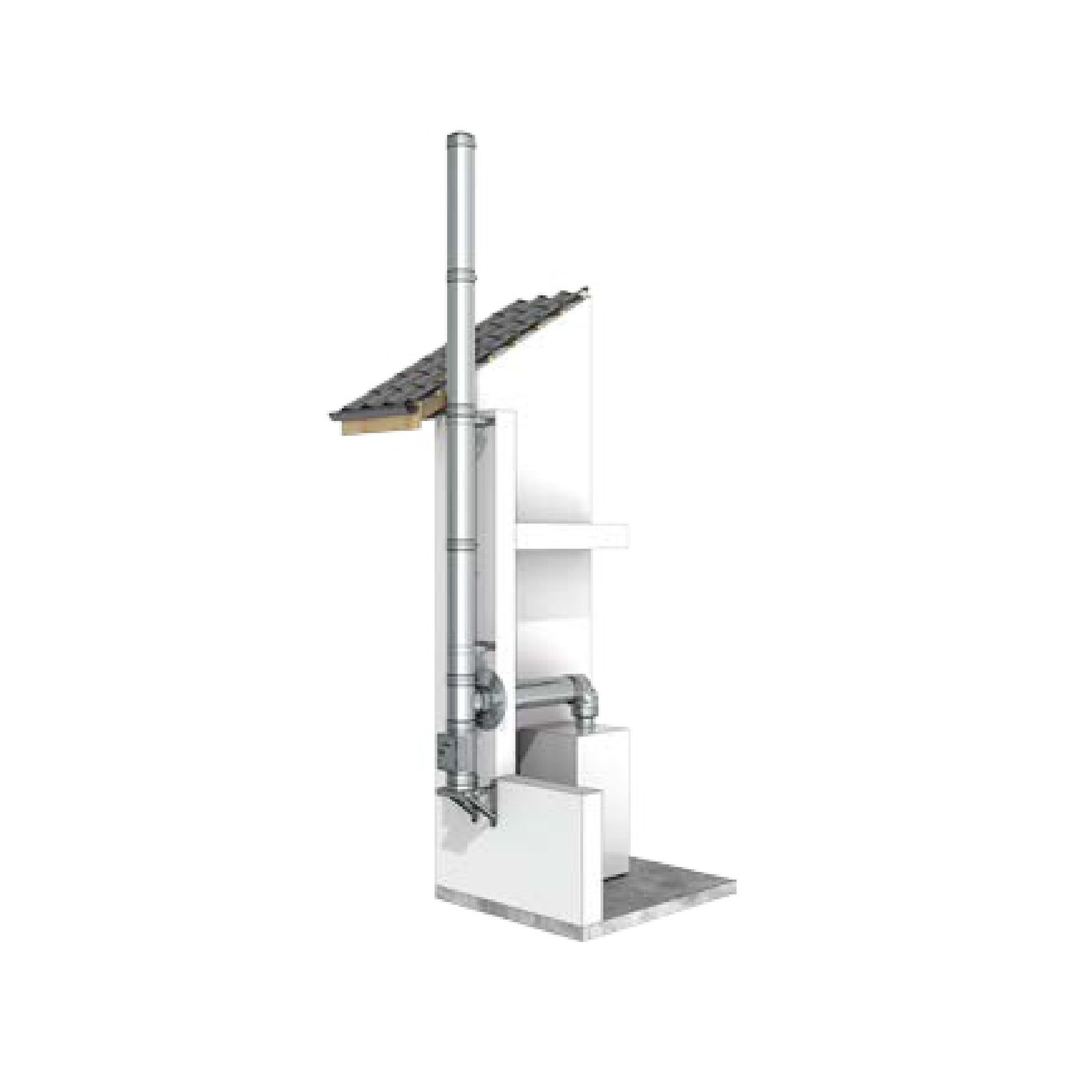

Für welche Einbausituation ist der Bausatz vorgesehen?
Der DW-ECO 2.0 Bausatz ist für eine geradlinige Montage an der Außenwand mit 100 mm Wandabstand vorgesehen. Die enthaltenen Komponenten bilden eine feste Standardlösung für die ca. 6-m-Höhenklasse.
Das kürzbare Längenelement 500 mm mit integriertem Wandfutter ermöglicht dabei die Anpassung an die vorgesehene Wanddurchführung innerhalb des Standardaufbaus.
Für abweichende Wandabstände, Versätze, Sonderführungen oder besondere statische Anforderungen sollte die Anlage individuell zusammengestellt werden.
Hinweise zur Planung
Vor der Bestellung sollten insbesondere Nennweite, Schornsteinführung, Wandaufbau, Befestigungsgrund und erforderliche Abstände geprüft werden. Die Auswahl der Nennweite richtet sich nach der angeschlossenen Feuerstätte und den technischen Anforderungen der geplanten Abgasanlage.
Die geplante Schornsteinanlage sollte vor der endgültigen Montage mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.
Sonderführungen oder statisch abweichende Montagesituationen können zusätzliche beziehungsweise andere Jeremias-Systemkomponenten erforderlich machen.
