Jeremias DW-FU Edelstahlschornstein-Bausatz für die Außenwand
Der Jeremias DW-FU Edelstahlschornstein-Bausatz ist als vorkonfigurierte Lösung für eine geradlinige Außenwandführung der ca. 6-m-Höhenklasse zusammengestellt. Die enthaltenen Original-Systemkomponenten sind für eine Wandmontage mit 100 mm Standard-Wandabstand vorgesehen und bilden eine feste Standardlösung für typische Einbausituationen.
Die passende Nennweite DN 130, DN 150, DN 180 oder DN 200 wählen Sie direkt am Produkt. Der Lieferumfang ist auf die jeweilige Nennweite abgestimmt, sodass die benötigten Komponenten nicht einzeln zusammengestellt werden müssen.

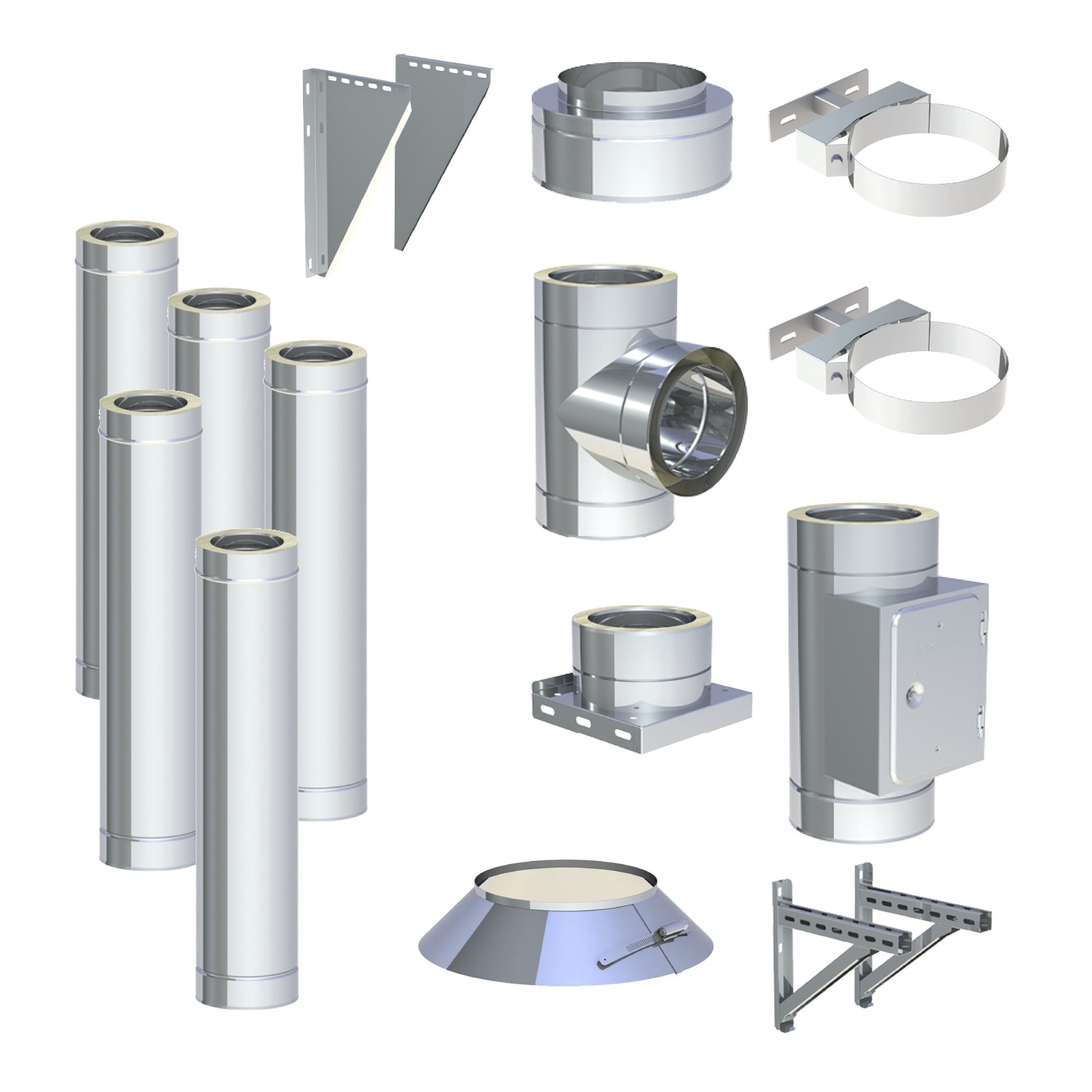

Lieferumfang
Zum Bausatz gehören:
- 5 × DW-FU Längenelement 1000 mm mit einem Einbaumaß von jeweils 944 mm
- 2 × DW-FU Wandhalter, verstellbar 50–150 mm
- 1 × DW-ECO 2.0 / DW-FU Konsolbleche, verstellbar von 50–150 mm
- 1 × DW-FU Grundplatte mit Kondensatablauf unten und 1/2" Nippel
- 1 × DW-FU Revisionselement (bis 600 °C/N1)
- 1 × DW-FU T-Anschluss 90° mit Wassernase
- 1 × DW-FU Mündungsabschluss
- 1 × DW-FU Wetterkragen/Wandrosette
Lieferumfang bei DN 130, DN 180 und DN 200
Bei diesen Nennweiten werden die oben aufgeführten Systemkomponenten einzeln zusammengestellt und bilden gemeinsam den vollständigen Bausatz.
Lieferumfang bei DN 150
Bei DN 150 wird anstelle der einzeln zusammengestellten Start- und Anschlusskomponenten das offizielle Jeremias DW-FU Grundpaket DN 150 verwendet.
Die übrigen Bestandteile des Bausatzes entsprechen dem oben aufgeführten Lieferumfang.
Für welche Einbausituation ist der Bausatz vorgesehen?

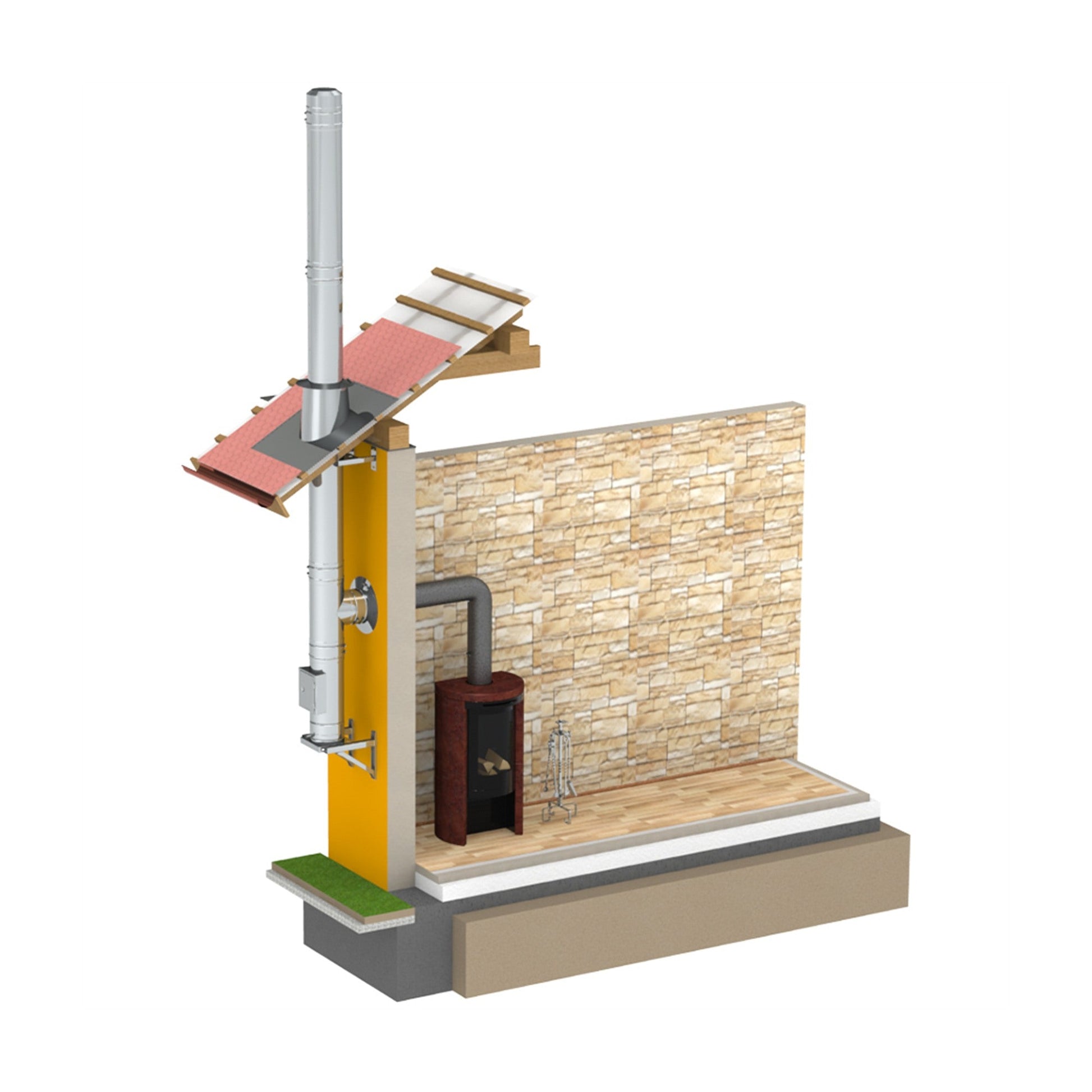

Der DW-FU Bausatz ist für eine geradlinige Montage an der Außenwand mit 100 mm Wandabstand vorgesehen. Die Längenelemente bilden zusammen mit den passenden Wandhaltern und Konsolkomponenten einen festen Standardaufbau der ca. 6-m-Höhenklasse.
Durch die systemabhängige Zusammenstellung wird bei DN 150 das Jeremias Grundpaket eingesetzt, während bei den übrigen angebotenen Nennweiten die entsprechenden Einzelkomponenten verwendet werden.
Für abweichende Wandabstände, Versätze, Sonderführungen oder besondere statische Anforderungen sollte die Schornsteinanlage individuell zusammengestellt werden.
Hinweise zur Planung
Vor der Bestellung sollten insbesondere Nennweite, Schornsteinführung, Wandaufbau, Befestigungsgrund und erforderliche Abstände geprüft werden. Die passende Nennweite richtet sich nach der angeschlossenen Feuerstätte und den technischen Anforderungen der geplanten Abgasanlage.
Die geplante Anlage sollte vor der endgültigen Montage mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.
Sonderführungen oder statisch abweichende Montagesituationen können zusätzliche beziehungsweise andere Jeremias-Systemkomponenten erforderlich machen.
