Edelstahlschornstein-Bausatz 6 m – Jeremias DW-WHITE

Jeremias DW-WHITE Edelstahlschornstein-Bausatz für die Außenwand

Der Jeremias DW-WHITE Edelstahlschornstein-Bausatz ist als vorkonfigurierte Lösung für eine geradlinige Außenwandführung der ca. 6-m-Höhenklasse zusammengestellt. Die weißen Original-Systemkomponenten des Jeremias DW-WHITE bilden dabei einen aufeinander abgestimmten Bausatz für die Wandmontage mit 100 mm Standard-Wandabstand.

Die passende Nennweite DN 130, DN 150, DN 180 oder DN 200 wählen Sie direkt am Produkt. Der Lieferumfang ist auf die jeweilige Nennweite abgestimmt, sodass die benötigten Komponenten nicht einzeln zusammengestellt werden müssen.

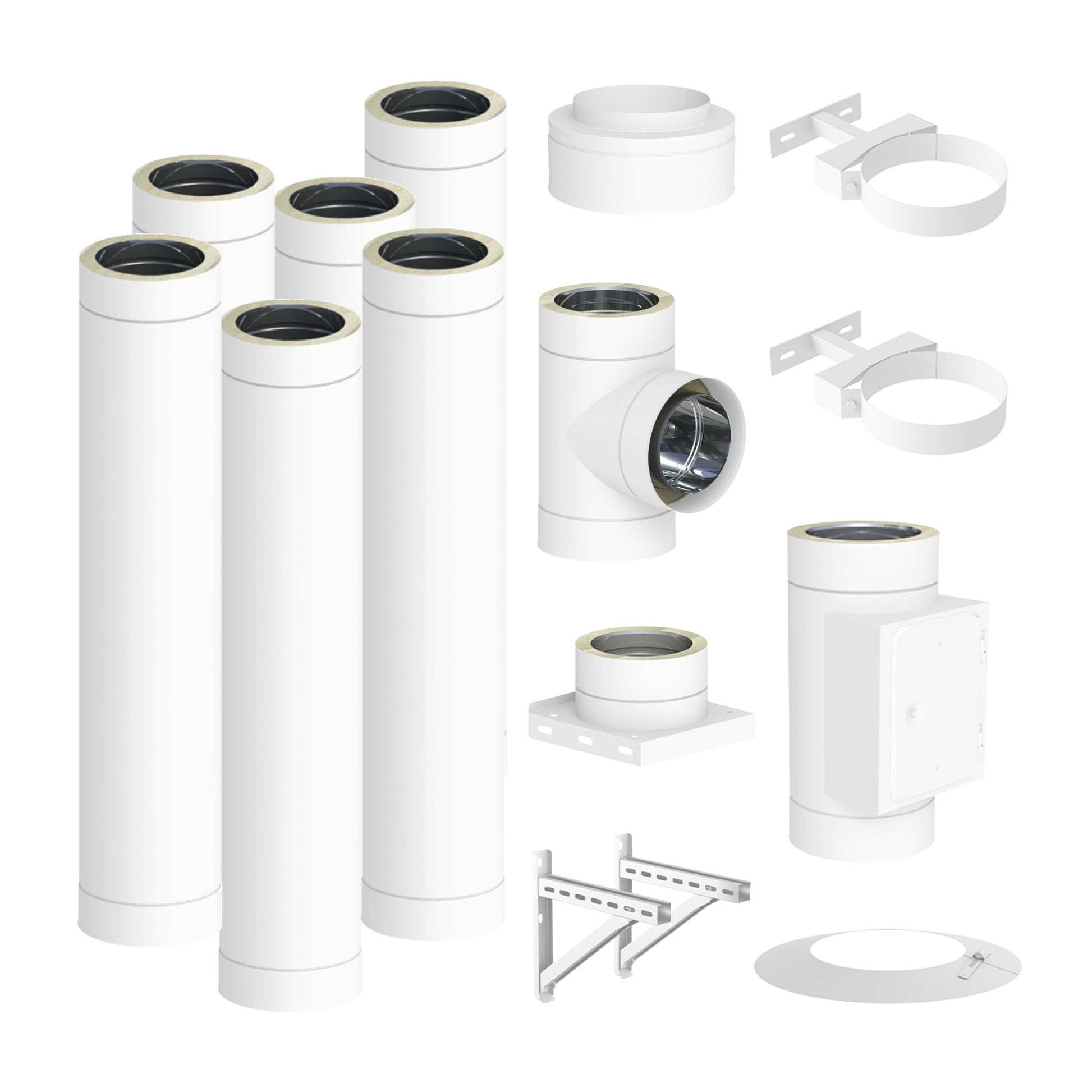

Lieferumfang

Für die Nennweiten DN 130, DN 150 und DN 180 umfasst der Bausatz:

• 1 × DW-WHITE Wandstütze und Querträger Typ I, 350 mm
• 1 × DW-WHITE Grundplatte mit Kondensatablauf unten und 1/2" Nippel
• 1 × DW-WHITE Revisionselement (bis 600 °C/N1), eckige Öffnung 210 × 140 mm
• 1 × DW-WHITE T-Anschluss 90° mit Wassernase
• 6 × DW-WHITE Längenelement 1000 mm
• 2 × DW-WHITE Wandhalter, verstellbar 50–150 mm, einstreibig
• 1 × DW-WHITE Wetterkragen/Wandrosette
• 1 × DW-WHITE Mündungsabschluss (bis 450 °C/N1)

Abweichung bei DN 200

Bei DN 200 bleibt der Lieferumfang grundsätzlich gleich. Aufgrund der größeren Nennweite wird jedoch folgende Wandstütze verwendet:

• 1 × DW-WHITE Wandstütze und Querträger Typ II, 500 mm

Die übrigen Komponenten entsprechen der oben aufgeführten Zusammenstellung.

Für welche Einbausituation ist der Bausatz vorgesehen?

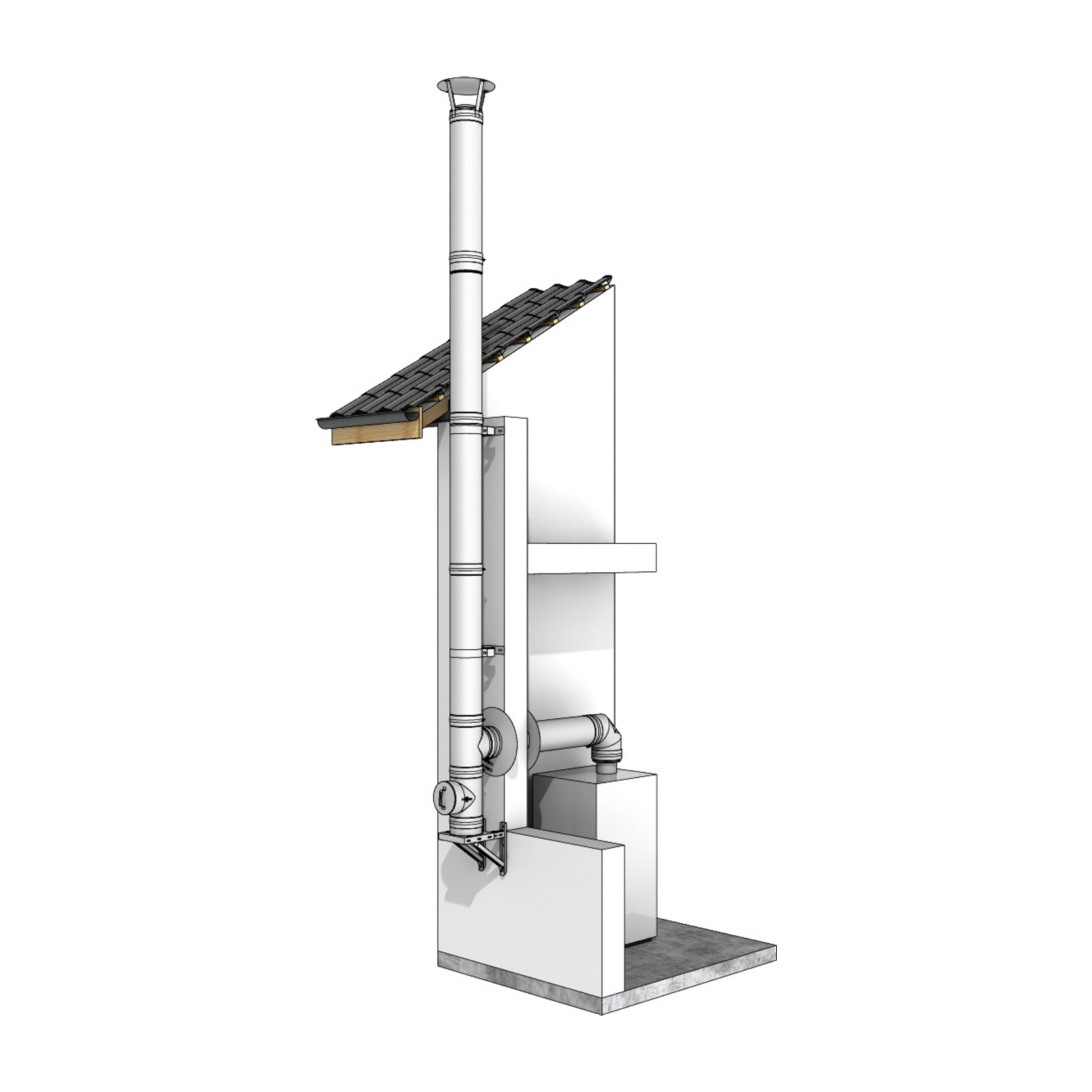

Der DW-WHITE Bausatz ist für eine geradlinige Montage an der Außenwand mit 100 mm Wandabstand vorgesehen. Die enthaltenen Systembauteile bilden eine feste Standardlösung für die ca. 6-m-Höhenklasse.

Für abweichende Wandabstände, Sonderführungen, Versätze oder besondere statische Anforderungen eignet sich eine individuell geplante Zusammenstellung besser.

Hinweise zur Planung

Der passende Anschluss beziehungsweise Übergang zwischen Feuerstätte und Schornsteinsystem ist nicht Bestandteil dieses Bausatzes, da dieser von der jeweiligen Feuerstätte und Einbausituation abhängt.

Vor der Bestellung sollten insbesondere Nennweite, Schornsteinführung, Wandaufbau, Befestigungsgrund und erforderliche Abstände geprüft werden. Die geplante Abgasanlage sollte außerdem vor der Montage mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.

Sonderführungen oder statisch abweichende Montagesituationen können zusätzliche beziehungsweise andere Jeremias-Systemkomponenten erforderlich machen.
