Edelstahlschornstein-Bausatz 7 m – Jeremias DW-ECO 2.0

Jeremias DW-ECO 2.0 Edelstahlschornstein-Bausatz für die Außenwand

Der Jeremias DW-ECO 2.0 Edelstahlschornstein-Bausatz ist als vorkonfigurierte Lösung für eine geradlinige Außenwandführung der ca. 7-m-Höhenklasse zusammengestellt. Die enthaltenen Original-Systemkomponenten sind für die Wandmontage mit 100 mm Standard-Wandabstand abgestimmt.

Die passende Nennweite DN 130, DN 150, DN 160, DN 180 oder DN 200 wählen Sie direkt am Produkt. Der Lieferumfang und der Setpreis werden aus der validierten 7-m-BOM der gewählten Nennweite gebildet.

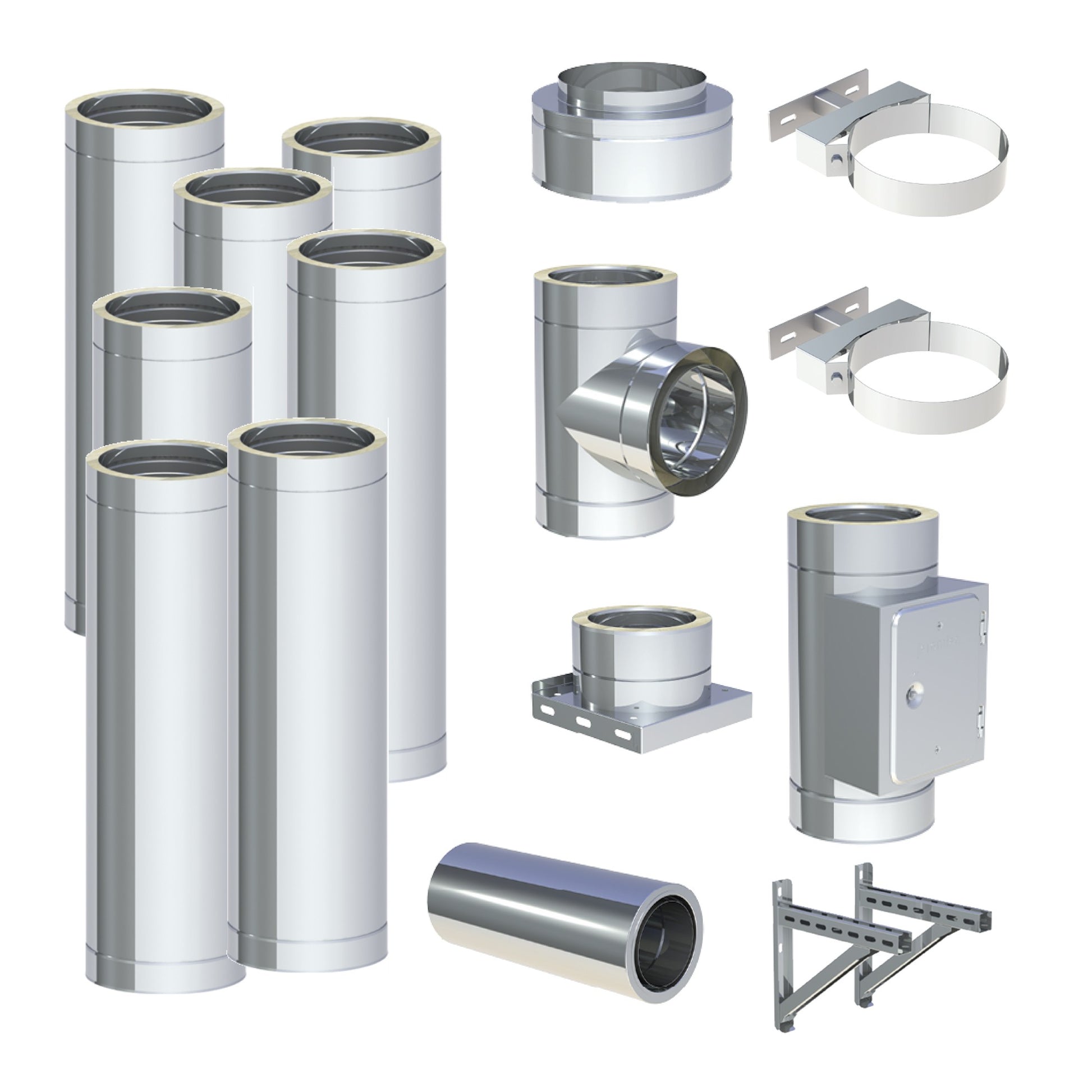

Lieferumfang

Für DN 130, DN 150, DN 160 und DN 180 umfasst der Bausatz:

• 1 × Wandstütze und Querträger Typ I
• 1 × Grundplatte mit Kondensatablauf
• 1 × Revisionselement
• 1 × T-Anschluss 90°
• 1 × kürzbares Anschlusselement mit integriertem Wandfutter
• 7 × Längenelement 1000 mm
• 2 × Wandhalter, verstellbar 50–150 mm
• 1 × Mündungsabschluss

Abweichung bei DN 200

Bei DN 200 bleibt der übrige Lieferumfang gleich; anstelle der Wandstütze und des Querträgers Typ I wird 1 × Wandstütze und Querträger Typ II verwendet.

Für welche Einbausituation ist der Bausatz vorgesehen?

Der DW-ECO 2.0 Bausatz ist für eine geradlinige Außenwandmontage mit 100 mm Standard-Wandabstand in der ca. 7-m-Höhenklasse vorgesehen.

Das kürzbare Anschlusselement mit integriertem Wandfutter ermöglicht die Anpassung an die vorgesehene Wanddurchführung innerhalb dieses Standardaufbaus.

Hinweise zur Planung

Für abweichende Wandabstände, Versätze, Sonderführungen oder besondere statische Anforderungen sollte die Schornsteinanlage individuell zusammengestellt werden.

Vor der Bestellung sind insbesondere Nennweite, Schornsteinführung, Wandaufbau, Befestigungsgrund und erforderliche Abstände zu prüfen. Die geplante Anlage sollte mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.

Sonderführungen oder statisch abweichende Montagesituationen können zusätzliche beziehungsweise andere Jeremias-Systemkomponenten erforderlich machen.
