Edelstahlschornstein-Bausatz 7 m – Jeremias DW-FU

Jeremias DW-FU Edelstahlschornstein-Bausatz für die Außenwand

Der Jeremias DW-FU Edelstahlschornstein-Bausatz ist als vorkonfigurierte Lösung für eine geradlinige Außenwandführung der ca. 7-m-Höhenklasse zusammengestellt. Die enthaltenen Original-Systemkomponenten sind für die Wandmontage mit 100 mm Standard-Wandabstand abgestimmt.

Die passende Nennweite DN 130, DN 150, DN 180 oder DN 200 wählen Sie direkt am Produkt. Der Lieferumfang und der Setpreis werden aus der validierten 7-m-BOM der gewählten Nennweite gebildet.

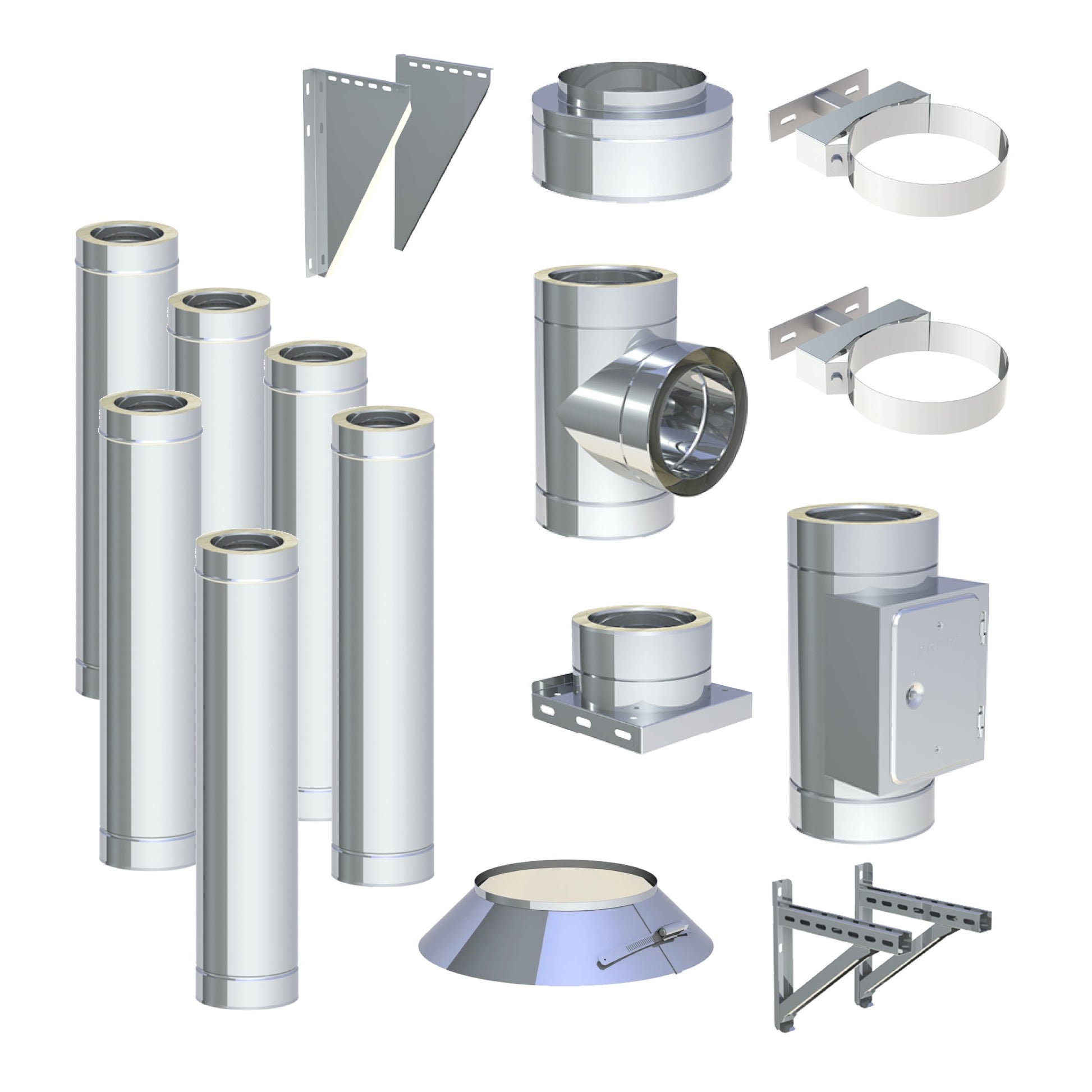

Lieferumfang

Zum Bausatz gehören:

• 6 × DW-FU Längenelement 1000 mm mit einem Einbaumaß von jeweils 944 mm
• 2 × DW-FU Wandhalter, verstellbar 50–150 mm
• 1 × DW-ECO 2.0 / DW-FU Konsolbleche, verstellbar von 50–150 mm
• 1 × DW-FU Grundplatte mit Kondensatablauf unten und 1/2" Nippel
• 1 × DW-FU Revisionselement (bis 600 °C/N1)
• 1 × DW-FU T-Anschluss 90° mit Wassernase
• 1 × DW-FU Mündungsabschluss
• 1 × DW-FU Wetterkragen/Wandrosette

Lieferumfang bei DN 130, DN 180 und DN 200

Bei diesen Nennweiten werden die oben aufgeführten Systemkomponenten einzeln zusammengestellt und bilden gemeinsam den vollständigen Bausatz.

Lieferumfang bei DN 150

Bei DN 150 wird anstelle der einzeln zusammengestellten Start- und Anschlusskomponenten 1 × offizielles Jeremias DW-FU Grundpaket DN 150 verwendet.

Die übrigen Bestandteile des Bausatzes entsprechen dem oben aufgeführten Lieferumfang.

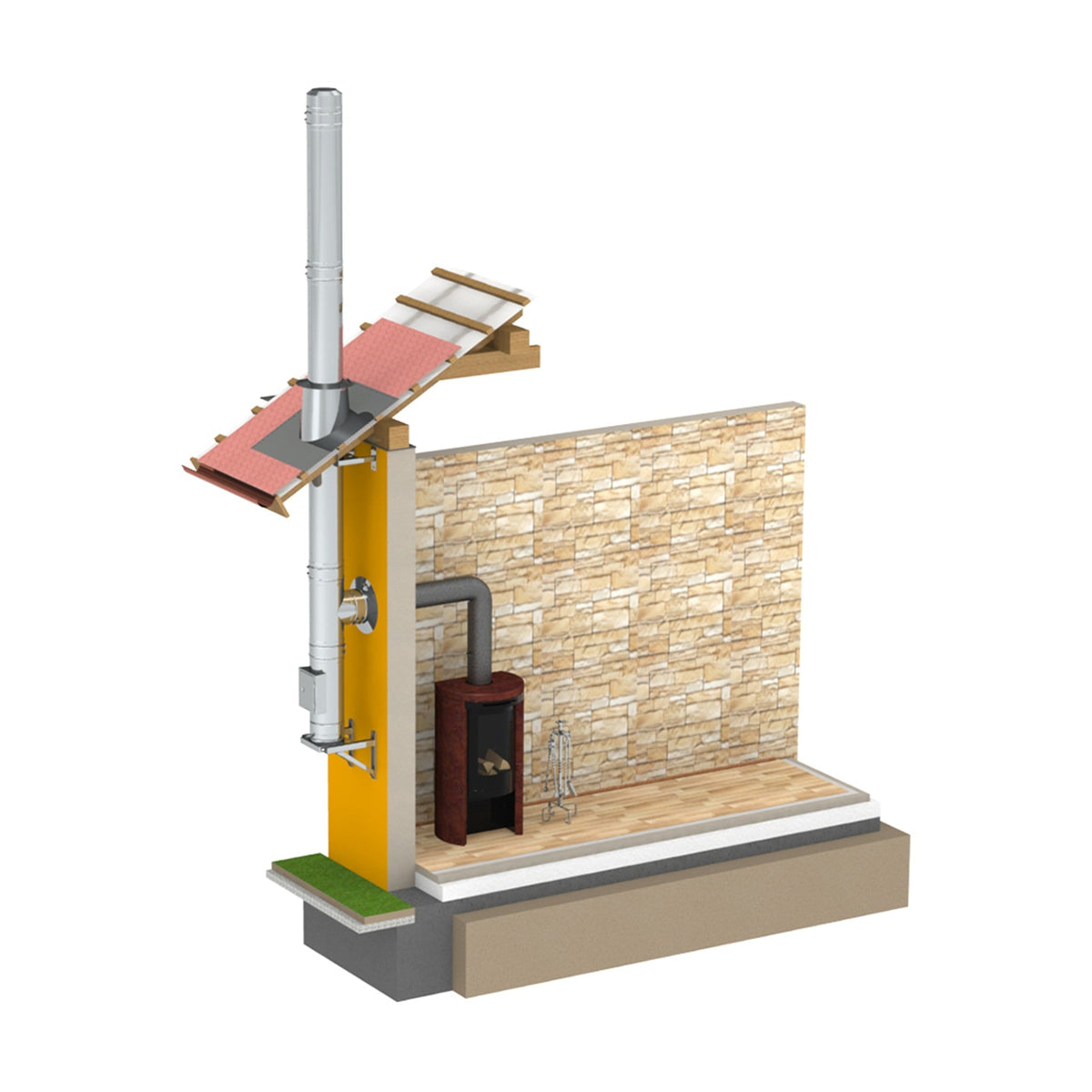

Für welche Einbausituation ist der Bausatz vorgesehen?

Der DW-FU Bausatz ist für eine geradlinige Außenwandmontage mit 100 mm Standard-Wandabstand in der ca. 7-m-Höhenklasse vorgesehen.

Die DW-FU-Systemlogik bleibt nennweitenabhängig: DN 150 verwendet das offizielle Grundpaket, die übrigen angebotenen Nennweiten die validierten Einzelkomponenten.

Hinweise zur Planung

Für abweichende Wandabstände, Versätze, Sonderführungen oder besondere statische Anforderungen sollte die Schornsteinanlage individuell zusammengestellt werden.

Vor der Bestellung sind insbesondere Nennweite, Schornsteinführung, Wandaufbau, Befestigungsgrund und erforderliche Abstände zu prüfen. Die geplante Anlage sollte mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.

Sonderführungen oder statisch abweichende Montagesituationen können zusätzliche beziehungsweise andere Jeremias-Systemkomponenten erforderlich machen.
