Edelstahlschornstein-Bausatz 7 m – Jeremias DW-GREY

Jeremias DW-GREY Edelstahlschornstein-Bausatz für die Außenwand

Die farblich abgestimmten Original-Systemkomponenten des Jeremias DW-GREY bilden einen vorkonfigurierten Bausatz für eine geradlinige Außenwandführung der ca. 7-m-Höhenklasse und die Wandmontage mit 100 mm Standard-Wandabstand.

Die passende Nennweite DN 130, DN 150, DN 180 oder DN 200 wählen Sie direkt am Produkt. Der Lieferumfang und der Setpreis werden aus der validierten 7-m-BOM der gewählten Nennweite gebildet.

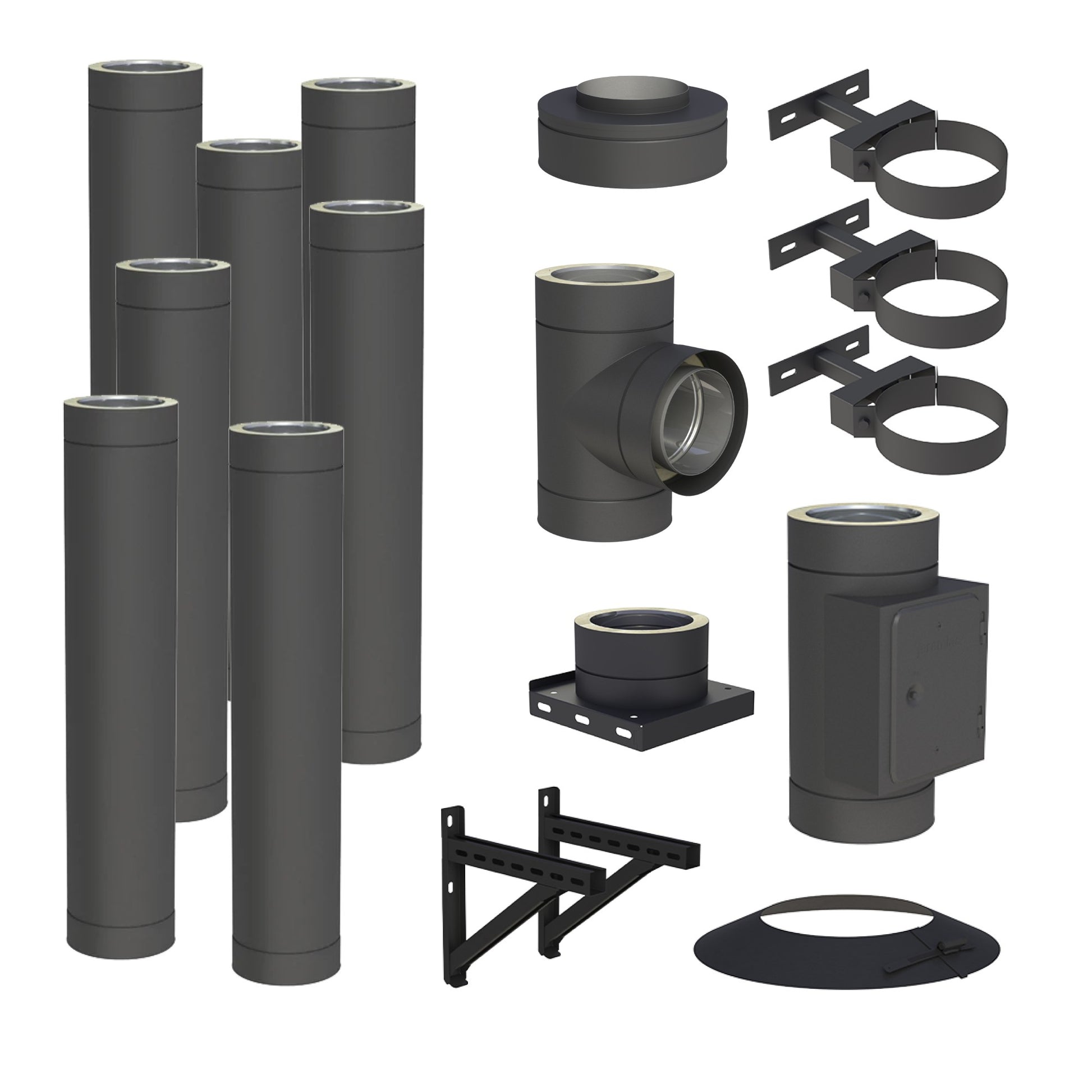

Lieferumfang

Für DN 130, DN 150 und DN 180 umfasst der Bausatz:

• 1 × Wandstütze und Querträger Typ I, 350 mm
• 1 × Grundplatte mit Kondensatablauf
• 1 × Revisionselement
• 1 × T-Anschluss 90°
• 7 × Längenelement 1000 mm
• 3 × Wandhalter, verstellbar 50–150 mm
• 1 × Wetterkragen/Wandrosette
• 1 × Mündungsabschluss

Abweichung bei DN 200

Bei DN 200 bleibt der übrige Lieferumfang gleich; anstelle der Wandstütze und des Querträgers Typ I, 350 mm wird 1 × Wandstütze und Querträger Typ II, 500 mm verwendet.

Für welche Einbausituation ist der Bausatz vorgesehen?

Der DW-GREY Bausatz ist für eine geradlinige Außenwandmontage mit 100 mm Standard-Wandabstand in der ca. 7-m-Höhenklasse vorgesehen.

Der feuerstättenspezifische Anschluss beziehungsweise Übergang ist nicht Bestandteil dieses Standardsets und muss passend zur Feuerstätte und Einbausituation separat gewählt werden.

Hinweise zur Planung

Für abweichende Wandabstände, Versätze, Sonderführungen oder besondere statische Anforderungen sollte die Schornsteinanlage individuell zusammengestellt werden.

Vor der Bestellung sind insbesondere Nennweite, Schornsteinführung, Wandaufbau, Befestigungsgrund und erforderliche Abstände zu prüfen. Die geplante Anlage sollte mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.

Sonderführungen oder statisch abweichende Montagesituationen können zusätzliche beziehungsweise andere Jeremias-Systemkomponenten erforderlich machen.
