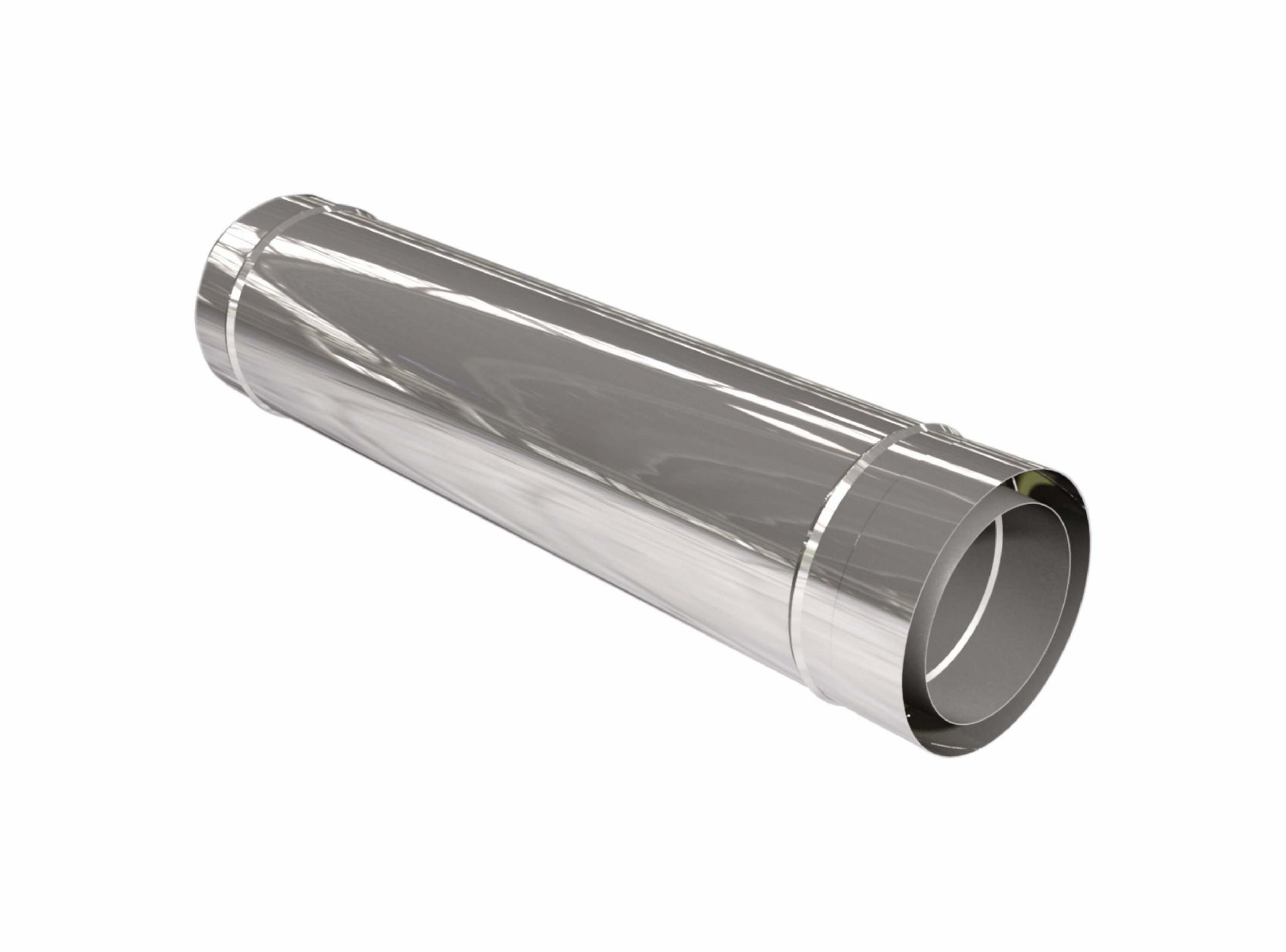

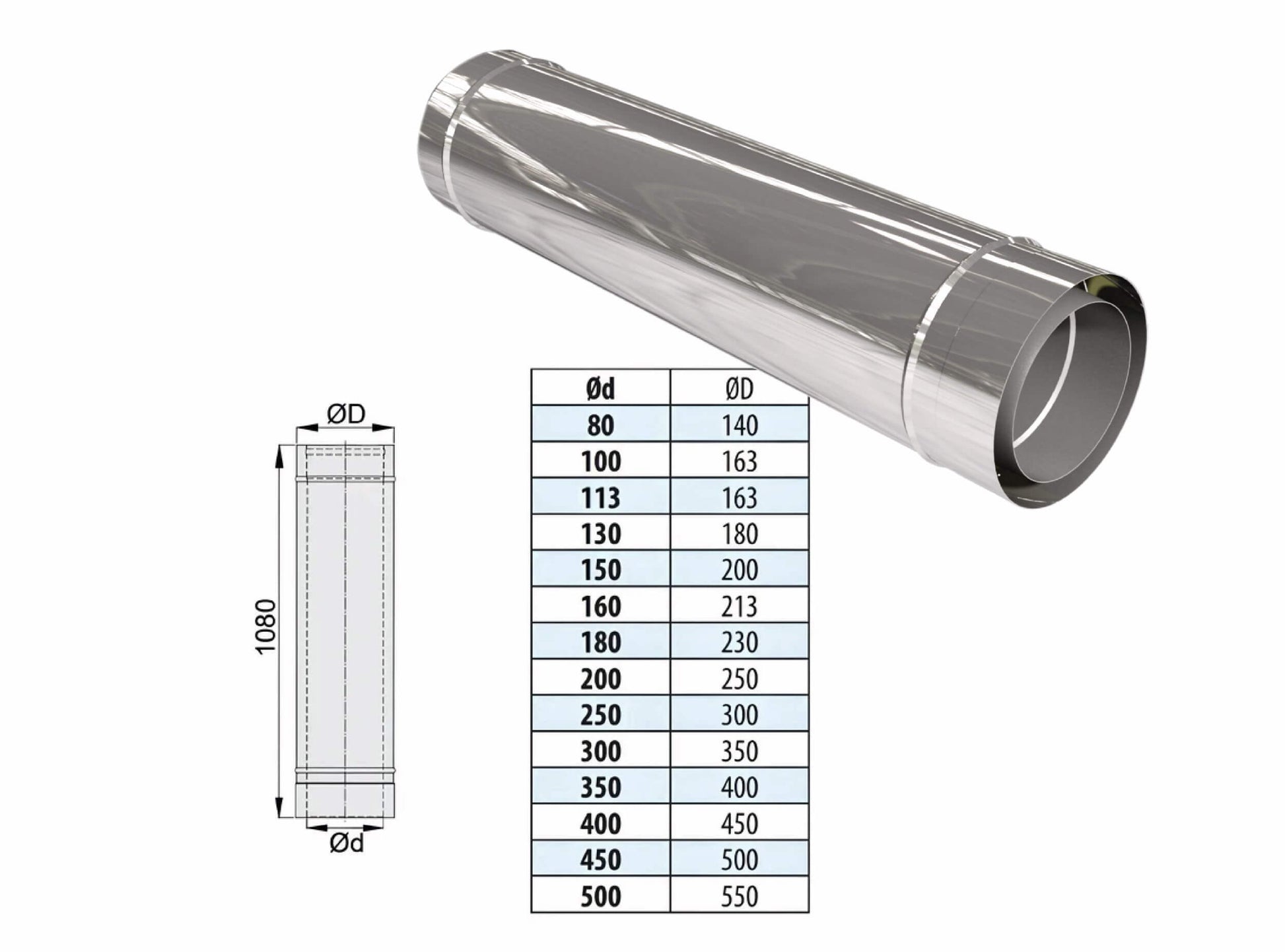

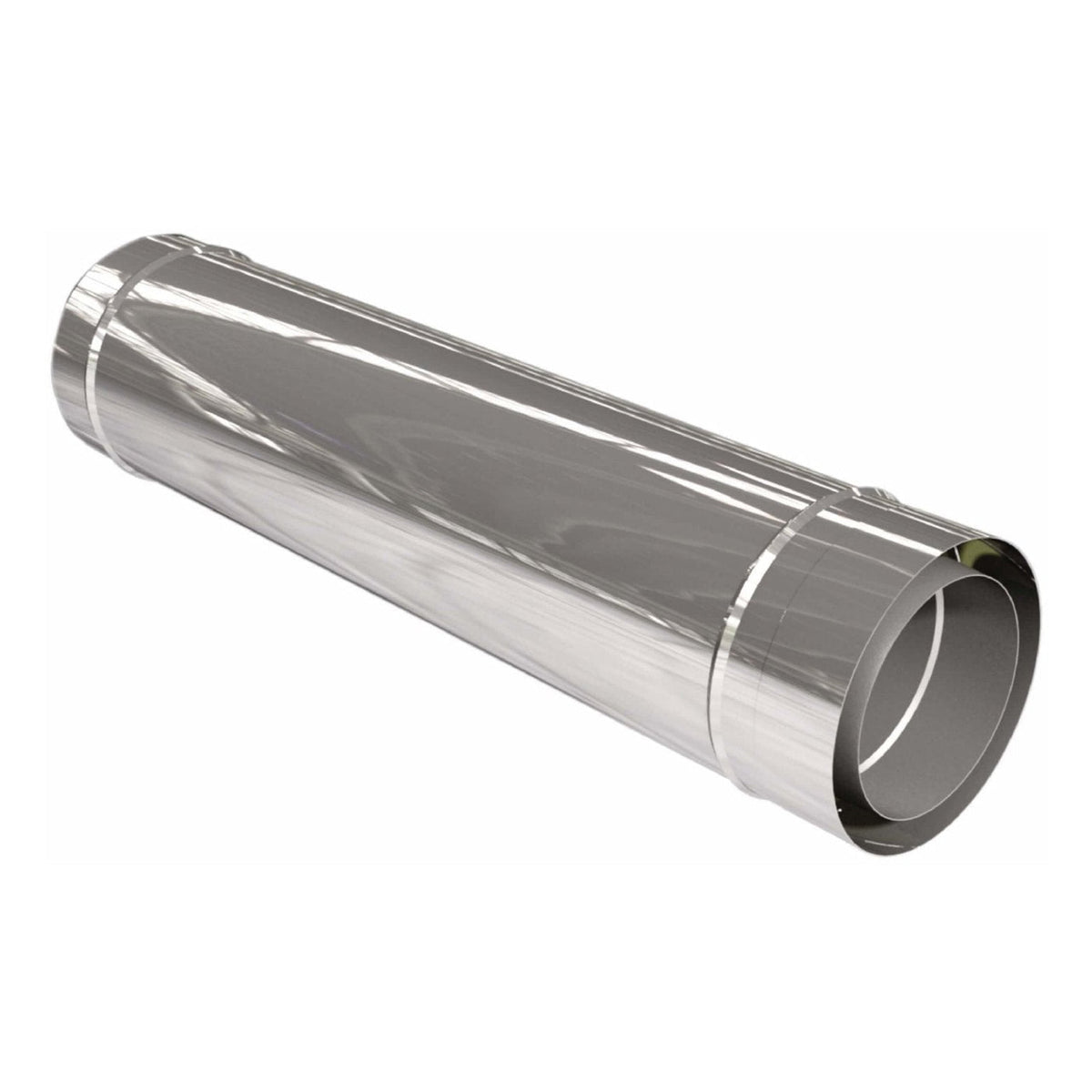

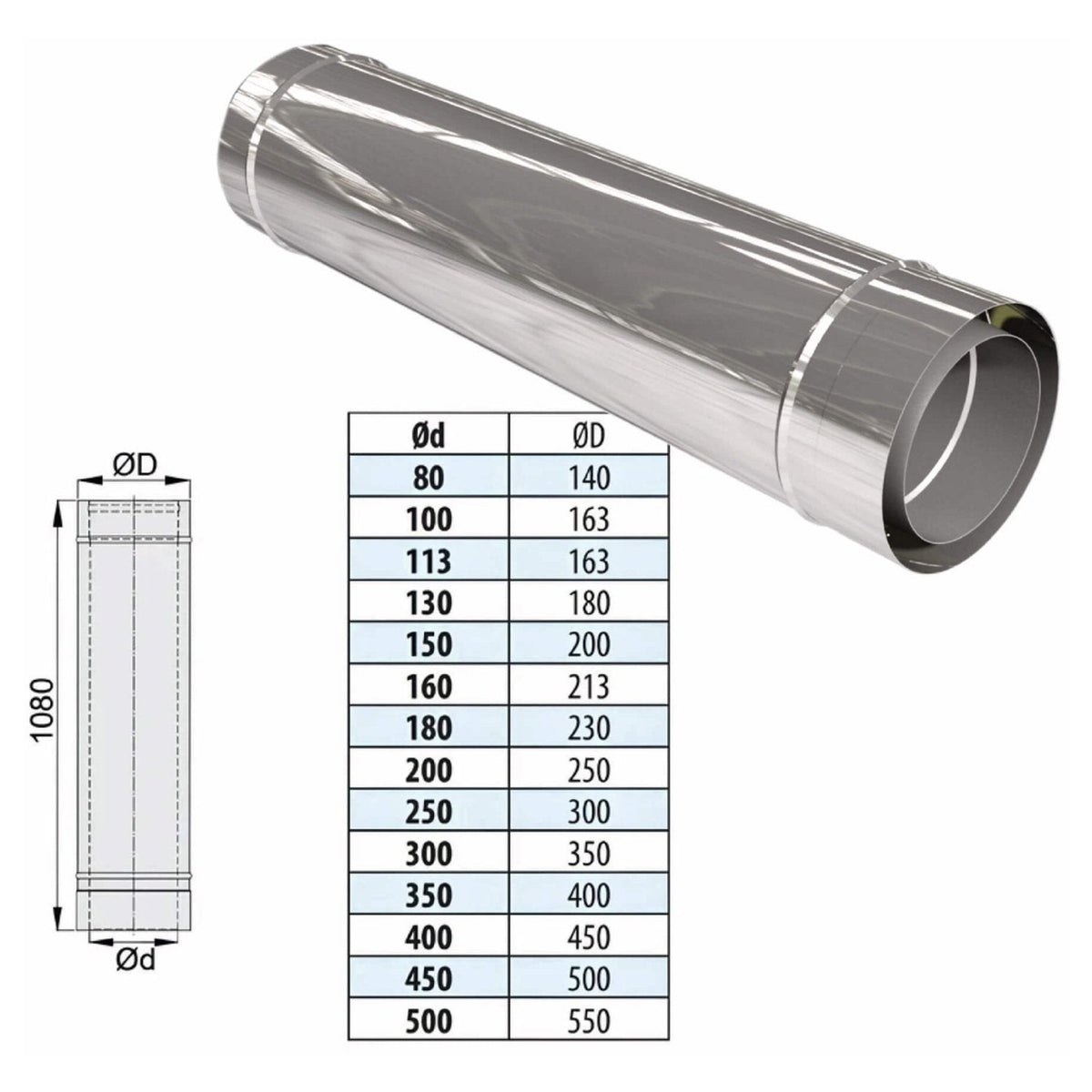

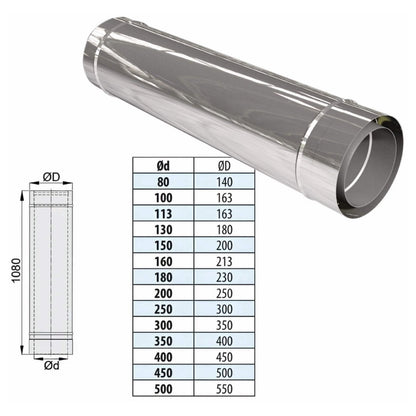

Längenelement 1080 mm für das EKA complex D System
Das 1080 mm lange Längenelement ist für den geraden Aufbau des doppelwandigen EKA complex D Abgassystems vorgesehen. Es verlängert die Abgasführung über eine große Strecke mit nur einem Bauteil und eignet sich damit besonders für Abschnitte, in denen möglichst wenige Verbindungen benötigt werden. Die 80 mm tiefe Steckverbindung fügt sich in das zylindrische Verbindungssystem von complex D ein; die Verbindung wird innerhalb des Systems mit einem Klemmband gesichert.
Innen- und Außenrohr bestehen aus Edelstahl. Für das abgasführende Innenrohr verwendet EKA Edelstahl 1.4404 beziehungsweise 1.4571 (AISI 316L), während das Außenrohr aus Edelstahl 1.4301 (AISI 304) gefertigt ist. Beide Schalen besitzen eine Materialstärke von 0,6 mm. Zwischen ihnen liegt bei dieser complex-D-Ausführung eine 25 mm starke Mineralfaserdämmung. Der doppelwandige Aufbau trennt die heiße Abgasführung von der Außenschale und ist ein zentraler Bestandteil des isolierten Schornsteinsystems.
Das EKA complex D ist für Feuerstätten mit Öl, Gas und Festbrennstoffen ausgelegt. Im Unterdruckbetrieb ist das System für eine maximale Dauer-Abgastemperatur von 600 °C vorgesehen. Damit lässt sich das Längenelement in unterschiedlich aufgebauten complex-D-Anlagen einsetzen, sofern Dimensionierung, Feuerstätte und übrige Systembauteile zur jeweiligen Anlage passen.
Mit seiner Bauteillänge von 1080 mm ist dieses Element vor allem dort sinnvoll, wo größere gerade Höhen zügig aufgebaut werden sollen. Gleichzeitig bleibt es vollständig innerhalb des EKA complex D Baukastensystems und lässt sich mit den dafür vorgesehenen Form-, Anschluss-, Befestigungs- und Abschlusselementen kombinieren. Für eine saubere Planung sollte der benötigte Innendurchmesser immer passend zur Feuerstätte und zur Schornsteinberechnung gewählt werden.
Merkmale des EKA complex D Längenelements
- 1080 mm langes Längenelement für gerade Schornsteinabschnitte
- Doppelwandige Ausführung für das EKA complex D System
- 25 mm Mineralfaserdämmung bei dieser Systemausführung
- Innenrohr aus Edelstahl 1.4404 bzw. 1.4571 (AISI 316L)
- Außenrohr aus Edelstahl 1.4301 (AISI 304)
- Materialstärke von 0,6 mm bei Innen- und Außenrohr
- 80 mm Einstecktiefe im zylindrischen Stecksystem
- Verbindung im System mittels Klemmband gesichert
- Geeignet für Öl-, Gas- und Festbrennstoff-Feuerstätten
- Für bis zu 600 °C Dauer-Abgastemperatur im Unterdruckbetrieb
