EKA complex D Längenelement 540 mm für den Aufbau der Abgasanlage

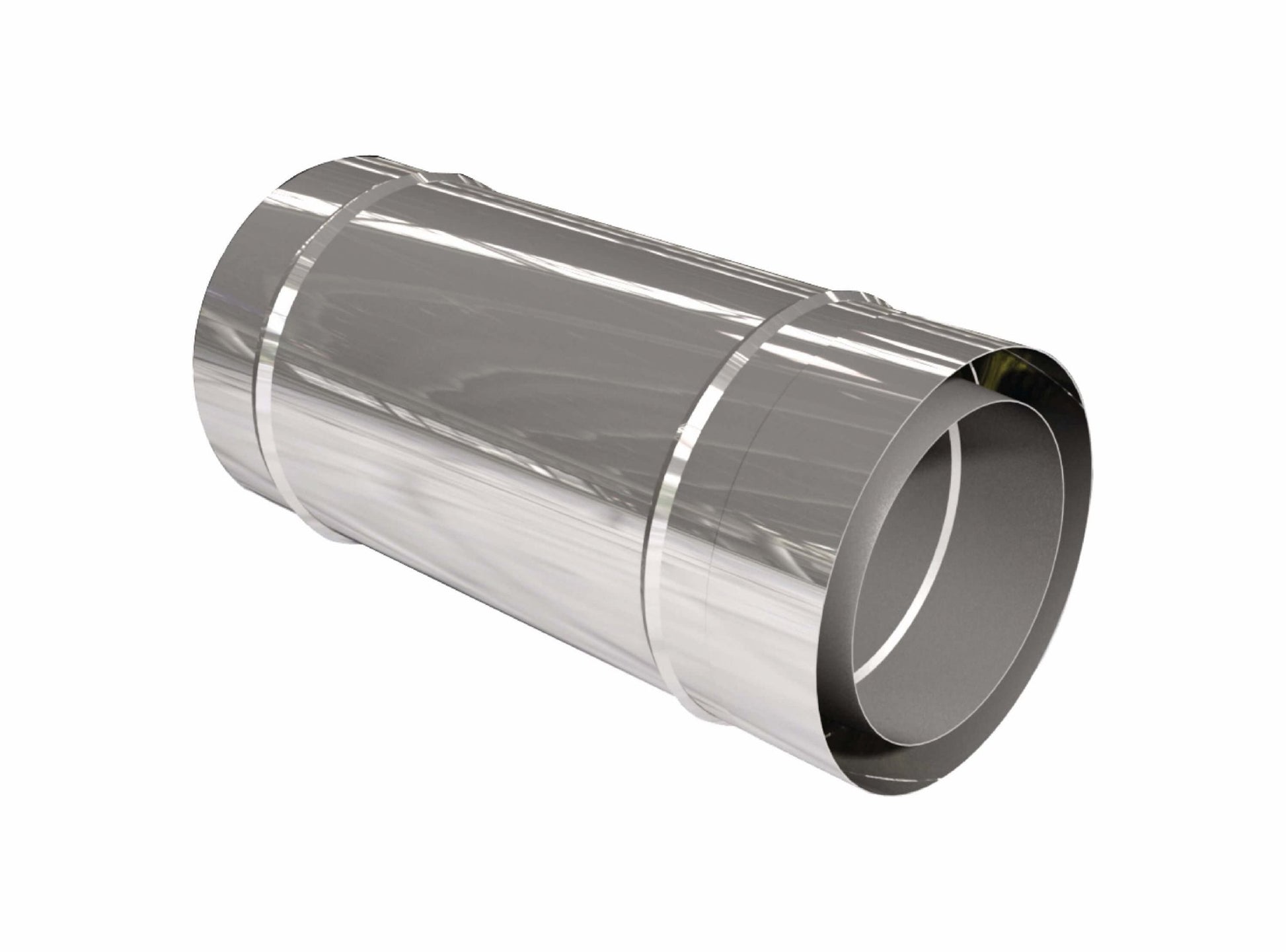

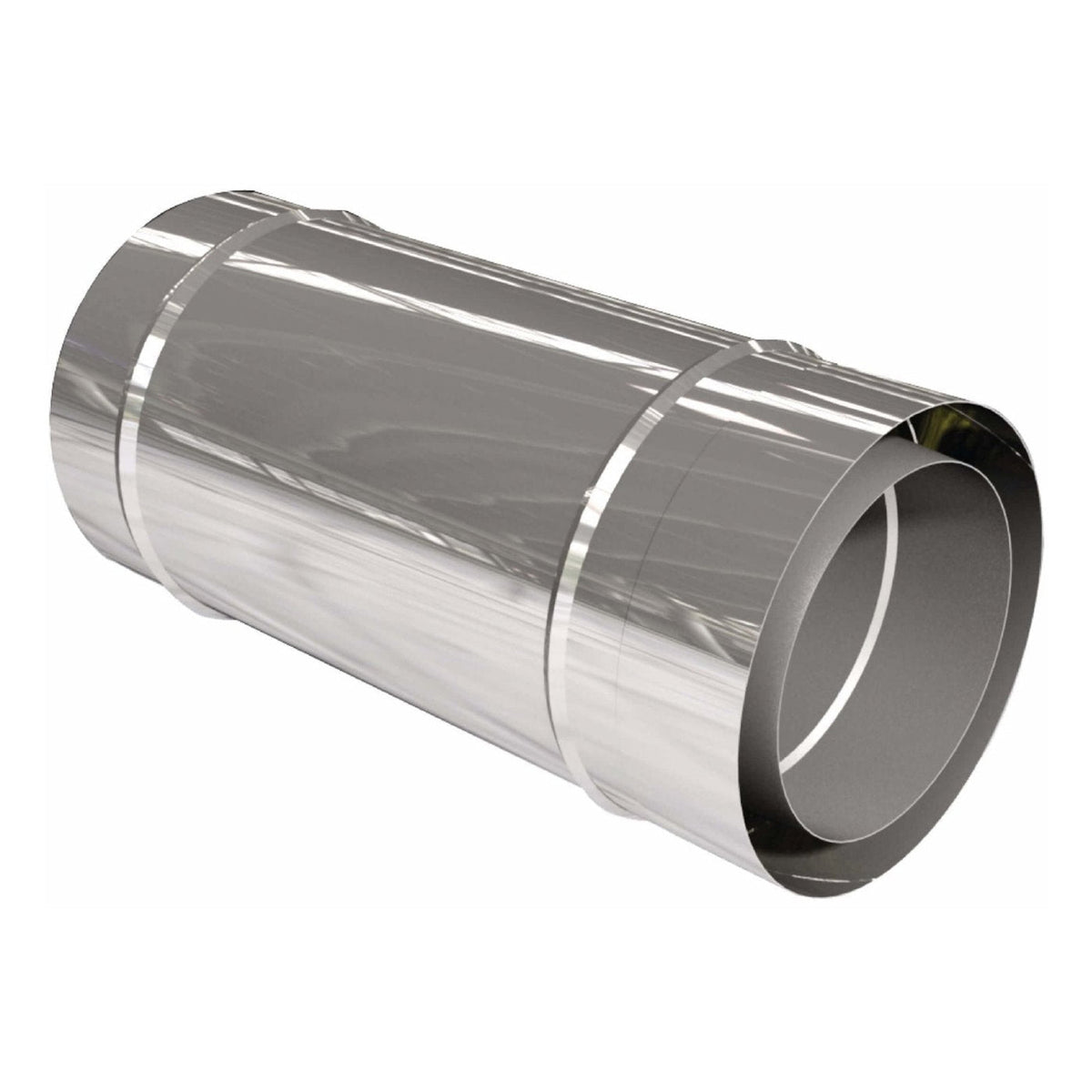

Das EKA complex D Längenelement mit 540 mm Länge dient zur geradlinigen Fortführung einer doppelwandigen Edelstahl-Abgasanlage. Mit seiner mittleren Elementlänge eignet es sich besonders für Abschnitte, bei denen ein 1080-mm-Element zu lang und eine kürzere Ausführung nicht ausreichend ist. Dadurch lässt sich der Verlauf des Schornsteins gezielt an die baulichen Gegebenheiten anpassen.
Das Bauteil gehört zum doppelwandigen EKA complex D System. Innen- und Außenrohr bestehen aus Edelstahl und sind durch eine Mineralfaser-Wärmedämmung voneinander getrennt. Bei den Ausführungen ab 113 mm Innendurchmesser beträgt die Dämmstärke 25 mm. Das Innenrohr wird aus Edelstahl 1.4404 beziehungsweise 1.4571 gefertigt, während für die Außenschale Edelstahl 1.4301 verwendet wird. Beide Rohrschalen besitzen eine Materialstärke von 0,6 mm.
Der isolierte Aufbau reduziert die Wärmeabgabe des Abgasrohres nach außen und unterstützt stabile Temperaturverhältnisse innerhalb der Abgasanlage. Gleichzeitig schützt die Edelstahl-Außenschale die Dämmung und bildet eine robuste Außenfläche für frei geführte Schornsteinabschnitte.
Die einzelnen complex-D-Bauteile werden über ein zylindrisches Stecksystem miteinander verbunden. Die Einstecktiefe beträgt 80 mm; die Verbindung wird innerhalb des Systems mit einem Klemmband gesichert. So lassen sich mehrere Längenelemente sowie Bögen, Anschlüsse und weitere Systemkomponenten zu einer durchgehenden Abgasführung zusammensetzen.
EKA complex D ist für Öl-, Gas- und Festbrennstoff-Feuerstätten ausgelegt. Im Unterdruckbetrieb sind dauerhaft Abgastemperaturen bis 600 °C möglich. Das System ist auf Basis der EN 1856-1 CE-zertifiziert und eignet sich damit für unterschiedlich aufgebaute Abgasanlagen, bei denen eine doppelwandige und wärmegedämmte Edelstahlkonstruktion benötigt wird.
Mit 540 mm Länge bietet dieses Element eine praktische Zwischengröße für die Planung und Erweiterung einer complex-D-Abgasanlage, ohne unnötig viele kurze Einzelstücke einsetzen zu müssen.
Merkmale des EKA complex D Längenelements 540 mm
- 540 mm langes Längenelement für das EKA complex D System
- Doppelwandige, wärmegedämmte Edelstahlkonstruktion
- Innenrohr aus Edelstahl 1.4404 beziehungsweise 1.4571
- Außenrohr aus Edelstahl 1.4301
- Materialstärke von jeweils 0,6 mm an Innen- und Außenrohr
- 25 mm Mineralfaser-Wärmedämmung bei Ausführungen ab 113 mm Innendurchmesser
- Zylindrisches Stecksystem mit 80 mm Einstecktiefe
- Für Öl-, Gas- und Festbrennstoff-Feuerstätten geeignet
- Bis 600 °C maximale Dauer-Abgastemperatur im Unterdruckbetrieb
- Bestandteil des nach EN 1856-1 CE-zertifizierten EKA complex D Abgassystems
Innenrohr aus Edelstahl 1.4404
