Pelletrohrbogen Jeremias PELLET-LINE 90° Geräteanschluss

Jeremias PELLET-LINE 90° – Pelletrohrbogen mit Muffe für den Geräteanschluss

Der Jeremias PELLET-LINE 90° Pelletrohrbogen mit Geräteanschluss verbindet den Abgasstutzen eines Pelletofens mit der weiterführenden Verbindungsleitung. Seine starre 90°-Bauform ermöglicht eine direkte Richtungsänderung am Ofen, beispielsweise wenn die Abgasleitung vom rückseitigen Anschluss nach oben geführt werden muss. Die integrierte Anschlussmuffe ist speziell für die Verbindung mit dem passenden Geräteabgang ausgeführt.

Anders als ein gewöhnlicher 90°-Pelletrohrbogen besitzt diese Ausführung eine Muffe für den Geräteanschluss. Dadurch lässt sich der Übergang zwischen Pelletofen und Rohrleitung mit einem dafür vorgesehenen Formteil herstellen. Das ist besonders praktisch bei Anschlussführungen, bei denen unmittelbar hinter dem Ofen wenig Platz zur Verfügung steht. Der Bogen gehört zum Jeremias PELLET-LINE System und ist in den Nennweiten DN 80 und DN 100 erhältlich.

Gefertigt wird der Pelletrohrbogen aus Edelstahl 1.4404 (316L) mit einer Materialstärke von 0,4 mm. Der hochwertige Edelstahl ist korrosionsbeständig und für die Anforderungen einer Pellet-Abgasleitung ausgelegt. Die PELLET-LINE Steckverbindungen verfügen über spezielle Silikondichtungen, die eine dichte Verbindung der einzelnen Bauteile ermöglichen. Das System erreicht eine Druckdichtheit bis 200 Pa und verhindert damit, dass Abgase oder feiner Pelletstaub über die Rohrverbindungen in den Aufstellraum gelangen.

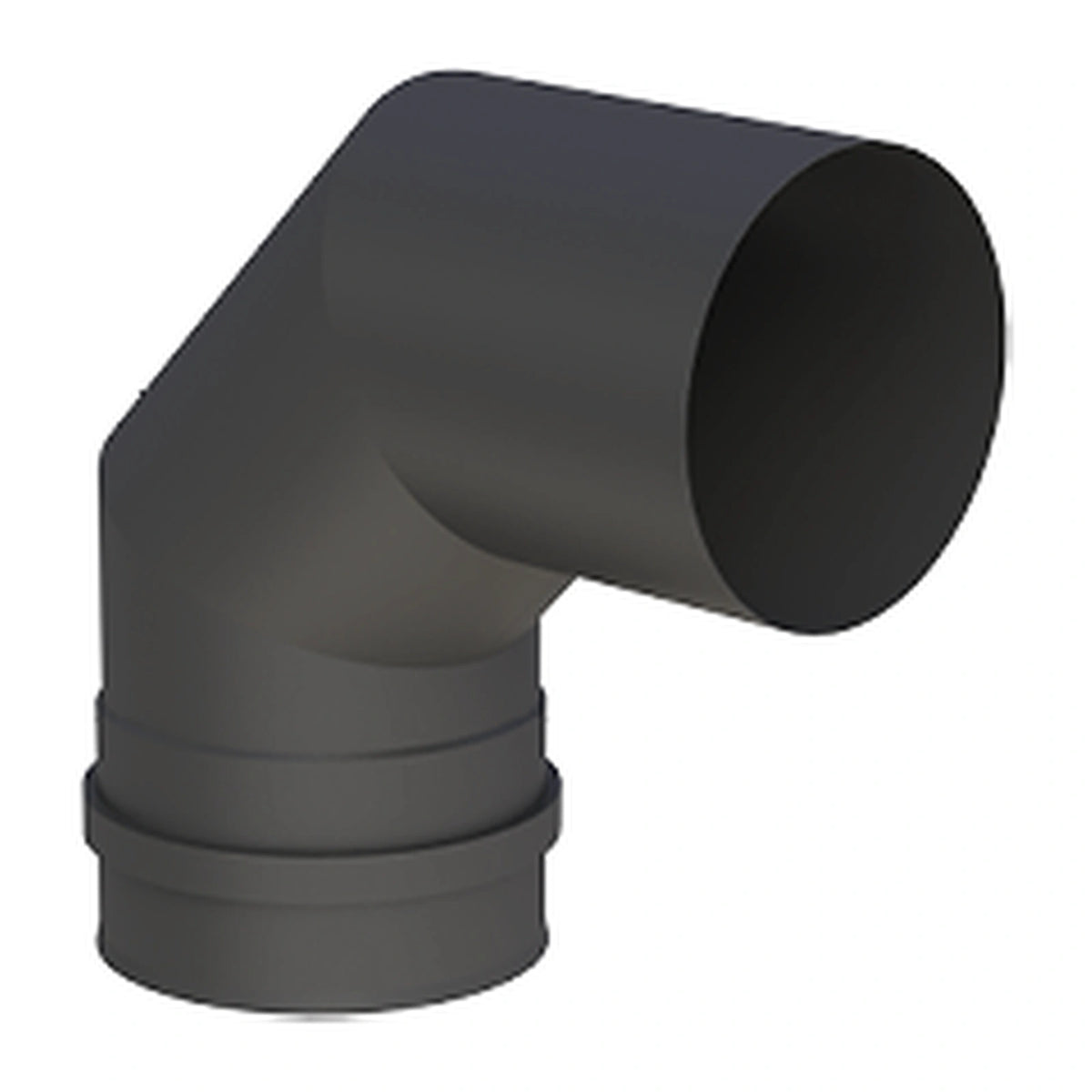

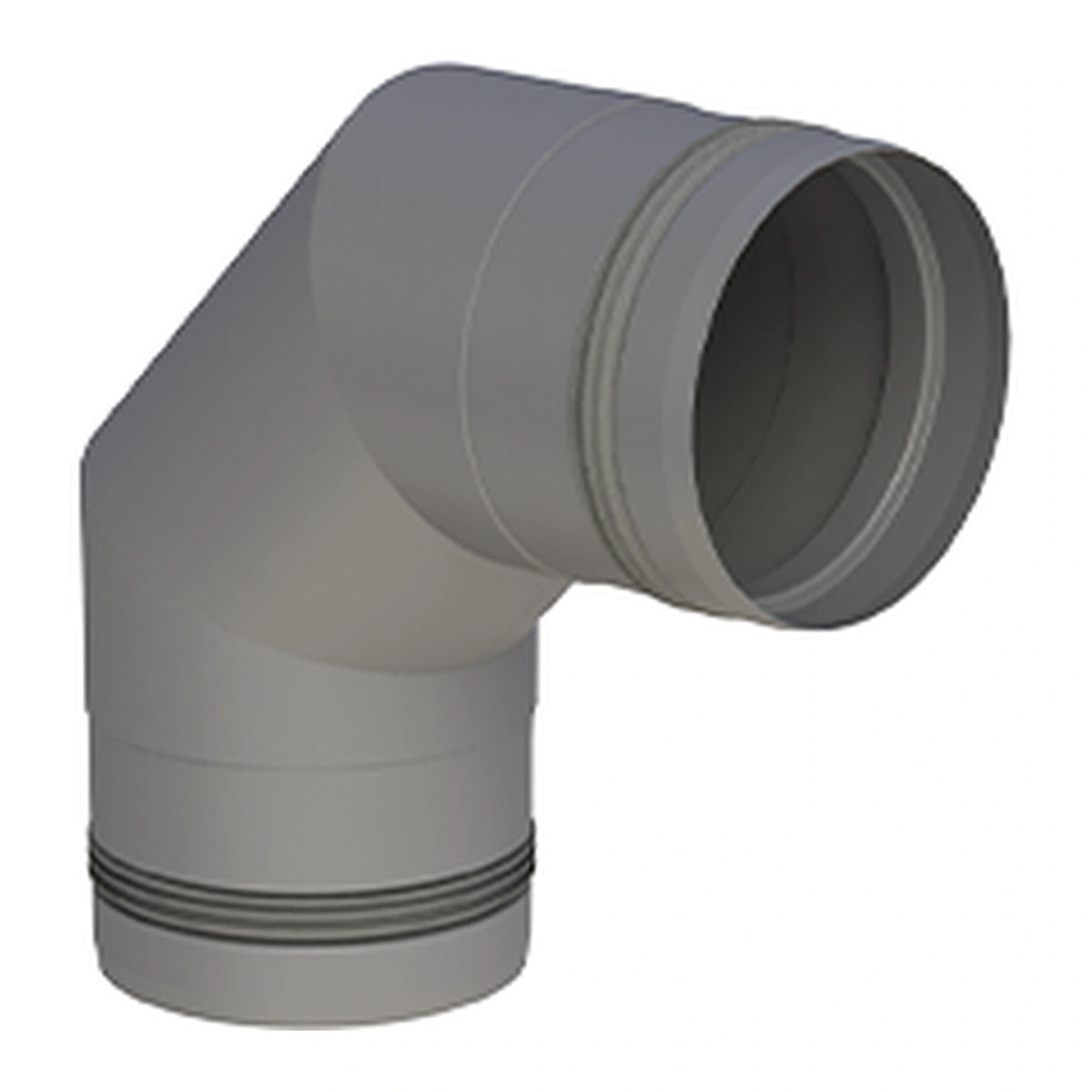

Auch die Oberfläche ist auf den Einsatz im sichtbaren Ofenbereich abgestimmt. Die hitzebeständige Silikonbeschichtung ist in Schwarz und Gussgrau erhältlich. So lässt sich die Rohrführung farblich auf den Pelletofen abstimmen. Die eingezogenen Steckverbindungen sorgen zusätzlich für einen sauberen Übergang zwischen den angeschlossenen Rohrteilen.

Der Jeremias PELLET-LINE Geräteanschlussbogen ist für Pelletfeuerstätten mit Abgastemperaturen bis 200 °C vorgesehen. Die Verbindungsleitung wird für eine trockene Betriebsweise im Unterdruck ausgelegt. Bei der Auswahl müssen die Nennweite, die Ausführung des Geräteabgangs und die Anschlussbedingungen der gesamten Abgasanlage berücksichtigt werden.

Merkmale des Jeremias PELLET-LINE 90° Geräteanschlussbogens

• Starrer 90°-Pelletrohrbogen für die direkte Richtungsänderung am Pelletofen
• Integrierte Muffe für den Anschluss an den passenden Geräteabgang
• Edelstahl 1.4404 (316L) mit 0,4 mm Materialstärke
• Erhältlich in den Nennweiten DN 80 und DN 100
• PELLET-LINE Steckverbindung mit Spezialdichtung für eine Druckdichtheit bis 200 Pa
• Hitzebeständige Silikonbeschichtung in Schwarz oder Gussgrau
• Für Pelletfeuerstätten mit Abgastemperaturen bis 200 °C
