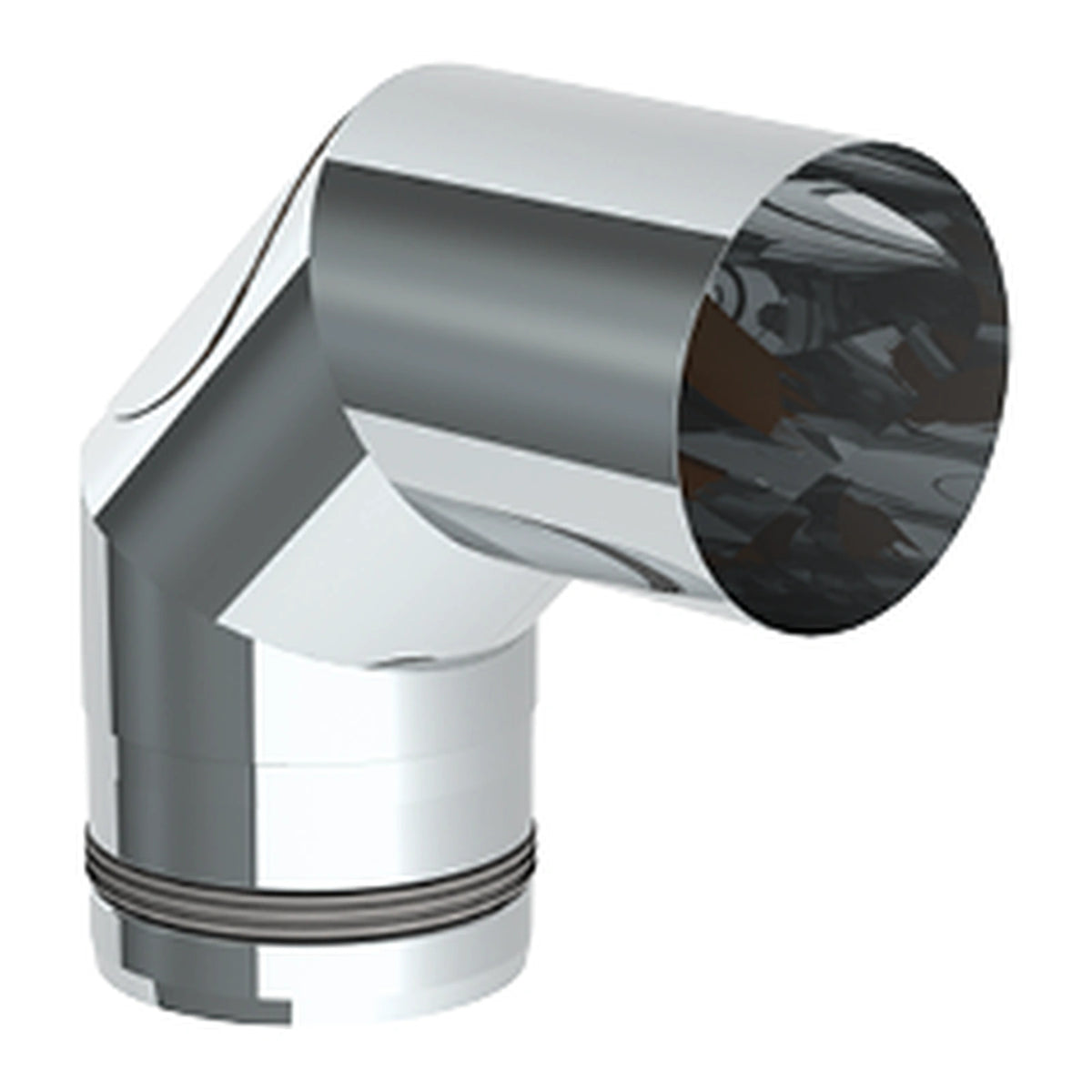

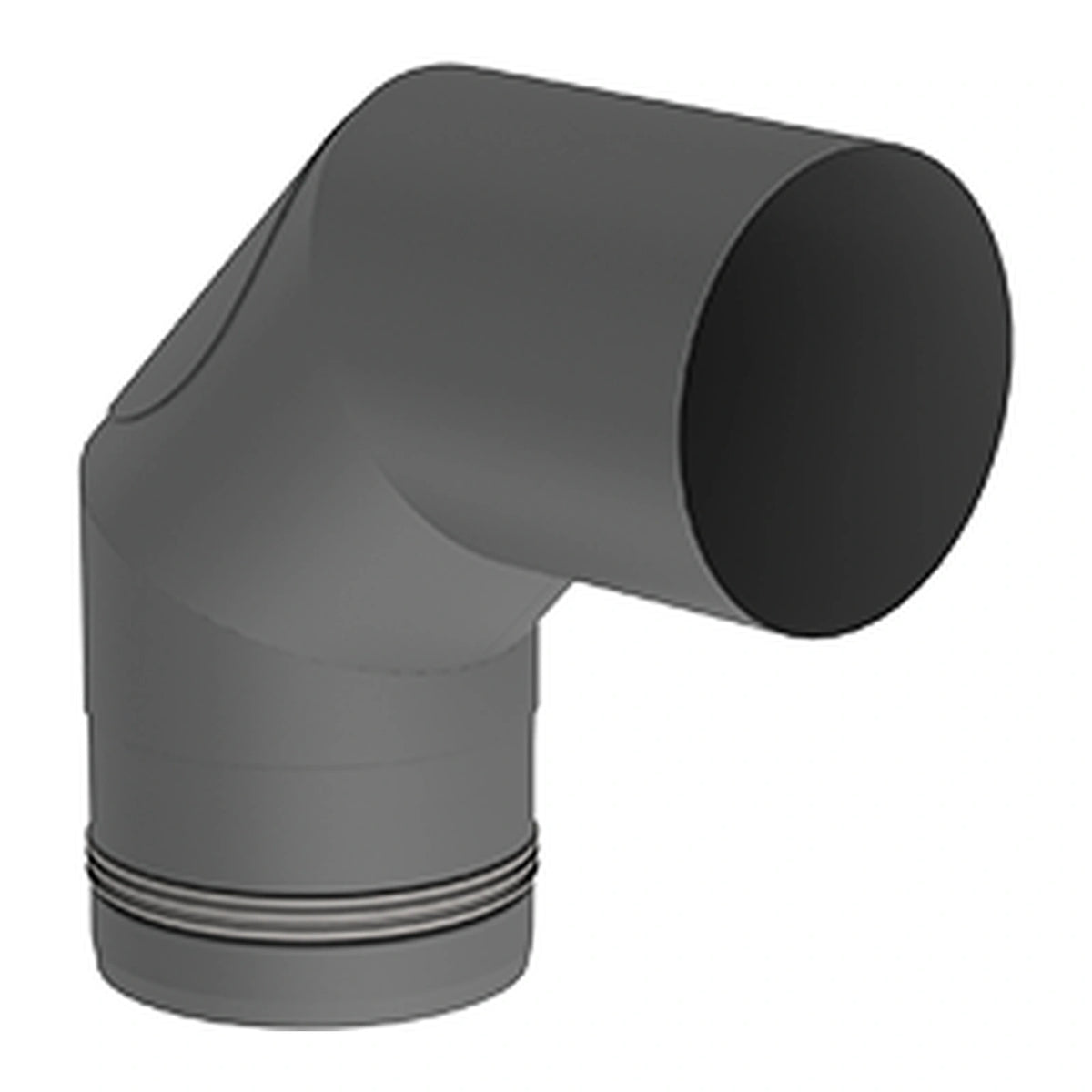

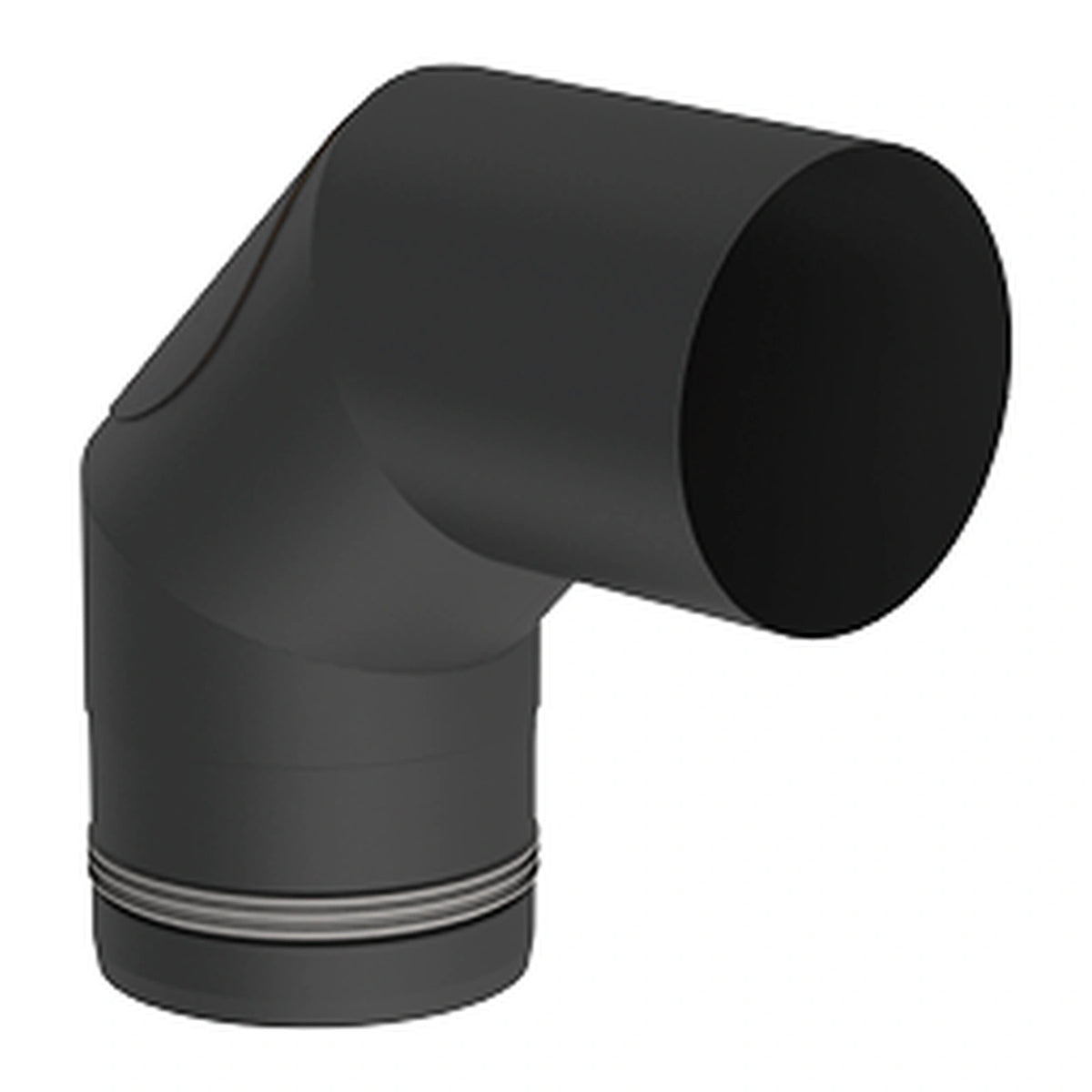

Pelletrohrbogen Jeremias PELLET-LINE 90° mit Revision

Jeremias PELLET-LINE 90° Pelletrohrbogen mit Revisionsöffnung

Der Jeremias PELLET-LINE 90° Pelletrohrbogen mit Revision verbindet eine rechtwinklige Rohrführung mit einer praktischen Reinigungsöffnung. Er wurde für die Abgasführung von Pelletöfen entwickelt und ermöglicht einen Richtungswechsel um 90 Grad, beispielsweise zwischen einer senkrechten und einer waagerechten Rohrstrecke. Durch die integrierte Revision bleibt der Rohrbogen für Reinigungs- und Wartungsarbeiten zugänglich.

Gerade an Richtungsänderungen können sich mit der Zeit Ruß und Verbrennungsrückstände ablagern. Die Revisionsöffnung ermöglicht den Zugang zum Inneren des Bogens, ohne dafür die gesamte Rohrverbindung auseinandernehmen zu müssen. Das erleichtert die regelmäßige Reinigung und macht den Bogen besonders praktisch für Rohrführungen, bei denen die Zugänglichkeit berücksichtigt werden muss.

Gefertigt wird der einwandige Pelletrohrbogen aus hochwertigem Edelstahl 1.4404 (316L) mit einer Wandstärke von 0,4 mm. Das Material zeichnet sich durch seine Korrosionsbeständigkeit aus und eignet sich für den Einsatz in Abgasleitungen von Pelletfeuerstätten. Die präzise verarbeiteten Rohrverbindungen mit WIG-geschweißten und passivierten Längsnähten gehören zur Konstruktion des PELLET-LINE Systems.

Für eine dichte Verbindung sorgt die innenliegende Spezialdichtung. Sie sitzt geschützt in einer eingeformten Sicke und dichtet die zusammengesteckten Rohrelemente ab. Das PELLET-LINE System ist für einen Überdruck bis 200 Pa ausgelegt und verhindert durch seine Dichtung, dass Abgase oder Pelletstaub an den Rohrverbindungen in den Wohnbereich gelangen.

Die Montage erfolgt über eingezogene Steckenden, die sich mit den passenden PELLET-LINE Rohrelementen verbinden lassen. Zusätzliche Klemmbänder sind für diese Steckverbindungen nicht erforderlich. Dadurch bleibt die sichtbare Rohrführung ohne außenliegende Verbindungsschellen.

Der starre 90°-Bogen gehört zum modularen Jeremias PELLET-LINE System und lässt sich mit passenden Längenelementen und weiteren Formteilen kombinieren. Er ist für Pelletfeuerstätten mit Abgastemperaturen bis 200 °C vorgesehen. Die Abstimmung der Rohrführung und der erforderlichen Sicherheitsabstände erfolgt entsprechend der jeweiligen Feuerstätte und den geltenden Montagevorgaben.

Merkmale des Jeremias PELLET-LINE 90° Pelletrohrbogens mit Revision

• Starrer 90°-Bogen für rechtwinklige Richtungswechsel in Pelletrohrleitungen
• Integrierte Revisionsöffnung für einen erleichterten Zugang bei Reinigungsarbeiten
• Einwandige Konstruktion aus korrosionsbeständigem Edelstahl 1.4404 (316L)
• Materialstärke von 0,4 mm
• Eingezogene Steckverbindung mit innenliegender Spezialdichtung
• PELLET-LINE System für druckdichte Verbindungen bis 200 Pa
• Passend zu weiteren Rohren und Formteilen des Jeremias PELLET-LINE Systems
