Bevor gebaut wird, muss der Kamineinsatz zum Gebäude passen
Am Anfang steht nicht die Verkleidung, sondern die technische Planung. Dabei wird geprüft, welcher Einsatz für den vorgesehenen Standort geeignet ist und wie die gesamte Feuerstätte aufgebaut werden kann.
Zu den wichtigsten Punkten gehören:
- Leistung und Betriebsweise des Kamineinsatzes
- Position und Anschlussmöglichkeit am Schornstein
- verfügbare Verbrennungsluft
- Beschaffenheit von Wand, Boden und Decke
- brennbare Bauteile oder Möbel in der Umgebung
- gewünschte Form und Größe der späteren Verkleidung
- notwendige Reinigungs- und Wartungsmöglichkeiten
- vorgesehene Wärmeabgabe über Scheibe, Luftöffnungen oder Speicherflächen
Besonders wichtig ist der Schornstein. Querschnitt, wirksame Höhe, Anschlussposition und weitere angeschlossene Feuerstätten können darüber entscheiden, ob der geplante Einsatz betrieben werden kann. Bei einem Neubau lässt sich vieles früh berücksichtigen. Im Bestand muss sich die Konstruktion dagegen häufig an vorhandene Anschlüsse und Bauteile anpassen.
Auch die Wärmeleistung sollte nicht allein nach dem Motto „mehr ist besser“ gewählt werden. In gut gedämmten Gebäuden kann ein zu leistungsstarker Einsatz dazu führen, dass der Raum schon nach kurzer Zeit zu warm wird. Die Feuerstätte müsste dann ständig mit kleinen Brennstoffmengen betrieben werden, obwohl der Einsatz für andere Betriebsbedingungen ausgelegt wurde.
Vor dem Bau sollten deshalb sowohl die technischen Herstellerangaben als auch die konkrete Situation vor Ort berücksichtigt werden.
Die Heizkammer ist mehr als der Hohlraum hinter der Verkleidung
Der Kamineinsatz steht innerhalb einer konstruierten Heizkammer. Deren Wände, Boden und Decke bilden zusammen mit der Verkleidung einen genau geplanten Bereich rund um das Gerät und gegebenenfalls weitere heiße Bauteile.
Innerhalb dieser Kammer entstehen während des Betriebs hohe Temperaturen. Deshalb müssen Materialien, Abstände und Luftwege auf die thermische Belastung abgestimmt werden.
Konvektionsraum und Luftführung
Bei vielen Heizkaminen wird ein Teil der Wärme über Luft übertragen. Raumluft gelangt durch Öffnungen im unteren Bereich in die Heizkammer, erwärmt sich an den heißen Flächen des Einsatzes und steigt nach oben. Über entsprechende Öffnungen gelangt sie wieder in den Raum.
Dafür braucht die Luft ausreichend Platz zum Strömen. Ein Einsatz darf daher nicht einfach möglichst eng umbaut werden. Werden notwendige Querschnitte verkleinert oder Luftwege blockiert, kann sich Wärme innerhalb der Konstruktion stärker stauen als vorgesehen.
Die Größe und Position der Zu- und Umluftöffnungen richtet sich nach dem jeweiligen Aufbau. Eine pauschale Standardgröße für jeden Heizkamin gibt es deshalb nicht.
Wärmeschutz zu angrenzenden Bauteilen
Nicht jede Wand hinter einem Kamineinsatz kann ohne weitere Maßnahmen Bestandteil der Konstruktion werden. Entscheidend ist unter anderem, aus welchen Materialien Wand und angrenzende Bauteile bestehen und wie stark sie erwärmt werden können.
Je nach Situation werden beispielsweise geeignete Dämmstoffe, Vormauerungen, Schutzschichten oder konstruktive Abstände vorgesehen. Das betrifft nicht nur die Rückwand. Auch Decken, seitliche Bauteile und der Bereich unterhalb der Feuerstätte können relevant sein.
Besondere Aufmerksamkeit brauchen brennbare Baustoffe. Dazu zählen nicht nur offensichtlich sichtbare Holzflächen. Auch Unterkonstruktionen, Dämmmaterialien oder Bauteile innerhalb einer Wand können bei der Planung eine Rolle spielen.
Vom Einsatz bis zum Schornstein: So entsteht der eigentliche Aufbau
Wenn Planung und Standort geklärt sind, beginnt der handwerkliche Aufbau. Die genaue Reihenfolge hängt von der Konstruktion ab, folgt aber meist einem ähnlichen Prinzip.
1. Untergrund und Unterkonstruktion vorbereiten
Der Kamineinsatz benötigt einen tragfähigen und geeigneten Untergrund. Bei schweren Anlagen muss berücksichtigt werden, welches Gesamtgewicht durch Einsatz, Verkleidung, Speichermaterialien und weitere Bauteile entsteht.
Anschließend wird der Einsatz auf dem vorgesehenen Gestell, Sockel oder einer passenden Unterkonstruktion positioniert und gegen unbeabsichtigtes Verschieben gesichert.
2. Verbrennungsluft herstellen
Der Feuerraum benötigt Sauerstoff für die Verbrennung. Je nach Gebäude und Feuerstätte erfolgt die Versorgung über den Aufstellraum beziehungsweise einen Raumluftverbund oder über eine gesonderte Luftzuführung.
Gerade in modernen oder energetisch sanierten Gebäuden ist dieser Punkt wichtig. Dichte Gebäudehüllen sowie Abluftanlagen wie Dunstabzugshauben oder Lüftungsanlagen können die Druckverhältnisse im Gebäude beeinflussen. Die Verbrennungsluftversorgung muss deshalb zur geplanten Betriebsweise passen.
3. Abgasweg anschließen
Der Kamineinsatz wird über geeignete Bauteile mit dem Schornstein verbunden. Anschlussrichtung, Rohrführung und Abstände müssen zum jeweiligen Einsatz und zur vorhandenen Schornsteinsituation passen.
Je nach Anlagenkonzept können zwischen Einsatz und Schornstein zusätzliche Heizgaszüge oder andere wärmeübertragende Bauteile vorgesehen sein. Dadurch verändert sich jedoch auch der Widerstand des Abgaswegs. Solche Lösungen müssen daher Bestandteil der technischen Planung sein und dürfen nicht nachträglich nach Gefühl ergänzt werden.
4. Heizkammer und Luftführung herstellen
Nun entsteht die eigentliche Konstruktion um den Einsatz. Dabei werden die geplanten Abstände, Schutzmaßnahmen und Luftwege umgesetzt.
Ein wichtiger Punkt ist die spätere Zugänglichkeit. Verschleißteile und wartungsrelevante Bereiche dürfen nicht so verbaut werden, dass für jede Reparatur die komplette Ofenverkleidung beschädigt werden muss. Je nach Konstruktion sind deshalb Revisionsmöglichkeiten vorzusehen.
5. Verkleidung fertigstellen

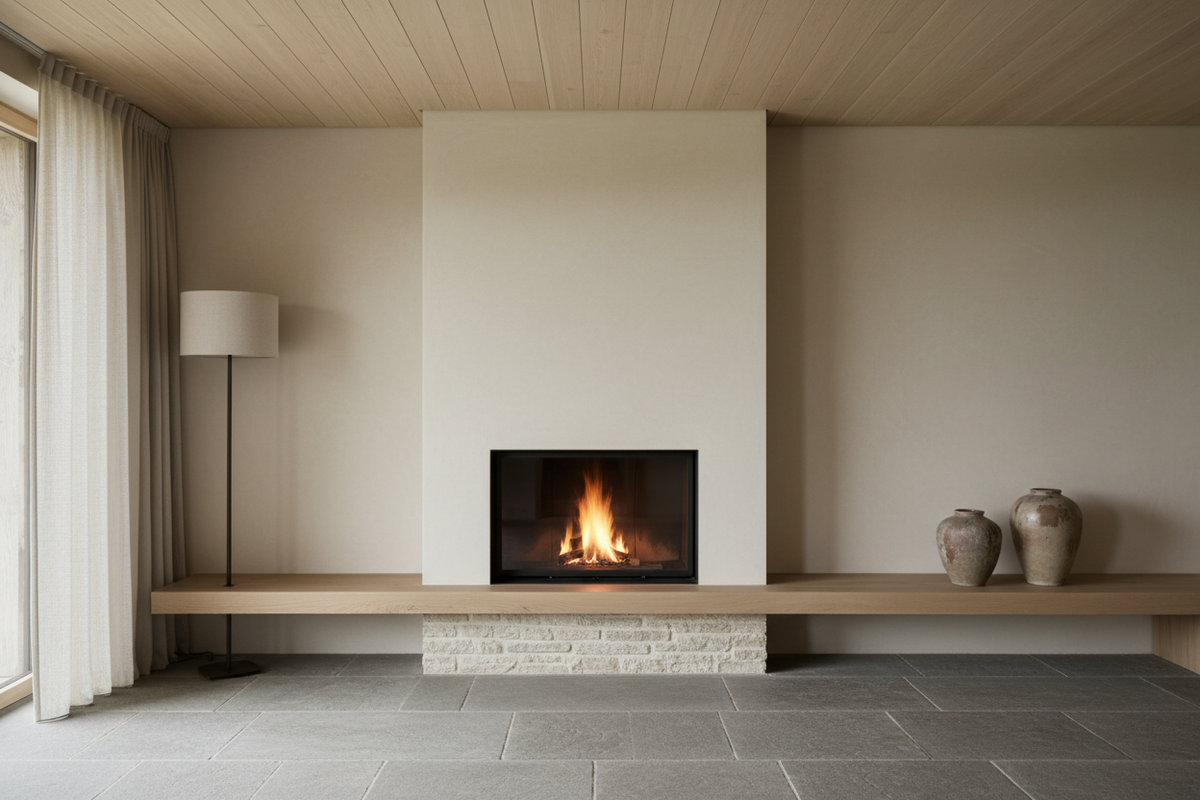

Erst wenn die technische Konstruktion steht, wird die sichtbare Oberfläche ausgeführt. Möglich sind beispielsweise mineralische Ofenbauplatten, keramische Materialien, Naturstein oder andere für die jeweilige Anwendung geeignete Baustoffe.
Dabei darf die gestalterische Planung die technische Funktion nicht beeinträchtigen. Luftöffnungen lassen sich beispielsweise optisch zurückhaltend integrieren, können aber nicht einfach entfallen, wenn sie für das geplante System erforderlich sind.
Die Verkleidung beeinflusst, wie der Kamin Wärme abgibt
Die äußere Form ist nicht nur eine gestalterische Entscheidung. Konstruktion und Material beeinflussen auch, wie sich die abgegebene Wärme im Raum verteilt.
Bereich |
Einfluss auf die Nutzung |
|---|---|
Große Sichtscheibe |
hoher direkter Strahlungsanteil in Richtung des Raumes |
Konvektionsöffnungen |
schnelle Wärmeabgabe über erwärmte Raumluft |
massive Verkleidung |
kann einen Teil der Wärme aufnehmen und zeitversetzt abgeben |
zusätzliche Speicherbauteile |
können die Wärmeabgabe stärker strecken |
kompakte Heizkammer |
erfordert besonders sorgfältige Planung der Abstände und Luftwege |
Wer beispielsweise eine möglichst glatte Kaminwand ohne sichtbare Lüftungsgitter möchte, sollte diesen Wunsch bereits während der Planung nennen. Je nach System kann eine andere Konstruktion erforderlich werden als bei einem klassischen Warmluftkamin.
Auch Fernseher, Regale, Holzbalken oder Einbaumöbel in unmittelbarer Nähe sollten früh eingeplant werden. Die Frage ist nicht nur, ob genügend Platz vorhanden ist. Entscheidend ist ebenso, welchen Temperaturen diese Bauteile später ausgesetzt wären.
Dasselbe gilt für Steckdosen, Leitungen oder andere technische Installationen innerhalb angrenzender Wände. Was vor dem Bau noch leicht versetzt werden kann, lässt sich hinter einer fertigen Kaminverkleidung nur mit erheblichem Aufwand ändern.
Vor dem ersten Feuer stehen Kontrolle und Abnahme
Mit dem letzten Putzstrich ist die Feuerstätte noch nicht automatisch betriebsbereit. Nach Abschluss der Arbeiten müssen die vorgesehenen Kontrollen und die erforderliche Abnahme erfolgen.
Der bevollmächtigte Bezirksschornsteinfeger spielt dabei eine zentrale Rolle. Welche Unterlagen und Prüfungen im konkreten Fall benötigt werden, hängt unter anderem von Feuerstätte, Schornstein und den landesrechtlichen Vorgaben ab.
Sinnvoll ist, wichtige Unterlagen nicht erst nach dem Bau zusammenzusuchen. Dazu gehören insbesondere Herstellerunterlagen des Einsatzes sowie Dokumentationen zu verwendeten Systembauteilen.
Vor der ersten Inbetriebnahme sollte außerdem geklärt sein:
- Sind alle vorgesehenen Luftöffnungen frei?
- Ist der Abgasweg vollständig hergestellt?
- Lassen sich notwendige Revisionsbereiche erreichen?
- Sind Schutzabstände im Umfeld eingehalten?
- Sind noch Baufeuchte, Putz oder Beschichtungen zu beachten?
- Welche Vorgaben macht der Hersteller für die erste Inbetriebnahme?
Bei neuen Feuerstätten können während der ersten Heizvorgänge Gerüche entstehen, beispielsweise wenn Beschichtungen erstmals stärker erwärmt werden oder Restfeuchtigkeit aus Bauteilen entweicht. Hinweise zum Anheizen und zu möglichen Einbrennprozessen sollten deshalb der Dokumentation des jeweiligen Einsatzes entnommen werden.
Was bei der Planung am Ende wirklich zählt
Ein Kamineinsatz funktioniert nur im Zusammenspiel mit seiner Umgebung. Der Schornstein muss passen, Verbrennungsluft muss verfügbar sein und die Heizkammer braucht ausreichend dimensionierte Abstände sowie funktionierende Luftwege. Dazu kommen Wärmeschutz, Wartungszugänge und eine Verkleidung, die zum technischen Konzept passt.
Deshalb sollte die äußere Gestaltung nicht getrennt vom inneren Aufbau geplant werden. Viele spätere Einschränkungen entstehen genau dann, wenn zunächst eine Wunschform festgelegt und die Technik anschließend irgendwie darin untergebracht werden soll.
Wer Konstruktion und Gestaltung gemeinsam plant, weiß vor Baubeginn, wie groß die Anlage tatsächlich wird, wo Öffnungen notwendig sind und welche Bereiche dauerhaft zugänglich bleiben müssen.
