Warum der Durchmesser des Ofenrohrs nicht beliebig gewählt werden kann

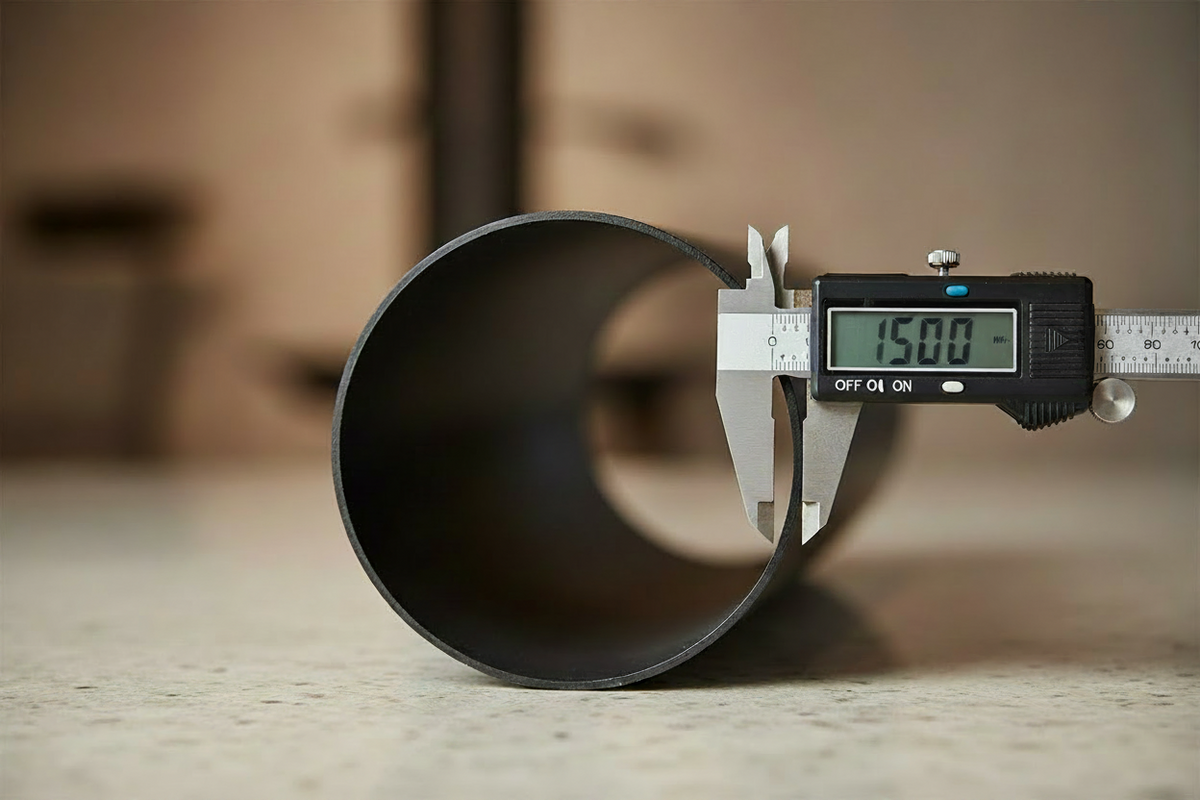

Der Rauchrohranschluss eines Kaminofens ist Teil der technischen Auslegung des Geräts. Bei vielen modernen Kaminöfen beträgt der Anschlussdurchmesser beispielsweise 150 mm. Kleinere Öfen können andere Maße besitzen.
Dieser Wert ist nicht einfach eine Empfehlung für ein passendes Rohr aus dem Zubehörregal. Der Hersteller hat die Feuerstätte für bestimmte Abgasbedingungen geprüft und gibt unter anderem Werte wie diese an:
- Rauchrohrdurchmesser
- Abgastemperatur
- Abgasmassenstrom
- erforderlicher Förderdruck
- Nennwärmeleistung
Diese Werte hängen miteinander zusammen.
Wird der Querschnitt des Verbindungsstücks verändert, verändert sich auch das Strömungsverhalten der Abgase. Bei einem kleineren Rohr steigt beispielsweise der Strömungswiderstand. Eine Erweiterung kann dagegen die Strömungsgeschwindigkeit verringern.
Hinzu kommen weitere Widerstände durch Bögen, waagerechte Rohrstrecken und Übergangsstücke. Ein einzelner Adapter sieht zunächst unspektakulär aus, wird bei der Berechnung der gesamten Abgasführung aber mit berücksichtigt.
Deshalb ist die Frage nicht nur:
„Welcher Adapter passt auf mein Ofenrohr?“
Sondern vielmehr:
„Funktioniert die gesamte Abgasanlage mit diesem Querschnitt weiterhin sicher?“
Genau dafür werden bei Bedarf Schornsteinberechnungen durchgeführt. Wärme- und strömungstechnische Berechnungen von Abgasanlagen erfolgen üblicherweise nach DIN EN 13384.
Reduzierung des Ofenrohrs: Warum sie besonders kritisch ist
Von einer Reduzierung spricht man, wenn der freie Rohrquerschnitt kleiner wird. Ein typisches Beispiel wäre ein Kaminofen mit einem Rauchrohranschluss von 150 mm, der an einen vorhandenen Anschluss mit 130 mm angeschlossen werden soll.
Technisch kann ein passendes Reduzierstück problemlos erhältlich sein. Das sagt jedoch nichts darüber aus, ob die Feuerstätte damit betrieben werden darf.
Warum ein kleinerer Durchmesser Probleme verursachen kann
Ein kleinerer Querschnitt erhöht den Widerstand, den die Abgase auf ihrem Weg überwinden müssen. Dadurch kann der am Kaminofen benötigte Förderdruck unterschritten werden.
Mögliche Folgen sind beispielsweise:
- schlechteres Anzündverhalten
- träger Abtransport der Rauchgase
- Rauch beim Öffnen der Feuerraumtür
- ungünstiges Verbrennungsverhalten
- verstärkte Ablagerungen im Abgasweg
Wie stark sich eine Verengung auswirkt, hängt allerdings von der gesamten Anlage ab. Ein kurzer, gerader Anschluss an einen gut dimensionierten Schornstein verhält sich anders als ein langer Rauchrohrweg mit mehreren Bögen.
Eine pauschale Aussage wie „150 auf 130 mm funktioniert noch“ wäre deshalb fachlich zu kurz gegriffen.
Besonders wichtig ist die Montageanleitung der Feuerstätte. Einige Hersteller verlangen bei einem vom vorgesehenen Anschlussdurchmesser abweichenden Rauchrohr ausdrücklich eine vorherige Abstimmung mit dem zuständigen Schornsteinfegerbetrieb.
Eine Reduzierung direkt hinter dem Ofen sollte daher nicht eigenmächtig eingebaut werden.
Erweiterungen sind häufig einfacher – aber ebenfalls nicht automatisch zulässig
Bei einer Erweiterung wird das Rauchrohr größer. Ein Kaminofen mit 150-mm-Anschluss wird beispielsweise über ein Übergangsstück an ein 180-mm-Verbindungsstück oder einen entsprechend größeren Anschluss geführt.
Das wirkt zunächst weniger problematisch als eine Reduzierung, weil der Abgasweg nicht verengt wird. Ganz ohne Auswirkungen bleibt die Änderung trotzdem nicht.
Mit größer werdendem Querschnitt sinkt bei gleichem Abgasvolumen die Strömungsgeschwindigkeit. Die Abgase können sich stärker abkühlen. Unter ungünstigen Bedingungen verändert sich dadurch das Zugverhalten der gesamten Anlage.
Entscheidend ist außerdem, wo die Querschnittsänderung stattfindet.
Situation |
Technische Einordnung |
|---|---|
Rauchrohr entspricht dem Ofenanschluss |
In der Regel die naheliegende Ausführung |
Erweiterung im Verbindungsstück |
Möglich, wenn die gesamte Abgasführung dafür geeignet ist |
Reduzierung gegenüber dem Geräteanschluss |
Besonders sorgfältig prüfen |
Größerer Schornsteinquerschnitt hinter dem Wandanschluss |
Nicht automatisch problematisch; muss zur Feuerstätte passen |
Mehrere Querschnittswechsel |
Erhöhen den Planungsbedarf und beeinflussen die Strömungsverhältnisse |
Ein vorhandener Schornstein muss also nicht denselben Innendurchmesser besitzen wie das Rauchrohr des Ofens. Solche Kombinationen sind vollkommen üblich.
Der Schornstein selbst wird anhand seiner Höhe, seines Querschnitts, seiner Bauart und weiterer Eigenschaften bewertet. Entscheidend ist, dass die Abgase unter den vorgesehenen Betriebsbedingungen zuverlässig ins Freie abgeführt werden.
Wann eine Schornsteinberechnung sinnvoll oder erforderlich wird
Bei einem unkomplizierten Standardanschluss kann der Fachbetrieb häufig schnell beurteilen, ob Feuerstätte und Schornstein zusammenpassen. Sobald die Geometrie davon abweicht, wird eine rechnerische Prüfung wichtiger.
Dabei werden nicht nur zwei Rohrdurchmesser miteinander verglichen.
In die Bewertung können unter anderem einfließen:
-
Abgastemperatur der Feuerstätte
Sie beeinflusst den thermischen Auftrieb im Schornstein. -
Abgasmassenstrom
Er beschreibt, welche Abgasmenge während des Betriebs abgeführt werden muss. -
Erforderlicher Förderdruck
Der Kaminofen benötigt einen bestimmten Unterdruck, damit die Verbrennung wie vorgesehen funktioniert. -
Schornsteinhöhe und Schornsteinquerschnitt
Beide beeinflussen den verfügbaren Förderdruck. -
Länge des Verbindungsstücks
Lange Rohrstrecken verursachen zusätzliche Strömungswiderstände. -
Anzahl und Winkel der Bögen
Jede Richtungsänderung erhöht den Widerstand des Abgaswegs. -
Querschnittsänderungen
Reduzierungen und Erweiterungen werden ebenfalls berücksichtigt.
Eine Berechnung kann dadurch ergeben, dass eine Kombination funktioniert, die auf den ersten Blick ungewöhnlich erscheint. Umgekehrt kann ein optisch völlig normaler Anschluss problematisch sein, wenn beispielsweise ein kurzer Schornstein, eine lange waagerechte Rauchrohrstrecke und mehrere Bögen zusammenkommen.
Ein Beispiel aus der Praxis
Angenommen, ein Kaminofen besitzt einen Rauchrohranschluss von 150 mm. In der Wand befindet sich ein alter Anschluss für 130 mm.
Die einfachste handwerkliche Lösung wäre ein Reduzierstück von 150 auf 130 mm.
Bevor dieses eingebaut wird, müssen jedoch mindestens die Herstellerangaben und die vorhandene Abgasanlage geprüft werden. Ist die Reduzierung für das Gerät nicht vorgesehen oder reicht der verfügbare Förderdruck anschließend nicht mehr aus, muss eine andere Lösung gefunden werden.
Das kann beispielsweise bedeuten, den Wandanschluss anzupassen oder die Abgasführung anders auszuführen.
So gehst du bei unterschiedlichen Anschlussdurchmessern sinnvoll vor
Wenn Ofen und vorhandener Schornsteinanschluss unterschiedliche Durchmesser besitzen, solltest du nicht zuerst einen Adapter bestellen. Sinnvoller ist eine kurze technische Bestandsaufnahme.
Prüfe zunächst folgende Punkte:
- Welchen Rauchrohrdurchmesser gibt der Hersteller für den Kaminofen vor?
- Welchen Durchmesser besitzt das vorhandene Wandfutter?
- Welchen Querschnitt besitzt der Schornstein?
- Wie lang wird das Verbindungsstück?
- Sind Bögen oder längere waagerechte Abschnitte vorgesehen?
- Welchen Förderdruck benötigt die Feuerstätte?
- Gibt es Vorgaben des Herstellers zu abweichenden Rohrdurchmessern?
Anschließend kann der zuständige Schornsteinfegerbetrieb beurteilen, ob die geplante Kombination grundsätzlich passt oder ob eine Berechnung notwendig ist.
Das ist besonders vor dem Kauf eines neuen Kaminofens sinnvoll. Wer erst nach der Lieferung feststellt, dass Ofenstutzen, Rauchrohr und vorhandener Anschluss nicht sinnvoll miteinander kombiniert werden können, produziert sich unnötige Zusatzarbeit.
Auch Adapter und Formstücke selbst müssen für den vorgesehenen Einsatzzweck geeignet sein. Verbindungsstellen müssen dicht ausgeführt werden, und das Rauchrohr darf beim Übergang in den Schornstein nicht störend in dessen freien Querschnitt hineinragen.
Entscheidend ist immer die gesamte Abgasführung
Ein Unterschied zwischen zwei Rohrdurchmessern ist nicht automatisch ein Ausschlusskriterium. Ebenso wenig bedeutet ein passender Adapter automatisch, dass die geplante Konstruktion funktioniert.
Besonders bei einer Verkleinerung des vom Kaminofen vorgesehenen Rauchrohrquerschnitts ist Vorsicht sinnvoll. Erweiterungen können technisch einfacher umzusetzen sein, müssen aber ebenfalls zur restlichen Abgasanlage passen.
Die verlässlichste Reihenfolge ist daher: Herstellerdaten prüfen, vorhandenen Schornstein berücksichtigen und anschließend die geplante Abgasführung bewerten lassen. Bei Zweifeln schafft eine Berechnung nach DIN EN 13384 Klarheit. So wird nicht nur geprüft, ob die Rohre mechanisch zusammenpassen, sondern ob die Abgase unter den vorgesehenen Betriebsbedingungen tatsächlich sicher abgeführt werden.
