Revisionselemente für Reinigung und Kontrolle des Edelstahlschornsteins
Revisionselemente schaffen einen zugänglichen Bereich im Edelstahlschornstein, über den die Abgasanlage kontrolliert und gereinigt werden kann. Je nach Hersteller und System werden dafür auch Bezeichnungen wie Reinigungselement, Reinigungsöffnung oder Prüföffnung verwendet. Gemeint ist jeweils ein dafür vorgesehenes Systembauteil mit einem verschließbaren Zugang zur Abgasführung.
Ein Revisionselement ist deshalb nicht lediglich ein Rohrsegment mit zusätzlicher Tür. Bauart, Nennweite, Temperaturklasse, Verbindungstechnik und konstruktiver Aufbau müssen zum verwendeten Schornsteinsystem passen. Bei einem doppelwandigen Edelstahlschornstein gehört auch das Revisionselement zum gedämmten Systemaufbau; bei einer einwandigen Sanierung wird entsprechend eine dafür vorgesehene einwandige Ausführung benötigt.
Wofür wird eine Reinigungs- oder Prüföffnung benötigt?
Während des Betriebs können sich Verbrennungsrückstände und andere Ablagerungen innerhalb der Abgasanlage bilden. Reinigungs- und Prüföffnungen ermöglichen den notwendigen Zugang zum Schornstein, damit sein innerer Zustand kontrolliert und die Abgasführung mit geeigneten Werkzeugen gereinigt werden kann.
Der Zugang muss dafür tatsächlich nutzbar bleiben. Ein Revisionselement erfüllt seinen Zweck nicht, wenn die Öffnung später durch Möbel, Verkleidungen oder andere Bauteile blockiert wird. Die spätere Erreichbarkeit gehört deshalb bereits zur Planung der Schornsteinanlage.
Auch die Position sollte nicht erst während der Montage spontan festgelegt werden. Die erforderlichen Reinigungs- und Inspektionsmöglichkeiten richten sich nach dem konkreten Schornsteinverlauf und den dafür geltenden Vorgaben.
Wo wird ein Revisionselement im Edelstahlschornstein eingebaut?
Bei vielen Schornsteinaufbauten befindet sich eine Reinigungs- beziehungsweise Prüföffnung im unteren Bereich der senkrechten Abgasanlage. Je nach System kann sie beispielsweise oberhalb einer Grundplatte beziehungsweise Kondensatführung und im Bereich unterhalb des Feuerstättenanschlusses angeordnet werden.
Diese Anordnung darf jedoch nicht als universelles Montageschema für jeden Edelstahlschornstein verstanden werden. Je nach System, Schornsteinhöhe, Verlauf und Zugänglichkeit können andere beziehungsweise zusätzliche Reinigungsmöglichkeiten vorgesehen sein.
Die genaue Lage sollte deshalb anhand der Montageunterlagen des verwendeten Systems geplant und vor der Umsetzung mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden. Gerade bei später schwer erreichbaren Anlagen ist es sinnvoll, diese Frage vor Beginn der Montage zu klären.
Muss die Revisionsöffnung jederzeit zugänglich bleiben?
Eine Reinigungsöffnung muss so angeordnet sein, dass die vorgesehenen Prüf- und Reinigungsarbeiten durchgeführt werden können. Deshalb darf der Zugang nach der Montage nicht dauerhaft zugestellt oder durch spätere Einbauten unbrauchbar gemacht werden.
Das betrifft nicht nur die eigentliche Tür des Revisionselements. Vor der Öffnung muss genügend nutzbarer Raum verbleiben, um den Verschluss zu öffnen und die erforderlichen Reinigungswerkzeuge einsetzen zu können.
Bei der Standortplanung sollte deshalb berücksichtigt werden, ob sich später beispielsweise Möbel, feste Verkleidungen oder andere Hindernisse vor dem Revisionselement befinden könnten. Eine optisch unauffällige Position ist nur dann sinnvoll, wenn die notwendige Zugänglichkeit erhalten bleibt.
Einwandige und doppelwandige Revisionselemente richtig unterscheiden

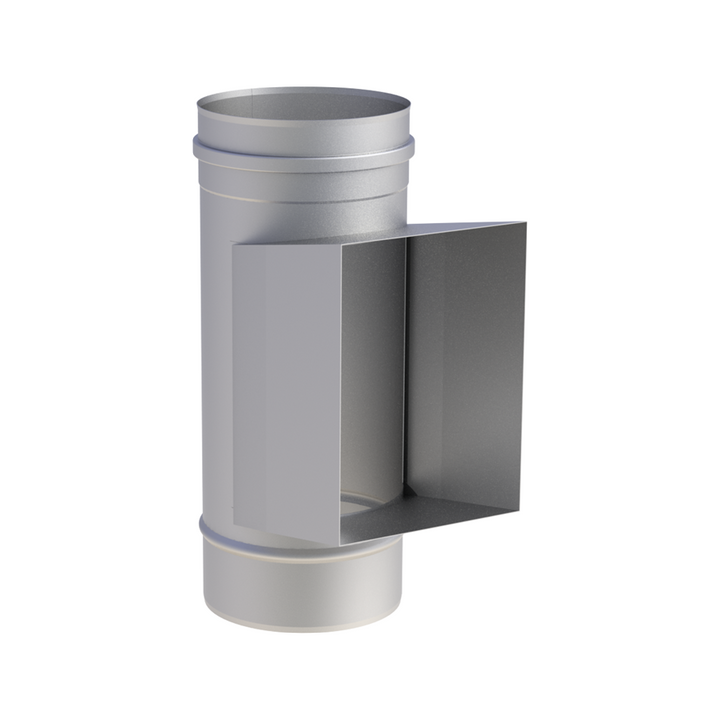

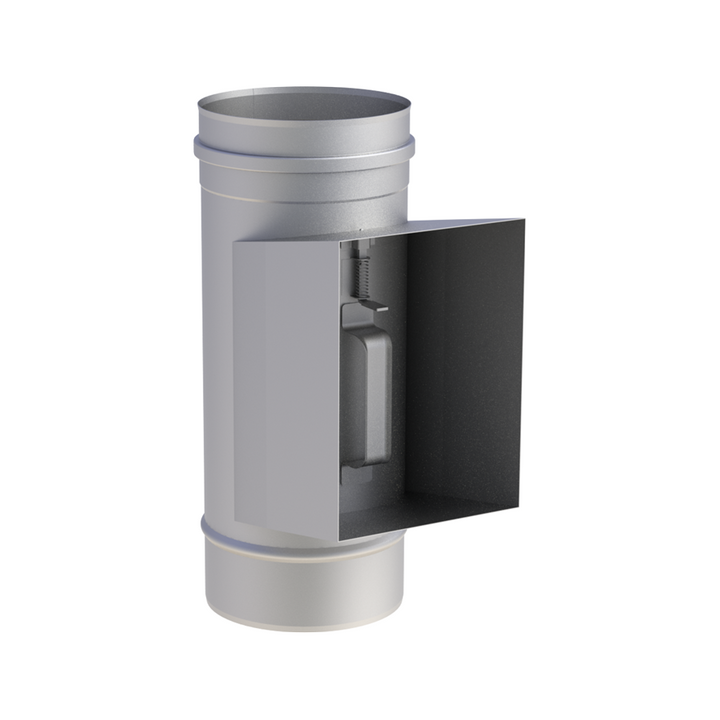

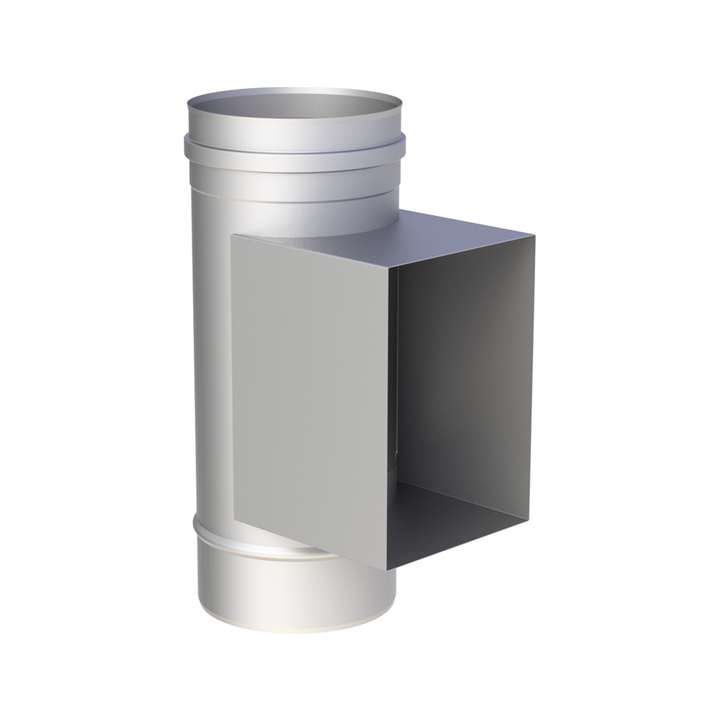

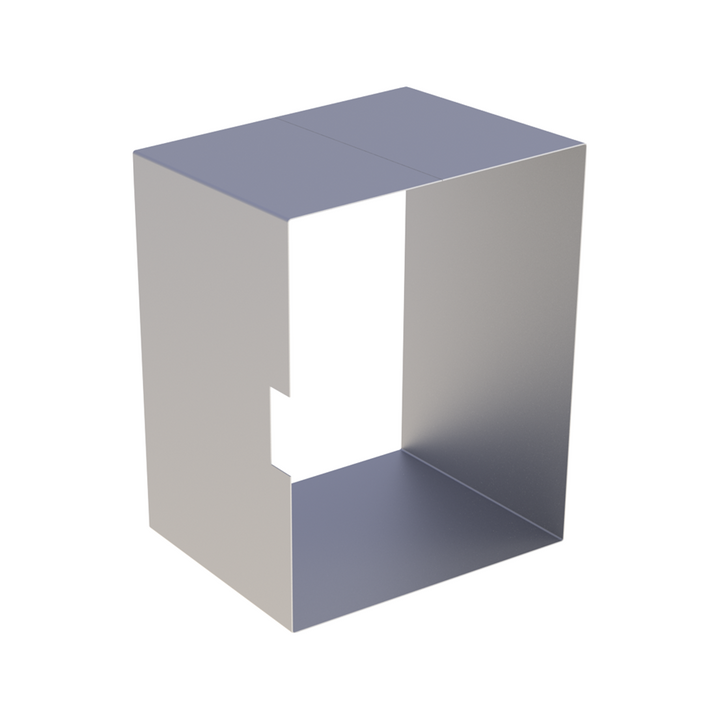

Einwandige Revisionselemente gehören zu einwandigen Abgassystemen und kommen beispielsweise bei der Sanierung vorhandener Schornsteinschächte zum Einsatz. Sie müssen hinsichtlich Nennweite, Werkstoff und Verbindung zum verwendeten Sanierungssystem passen.

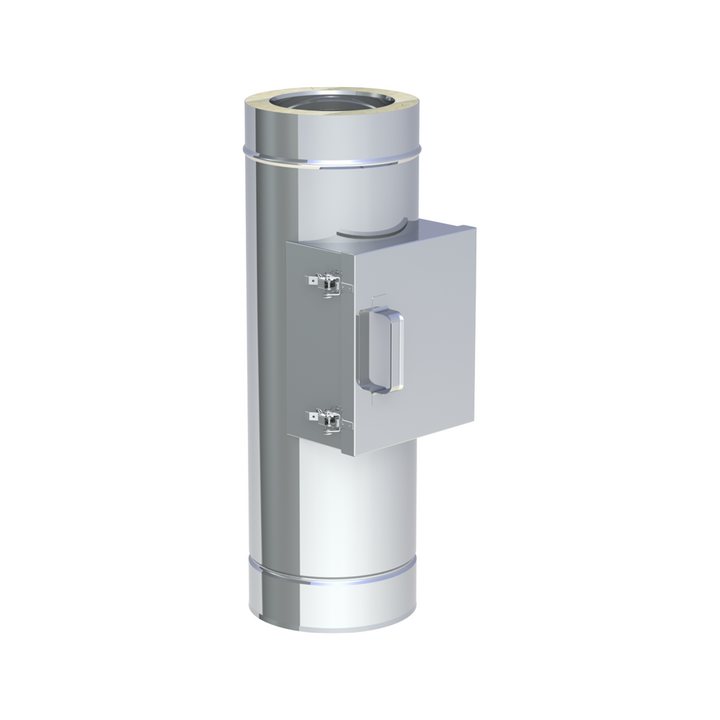

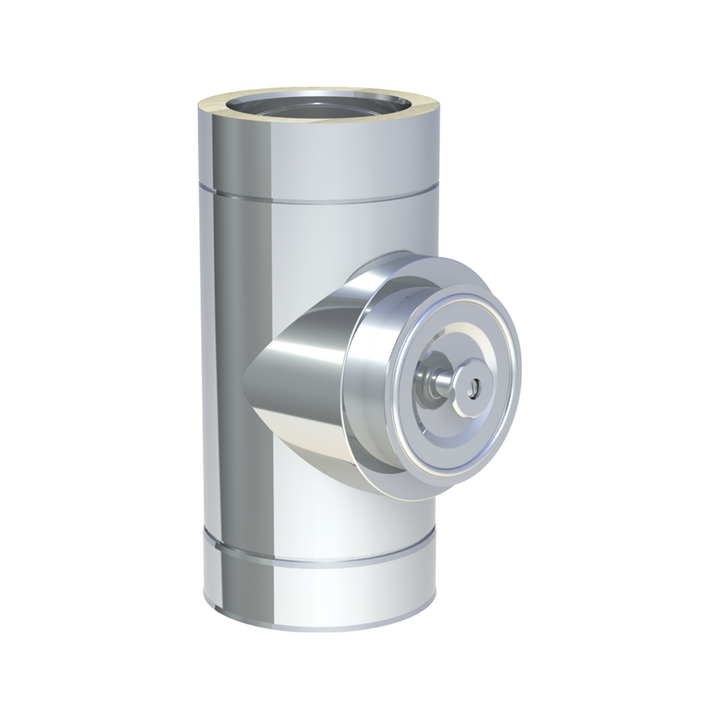

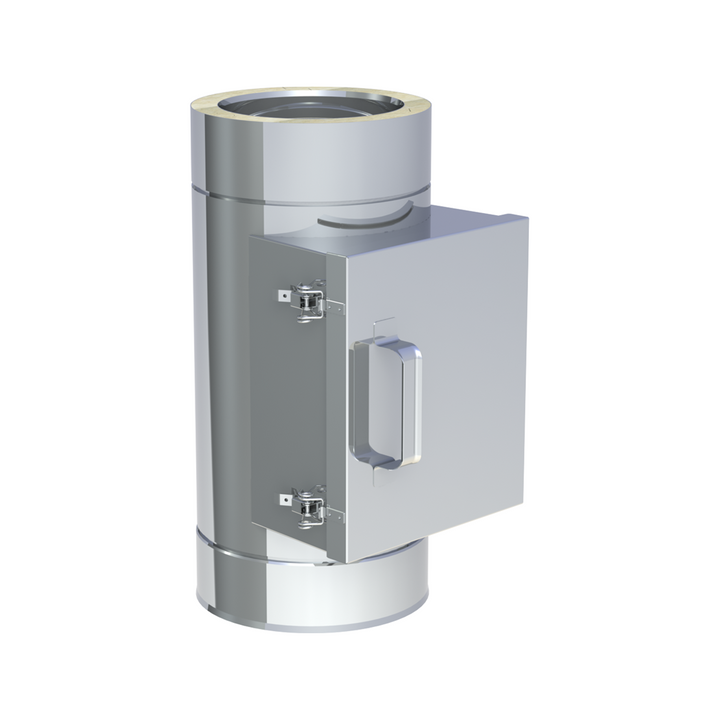

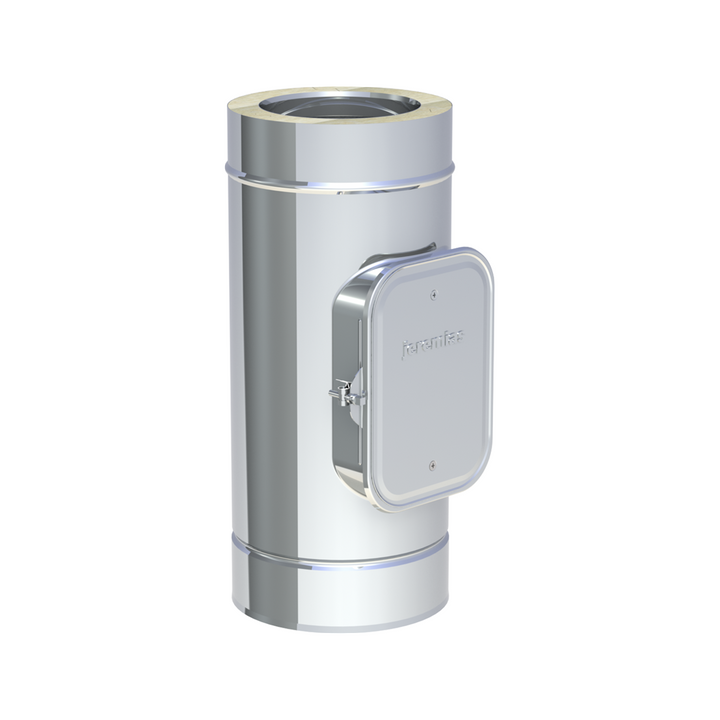

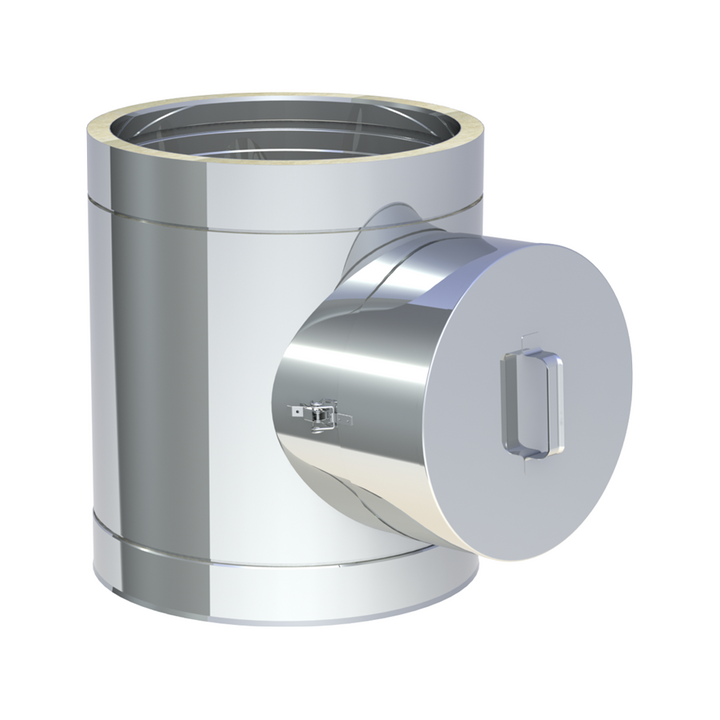

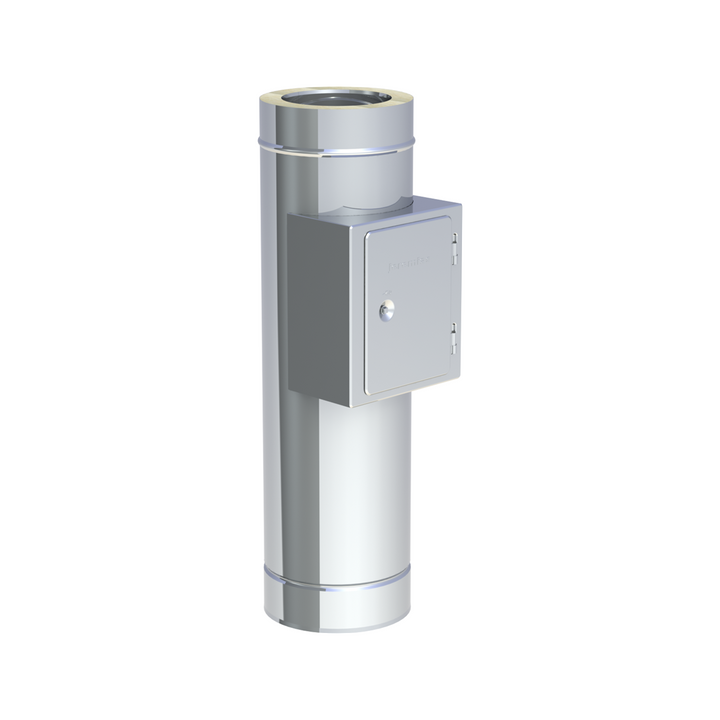

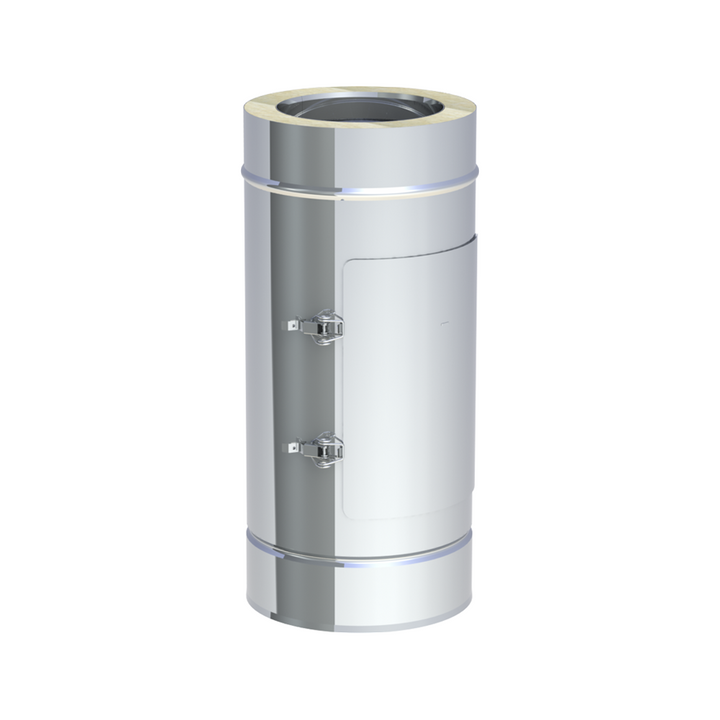

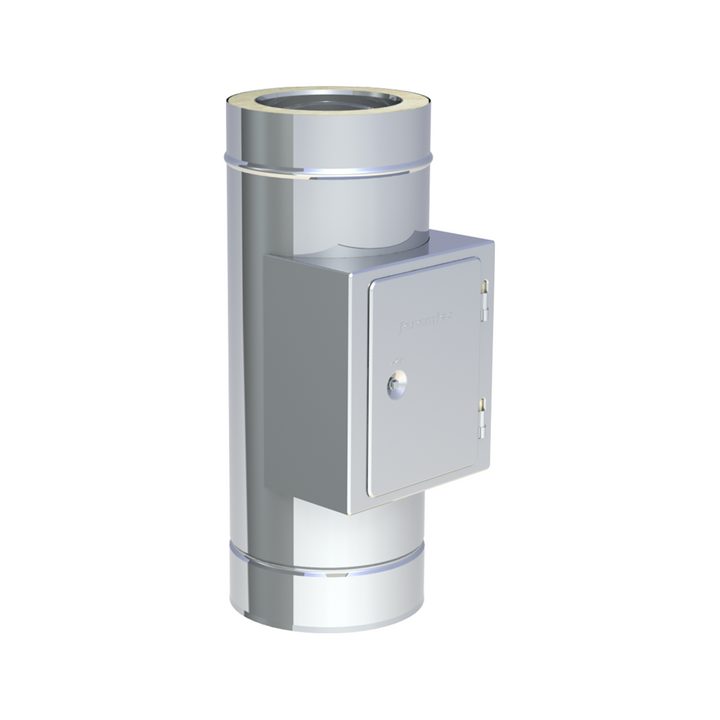

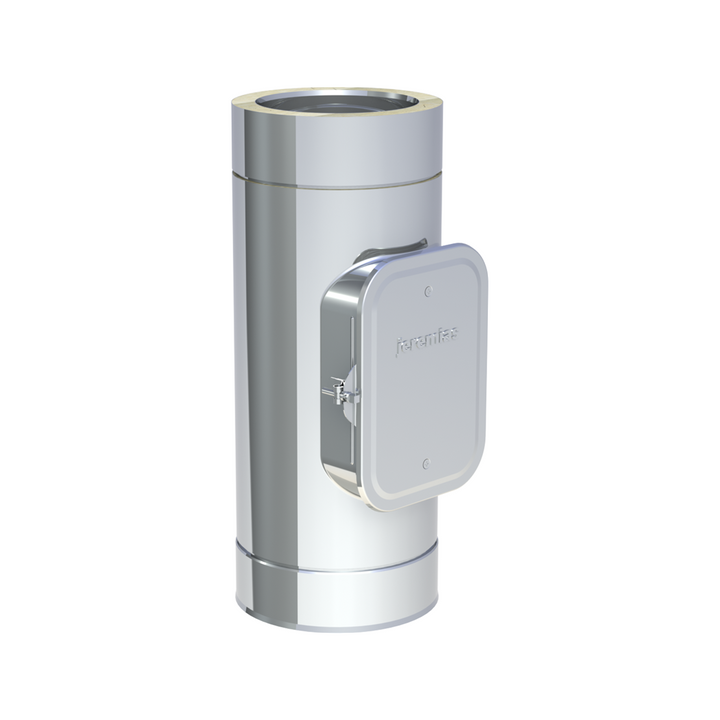

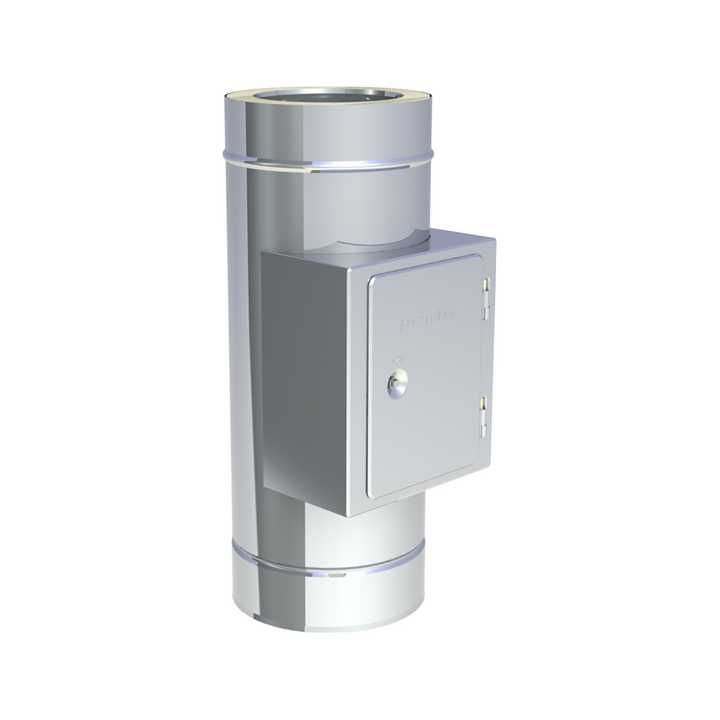

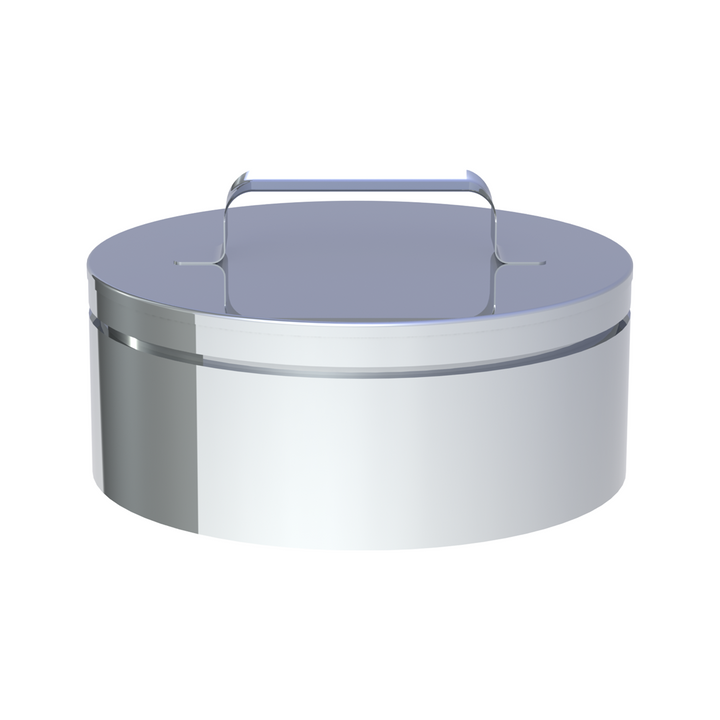

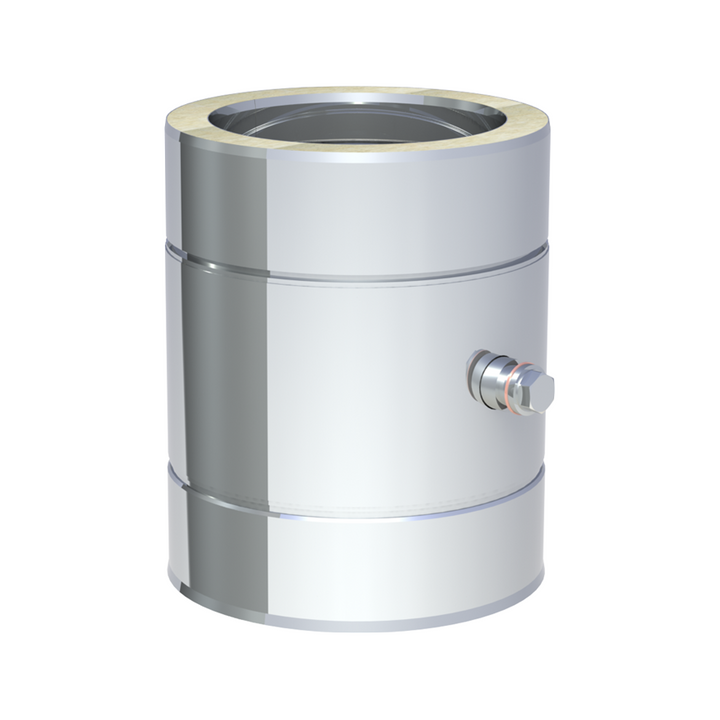

Doppelwandige Revisionselemente sind dagegen Bestandteil eines gedämmten Schornsteinsystems. Neben dem Innenrohr besitzen sie den zur Systemreihe gehörenden Dämm- und Außenmantelaufbau. Dadurch fällt auch das tatsächliche Außenmaß größer aus als der angegebene innere Nenndurchmesser.
Ein einwandiges Revisionselement kann deshalb nicht einfach anstelle eines doppelwandigen Bauteils verwendet werden. Die passende Ausführung ergibt sich aus der Bauart und Systemreihe des gesamten Edelstahlschornsteins.
Nennweite, Temperaturklasse und Systemkompatibilität beachten
Bei der Auswahl eines Revisionselements muss zunächst die Nennweite zum vorhandenen Schornsteinsystem passen. Ein Element mit 150 mm Nennweite ist jedoch nicht automatisch mit jedem Edelstahlschornstein derselben Nennweite kompatibel.
Hersteller verwenden unterschiedliche Steckverbindungen, Muffen, Klemmbänder, Dämmstärken und konstruktive Abmessungen. Zusätzlich können sich Revisionselemente hinsichtlich Temperatur- und Druckklasse sowie ihrer Eignung für unterschiedliche Betriebsweisen unterscheiden.
Deshalb sollten Hersteller und konkrete Systembezeichnung vor der Bestellung eindeutig feststehen. Besonders bei bestehenden Anlagen reicht es nicht aus, lediglich den Rohrdurchmesser zu messen und danach ein optisch ähnliches Revisionselement auszuwählen.
Revisionselement und Schornsteinplanung aufeinander abstimmen
Die Reinigungsmöglichkeit sollte von Beginn an als Bestandteil der Schornsteinplanung berücksichtigt werden. Position der Feuerstätte, Verlauf der Abgasanlage, Revisionselement, mögliche Versätze und spätere Zugänglichkeit beeinflussen sich gegenseitig.
Bei komplexeren Verläufen kann die Frage entstehen, ob eine einzige Reinigungsöffnung für die vorgesehene Reinigung und Überprüfung ausreicht. Eine pauschale Anzahl lässt sich dafür nicht seriös für sämtliche Schornsteinsysteme festlegen. Entscheidend sind Verlauf, Systemvorgaben und die tatsächliche Erreichbarkeit der zu reinigenden Bereiche.
Vor der Bestellung sollte deshalb geprüft werden, welche Revisionselemente die konkrete Systemreihe vorsieht und an welchen Positionen sie eingebaut werden sollen. So bleibt die Abgasanlage auch nach der Montage für Kontrolle und Reinigung zugänglich.
