Gedämmter Ofenrohrbogen Jeremias ISO-LINE 15° | DN 130 & 150

Jeremias ISO-LINE 15° – gedämmter Ofenrohrbogen für präzise Richtungsänderungen

Mit dem gedämmten Ofenrohrbogen Jeremias ISO-LINE 15° lässt sich der Verlauf einer Rauchrohrleitung gezielt um 15 Grad verändern. Der flache Winkel eignet sich besonders, wenn zwischen Kaminofen und Schornsteinanschluss ein geringer seitlicher Versatz ausgeglichen werden muss. Anders als bei stärkeren Rohrbögen bleibt die Richtungsänderung dezent und ermöglicht eine durchdachte Leitungsführung im Wohn- und Sichtbereich.

Der Bogen gehört zum doppelwandigen ISO-LINE-System von Jeremias und besteht aus hochwertigem Edelstahl. Für das Innenrohr wird Edelstahl der Werkstoffgruppe 1.4404 verwendet, während die Außenschale aus Edelstahl 1.4301 gefertigt ist. Beide Rohrwände besitzen eine Materialstärke von jeweils 0,6 mm. Zwischen ihnen befindet sich eine 15 mm starke keramische Dämmung, die den Wärmeübergang zur äußeren Rohrschale reduziert.

Ein wesentlicher Vorteil dieser Konstruktion ist der verringerte Sicherheitsabstand zu brennbaren Bauteilen. Während bei herkömmlichen Ofenrohren häufig 400 mm erforderlich sind, beträgt der geprüfte Mindestabstand beim ISO-LINE-System 200 mm. Dadurch ergeben sich zusätzliche Möglichkeiten bei der Planung einer Ofeninstallation, insbesondere bei begrenzten Platzverhältnissen. Die vorgeschriebenen Abstände und Montagebedingungen müssen dennoch eingehalten werden.

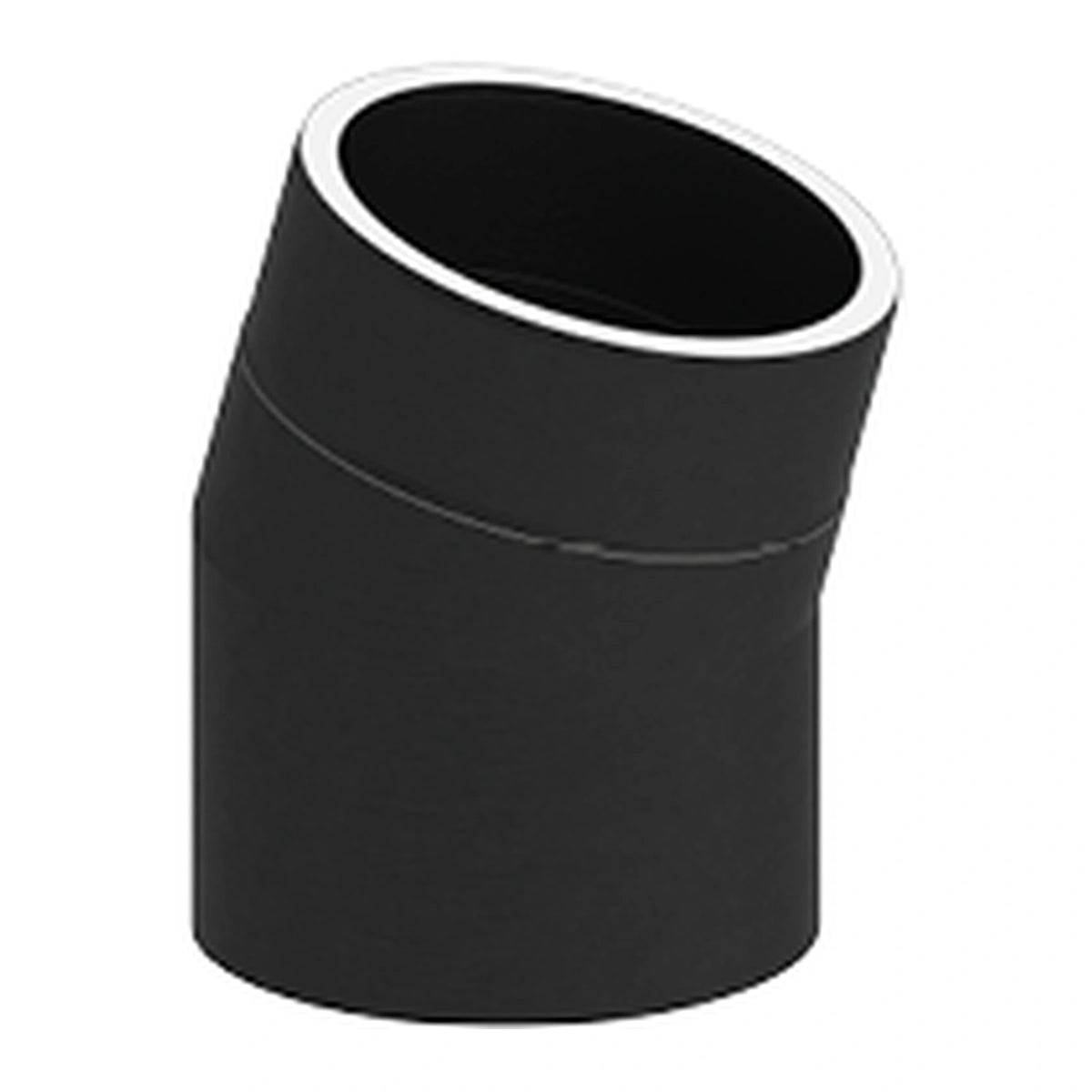

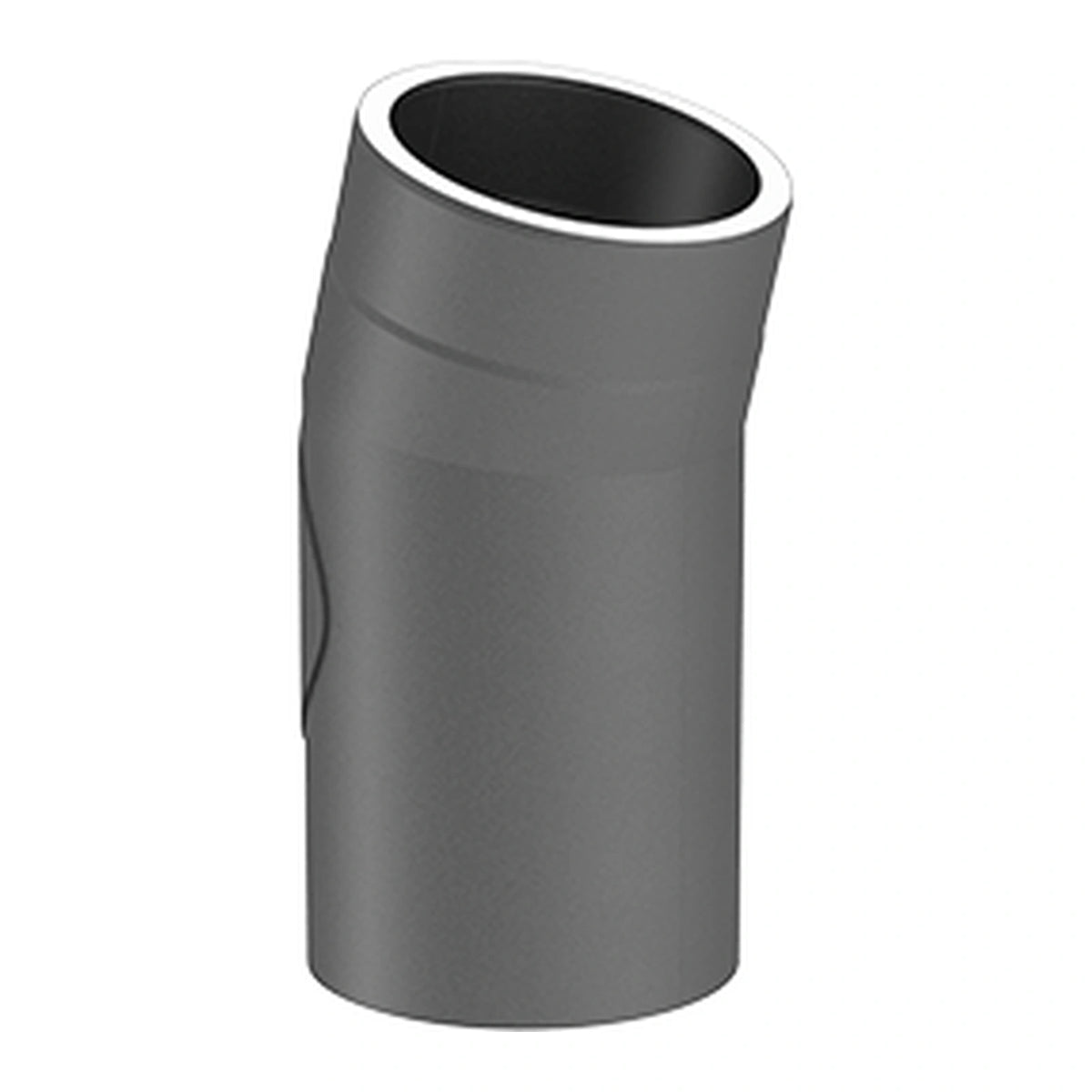

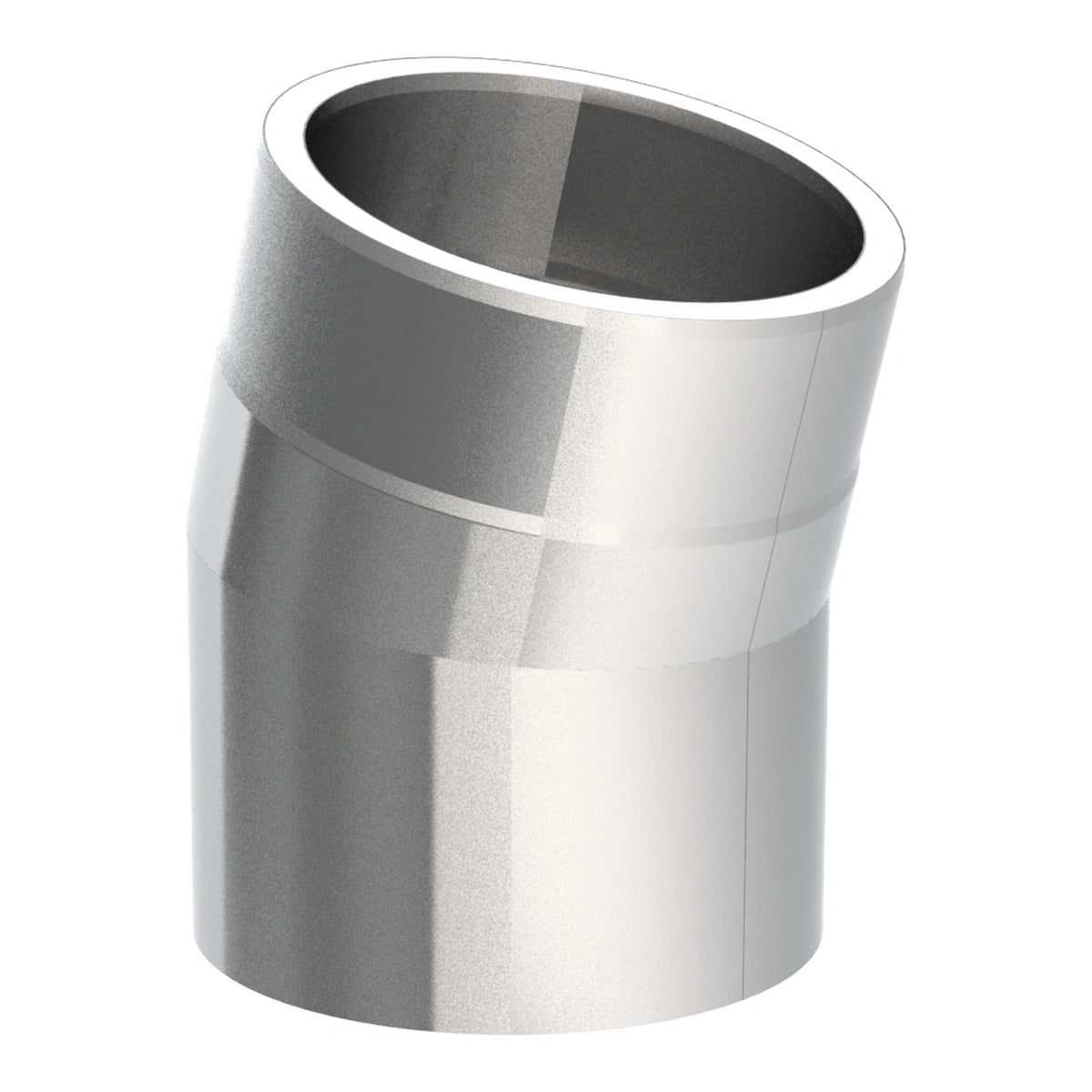

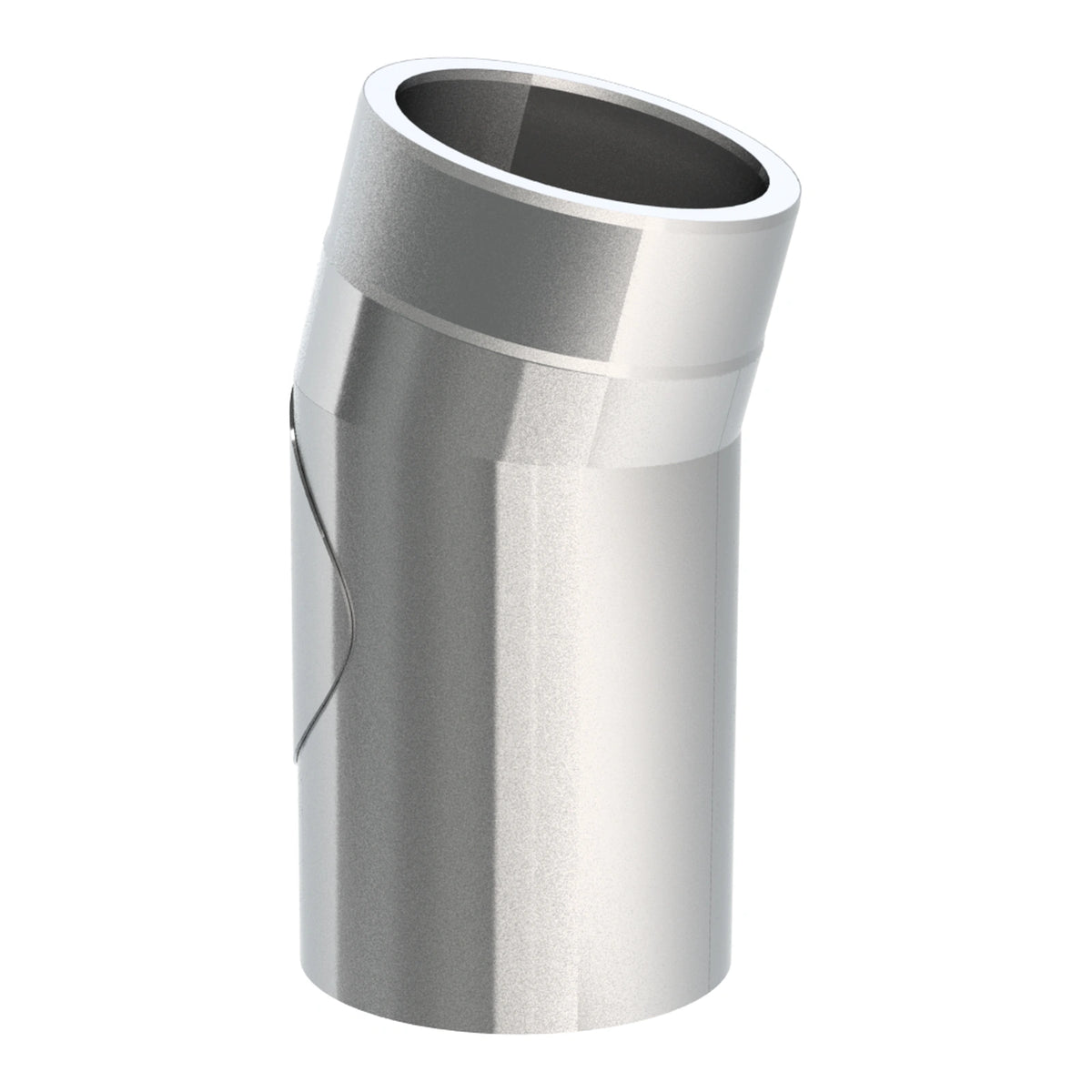

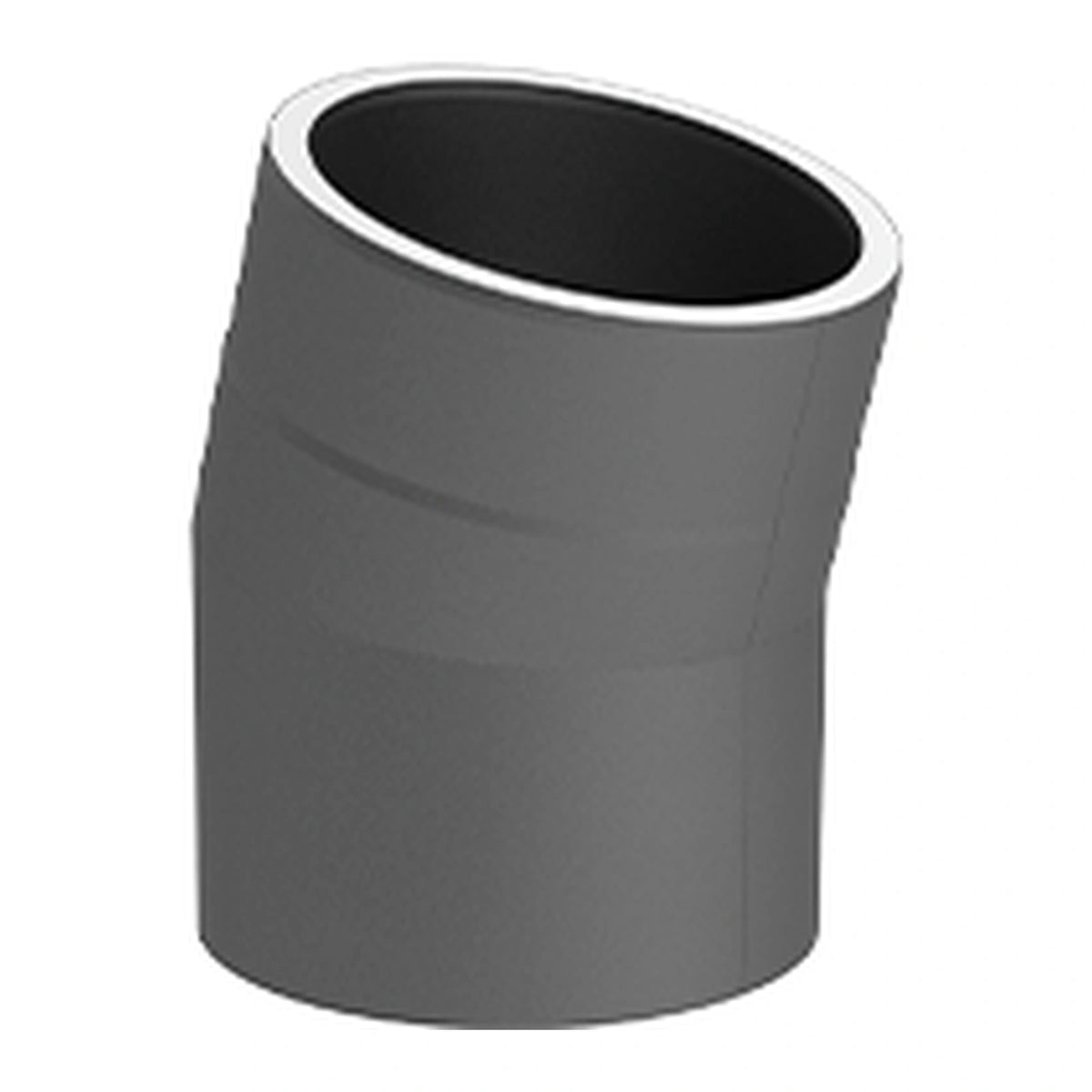

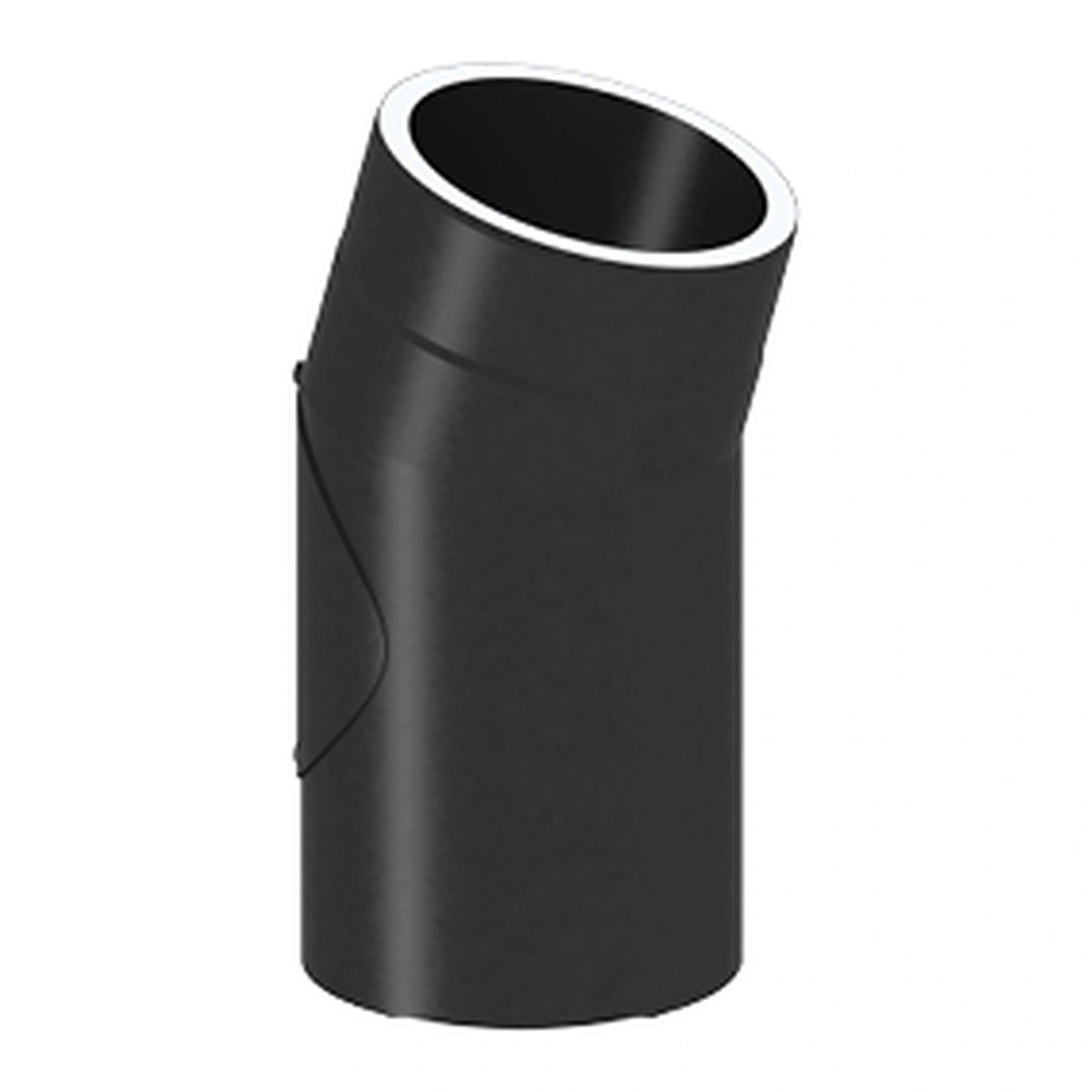

Für die Verbindung mit weiteren ISO-LINE-Rohrelementen verfügt der 15°-Bogen über eingezogene Steckenden. Die einzelnen Komponenten lassen sich dadurch innerhalb des Systems miteinander verbinden. Erhältlich ist der Ofenrohrbogen in den Innendurchmessern DN 130 und DN 150. Die ISO-LINE-Baureihe bietet außerdem Oberflächen in Schwarz, Gussgrau und gebürstetem Edelstahl.

Ausgelegt ist das System für den trockenen Unterdruckbetrieb an Kaminöfen und geeigneten Feuerstätten für feste Brennstoffe. Die Temperaturklassifizierung T450 ermöglicht Abgastemperaturen bis 450 °C. Zusätzlich ist das Rohrsystem rußbrandbeständig und nach DIN EN 1856-2 klassifiziert.

Der Jeremias ISO-LINE 15°-Bogen ist damit eine passende Systemkomponente für Ofeninstallationen, bei denen eine geringe Richtungsänderung, eine gedämmte Rohrführung und reduzierte Abstände zu brennbaren Bauteilen gefragt sind.

Merkmale des Jeremias ISO-LINE 15° Ofenrohrbogens

• 15°-Bogen für geringe Richtungsänderungen und seitlichen Versatzausgleich
• Doppelwandige Edelstahlkonstruktion mit jeweils 0,6 mm Wandstärke innen und außen
• 15 mm starke keramische Dämmung zwischen Innen- und Außenrohr
• Geprüfter Sicherheitsabstand von 200 mm zu brennbaren Bauteilen
• Erhältlich in den Innendurchmessern DN 130 und DN 150
• Eingezogene Steckenden zur Verbindung mit passenden ISO-LINE-Systemelementen
• Für trockenen Unterdruckbetrieb bis 450 °C, rußbrandbeständig nach DIN EN 1856-2
