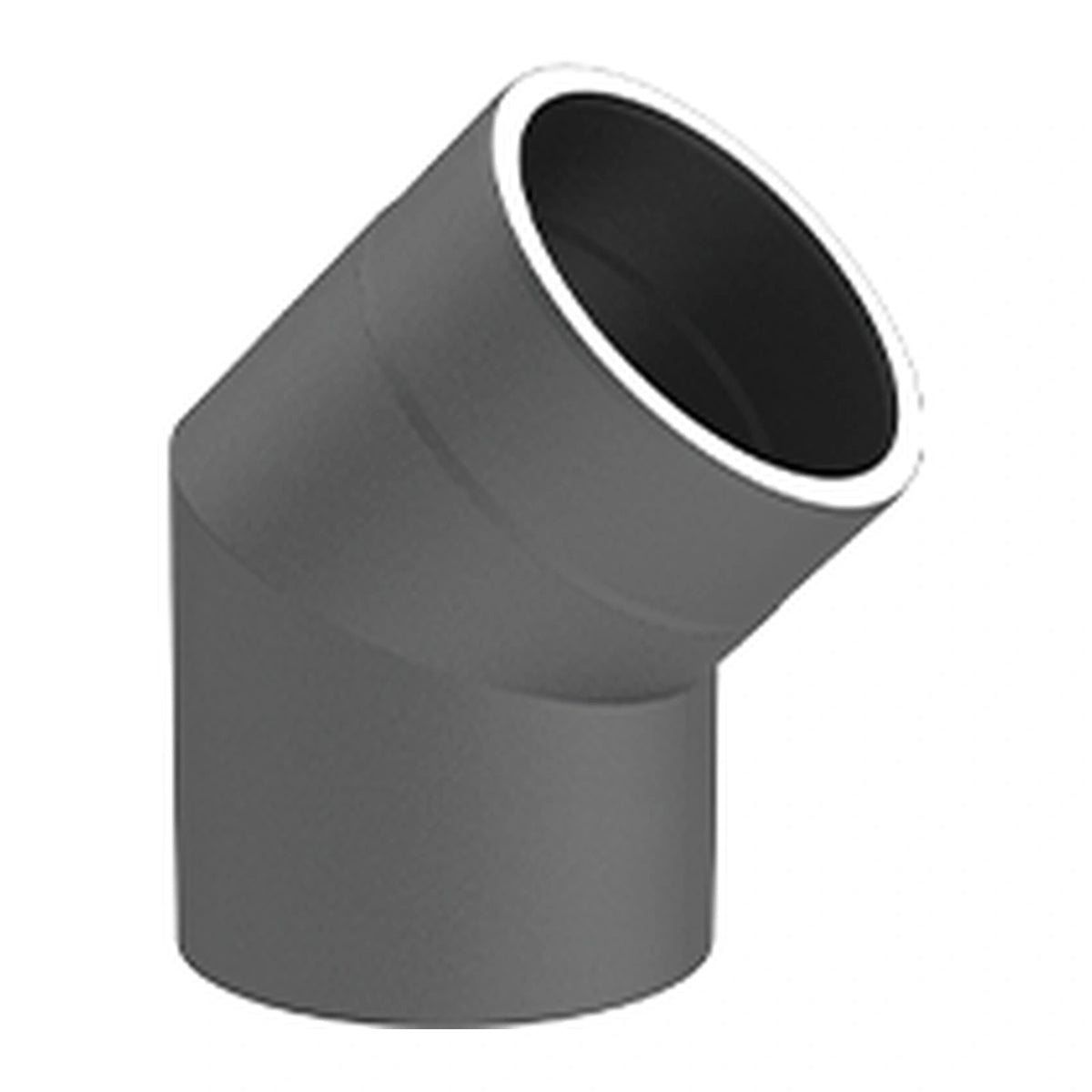

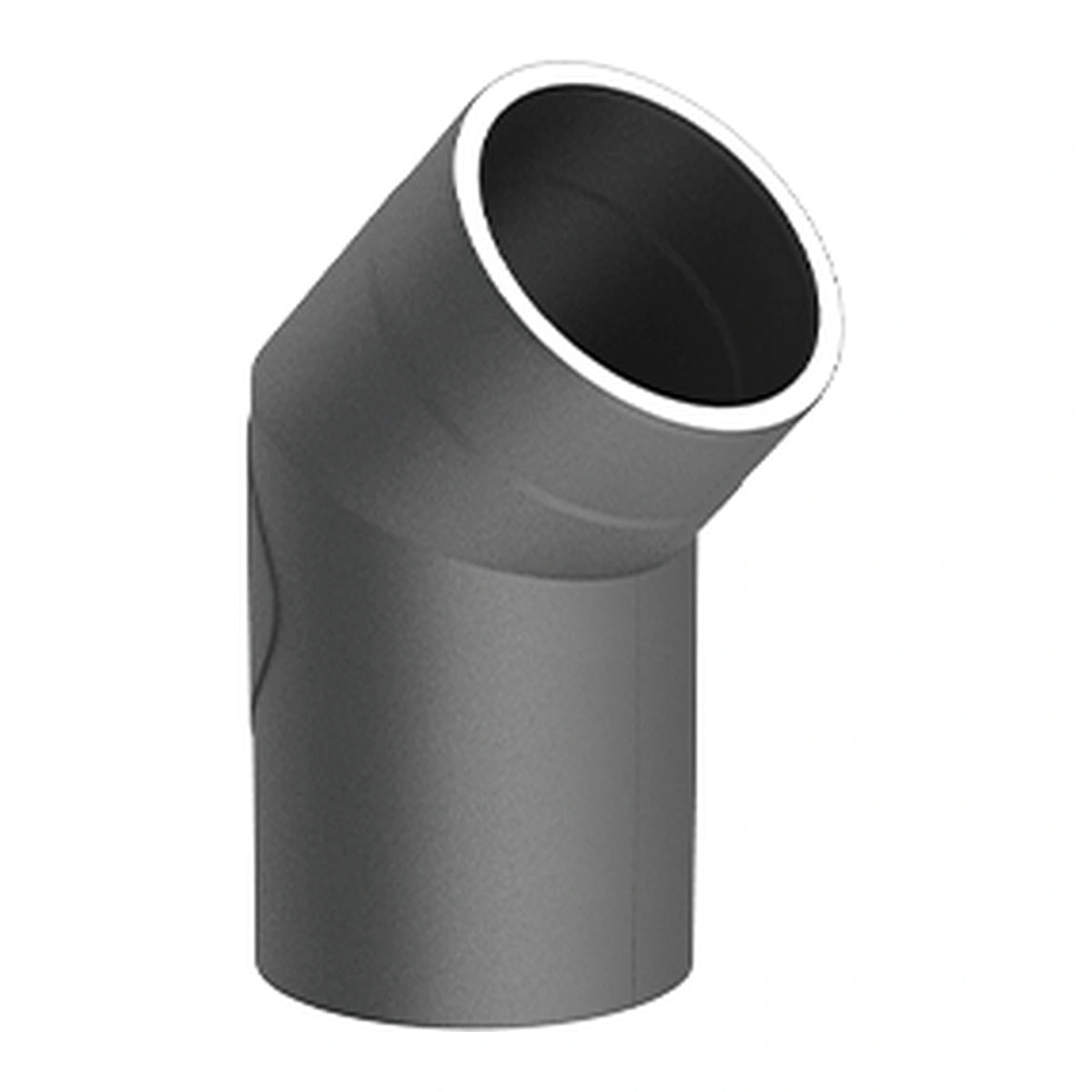

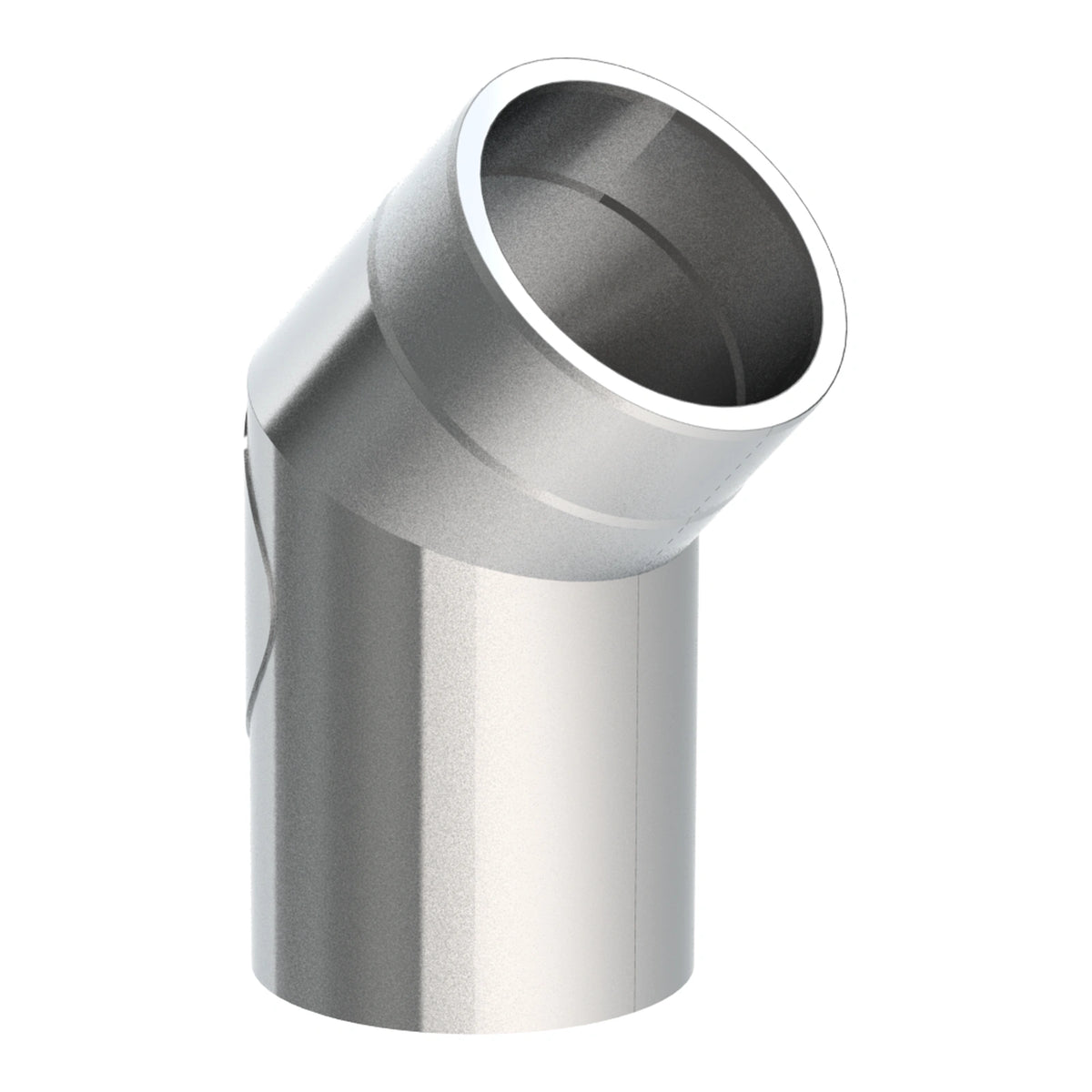

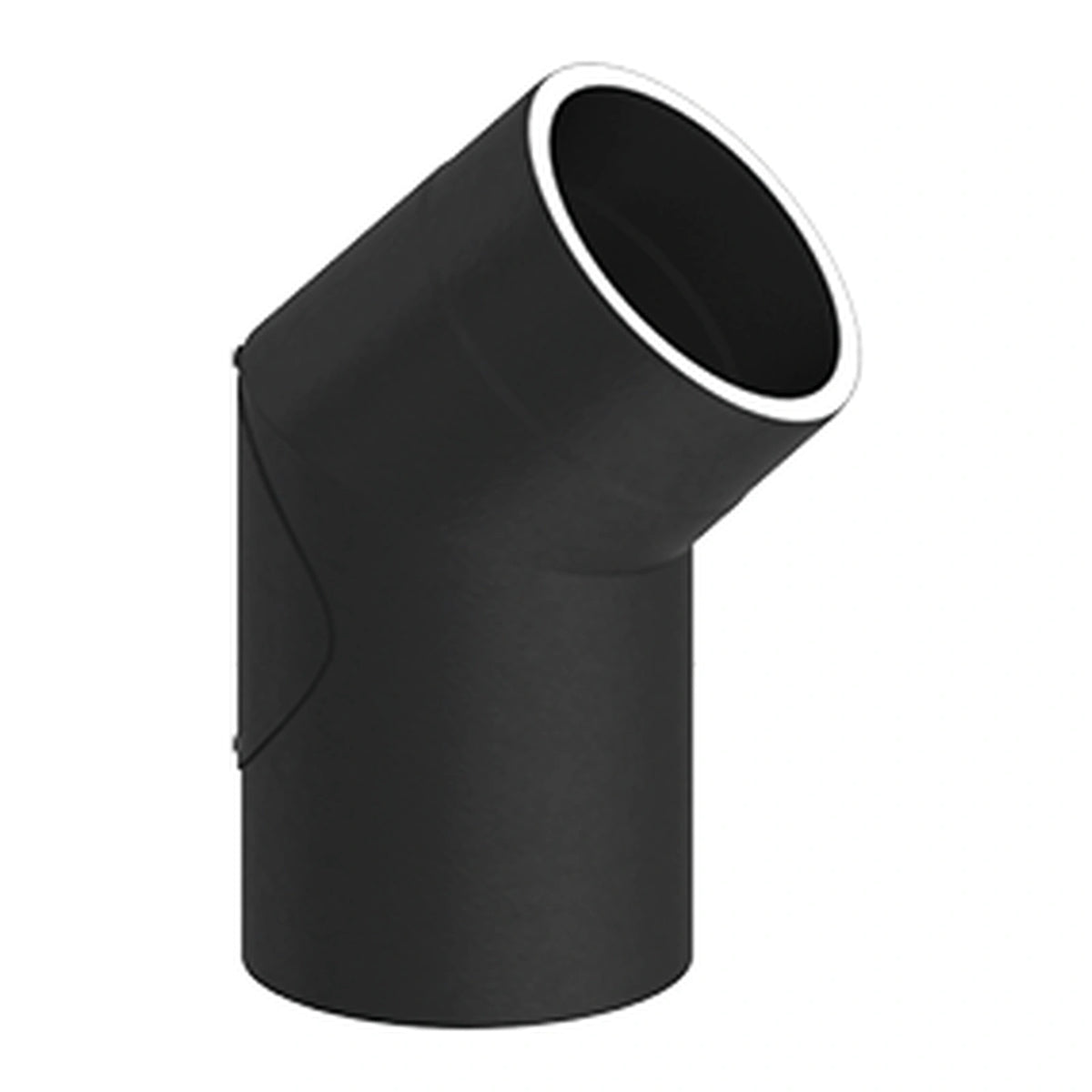

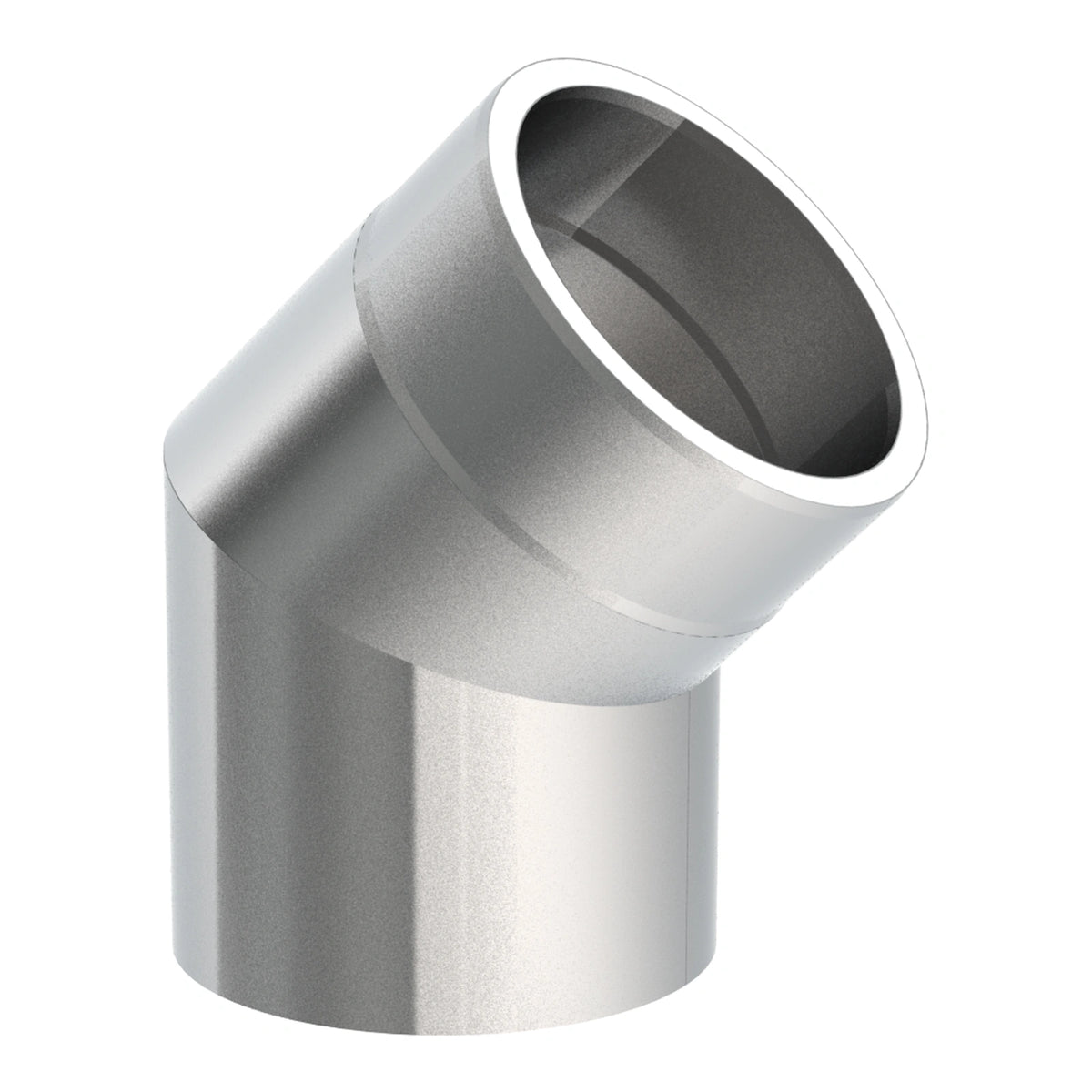

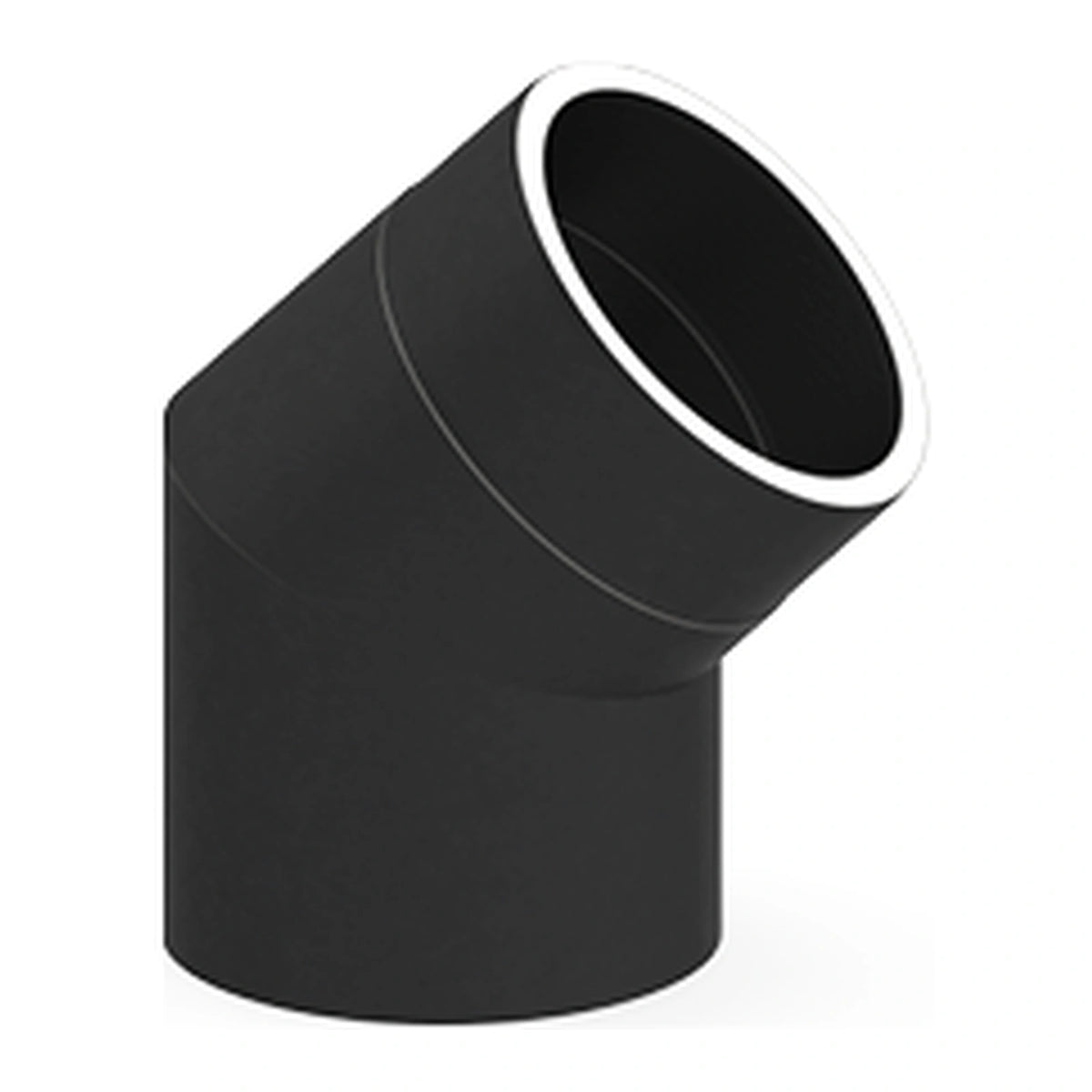

Gedämmter Ofenrohrbogen Jeremias ISO-LINE 45° | DN 130 & 150

Jeremias ISO-LINE 45° – gedämmter Ofenrohrbogen für sichere Richtungsänderungen

Der gedämmte Ofenrohrbogen Jeremias ISO-LINE 45° ermöglicht eine gezielte Richtungsänderung innerhalb der Rauchrohrverbindung zwischen Kaminofen und Schornstein. Mit seinem Winkel von 45 Grad eignet er sich besonders für Abgasführungen, bei denen ein seitlicher Versatz ausgeglichen oder der Rohrverlauf an die baulichen Gegebenheiten angepasst werden muss. Die doppelwandige Edelstahlkonstruktion mit integrierter Wärmedämmung bietet dabei einen wesentlichen Vorteil gegenüber herkömmlichen, ungedämmten Ofenrohren.

Zwischen dem Innen- und Außenrohr befindet sich eine 15 mm starke keramische Spezialdämmung. Sie reduziert die Wärmeübertragung auf die äußere Rohrschale und ermöglicht innerhalb der geprüften Systemklassifizierung einen Sicherheitsabstand von 200 mm zu brennbaren Bauteilen. Gegenüber dem üblichen Abstand von 400 mm bei ungedämmten Ofenrohren lässt sich die Rauchrohrführung dadurch platzsparender planen. Gerade bei begrenzten Platzverhältnissen oder in der Nähe brennbarer Wandverkleidungen ist dies ein wichtiger Vorteil.

Für die Konstruktion verwendet Jeremias hochwertigen Edelstahl. Das abgasführende Innenrohr besteht aus Edelstahl 1.4404, während die Außenschale aus Edelstahl 1.4301 gefertigt wird. Beide Rohrschalen besitzen eine Materialstärke von jeweils 0,6 mm. WIG-schutzgasgeschweißte und passivierte Längsnähte sorgen für eine sorgfältige Verarbeitung. Die keramische Dämmung ist nicht brennbar und für hohe Temperaturen ausgelegt.

Der ISO-LINE Ofenrohrbogen ist für Festbrennstofffeuerstätten im Unterdruckbetrieb bei trockener Betriebsweise ausgelegt. Mit der Temperaturklasse T450 eignet sich das System für Abgastemperaturen bis 450 °C und ist rußbrandbeständig. Die Verbindung mit weiteren passenden ISO-LINE Komponenten erfolgt über eingezogene Steckenden, sodass keine zusätzlichen Klemmbänder erforderlich sind.

Erhältlich in den Nennweiten DN 130 und DN 150, lässt sich der 45°-Bogen passend zum vorhandenen Rauchrohrquerschnitt auswählen. Bei der Planung sind die vorgeschriebenen Abstände, die Montageanleitung sowie die Abstimmung mit dem zuständigen Bezirksschornsteinfeger zu berücksichtigen.

Merkmale des Jeremias ISO-LINE Ofenrohrbogens 45°

• 45°-Bogen zur Richtungsänderung und zum Ausgleich seitlicher Versätze in der Rauchrohrführung
• Doppelwandige Edelstahlkonstruktion mit 15 mm starker, nicht brennbarer Keramikdämmung
• Innenrohr aus Edelstahl 1.4404 und Außenrohr aus Edelstahl 1.4301
• Jeweils 0,6 mm Wandstärke mit WIG-schutzgasgeschweißten und passivierten Längsnähten
• Geprüfter Sicherheitsabstand von 200 mm zu brennbaren Bauteilen gemäß Systemklassifizierung
• Rußbrandbeständig, Temperaturklasse T450, für trockenen Unterdruckbetrieb
• Steckverbindung ohne zusätzliche Klemmbänder, passend zum Jeremias ISO-LINE System
