Gedämmter Ofenrohrbogen Jeremias ISO-LINE 90° | DN 130 & 150

Jeremias ISO-LINE 90° – gedämmter Ofenrohrbogen für sichere Richtungswechsel

Der gedämmte Ofenrohrbogen Jeremias ISO-LINE 90° ermöglicht eine rechtwinklige Richtungsänderung der Abgasleitung zwischen Kaminofen und Schornstein. Besonders bei einem rückseitigen Wandanschluss oder begrenzten Platzverhältnissen kommt es auf eine passende Rohrführung an. Durch seinen doppelwandigen Aufbau mit integrierter Wärmedämmung bietet der 90°-Bogen einen wesentlichen Vorteil gegenüber herkömmlichen, ungedämmten Ofenrohren: Er reduziert die Wärmeabgabe über die Rohraußenseite und ermöglicht geringere Sicherheitsabstände zu brennbaren Bauteilen.

Zwischen dem Innen- und Außenrohr aus Edelstahl befindet sich eine 15 mm starke keramische Dämmung. Sie begrenzt die Wärmeübertragung auf die äußere Rohrwand. Dadurch lässt sich der erforderliche Abstand zu brennbaren Bauteilen von üblicherweise 400 mm auf 200 mm reduzieren. Das schafft zusätzliche Möglichkeiten bei der Planung der Abgasführung, beispielsweise in Räumen mit Holzwänden oder anderen brennbaren Bauteilen. Die vorgeschriebenen Mindestabstände müssen dennoch eingehalten werden.

Für die Konstruktion verwendet Jeremias hochwertigen Edelstahl. Das Innenrohr besteht aus Edelstahl 1.4404, während für die Außenschale Edelstahl 1.4301 eingesetzt wird. Beide Rohrschalen besitzen eine Materialstärke von jeweils 0,6 mm. Die doppelwandige Bauweise verbindet eine korrosionsbeständige Innenfläche mit einer stabilen äußeren Konstruktion. Das ISO-LINE-System ist für Abgastemperaturen bis 450 °C ausgelegt und für den Anschluss von Kaminöfen sowie weiteren geeigneten Festbrennstoff-Feuerstätten im trockenen Unterdruckbetrieb vorgesehen.

Die Verbindung mit weiteren ISO-LINE-Rohrelementen erfolgt über passgenaue Steckenden. Dadurch lassen sich die einzelnen Bauteile ohne aufwendige Verbindungstechniken zusammenfügen. Für die Abstimmung auf den vorhandenen Rauchrohranschluss ist der 90°-Bogen mit den Innendurchmessern DN 130 und DN 150 erhältlich.

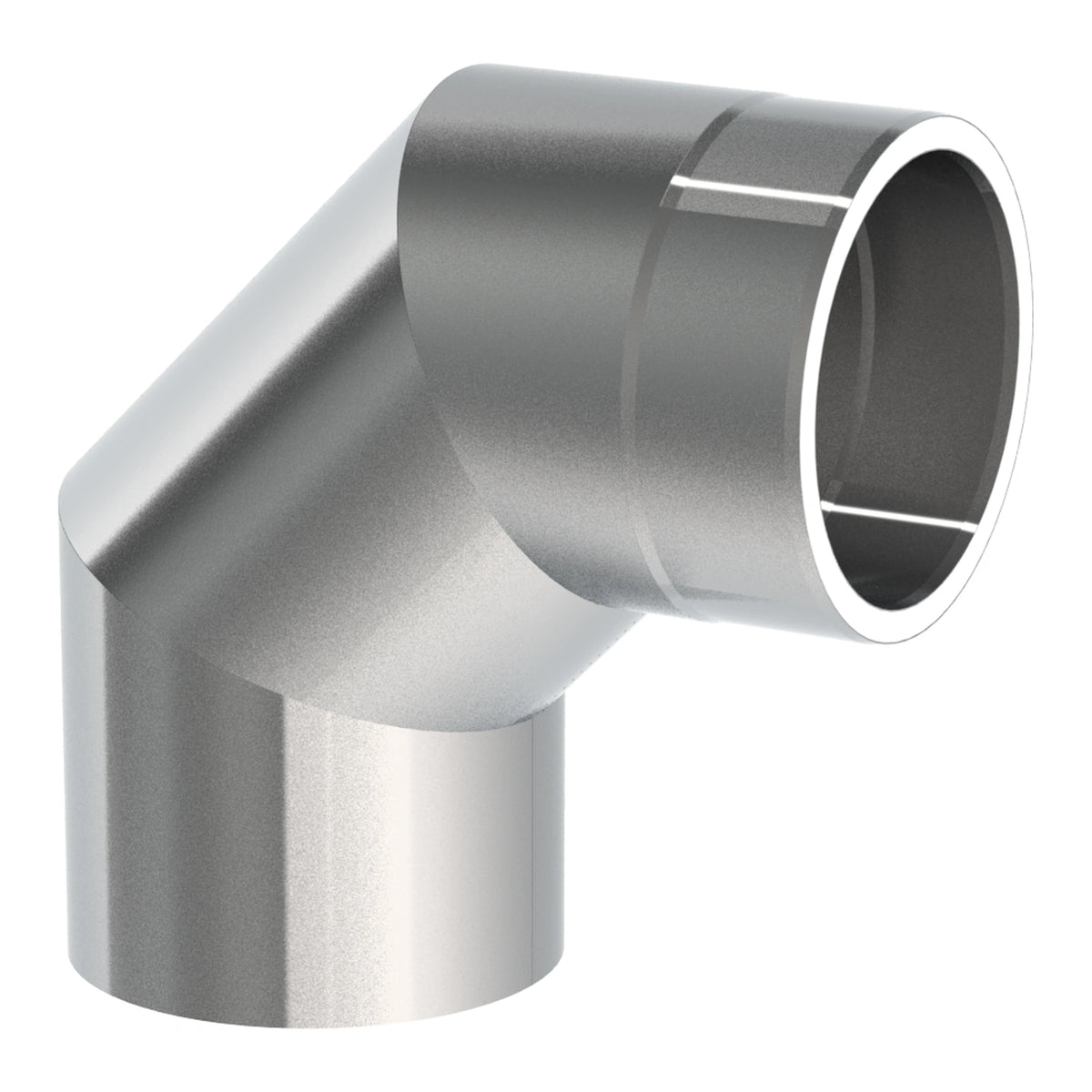

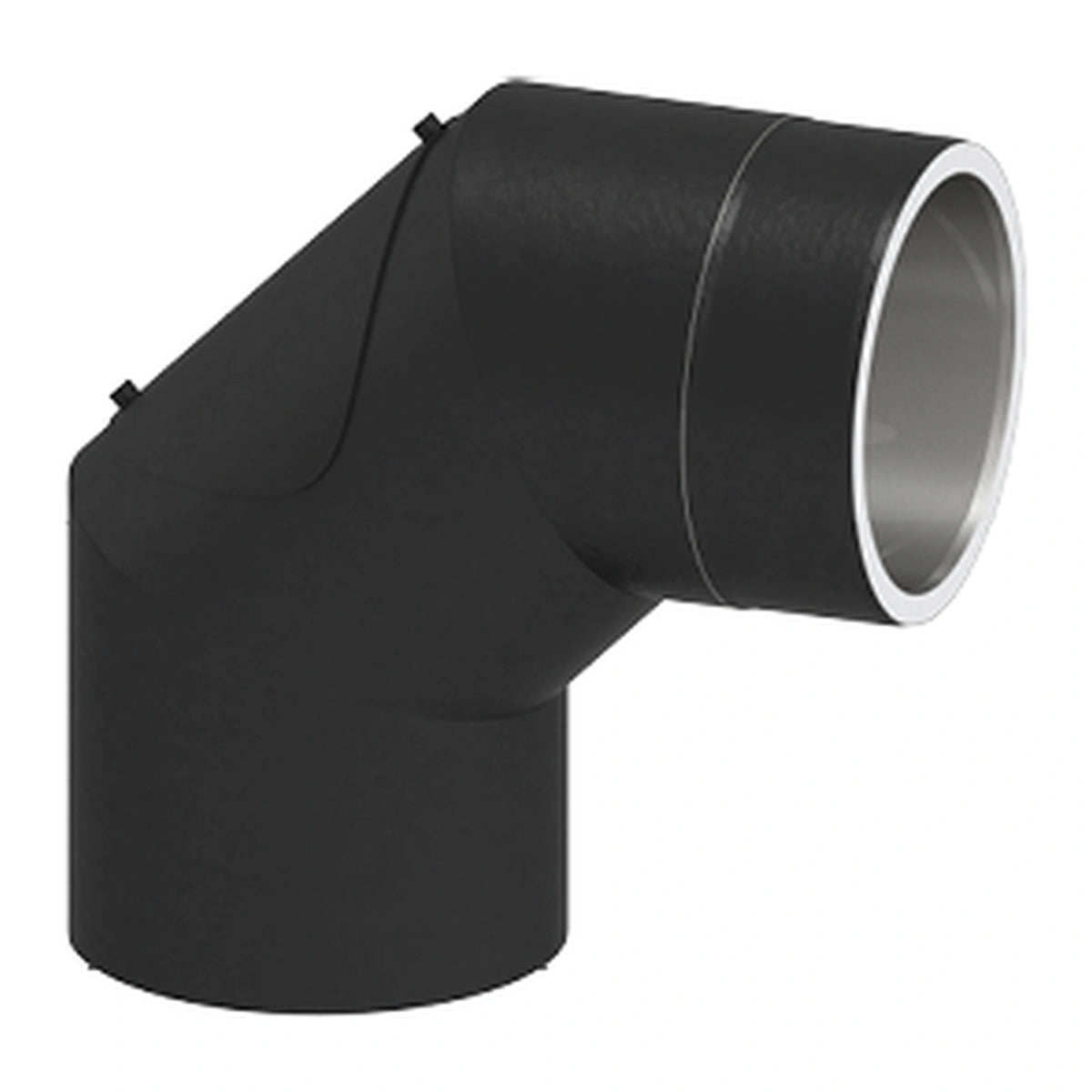

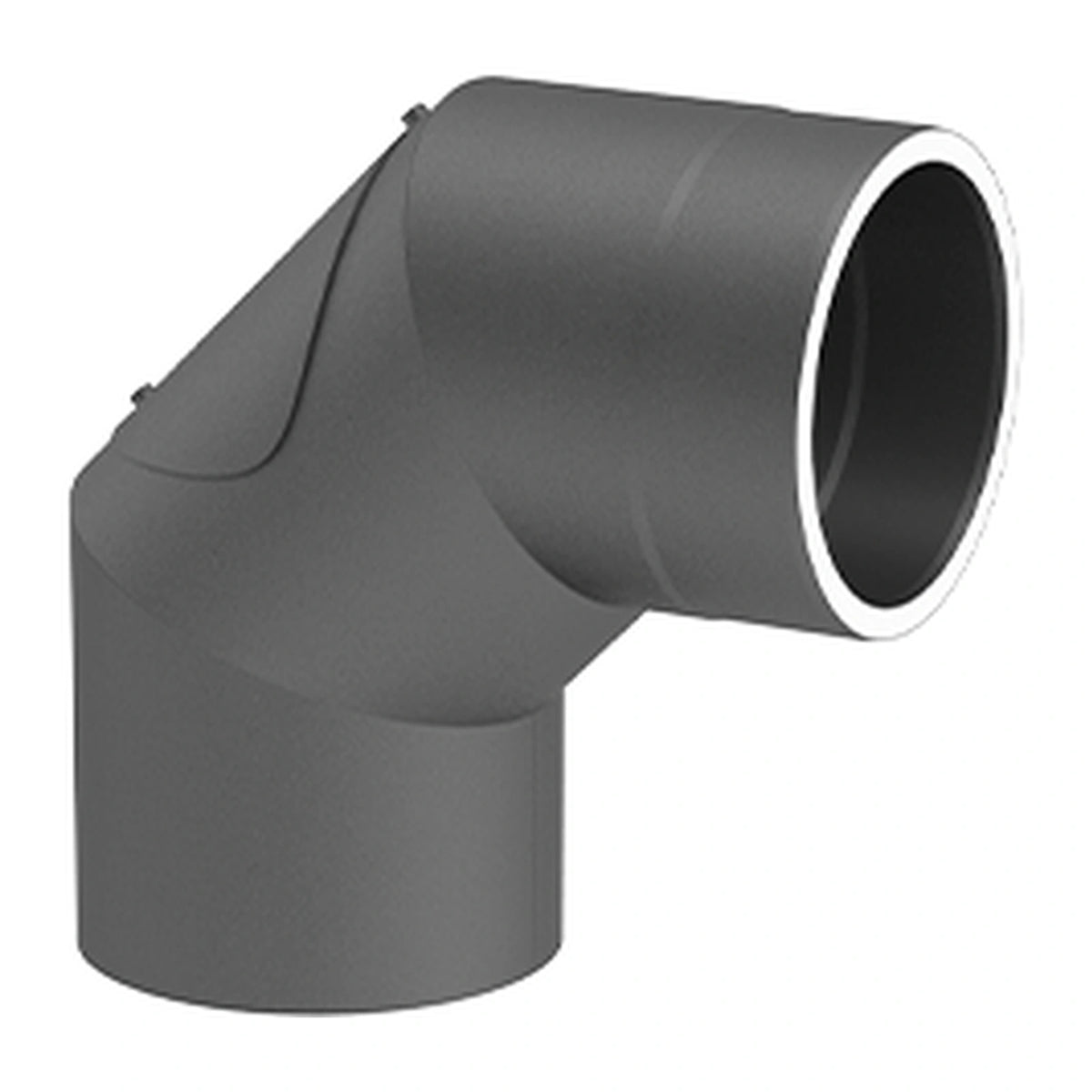

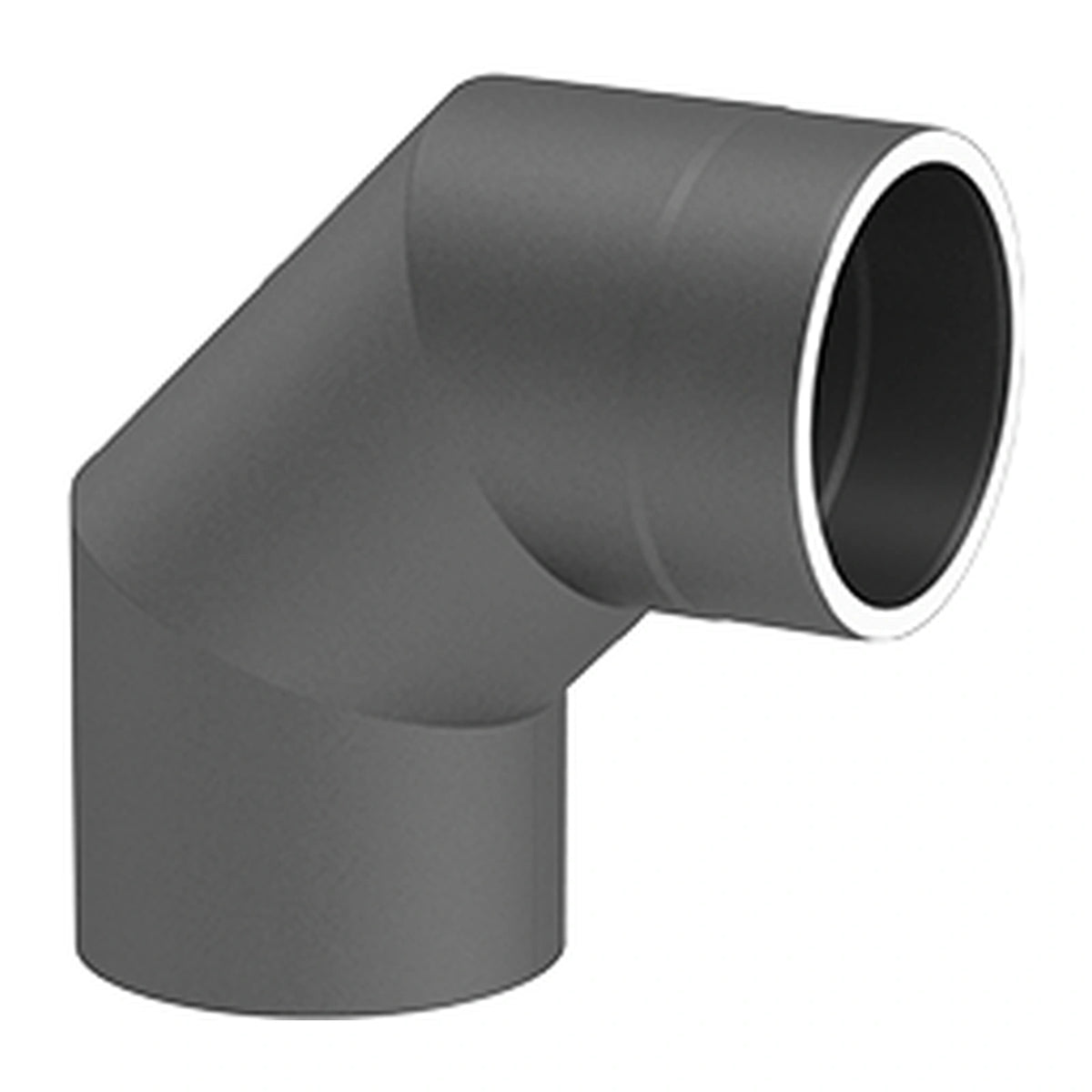

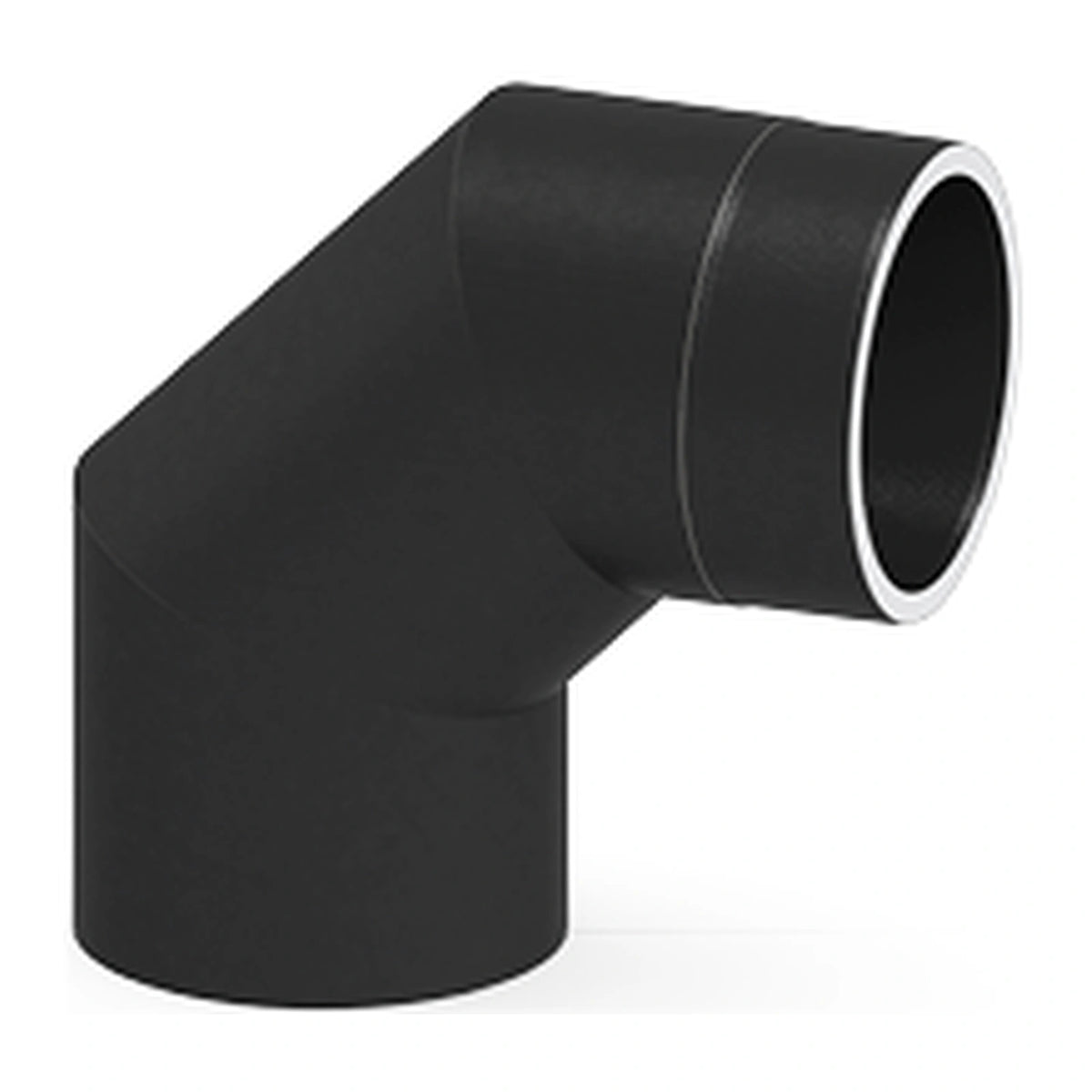

Das ISO-LINE-System ist in Schwarz, Gussgrau und gebürstetem Edelstahl erhältlich. Die farbigen Ausführungen besitzen eine hitzefeste Senotherm-Beschichtung. Damit eignet sich die Rohrserie auch für sichtbar geführte Abgasleitungen im Wohnbereich, bei denen neben den technischen Anforderungen eine saubere Verarbeitung und eine einheitliche Oberfläche gefragt sind.

Merkmale des Jeremias ISO-LINE 90° Ofenrohrbogens

• 90°-Bogen zur rechtwinkligen Richtungsänderung der Abgasleitung
• Doppelwandige Edelstahlkonstruktion mit 15 mm keramischer Dämmung
• Innenrohr aus Edelstahl 1.4404 und Außenrohr aus Edelstahl 1.4301
• Wandstärke von jeweils 0,6 mm an Innen- und Außenrohr
• Reduzierter Mindestabstand zu brennbaren Bauteilen von 200 mm
• Erhältlich in den Innendurchmessern DN 130 und DN 150
• Für Abgastemperaturen bis 450 °C und trockenen Unterdruckbetrieb geeignet
