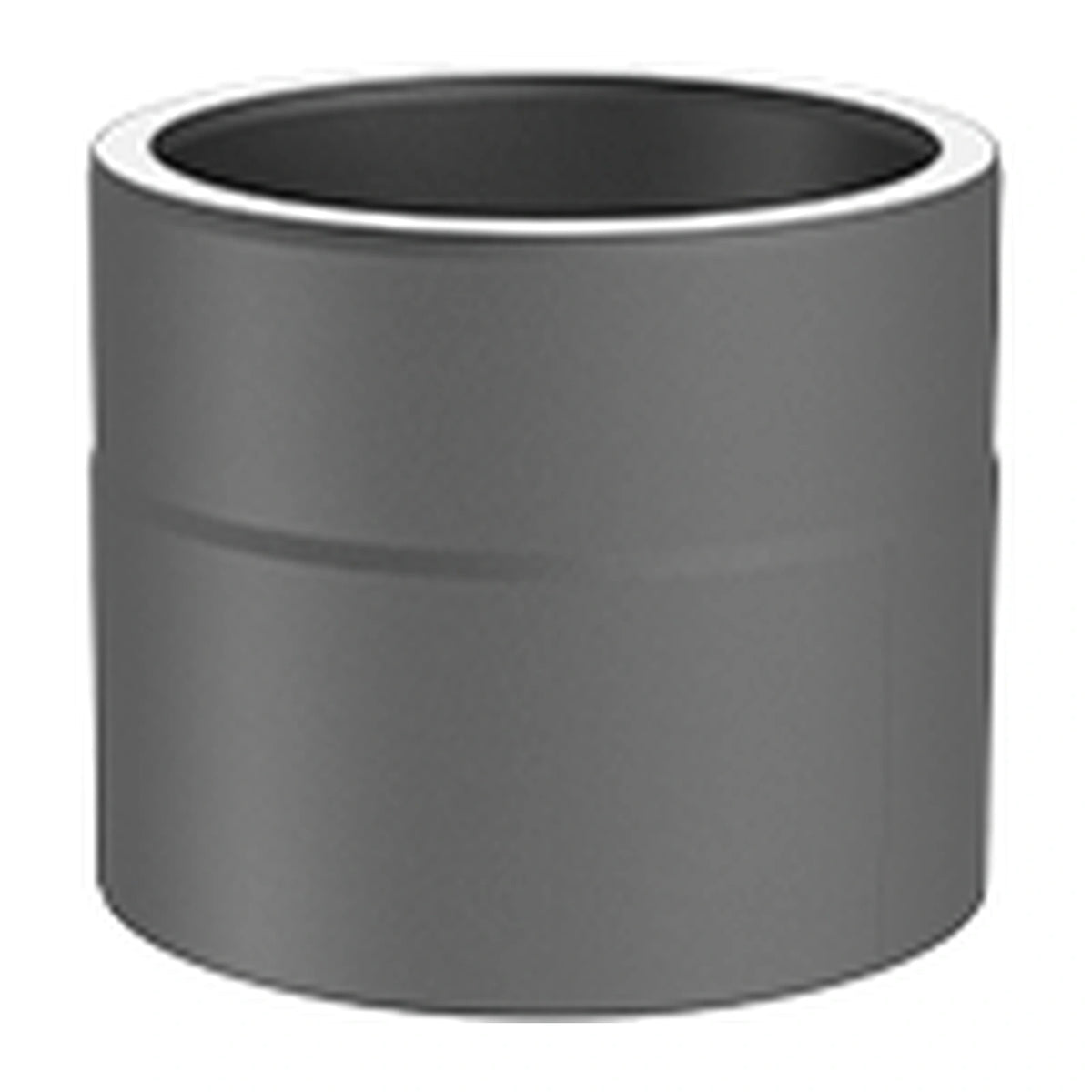

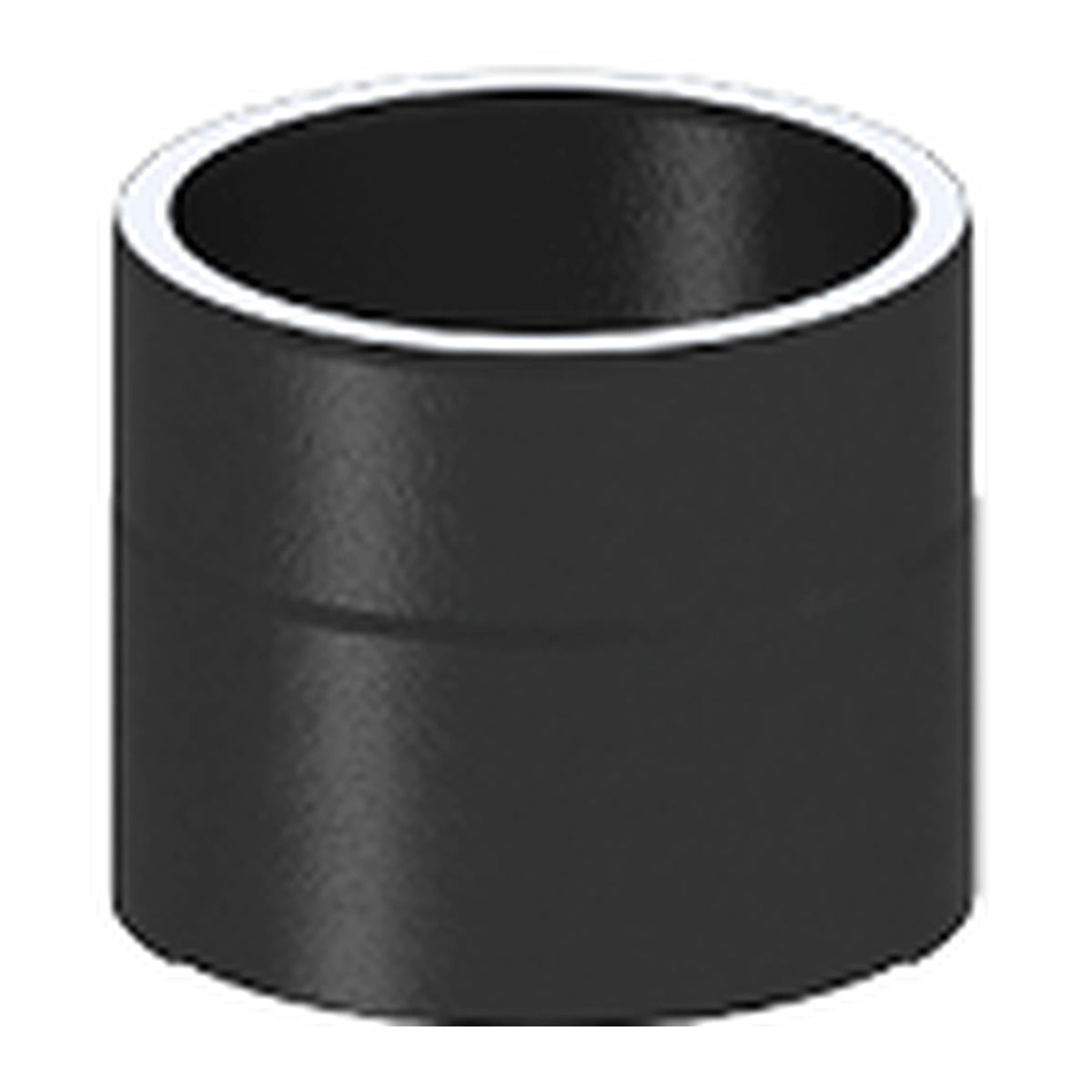

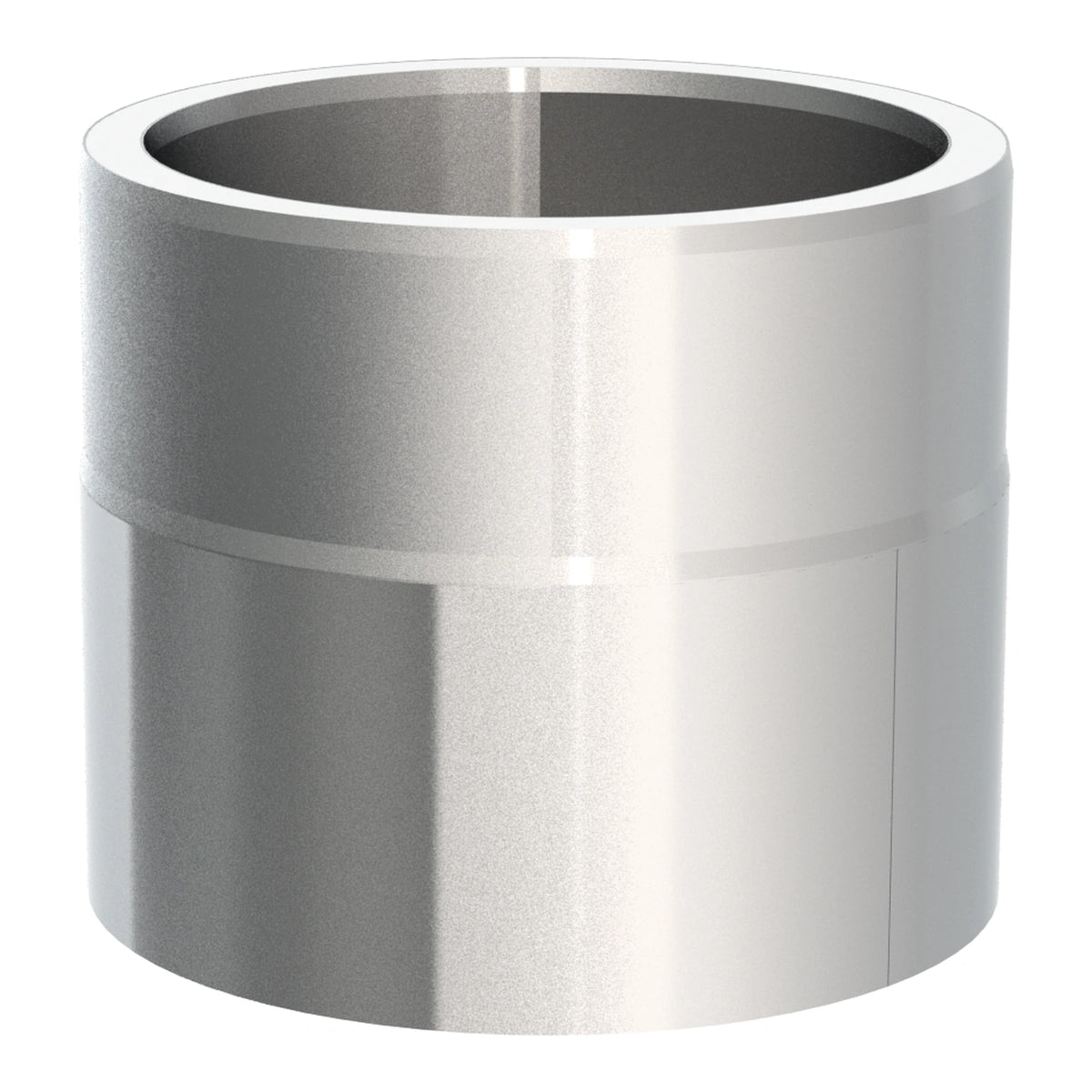

Gedämmtes Ofenrohr Jeremias ISO-LINE mit Kondensatring

Jeremias ISO-LINE – gedämmtes Ofenrohr mit integriertem Kondensatring

Das gedämmte Ofenrohr Jeremias ISO-LINE mit Kondensatring ist ein spezielles Verbindungselement für die Abgasführung von Kaminöfen und Festbrennstofffeuerstätten. Es verbindet die wärmegedämmte Bauweise des ISO-LINE-Systems mit einem integrierten Kondensatring und eignet sich für den Einsatz im sichtbaren Bereich zwischen Feuerstätte und Schornstein.

Das je nach Oberfläche 130 mm (Gussgrau und gebürstet) oder 150 mm (Schwarz Classic und Schwarz UHT) lange Rohrelement besitzt einen doppelwandigen Aufbau aus Edelstahl. Zwischen dem Innen- und Außenrohr befindet sich eine 15 mm starke keramische Wärmedämmung. Sie reduziert die Wärmeübertragung auf die Außenschale und ermöglicht einen geringeren Sicherheitsabstand zu brennbaren Bauteilen. Statt der bei herkömmlichen Ofenrohren häufig erforderlichen 400 mm beträgt der klassifizierte Mindestabstand beim ISO-LINE-System 200 mm. Das erleichtert die Planung insbesondere dort, wo der Platz für die Ofenrohrführung begrenzt ist.

Eine Besonderheit dieses Längenelements ist der integrierte Kondensatring. Er ergänzt die Rohrkonstruktion um ein Bauteil für den Umgang mit anfallendem Kondensat innerhalb der Verbindungsleitung. Damit unterscheidet sich diese Ausführung von den regulären geraden ISO-LINE-Rohrelementen. Das Rohr besitzt außerdem einen Einzug und lässt sich über die systemeigene Steckverbindung mit weiteren passenden Komponenten kombinieren.

Für die Innen- und Außenschale werden hochwertige Edelstähle der Werkstoffgruppen 1.4404 und 1.4301 verwendet. Beide Rohrwände besitzen eine Materialstärke von jeweils 0,6 mm. Die präzise gefertigten Steckenden ermöglichen eine Verbindung ohne zusätzliche Schweißarbeiten bei der Montage. Das System ist für den trockenen Unterdruckbetrieb bei Abgastemperaturen bis 450 °C ausgelegt und nach DIN EN 1856-2 klassifiziert.

Das Jeremias ISO-LINE Ofenrohr mit Kondensatring ist in den Innendurchmessern 130 und 150 mm erhältlich. Je nach gewünschter Gestaltung stehen Schwarz, Gussgrau und gebürsteter Edelstahl zur Auswahl. So lässt sich das Verbindungselement passend zur Feuerstätte und zu den übrigen ISO-LINE-Rohren zusammenstellen.

Merkmale des Jeremias ISO-LINE Ofenrohrs mit Kondensatring

• Doppelwandiges Ofenrohr aus Edelstahl mit integriertem Kondensatring
• Je nach Oberfläche 130 oder 150 mm langes Längenelement mit eingezogenem Steckende
• 15 mm starke keramische Wärmedämmung zwischen Innen- und Außenrohr
• Innendurchmesser 130 oder 150 mm wählbar
• Innen- und Außenrohr mit jeweils 0,6 mm Materialstärke
• Sicherheitsabstand zu brennbaren Bauteilen von 200 mm gemäß Systemklassifizierung
• Für trockenen Unterdruckbetrieb bis 450 °C, CE-zertifiziert nach DIN EN 1856-2
