Gedämmtes Ofenrohrset Jeremias ISO-LINE | DN 130 & 150

Jeremias ISO-LINE – gedämmtes Ofenrohrset für den Kaminofenanschluss

Das gedämmte Ofenrohrset Jeremias ISO-LINE bietet eine abgestimmte Lösung für die Verbindung zwischen Kaminofen und Schornstein. Im Mittelpunkt steht ein doppelwandiges Winkelrohr aus Edelstahl mit integrierter Wärmedämmung. Das Set enthält bereits die wesentlichen Anschlusskomponenten und eignet sich besonders für Installationen, bei denen der Abstand zu brennbaren Bauteilen berücksichtigt werden muss.

Die ISO-LINE Rohre bestehen aus einem inneren und einem äußeren Edelstahlrohr mit jeweils 0,6 mm Wandstärke. Dazwischen befindet sich eine 15 mm starke keramische Dämmung. Dieser Aufbau reduziert die Wärmeabgabe über die Rohraußenseite und ermöglicht einen geprüften Mindestabstand von 200 mm zu brennbaren Bauteilen. Bei herkömmlichen ungedämmten Ofenrohren beträgt dieser Vergleichsabstand 400 mm. Gerade bei begrenzten Platzverhältnissen oder Holzkonstruktionen ist das ein wesentlicher Vorteil.

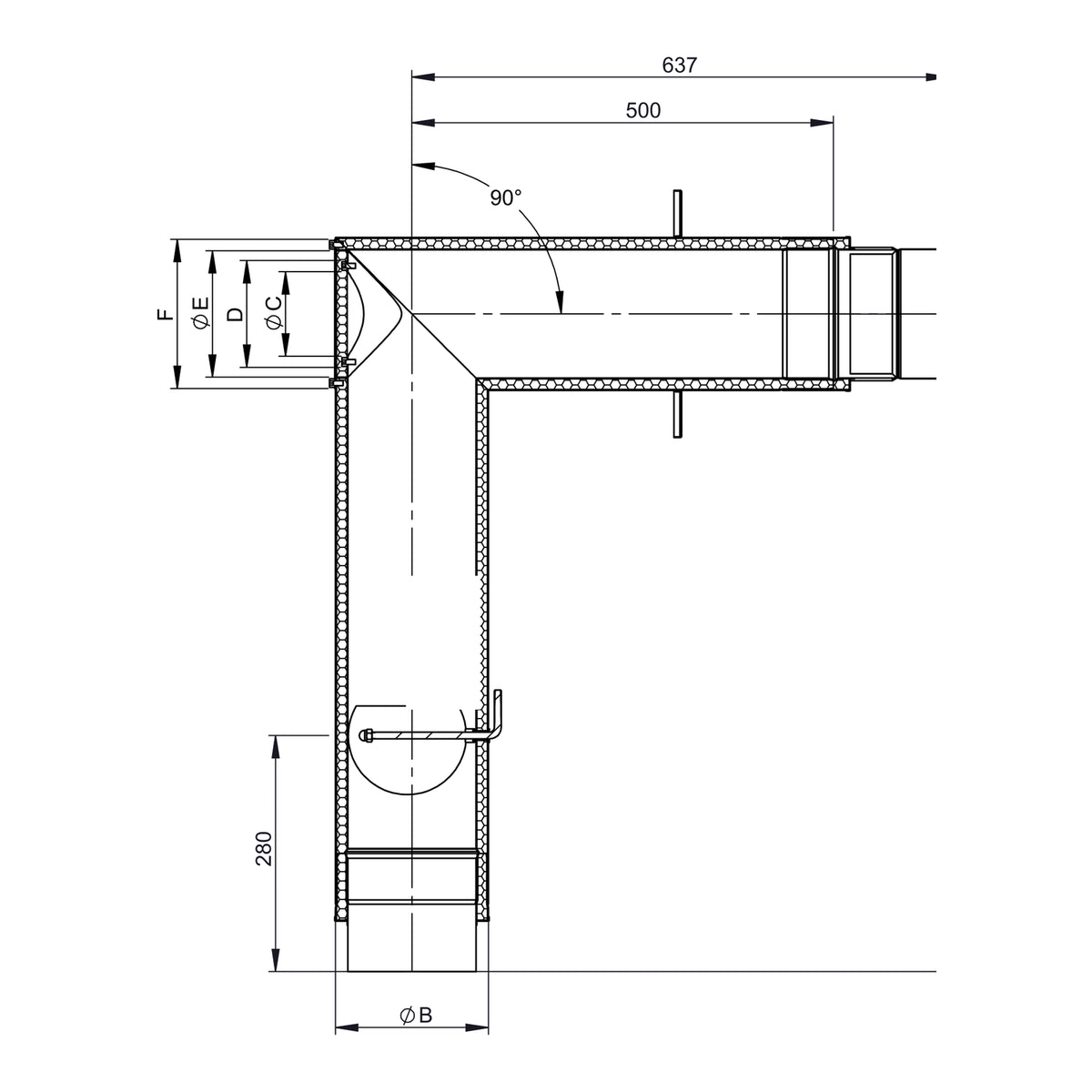

Das Winkelrohr besitzt eine Schenkellänge von 500/700 mm und ist mit einer Reinigungstür sowie einer integrierten Drosselklappe ausgestattet. Die Tür erleichtert den Zugang zum Rohrinneren für Reinigungs- und Wartungsarbeiten. Über die Drosselklappe lässt sich der Abgasstrom innerhalb der zulässigen Betriebsbedingungen regulieren.

Zum Lieferumfang gehören neben dem Winkelrohr ein Wetterkragen, ein Wandfutter sowie die passenden Übergangsstücke zum Kaminofen und zum Wandfutter. Damit sind die wesentlichen Komponenten für den Übergang vom Ofenanschluss zur Schornsteinöffnung bereits aufeinander abgestimmt. Die Systemverbindungen erfolgen über eingezogene Steckenden.

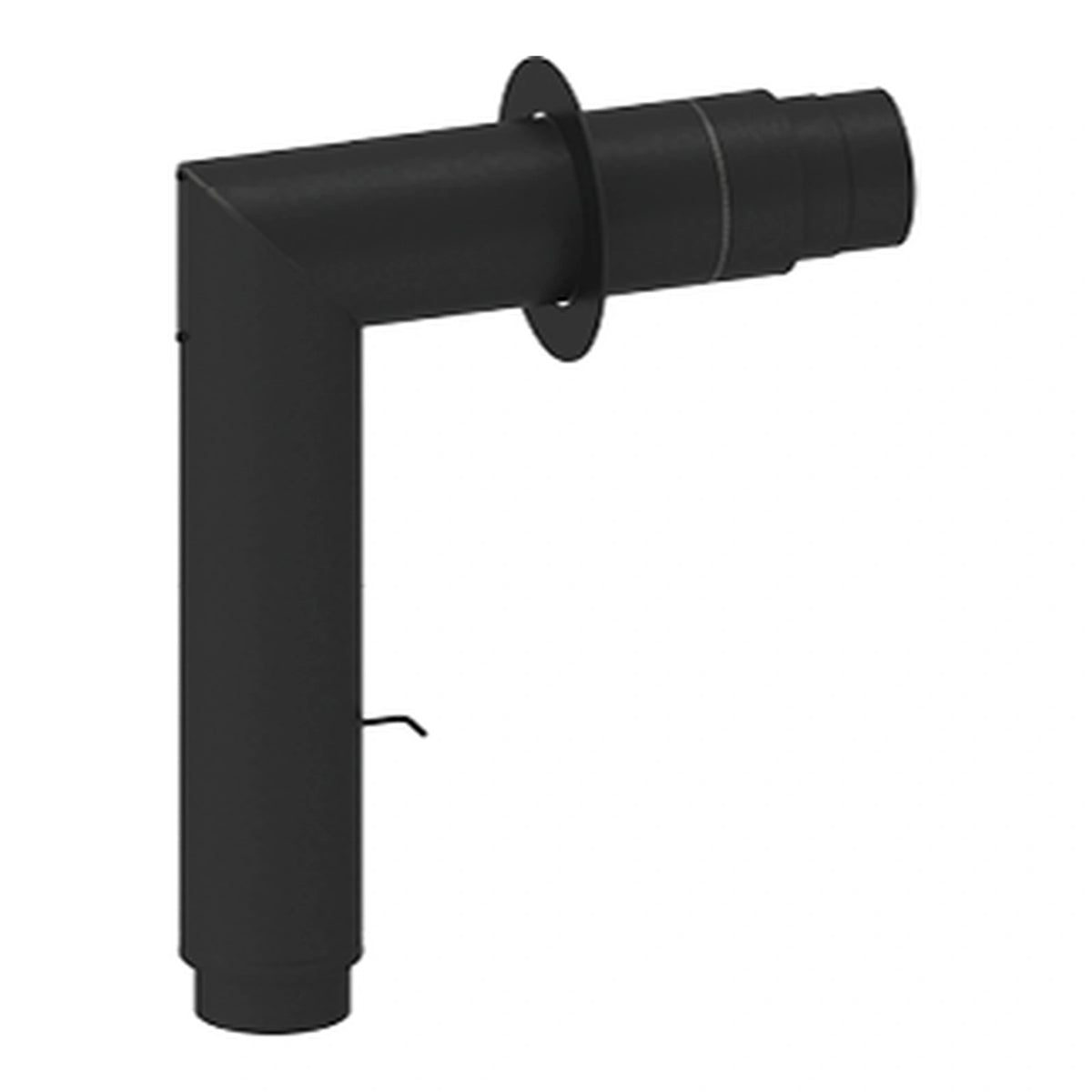

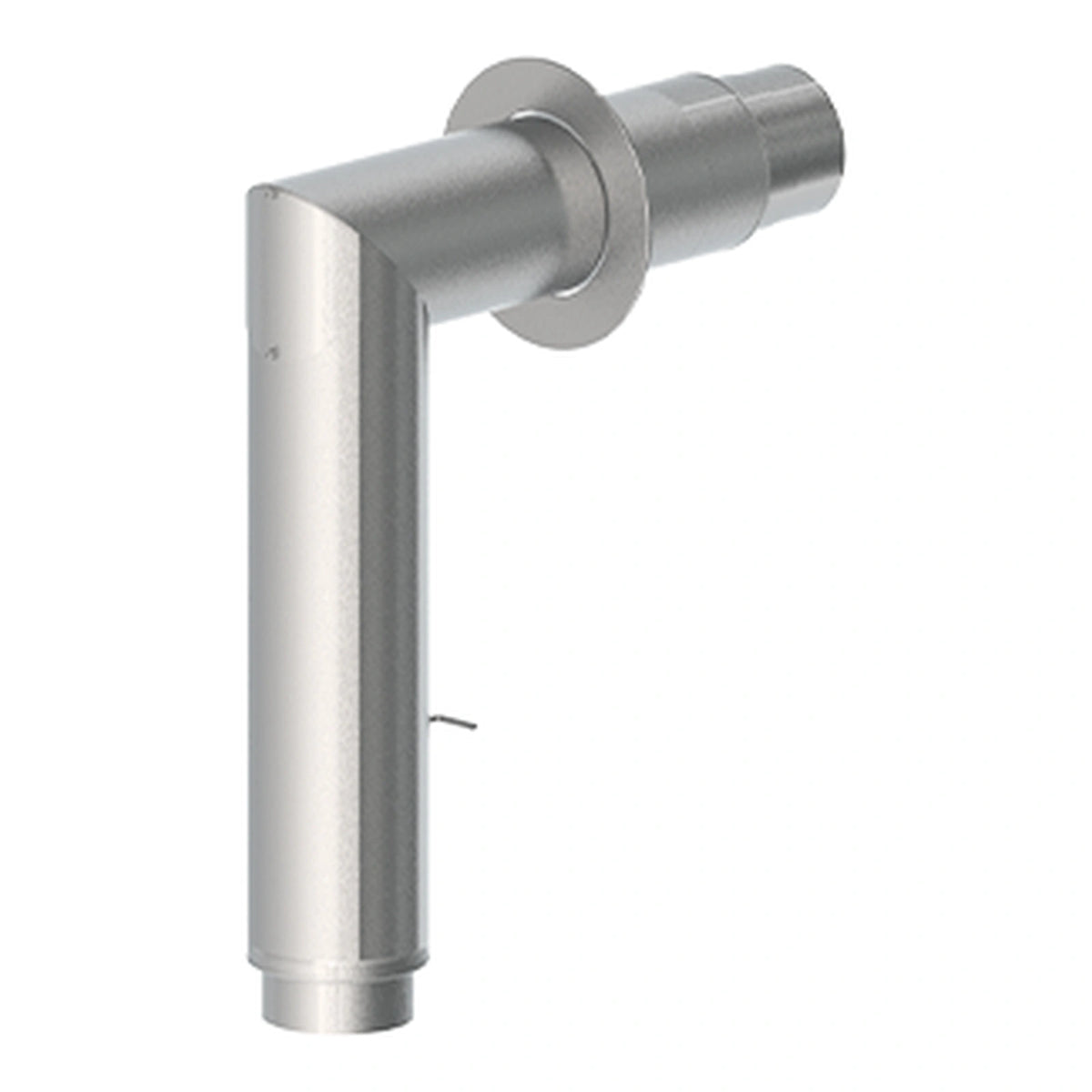

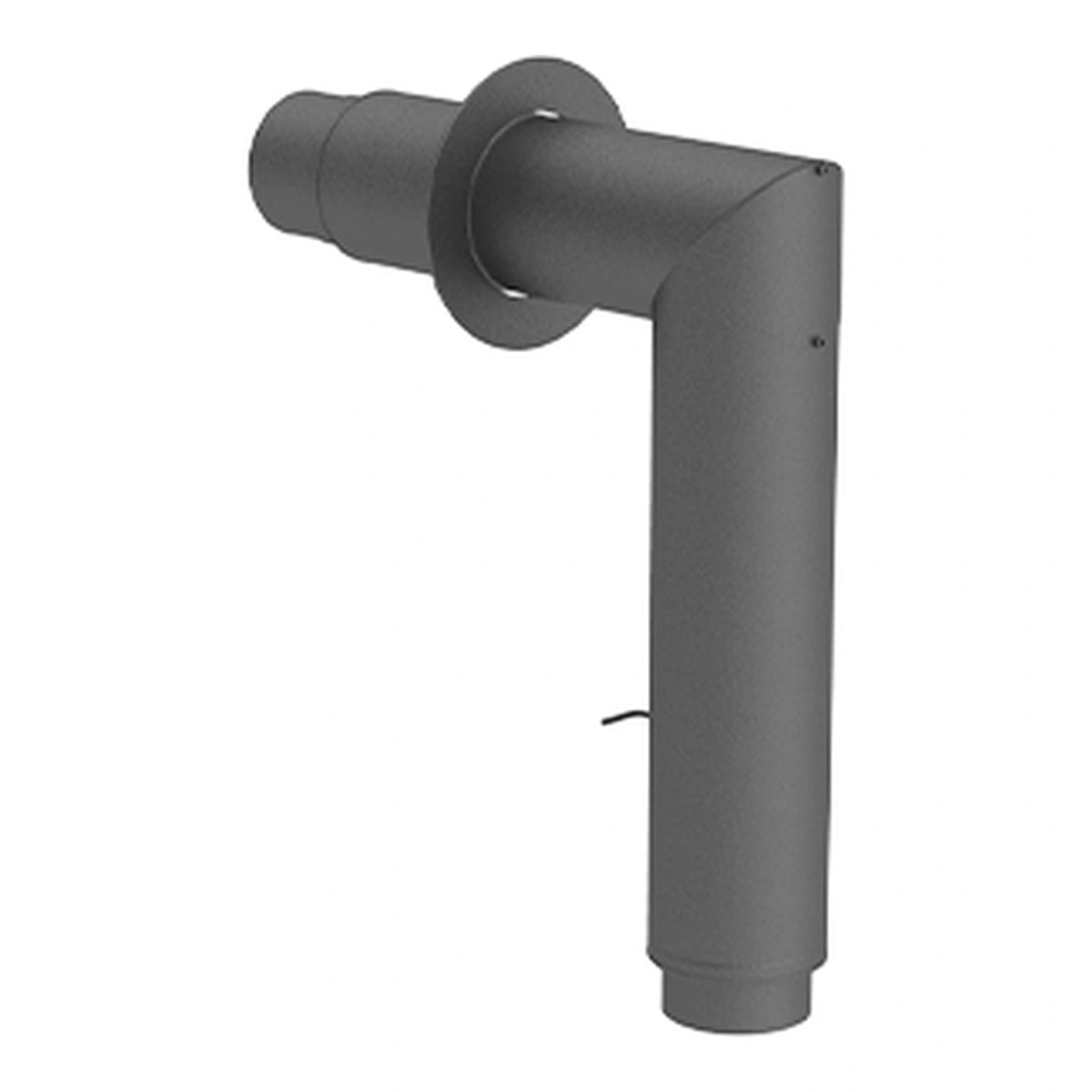

Das ISO-LINE Ofenrohrset ist für Kaminöfen und Regelfeuerstätten mit festen Brennstoffen im trockenen Unterdruckbetrieb vorgesehen. Die Edelstahlkonstruktion ist für Abgastemperaturen bis 450 °C klassifiziert. Das System ist in den Nennweiten DN 130 und DN 150 erhältlich. Für die sichtbare Installation stehen Ausführungen mit hitzefester Beschichtung in Schwarz oder Gussgrau sowie gebürstetem Edelstahl zur Verfügung.

Vor der Montage müssen die Anschlussmaße, die erforderlichen Abstände und die Eignung für die jeweilige Feuerstätte mit den örtlichen Einbaubedingungen abgestimmt werden.

Merkmale des Jeremias ISO-LINE Ofenrohrsets

• Doppelwandiges Ofenrohrset aus Edelstahl für den Kaminofenanschluss
• 15 mm starke keramische Wärmedämmung zwischen Innen- und Außenrohr
• Geprüfter Mindestabstand von 200 mm zu brennbaren Bauteilen
• Winkelrohr mit Schenkellänge 500/700 mm, Reinigungstür und Drosselklappe
• Set mit Wetterkragen, Wandfutter und zwei passenden Übergangsstücken
• Edelstahlrohre mit jeweils 0,6 mm Wandstärke und eingezogenen Steckverbindungen
• Erhältlich in DN 130 und DN 150, für trockenen Unterdruckbetrieb bis 450 °C klassifiziert
