Jeremias DW-ECO 2.0 Bausatz für rund 5,6 m konfigurieren
Mit dem Jeremias DW-ECO 2.0 Bausatz 5,6 m konfigurieren Sie einen doppelwandigen Edelstahlschornstein für einen längeren Aufbau entlang der Außenfassade. Die passende Höhenklasse ist auf dieser Produktseite bereits vorausgewählt.
Sie wählen anschließend die benötigte Nennweite und den Abstand des Schornsteins zur Außenwand. Der Konfigurator stellt daraus die passenden DW-ECO 2.0 Systemkomponenten zusammen und berechnet den aktuellen Gesamtpreis.
Die tatsächliche technische Gesamthöhe hängt von der gewählten Nennweite ab. Sie reicht in dieser Höhenklasse von 5.546 mm bei DN130 bis 5.616 mm bei DN200.
Damit beschreibt die Angabe 5,6 m einen kundenfreundlichen Höhenbereich und keinen für jede Nennweite identischen Wert.
Was verändert sich gegenüber einer 4,6-m-Anlage?
Der wichtigste Unterschied zur kleineren 4,6-m-Klasse liegt im zusätzlichen Längenelement.
Während die 4,6-m-Konfiguration vier nominelle 1.000-mm-Längenelemente verwendet, besitzt die 5,6-m-Konfiguration fünf dieser Bauteile.
Dadurch verlängert sich der vertikale Schornsteinverlauf deutlich entlang der Außenfassade.
Mit der zusätzlichen Systemlänge steigt auch der Materialumfang des vollständigen Bausatzes. Gleichzeitig müssen Fassadenverlauf, Befestigungsmöglichkeiten, Dachüberstände und andere bauliche Gegebenheiten über eine längere Strecke berücksichtigt werden.
Die 5,6-m-Klasse ist deshalb nicht lediglich eine 4,6-m-Konfiguration mit einer anderen Zahl, sondern eine spürbar längere Außenwandanlage.
Warum besteht die 5,6-m-Klasse aus fünf 1-m-Längenelementen?
Für die 5,6-m-Konfiguration verwendet der aktuelle DW-ECO 2.0 Konfigurator fünf nominelle 1.000-mm-Längenelemente.
Jedes dieser Elemente besitzt im montierten System einen bestätigten technischen Höhenbeitrag von 938 mm.
Die fünf Längenelemente tragen damit zusammen 4.690 mm zur vertikalen Gesamthöhe bei.
Die restliche Aufbauhöhe entsteht aus den weiteren höhenwirksamen Systemkomponenten wie Grundplatte, Revisionselement, 90°-T-Anschluss und Mündungsabschluss.
Dadurch ergeben sich je nach Nennweite technische Gesamthöhen zwischen 5.546 und 5.616 mm.
Warum steigt der Preis nicht nur um den Wert eines zusätzlichen Rohres?
Der Gesamtpreis eines Schornstein-Bausatzes ergibt sich nicht ausschließlich aus der Anzahl der Längenelemente.
Neben den vertikalen Rohrelementen gehören auch Basis-, Anschluss-, Abschluss- und Befestigungskomponenten zur vollständigen Anlage.
Außerdem beeinflussen Nennweite und Wandabstand die konkreten Bauteile und deren Preise.
Größere Nennweiten besitzen teilweise höhere Komponentenpreise, während ein größerer Wandabstand eine andere Wandstütze oder Halterausführung erforderlich machen kann.
Zwei Bausätze derselben 5,6-m-Höhenklasse können deshalb unterschiedliche Gesamtpreise besitzen, obwohl das vertikale Längenrezept identisch ist.
Was bedeutet eine rund 5,6 m lange Fassadenführung praktisch?

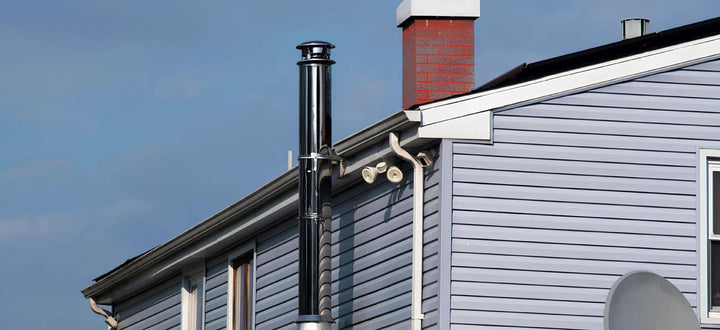

Bei einer rund 5,6 m hohen Schornsteinanlage erstreckt sich der senkrechte Aufbau bereits über einen größeren Bereich der Außenfassade.
Dadurch werden bauliche Gegebenheiten entlang des gesamten Verlaufs wichtiger.
Fenster, Dachüberstände, Fassadenvorsprünge oder andere Bauteile sollten bereits vor der Bestellung berücksichtigt werden.
Auch die Position des Feuerstättenanschlusses und der verfügbare Befestigungsuntergrund wirken sich auf die praktische Planung aus.
Die reine Höhenangabe allein sagt deshalb noch nicht aus, ob eine 5,6-m-Konfiguration ohne zusätzliche Anpassungen an einem bestimmten Gebäude montiert werden kann.
Wie wird eine 5,6-m-Anlage mit zwei Wandhaltern geführt?
Im bestätigten Standardaufbau verwendet die 5,6-m-Höhenklasse zwei Wandhalter.
Die Wandhalter führen den Schornstein entlang der Fassade und begrenzen den freien oberen Abschnitt der Anlage.
Welche konkrete Wandhalterausführung verwendet wird, hängt zusätzlich von Nennweite und gewähltem Wandabstand ab.
Der Konfigurator stellt die passende Befestigung automatisch zusammen.
Die tatsächliche Verankerung am Gebäude und die verwendeten Befestigungsmittel müssen dennoch für den vorhandenen Untergrund und die auftretenden Lasten geeignet sein.
Welche technische Höhe ergibt sich je nach Nennweite?
Die 5,6-m-Höhenklasse besitzt nicht für jede Nennweite exakt dieselbe technische Gesamthöhe.
Bei DN130 beträgt sie 5.546 mm, bei DN150 5.566 mm, bei DN160 5.576 mm, bei DN180 5.596 mm und bei DN200 5.616 mm.
Die fünf verwendeten Längenelemente besitzen bei allen Nennweiten denselben Höhenbeitrag.
Der Unterschied entsteht durch weitere Systembauteile mit nennweitenabhängigen Einbaumaßen, insbesondere im Anschlussbereich.
Der Konfigurator berücksichtigt diese Unterschiede automatisch und zeigt die technische Höhe passend zur gewählten Nennweite an.
Was sollte vor der Bestellung eines 5,6-m-Bausatzes geprüft werden?
Vor der Bestellung sollte feststehen, dass eine Schornsteinanlage im Bereich von rund 5,6 m zur geplanten Einbausituation passt.
Neben der geeigneten Nennweite müssen Wandabstand, Fassadenverlauf und Befestigungsuntergrund berücksichtigt werden.
Auch die Position der Schornsteinmündung und die technischen Daten der Feuerstätte können für die erforderliche Gesamthöhe relevant sein.
Der aktuelle Konfigurator bildet eine gerade Außenwandführung mit Wandmontage innerhalb des bestätigten Standardbereichs ab. Dachdurchführungen, Versätze, Bodenmontagen oder besondere statische Situationen benötigen zusätzliche Planung.
Vor der Montage sollte die geplante Abgasanlage mit dem zuständigen Schornsteinfeger beziehungsweise den beteiligten Fachleuten abgestimmt werden.
