Ofenrohr-Strahlungsschutz Jeremias FERRO-LUX für 90°-Bogen

Jeremias FERRO-LUX Strahlungsschutz für 90°-Ofenrohrbögen

Mit dem Jeremias FERRO-LUX Strahlungsschutz für 90°-Bögen lässt sich die Wärmeabstrahlung im Bereich eines Ofenrohrbogens gezielt reduzieren. Das Zubehör wird direkt am Rauchrohrbogen montiert und bildet eine zusätzliche Abschirmung zwischen dem heißen Ofenrohr und seiner Umgebung. Besonders bei Ofeninstallationen mit begrenztem Platz zu angrenzenden Bauteilen ist diese Ergänzung sinnvoll.

Der Strahlungsschutz besteht aus 2 mm starkem Stahlblech und gehört zum FERRO-LUX Ofenrohrsystem von Jeremias. Seine hitzebeständige Senotherm-Lackbeschichtung ist auf den Einsatz an Ofenrohren abgestimmt. Die stabile Ausführung eignet sich für den dauerhaft beanspruchten Anschlussbereich von Kaminöfen und anderen geeigneten Festbrennstoff-Feuerstätten.

Ein wesentlicher Vorteil ist die speziell auf 90°-Ofenrohrbögen abgestimmte Form. Anders als gerade Strahlungsschutzbleche berücksichtigt dieses Bauteil die Richtungsänderung der Rauchgasleitung. Es wird mithilfe von Ringhalterungen am Bogen befestigt, sodass zwischen Rohrwand und Schutzblech ein Luftzwischenraum erhalten bleibt. Dieser trägt dazu bei, die direkte Wärmeübertragung auf das Schutzblech zu begrenzen.

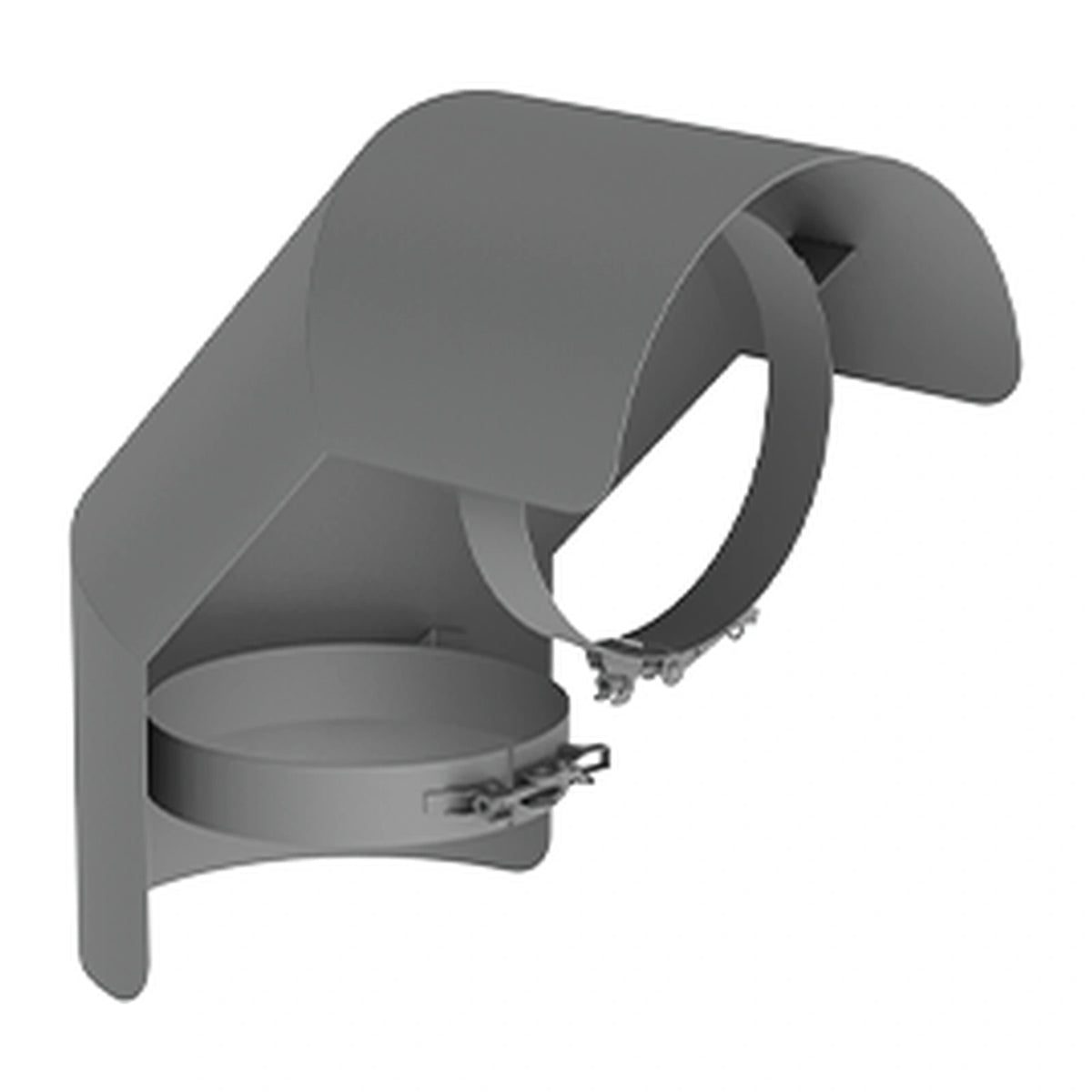

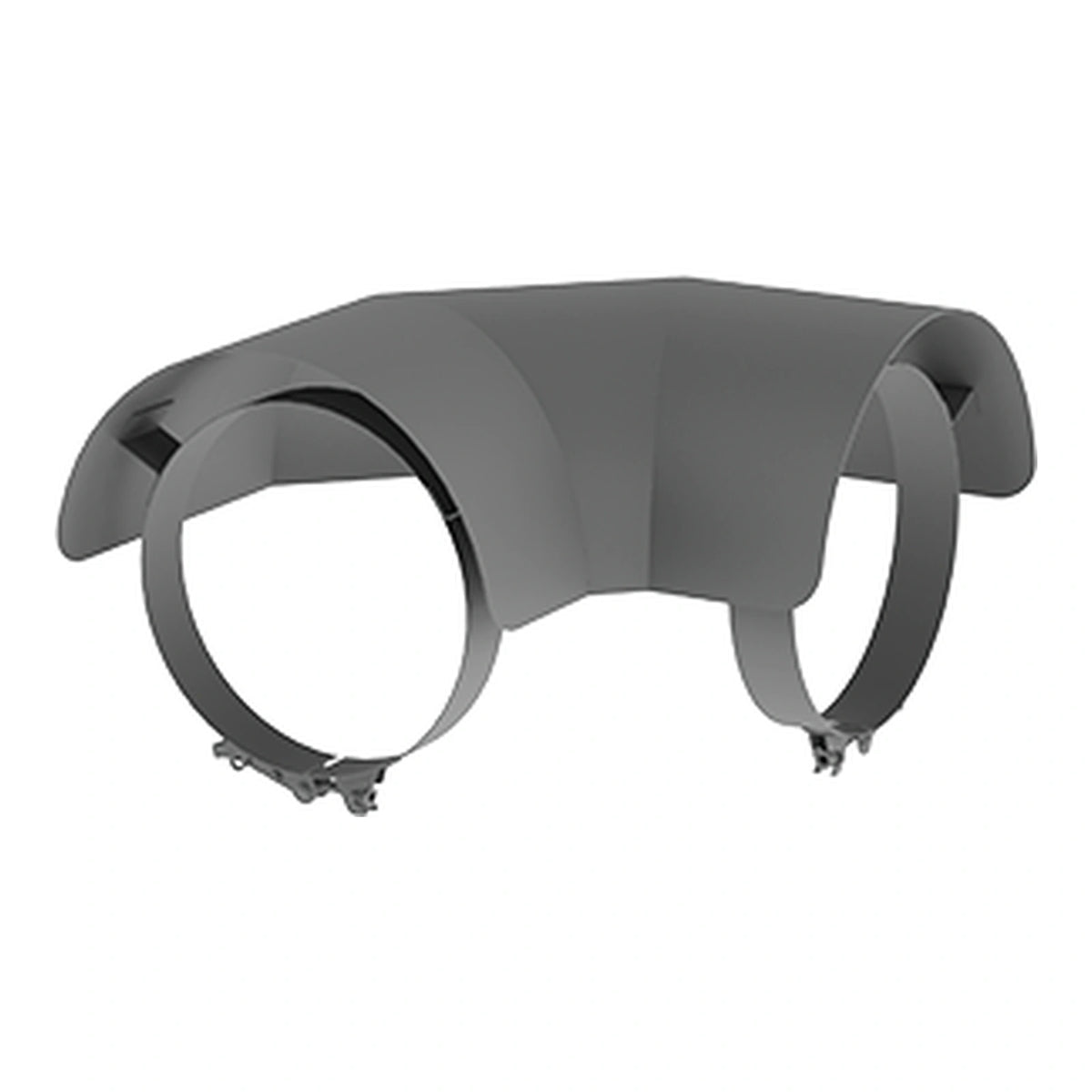

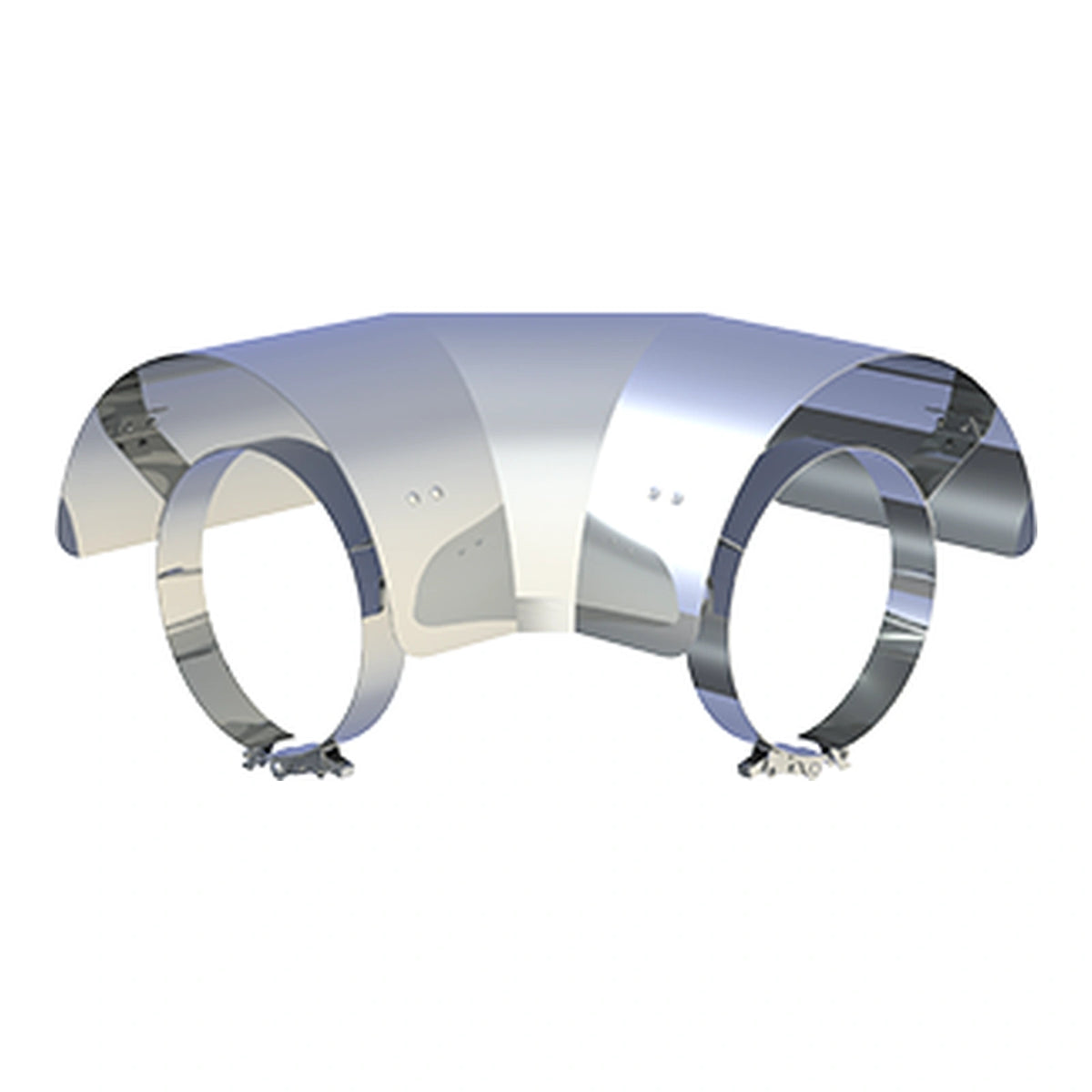

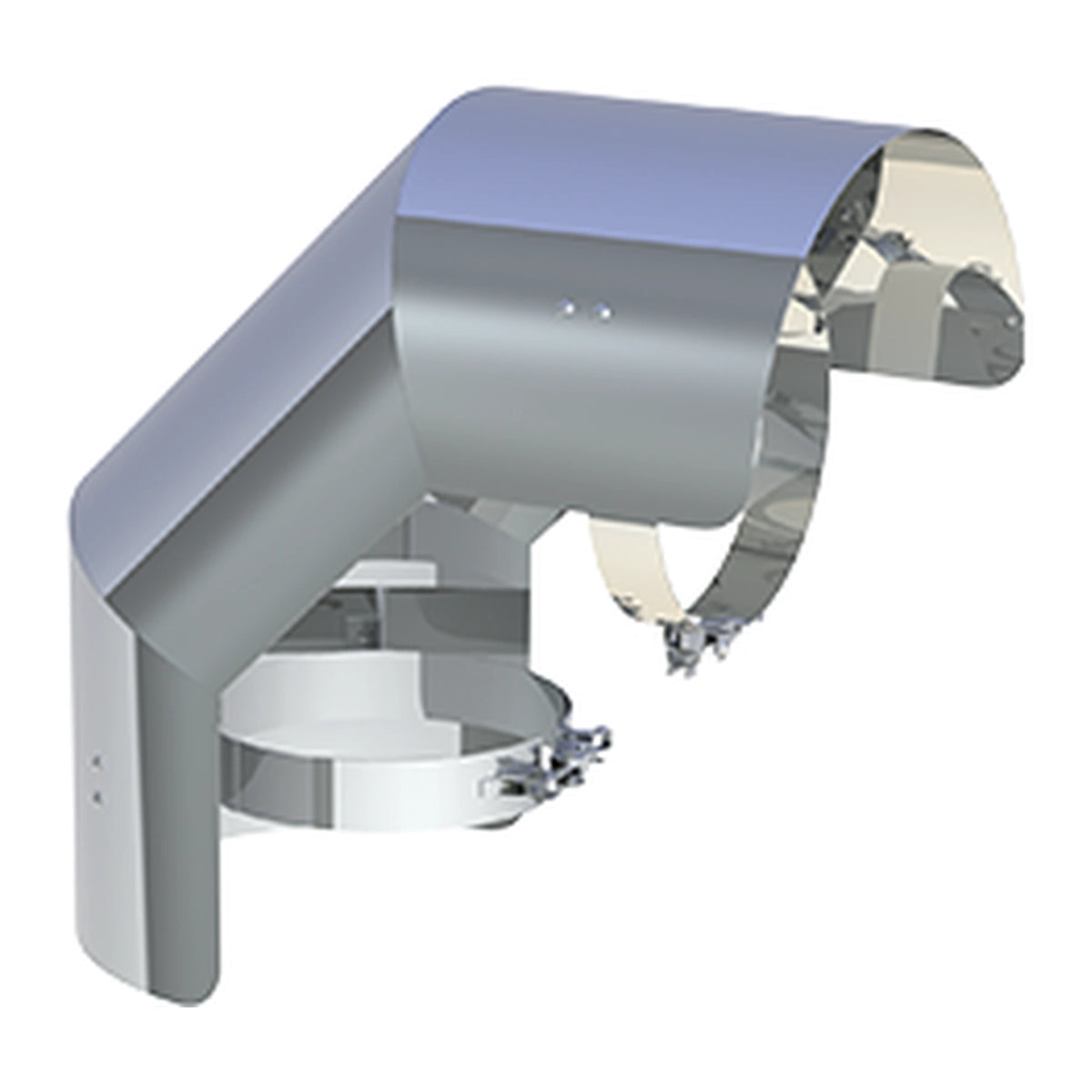

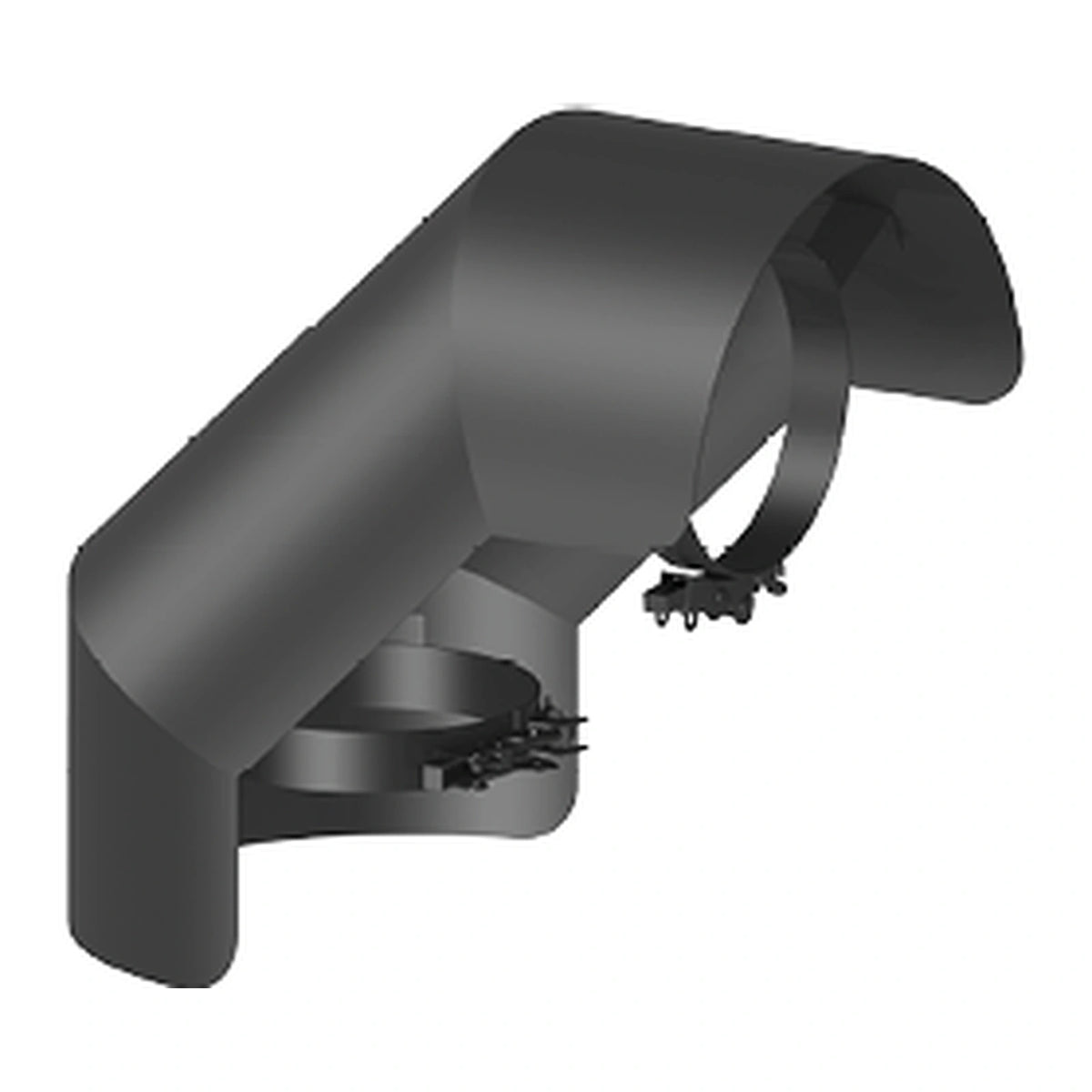

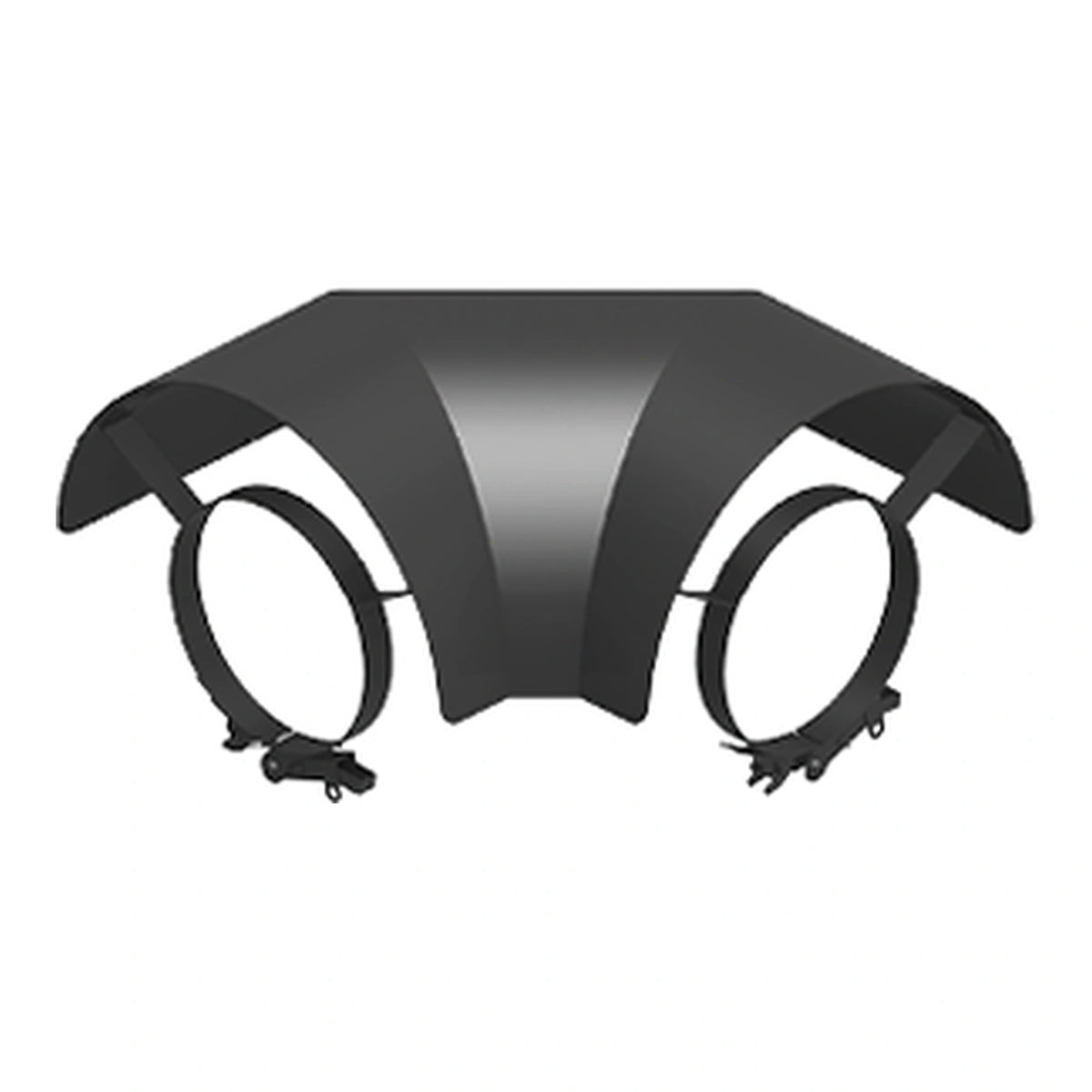

Für unterschiedliche Einbausituationen bietet Jeremias zwei Ausführungen an: einen Strahlungsschutz für stehende und einen für liegende 90°-Bögen. Bei einem stehenden Bogen lässt sich die seitliche Wärmeabstrahlung abschirmen. Die liegende Variante eignet sich insbesondere dazu, den Bereich unterhalb des Rohrbogens vor direkter Wärmestrahlung zu schützen. Dadurch lässt sich die Abschirmung passend zur jeweiligen Rohrführung auswählen.

Der FERRO-LUX Strahlungsschutz ist in den Nennweiten DN 120, 130, 150, 160, 180 und 200 erhältlich und kann mit entsprechend dimensionierten Ofenrohrbögen kombiniert werden. Bei fachgerechter Installation trägt er dazu bei, die erforderlichen Sicherheitsabstände zu brennbaren Bauteilen zu reduzieren. Maßgeblich bleiben dabei die geltenden Montagevorschriften und die für die jeweilige Nennweite zulässigen Mindestabstände.

Damit ist der Jeremias Strahlungsschutz eine praktische Ergänzung für Ofenanschlüsse, bei denen neben einer passenden Rohrführung auch der Schutz angrenzender Bereiche berücksichtigt werden muss.

Merkmale des Jeremias FERRO-LUX Strahlungsschutzes für 90°-Bögen

• Passgenauer Strahlungsschutz für 90°-Ofenrohrbögen des FERRO-LUX Systems
• Gefertigt aus robustem Stahlblech mit 2 mm Materialstärke
• Hitzebeständige Senotherm-Lackbeschichtung für den sichtbaren Ofenanschluss
• Zwei Ausführungen für stehende und liegende 90°-Bögen erhältlich
• Befestigung am Ofenrohrbogen über Ringhalterungen mit Luftzwischenraum
• Erhältlich in den Nennweiten DN 120, 130, 150, 160, 180 und 200
• Reduziert die direkte Wärmestrahlung und ermöglicht bei vorschriftsmäßiger Montage geringere Sicherheitsabstände
