Ofenrohr-Übergang Jeremias ISO-LINE auf EW-Wandfutter

Jeremias ISO-LINE Übergang – vom gedämmten Ofenrohr zum einwandigen Wandfutter

Der Ofenrohr-Übergang Jeremias ISO-LINE auf EW-Wandfutter verbindet eine doppelwandig gedämmte Ofenrohrleitung mit dem einwandigen Wandfutter am Schornsteinanschluss. Das Übergangsstück bildet den passenden Abschluss der ISO-LINE Verbindungsleitung und ermöglicht den Wechsel vom gedämmten Rohrsystem auf den einwandigen Anschlussbereich.

Das Bauteil gehört zum Jeremias ISO-LINE System, das speziell für die Abgasführung von Kaminöfen und weiteren Festbrennstofffeuerstätten entwickelt wurde. Durch den doppelwandigen Aufbau mit integrierter Dämmung erreicht das System geringere Oberflächentemperaturen als herkömmliche einwandige Ofenrohre. Dadurch lässt sich der erforderliche Abstand zu brennbaren Bauteilen bei entsprechend ausgeführter Installation von 400 auf 200 mm reduzieren.

Edelstahlkonstruktion mit keramischer Wärmedämmung

Der ISO-LINE Übergang ist auf die Konstruktion der gedämmten Jeremias Ofenrohre abgestimmt. Das System besteht aus Edelstahl mit einer Wandstärke von jeweils 0,6 mm am Innen- und Außenrohr. Zwischen beiden Rohrwandungen befindet sich eine 15 mm starke keramische Dämmung, die den Wärmedurchgang zur Außenseite begrenzt.

Für die Verbindung mit weiteren ISO-LINE Elementen kommt das systemeigene Steckprinzip mit eingezogenen Steckenden zum Einsatz. Die aufeinander abgestimmten Bauteile erleichtern den Aufbau einer durchgängigen Ofenrohrleitung und ermöglichen einen gezielten Übergang zum einwandigen Wandfutter.

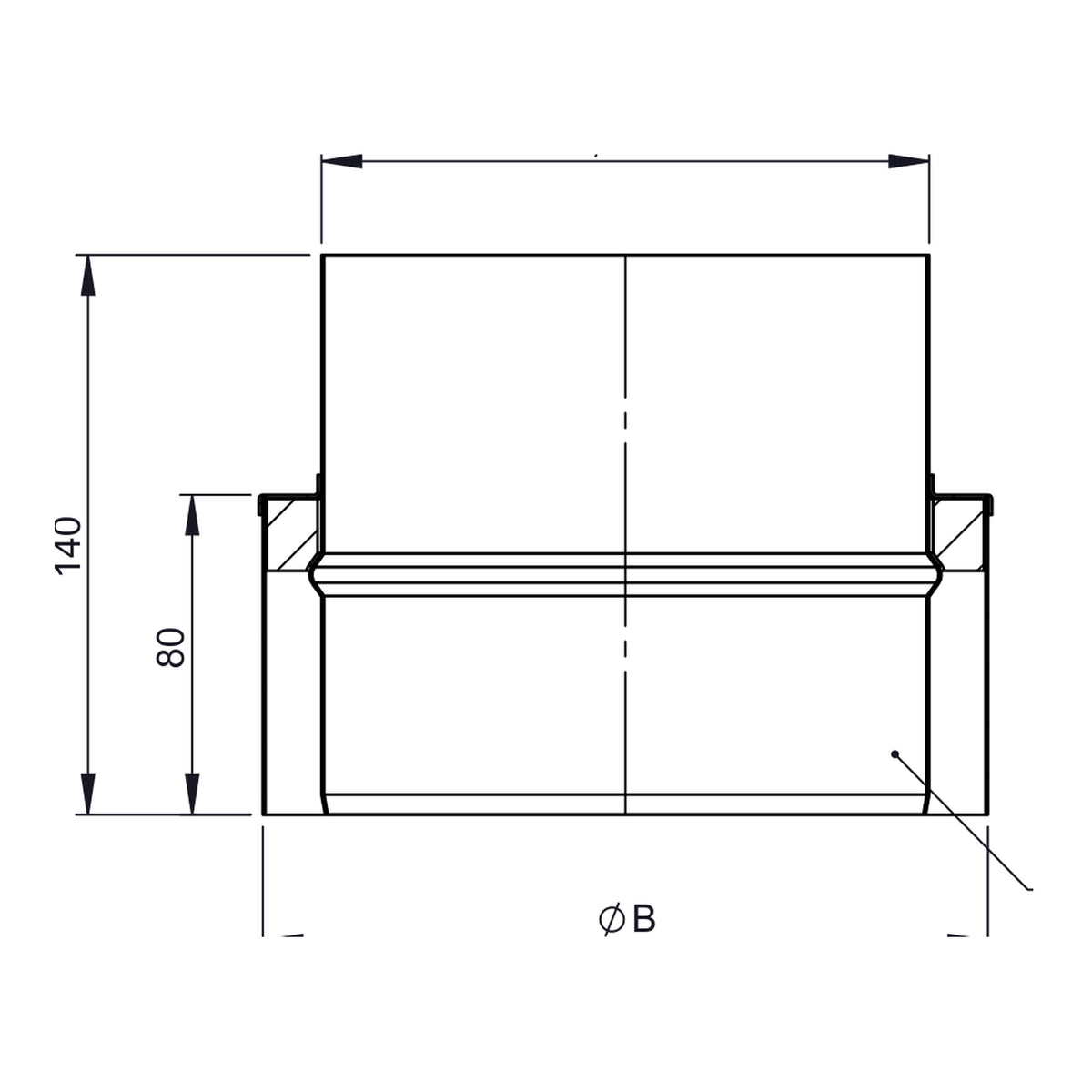

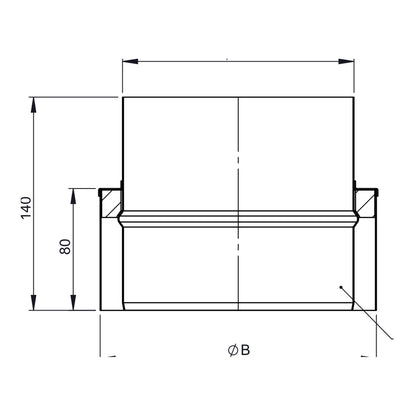

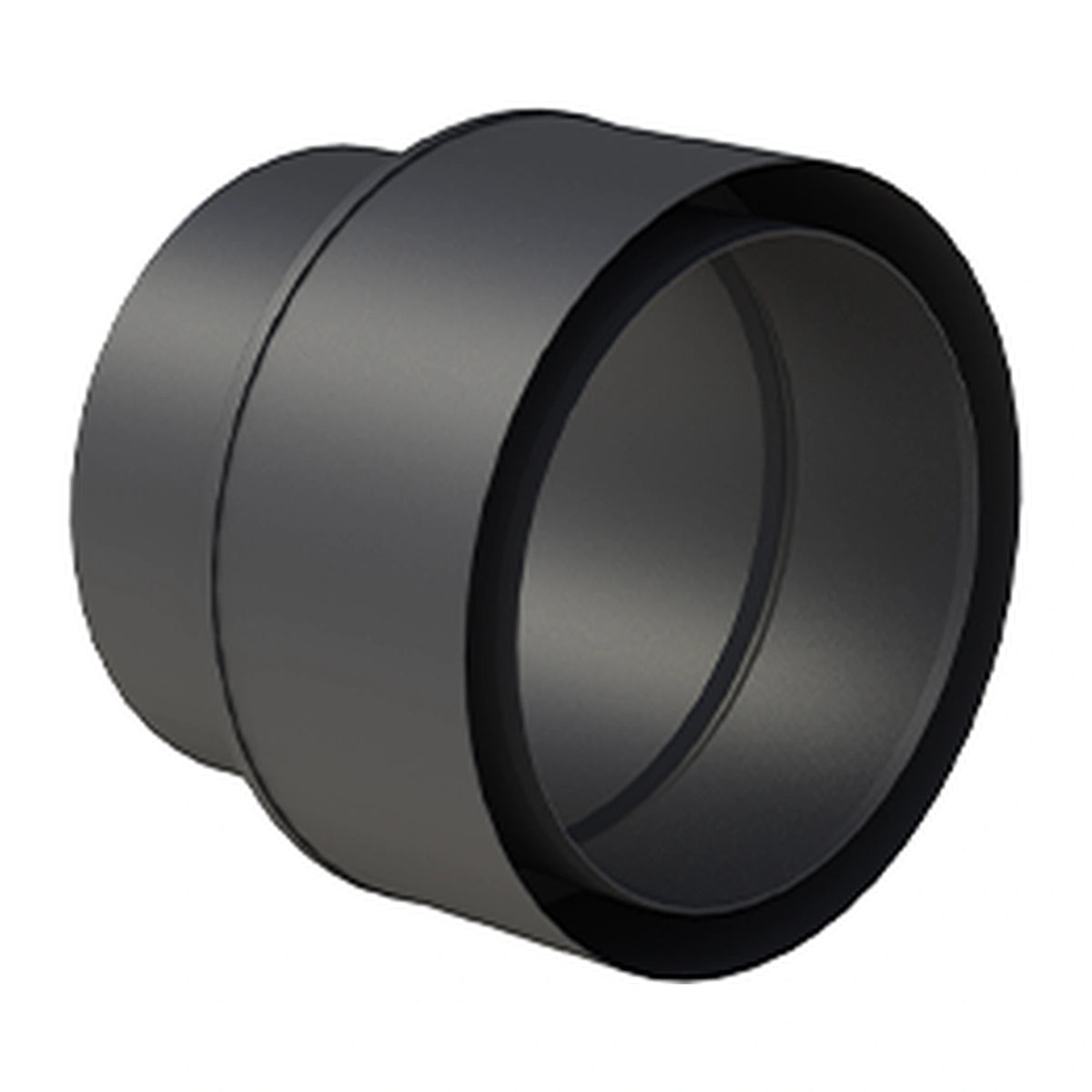

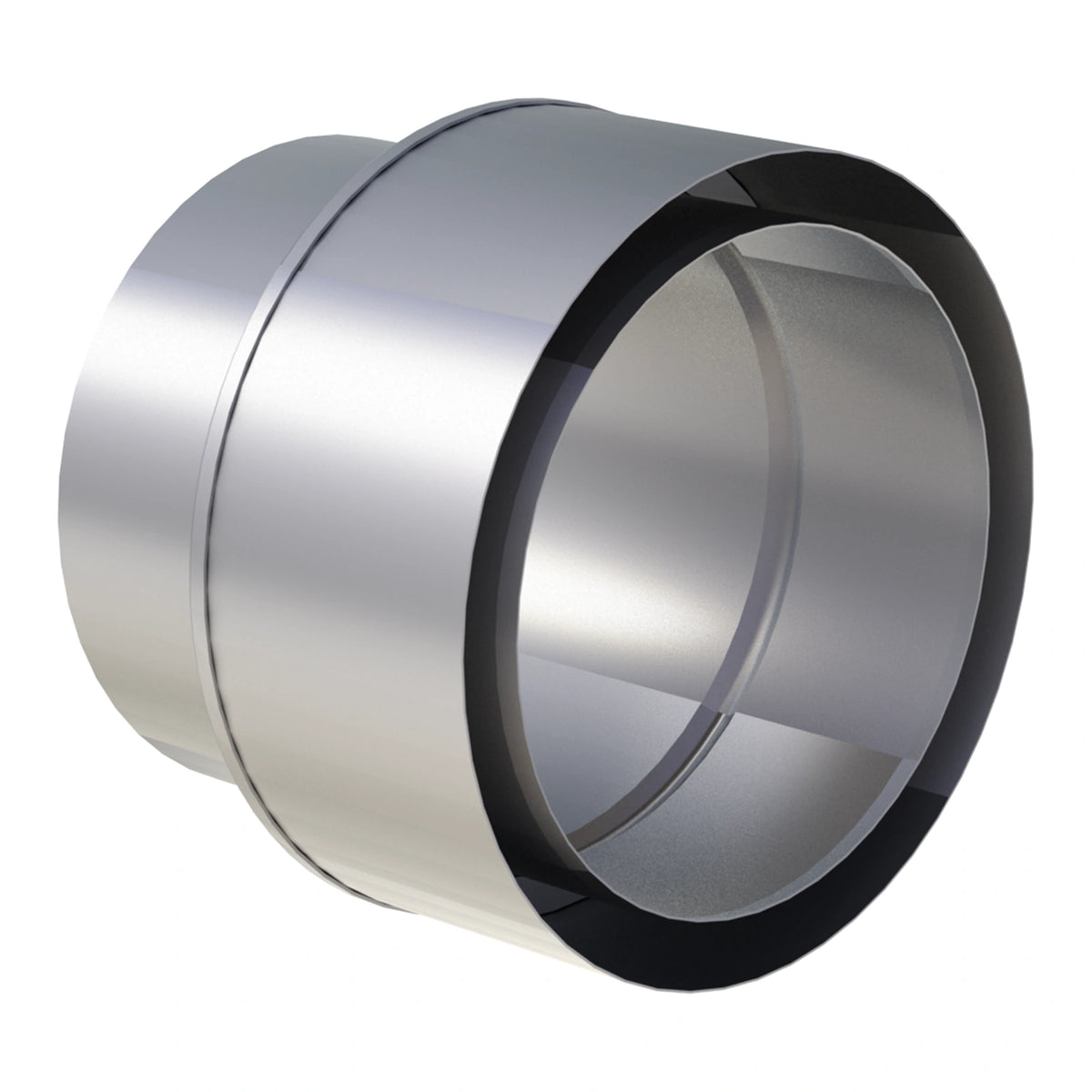

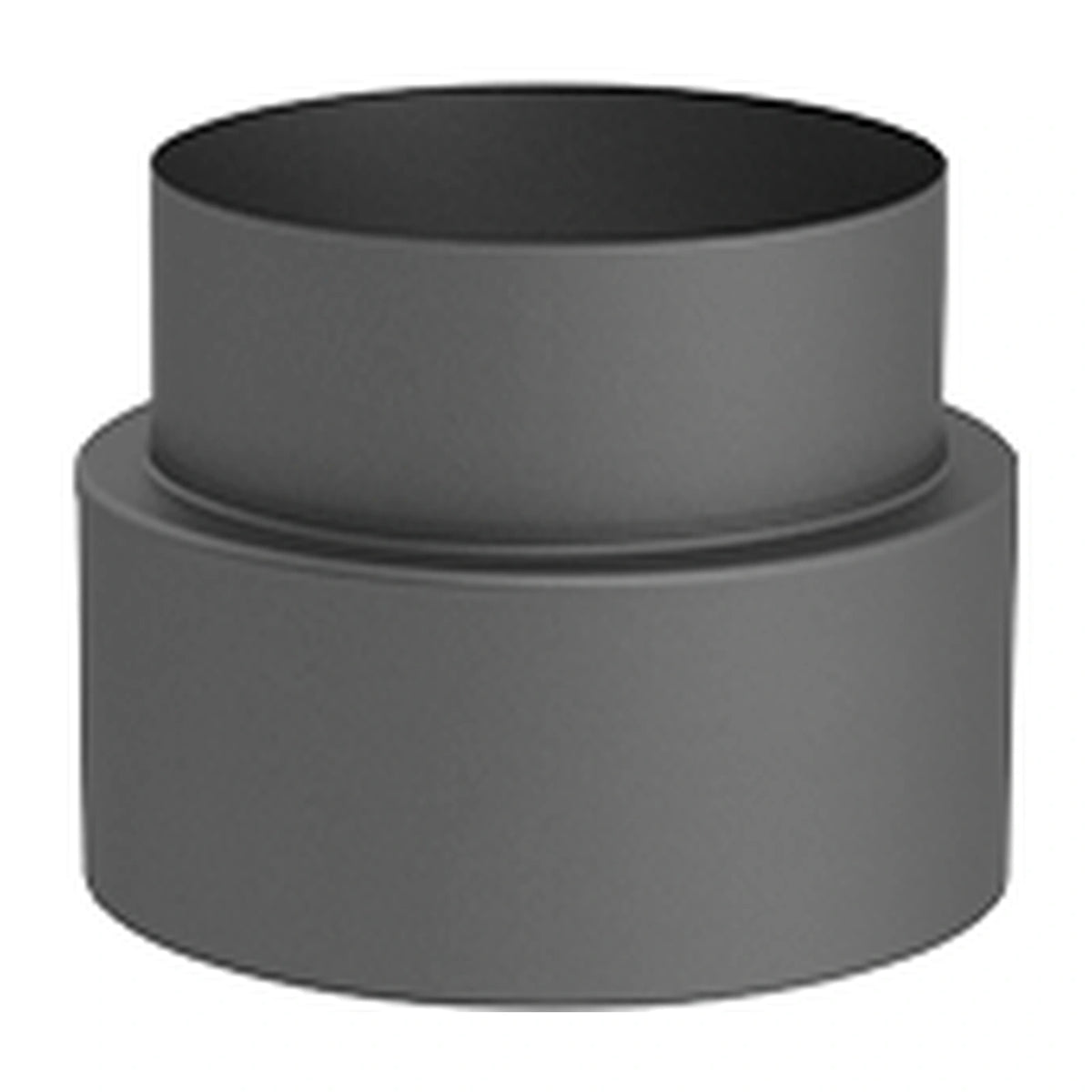

Der Übergang ist in den Nennweiten DN 130 und DN 150 erhältlich. Bei der Oberflächengestaltung stehen Schwarz, Gussgrau und gebürsteter Edelstahl zur Auswahl. Damit lässt sich das Anschlussstück passend zu den übrigen sichtbaren ISO-LINE Rohrelementen auswählen.

Für den fachgerechten Anschluss am Schornstein

Das ISO-LINE System ist für Festbrennstofffeuerstätten mit trockener Betriebsweise im Unterdruck ausgelegt. Es ist nach DIN EN 1856-2 klassifiziert und für Abgastemperaturen bis 450 °C vorgesehen.

Besonders bei Ofeninstallationen mit begrenztem Platzangebot oder angrenzenden brennbaren Bauteilen ist eine durchgehend abgestimmte Verbindungsleitung wichtig. Der Übergang auf das EW-Wandfutter ergänzt die gedämmte Rohrführung an der Anschlussstelle zum Schornstein.

Bei der Planung müssen der passende Rohrdurchmesser, das vorhandene Wandfutter sowie die geltenden Einbau- und Sicherheitsvorgaben berücksichtigt werden. Der Anschluss ist vor der Montage mit dem zuständigen Bezirksschornsteinfeger abzustimmen.

Merkmale des Jeremias ISO-LINE Übergangs auf EW-Wandfutter

• Übergang vom doppelwandigen ISO-LINE Ofenrohr auf ein einwandiges Wandfutter
• Passendes Systembauteil für gedämmte Jeremias ISO-LINE Verbindungsleitungen
• Edelstahlkonstruktion mit 0,6 mm Wandstärke am Innen- und Außenrohr
• 15 mm starke keramische Dämmung zur Begrenzung der Wärmeabgabe nach außen
• Erhältlich in den Nennweiten DN 130 und DN 150
• Oberflächen in Schwarz, Gussgrau und Edelstahl gebürstet erhältlich
• Für Festbrennstofffeuerstätten im trockenen Unterdruckbetrieb, Systemklassifizierung T450 – N1 – D – V3 – L50060 – G200M
