Ofenrohr-Übergang Jeremias ISO-LINE vom Kaminofen

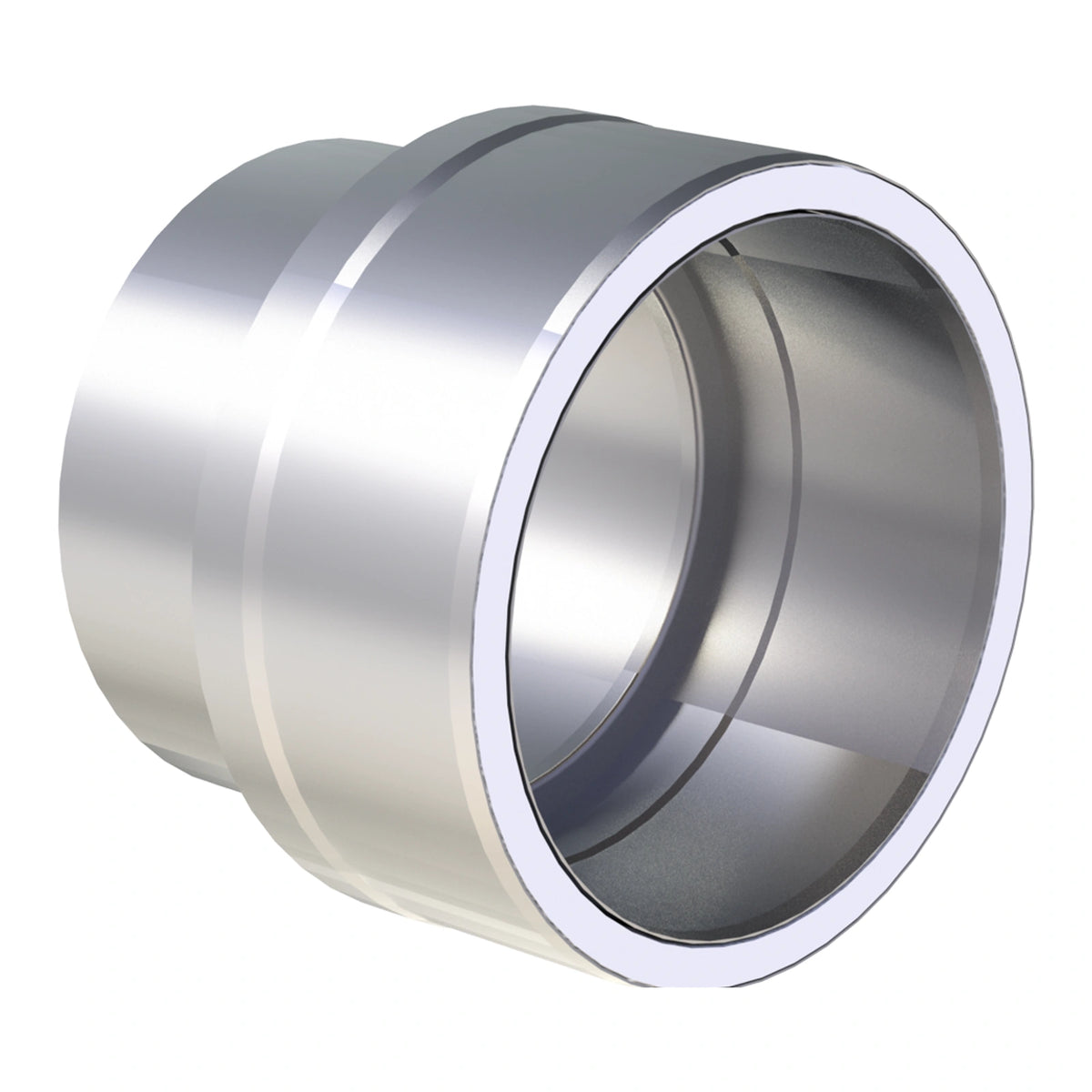

Jeremias ISO-LINE – Übergang vom Kaminofen zum gedämmten Ofenrohr

Der Ofenrohr-Übergang Jeremias ISO-LINE verbindet den Rauchrohranschluss Ihres Kaminofens mit der doppelwandigen, gedämmten Verbindungsleitung des ISO-LINE Systems. Das kompakte Anschlussstück bildet den Übergang zwischen Feuerstätte und weiterführendem Ofenrohr. Es ist speziell auf die Systemkomponenten von Jeremias abgestimmt und sorgt für einen passenden Anschluss direkt am Ofenausgang.

Der Übergang besteht aus Edelstahl und gehört zum doppelwandigen ISO-LINE Rohrsystem. Zwischen Innen- und Außenrohr befindet sich eine 15 mm starke keramische Wärmedämmung. Sie reduziert die Wärmeübertragung auf die äußere Rohrwand und ermöglicht innerhalb des geprüften Systems einen geringeren Abstand zu brennbaren Bauteilen. Statt der bei herkömmlichen Ofenrohren üblichen 400 mm beträgt der ausgewiesene Mindestabstand bei ISO-LINE 200 mm. Gerade bei Kaminöfen in der Nähe von Holzverkleidungen oder anderen brennbaren Materialien ist das ein wichtiger Vorteil.

Auch bei der Verbindung der Bauteile setzt Jeremias auf eine durchdachte Konstruktion. Die ISO-LINE Komponenten werden über Steckverbindungen mit eingezogenen Steckenden miteinander verbunden. Der Übergang ist für den Anschluss vom Kaminofen an diese gedämmte Rohrführung vorgesehen. Zusätzliche Verbindungslösungen zwischen unterschiedlichen Rohrsystemen sind an dieser Stelle dadurch nicht erforderlich.

Das ISO-LINE System verwendet die Edelstahlwerkstoffe 1.4404 und 1.4301. Die Innen- und Außenschalen besitzen jeweils eine Materialstärke von 0,6 mm. Für eine passende Gestaltung der sichtbaren Rauchrohrführung stehen die Oberflächen Schwarz, Gussgrau und Edelstahl gebürstet zur Verfügung. Die farbigen Ausführungen sind mit einer hitzebeständigen Senotherm-Beschichtung versehen.

Der Jeremias ISO-LINE Übergang eignet sich für Kaminöfen und Festbrennstofffeuerstätten mit trockener Betriebsweise. Er ist in den Nennweiten DN 130 und DN 150 erhältlich und gehört zu einem nach DIN EN 1856-2 klassifizierten, rußbrandbeständigen Verbindungsleitungssystem. Für die Montage müssen der Anschlussdurchmesser des Kaminofens, die Nennweite der anschließenden ISO-LINE Elemente und die vorgeschriebenen Sicherheitsabstände berücksichtigt werden.

Merkmale des Jeremias ISO-LINE Ofenrohr-Übergangs

• Anschlussstück für den Übergang vom Kaminofen auf das gedämmte ISO-LINE Ofenrohrsystem
• Doppelwandige Edelstahlkonstruktion mit 15 mm starker keramischer Wärmedämmung
• Edelstahlwerkstoffe 1.4404 und 1.4301 mit jeweils 0,6 mm Wandstärke
• Erhältlich in den Nennweiten DN 130 und DN 150
• Systemabstand zu brennbaren Bauteilen von 200 mm

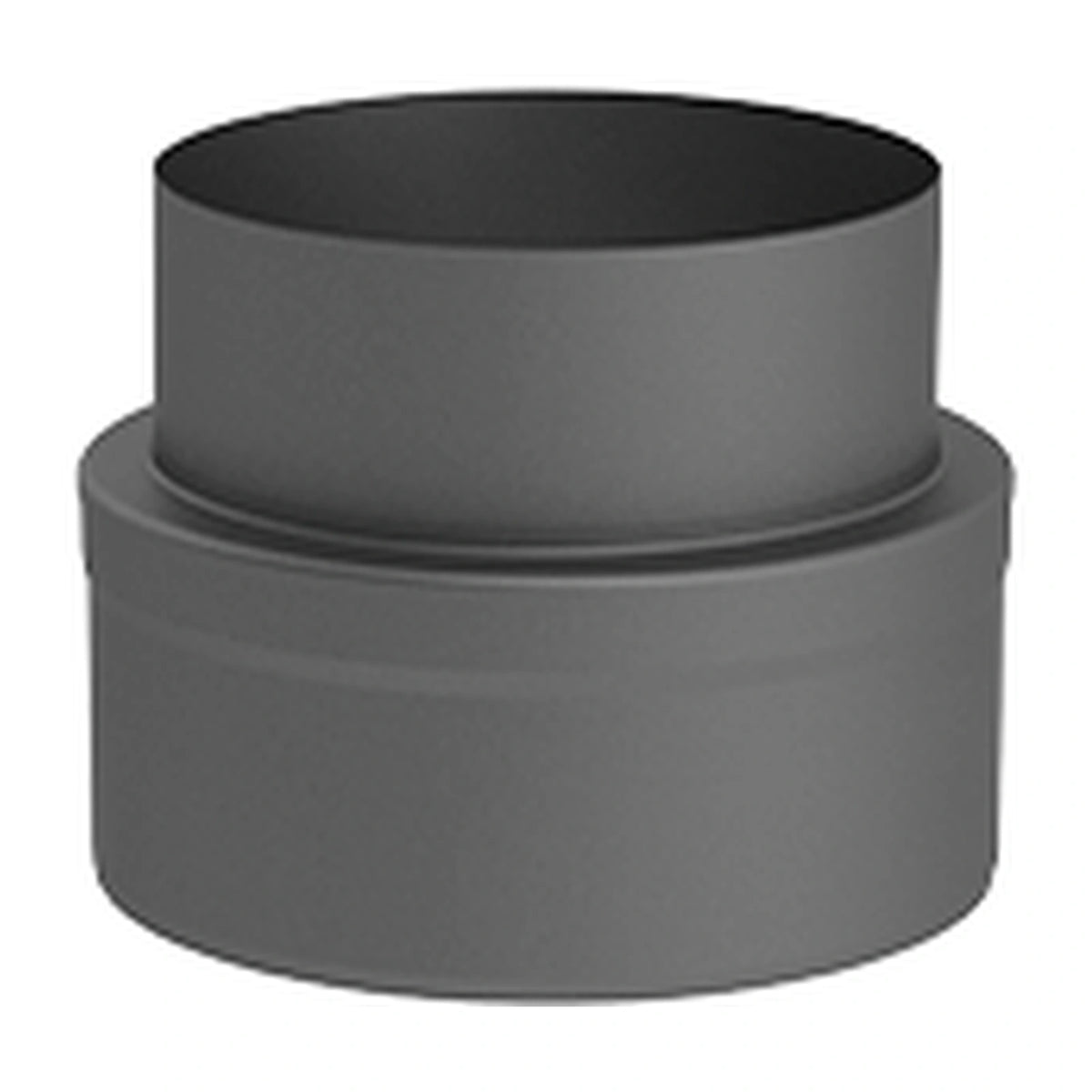

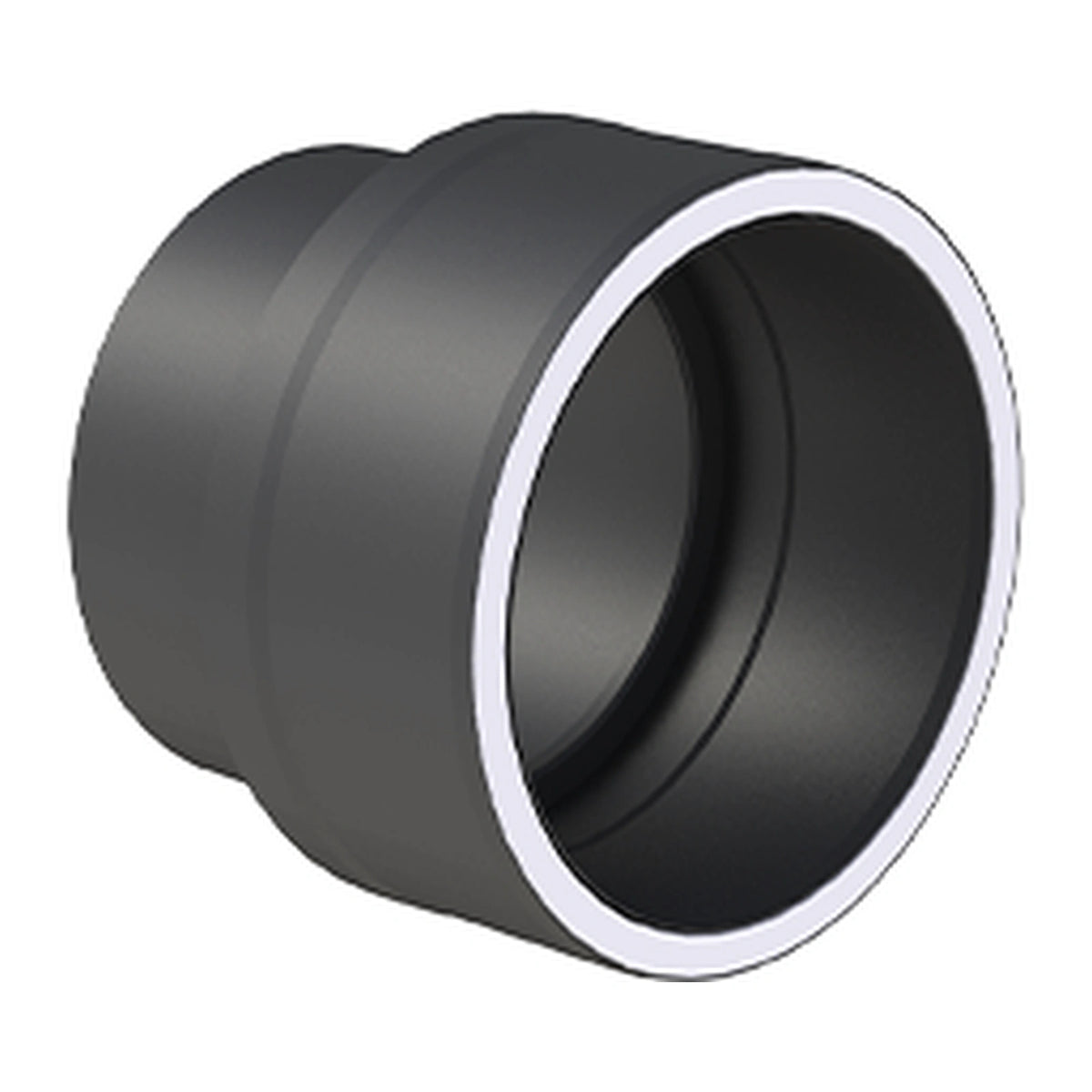

• Oberflächen in Schwarz, Gussgrau oder Edelstahl gebürstet
• Für trockenen Betrieb an Festbrennstofffeuerstätten, Systemklassifizierung T450 – N1 – D – V3 – L50060 – G200M
