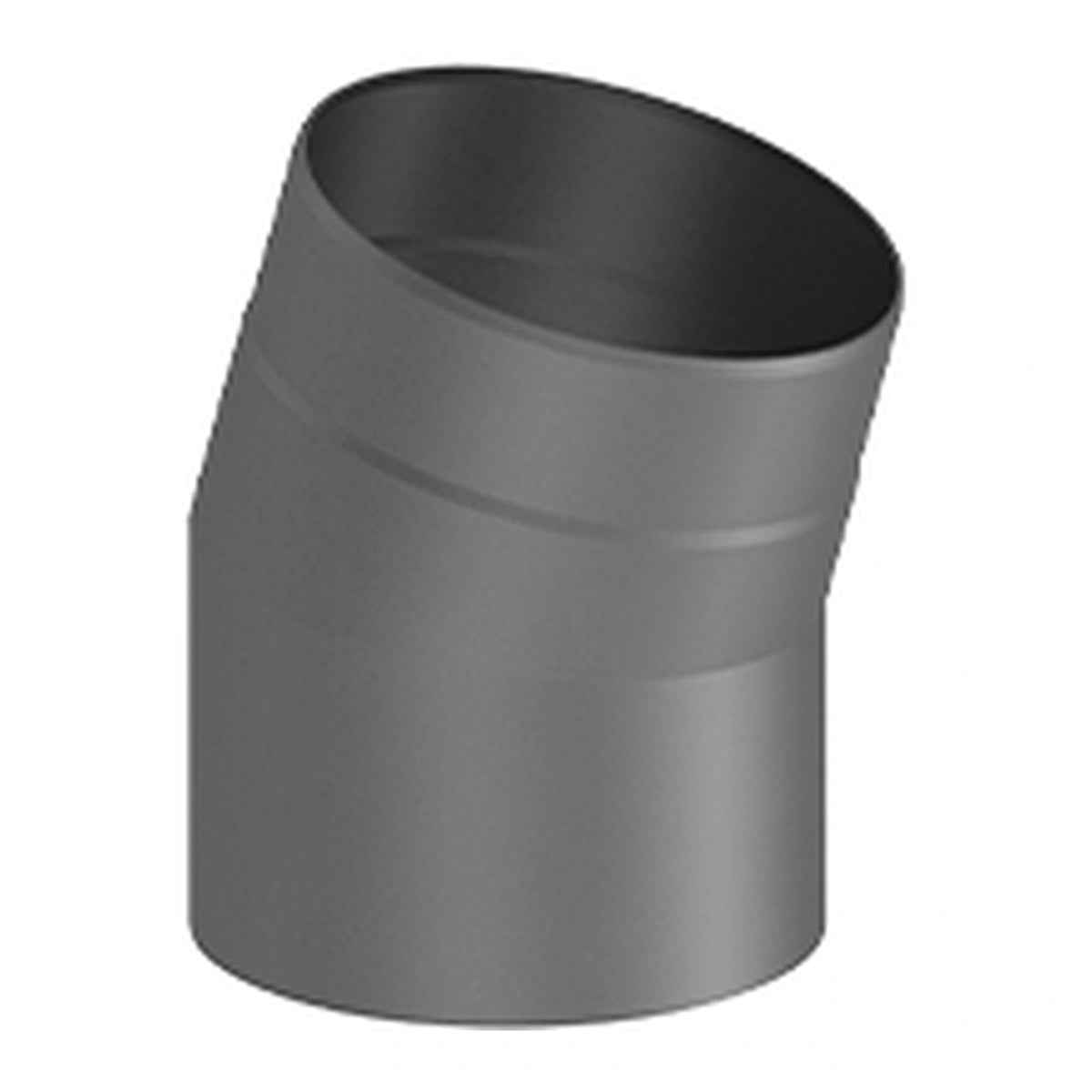

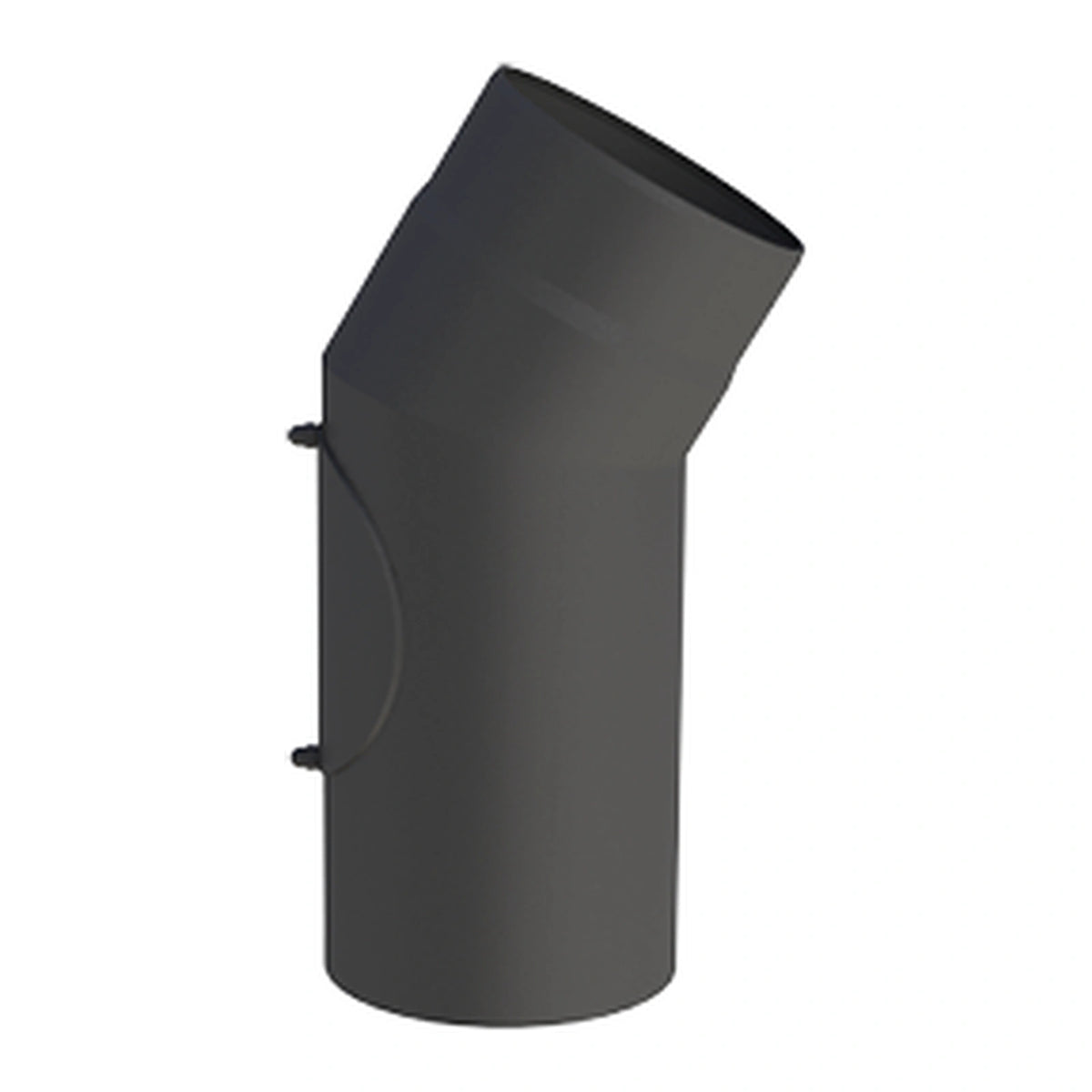

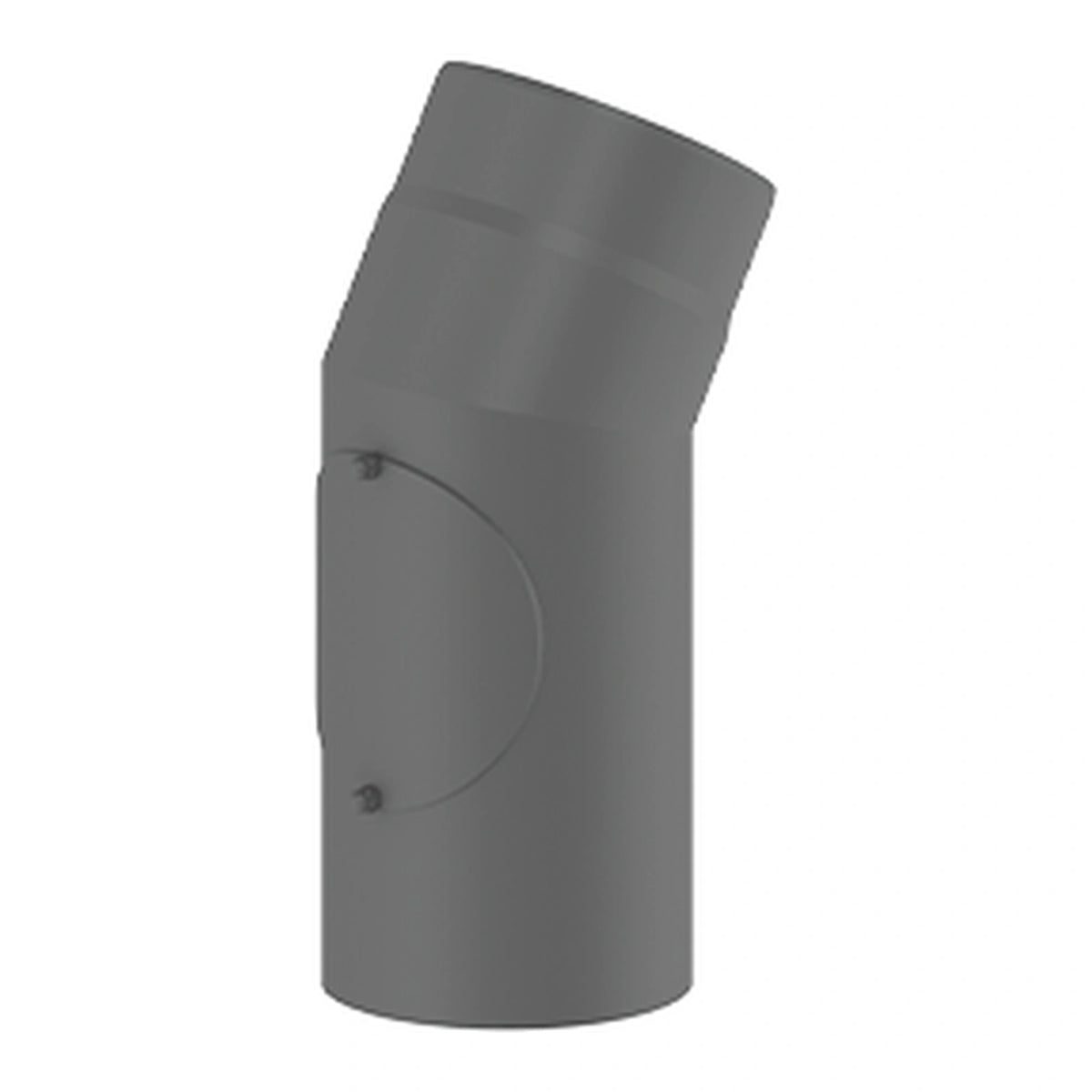

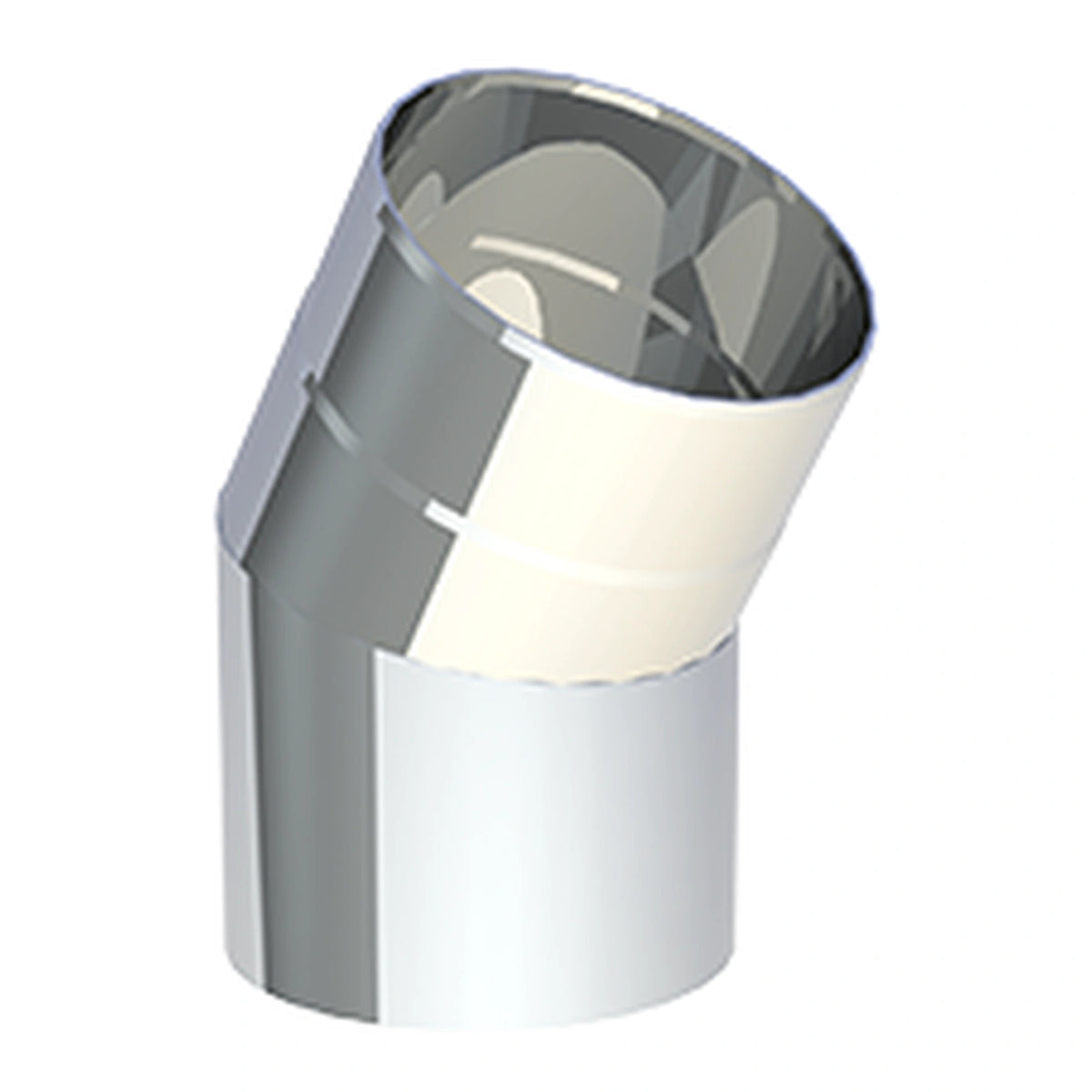

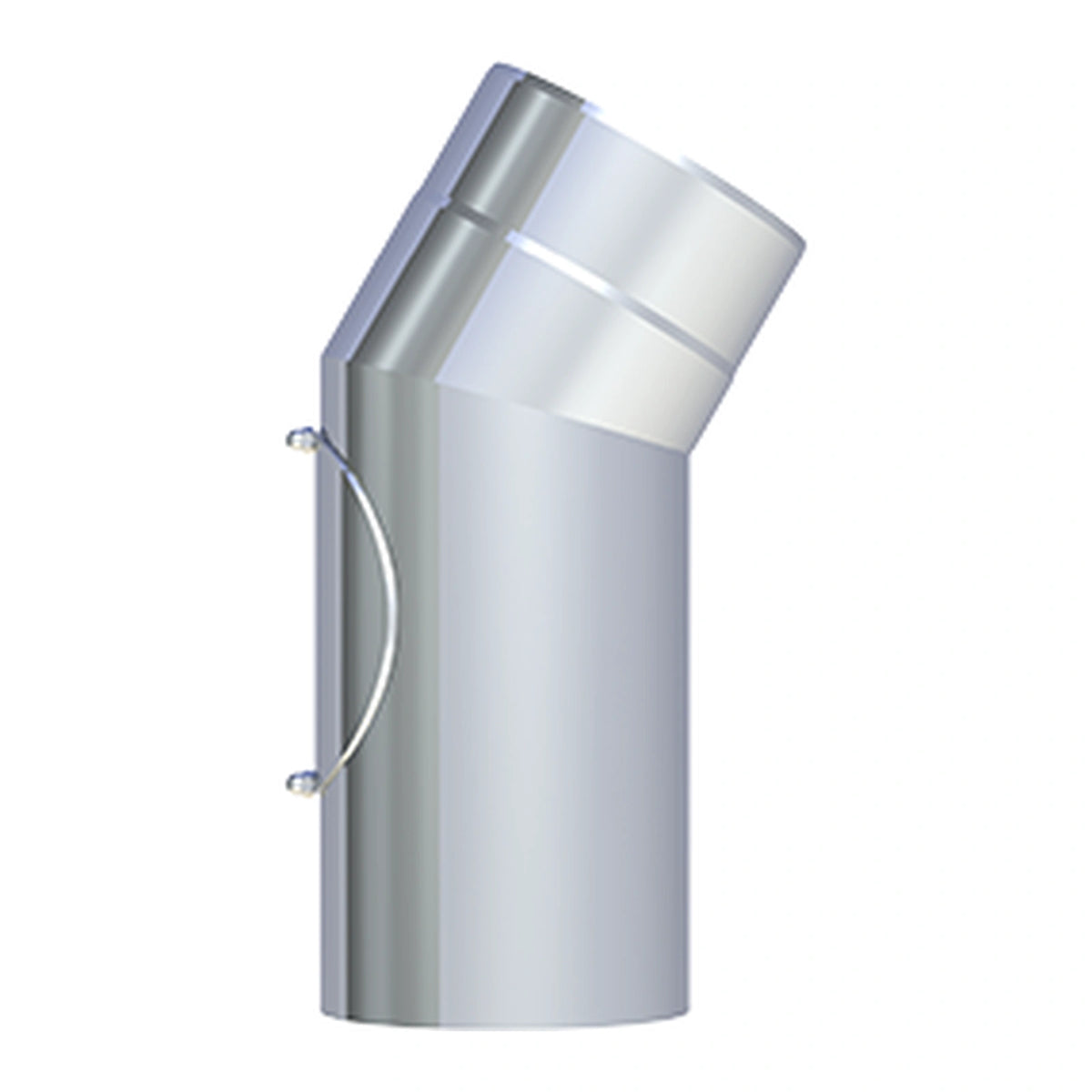

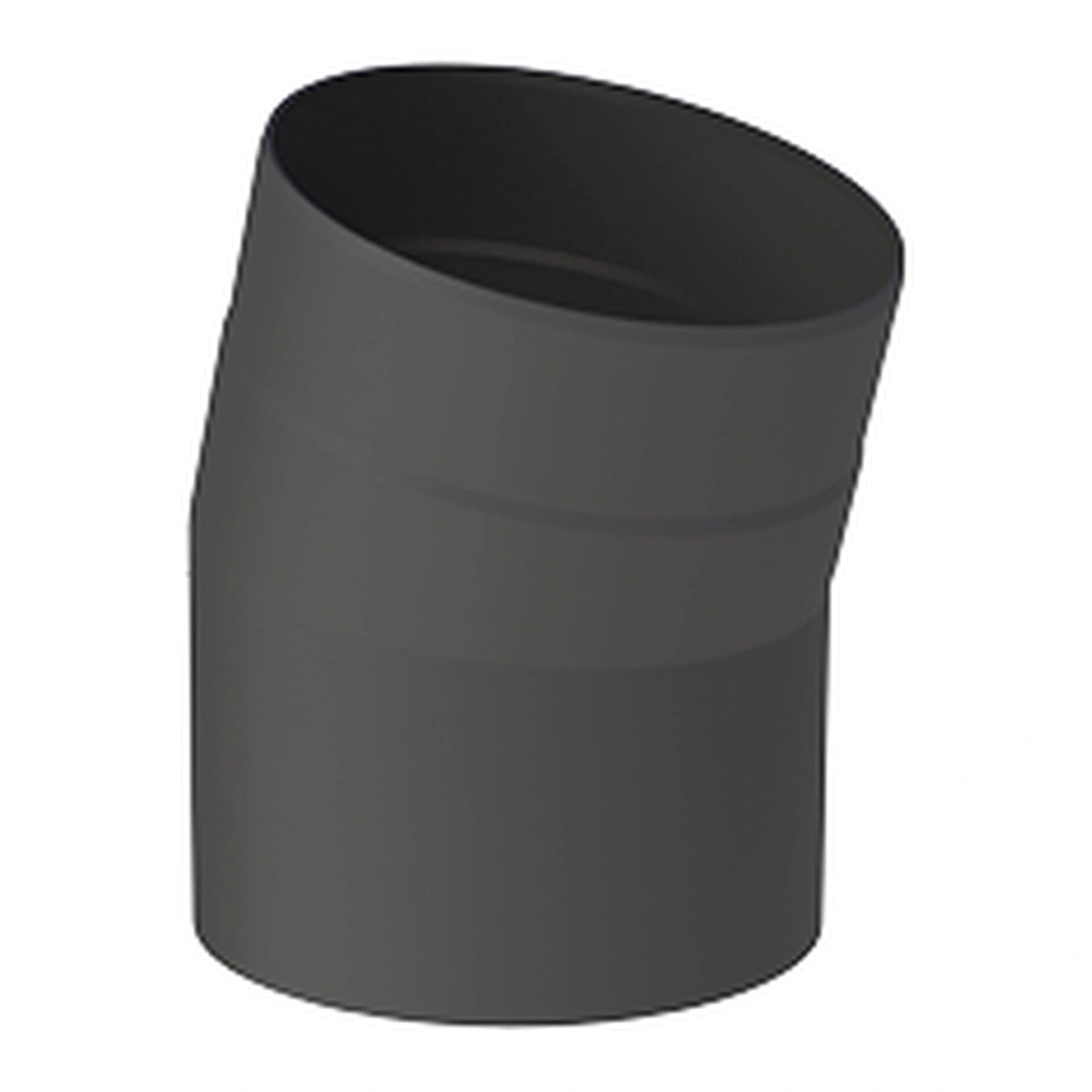

Ofenrohrbogen Jeremias FERRO-LUX 30° | DN 120–200

Jeremias FERRO-LUX 30° – Ofenrohrbogen für eine gezielte Rauchrohrführung

Mit dem Jeremias FERRO-LUX Ofenrohrbogen 30° lässt sich die Rauchrohrführung eines Kaminofens gezielt an die baulichen Gegebenheiten anpassen. Der Bogen verändert die Richtung der Verbindungsleitung um 30 Grad und eignet sich besonders für Rohrverläufe, bei denen ein leichter Versatz zwischen Ofenanschluss und Schornstein erforderlich ist. Durch den vergleichsweise kleinen Winkel lassen sich Richtungsänderungen umsetzen, ohne unmittelbar einen 45°- oder 90°-Bogen einsetzen zu müssen.

Der einwandige Rauchrohrbogen besteht aus 2,0 mm starkem Stahlblech DC01 (St12). Das Material ist für die thermischen Belastungen einer Festbrennstoff-Feuerstätte ausgelegt und sorgt für eine stabile, formbeständige Konstruktion. Die durchgehende WIG-Schweißnaht verbindet die Bauteile sauber miteinander. Eine hitzefeste Senotherm-Lackbeschichtung schützt die Oberfläche und sorgt für eine gleichmäßige Optik im sichtbaren Bereich der Ofeninstallation.

Das FERRO-LUX System ist für Abgastemperaturen bis 600 °C sowie den trockenen Unterdruckbetrieb ausgelegt. Es wird als Verbindungsleitung zwischen Kaminofen und Schornstein eingesetzt und eignet sich für Feuerstätten mit festen Brennstoffen, darunter naturbelassenes Holz und Kohle.

Für die Montage verfügt der Ofenrohrbogen über eine Steckverbindung mit eingezogenem Rohrende. Dadurch lässt er sich mit passenden FERRO-LUX Rohrelementen derselben Nennweite verbinden. Die Steckbauweise ermöglicht eine unkomplizierte Zusammenstellung der einzelnen Komponenten und erleichtert die Anpassung des Rohrverlaufs.

Der 30°-Bogen ist in den Nennweiten DN 120 bis DN 200 erhältlich und lässt sich dadurch für unterschiedliche Kaminofenanschlüsse einsetzen. Gerade bei einer sichtbaren Rauchrohrinstallation bietet der feste Winkel eine klare, nachvollziehbare Rohrführung.

Bei der Planung müssen die Anschlussmaße des Kaminofens, der erforderliche Rohrverlauf und die vorgeschriebenen Sicherheitsabstände zu brennbaren Bauteilen berücksichtigt werden. Diese Abstände unterscheiden sich je nach Rohrdurchmesser und Einbausituation.

Merkmale des Jeremias FERRO-LUX Ofenrohrbogens 30°

• 30°-Bogen zur gezielten Richtungsänderung der Rauchrohrführung
• Einwandige Ausführung aus 2,0 mm starkem Stahlblech DC01 (St12)
• Hitzefeste Senotherm-Lackbeschichtung für den sichtbaren Ofenanschluss
• Eingezogenes Steckende zur Verbindung mit passenden FERRO-LUX Rohren
• Für Abgastemperaturen bis 600 °C im trockenen Unterdruckbetrieb
• Geeignet für Kaminöfen und Feuerstätten mit festen Brennstoffen
• Erhältlich in den Nennweiten DN 120, 130, 150, 160, 180 und 200
