Ofenrohrbogen Jeremias FERRO-LUX 45° | DN 120–200

Jeremias FERRO-LUX Ofenrohrbogen 45° – für eine gezielte Rauchrohrführung

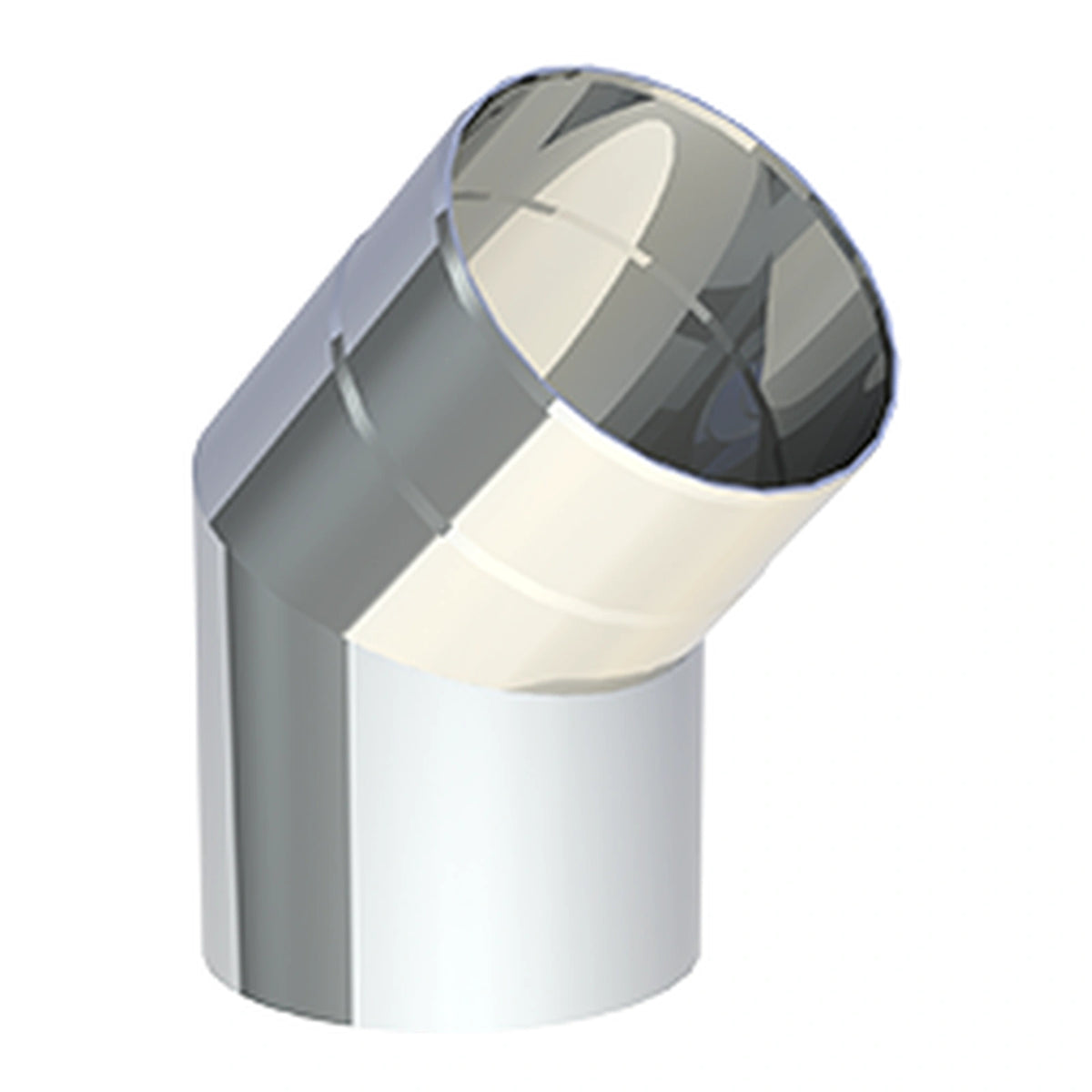

Nicht jede Verbindung zwischen Kaminofen und Schornstein verläuft gerade. Mit dem Jeremias FERRO-LUX Ofenrohrbogen 45° lässt sich die Rauchrohrführung um 45 Grad verändern, beispielsweise um einen seitlichen Versatz auszugleichen oder den Anschluss an den Schornstein passend auszurichten. Der Bogen gehört zum einwandigen FERRO-LUX Ofenrohrsystem und ist für Verbindungsleitungen im Wohn- und Sichtbereich vorgesehen.

Gefertigt wird der Ofenrohrbogen aus 2,0 mm starkem Stahlblech DC01 (St12). Die massive Materialausführung eignet sich für die thermischen Belastungen, die beim Betrieb eines Kaminofens entstehen. Das FERRO-LUX System ist für Abgastemperaturen bis 600 °C ausgelegt und nach DIN EN 1856-2 CE-zertifiziert. Es wird bei Feuerstätten für feste Brennstoffe wie naturbelassenes Holz, Kohle, Koks oder Torf eingesetzt und ist für den trockenen Unterdruckbetrieb vorgesehen.

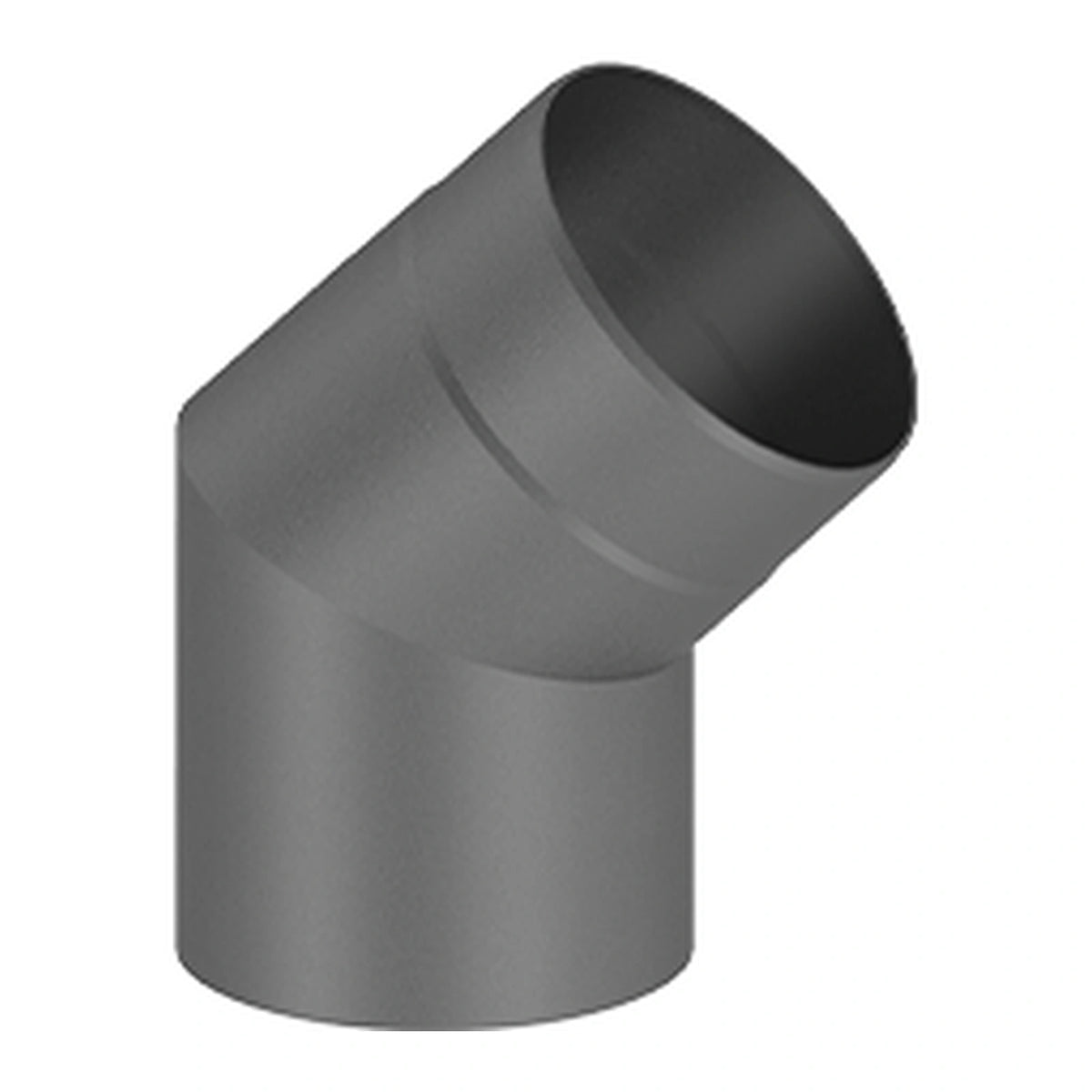

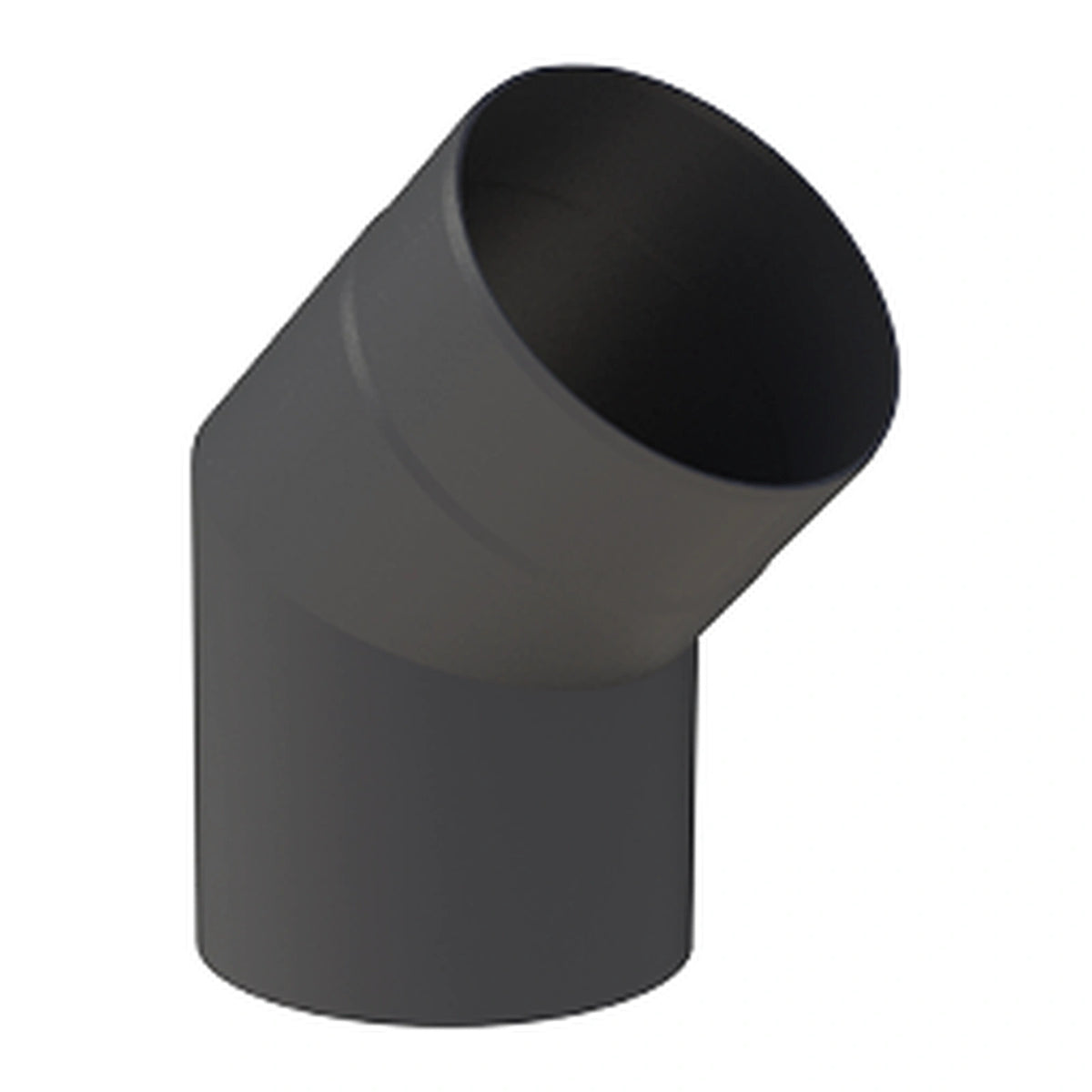

Die Oberfläche besitzt eine hitzefeste Senothermlackbeschichtung. Diese schützt das Stahlblech und sorgt für eine gleichmäßige Oberflächenoptik. Innerhalb der FERRO-LUX Serie stehen unter anderem die Farbvarianten Schwarz und Gussgrau zur Verfügung. Dadurch lässt sich die sichtbare Rauchrohrverbindung farblich auf den Kaminofen und die übrigen Rohrkomponenten abstimmen.

Für die Montage verwendet Jeremias eine Steckverbindung mit eingezogenen Steckenden. Der Rohrbogen lässt sich dadurch mit passenden FERRO-LUX Rohrelementen gleicher Nennweite verbinden, ohne dass die einzelnen Teile vor Ort verschweißt werden müssen. Gerade bei Rohrführungen mit mehreren Komponenten erleichtert das die Zusammenstellung der benötigten Verbindung.

Der 45°-Ofenrohrbogen ist für Innendurchmesser von DN 120 bis DN 200 erhältlich. Welche Nennweite benötigt wird, richtet sich nach dem Rauchrohranschluss des Kaminofens und der geplanten Abgasführung. Auch die vorgeschriebenen Abstände zu brennbaren Bauteilen müssen bei der Installation berücksichtigt werden. Sie sind vom jeweiligen Rohrdurchmesser und der Einbausituation abhängig.

Merkmale des Jeremias FERRO-LUX Ofenrohrbogens 45°

• 45°-Rohrbogen zur Richtungsänderung und Herstellung eines Versatzes in der Rauchrohrführung
• Gefertigt aus 2,0 mm starkem Stahlblech DC01 (St12)
• Hitzefeste Senothermlackbeschichtung für eine widerstandsfähige Oberfläche
• Für Abgastemperaturen bis 600 °C und trockenen Unterdruckbetrieb geeignet
• Steckverbindung mit eingezogenen Steckenden zur Montage mit passenden FERRO-LUX Rohrelementen
• Erhältlich in den Nennweiten DN 120 bis DN 200
• CE-zertifiziert nach DIN EN 1856-2 und für Kaminöfen mit festen Brennstoffen geeignet
