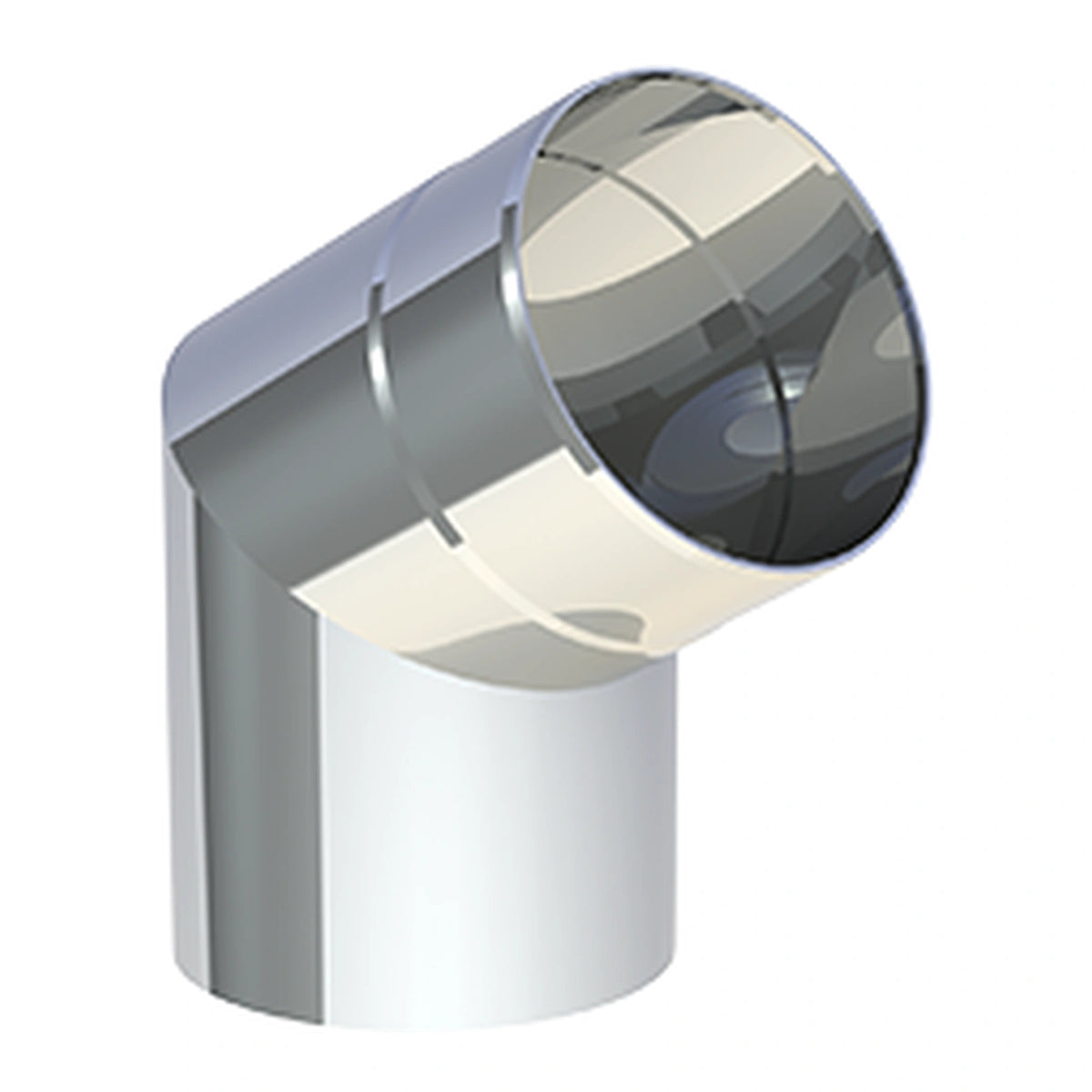

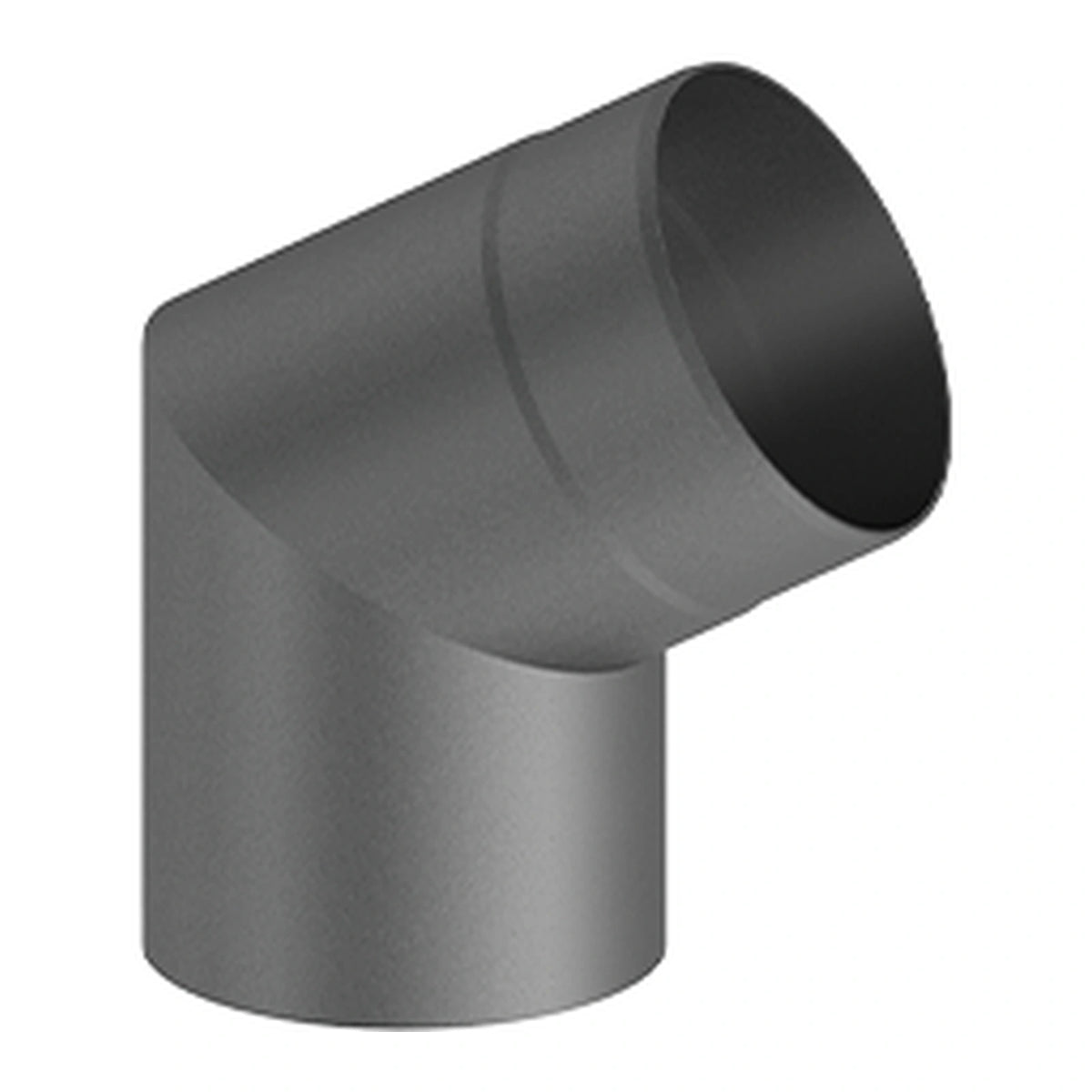

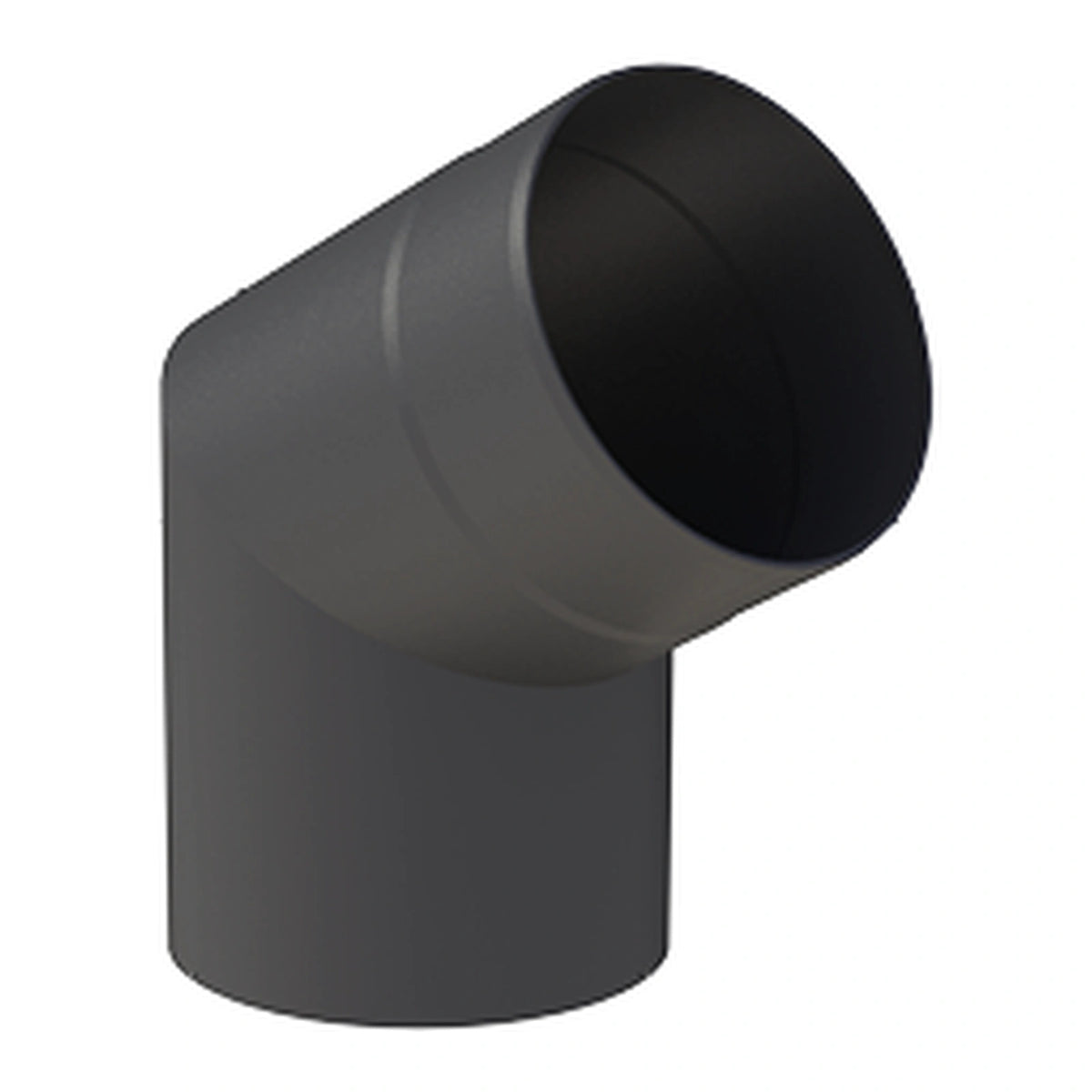

Ofenrohrbogen Jeremias FERRO-LUX 60° | DN 120–200

Jeremias FERRO-LUX 60° – Rauchrohrführung mit gezieltem Richtungswechsel

Mit dem Jeremias FERRO-LUX Ofenrohrbogen 60° lässt sich die Rauchrohrführung zwischen Kaminofen und Schornstein gezielt verändern. Der Bogen ermöglicht einen Richtungswechsel um 60 Grad und eignet sich für Anschlussverläufe, bei denen ein gerades Ofenrohr nicht ausreicht. Als Bestandteil des FERRO-LUX Systems fügt er sich in die Verbindungsleitung ein und ermöglicht eine auf die Einbausituation abgestimmte Rohrführung.

Gefertigt wird der einwandige Ofenrohrbogen aus 2,0 mm starkem Stahlblech DC01 (St12). Die stabile Materialausführung ist für die thermischen Belastungen im Betrieb mit festen Brennstoffen ausgelegt. Eine hitzefeste Senotherm-Lackbeschichtung schützt die Oberfläche und sorgt für eine gleichmäßige Farbgebung. Damit eignet sich der Bogen auch für sichtbar montierte Rauchrohrleitungen im Wohnbereich.

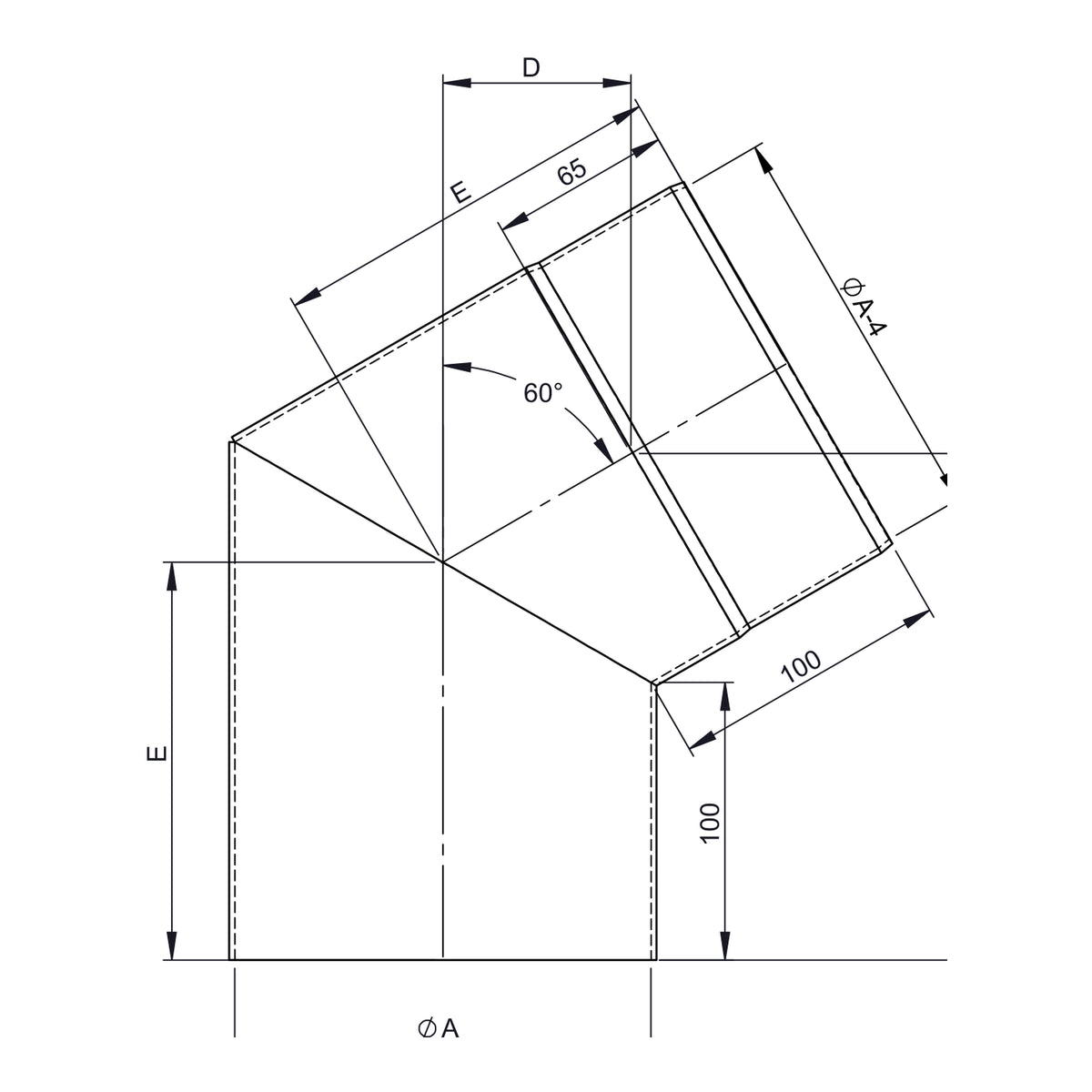

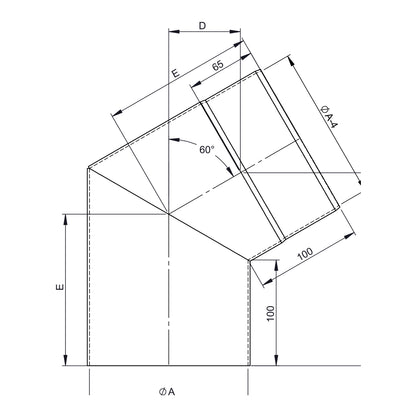

Die 60°-Bauform bietet eine weitere Möglichkeit, den Rohrverlauf an die Position des Schornsteinanschlusses anzupassen. Anders als ein 90°-Winkel führt sie die Leitung in einem flacheren Winkel weiter. Der Bogen besitzt keine Reinigungstür und bildet damit ein geschlossenes Formstück innerhalb der Rauchrohrverbindung.

Für die Montage verfügt das FERRO-LUX System über eingezogene Steckenden, mit denen die einzelnen Rohrelemente miteinander verbunden werden. Das erleichtert die Zusammenstellung einer durchgängigen Rauchrohrleitung aus passenden Systembauteilen. Erhältlich ist der Ofenrohrbogen in den Nennweiten DN 120 bis DN 200. Der Durchmesser muss mit den übrigen Rohrelementen und dem vorgesehenen Anschluss übereinstimmen.

Das FERRO-LUX System ist für Kaminöfen und Regelfeuerstätten mit festen Brennstoffen wie naturbelassenem Holz, Koks, Torf oder geeigneter Kohle konzipiert. Es ist für den trockenen Unterdruckbetrieb ausgelegt und besitzt die Temperaturklassifizierung T600 für Abgastemperaturen bis 600 °C.

Bei der Planung der Rauchrohrführung müssen neben der passenden Nennweite auch die erforderlichen Abstände zu brennbaren Bauteilen berücksichtigt werden. Diese sind vom Rohrdurchmesser und der jeweiligen Einbausituation abhängig.

Merkmale des Jeremias FERRO-LUX Ofenrohrbogens

• 60°-Ofenrohrbogen für einen gezielten Richtungswechsel der Rauchrohrleitung
• Gefertigt aus 2,0 mm starkem Stahlblech DC01 (St12)
• Hitzefeste Senotherm-Lackbeschichtung für sichtbar montierte Rauchrohre
• Einwandige Ausführung ohne Reinigungstür
• Steckverbindung mit eingezogenen Steckenden zur Verbindung passender FERRO-LUX Bauteile
• Erhältlich in den Nennweiten DN 120 bis DN 200
• Für feste Brennstoffe, trockenen Unterdruckbetrieb und Abgastemperaturen bis 600 °C geeignet
