Ofenrohrbogen Jeremias FERRO-LUX 90° | DN 120–200

Jeremias FERRO-LUX 90° Ofenrohrbogen für rechtwinklige Rauchrohranschlüsse

Mit dem Jeremias FERRO-LUX 90° Ofenrohrbogen lässt sich die Rauchrohrführung um einen rechten Winkel verändern. Das ist besonders dann erforderlich, wenn der Rauchrohranschluss des Kaminofens und die Anschlussöffnung am Schornstein unterschiedlich ausgerichtet sind. Der Bogen verbindet die entsprechenden Rohrabschnitte und ermöglicht eine gezielte Führung der Abgase auf dem Weg zum Schornstein.

Gefertigt wird der Ofenrohrbogen aus 2,0 mm starkem Stahlblech DC01 (St12). Die massive Materialausführung ist für die hohen thermischen Belastungen von Festbrennstofffeuerstätten ausgelegt. Das FERRO-LUX System eignet sich für Abgastemperaturen bis 600 °C und ist für den trockenen Unterdruckbetrieb vorgesehen. Damit ist der Bogen auf den Einsatz mit klassischen Kaminöfen und weiteren geeigneten Feuerstätten für feste Brennstoffe abgestimmt.

Die Oberfläche besitzt eine hitzefeste Senothermlackbeschichtung. Neben dem Schutz der Stahloberfläche sorgt sie für eine gleichmäßige Farbgebung der sichtbaren Rauchrohrteile. Je nach gewählter Ausführung stehen schwarze und gussgraue Oberflächen zur Verfügung. Dadurch lässt sich der Bogen passend zu den übrigen Rohrkomponenten und zur Farbgebung des Kaminofens auswählen.

Für die Verbindung mit weiteren FERRO-LUX Bauteilen verfügt das Rohrsystem über eingezogene Steckenden. Die einzelnen Elemente lassen sich ineinanderstecken, sodass bei der Montage keine Schweißarbeiten erforderlich sind. Gerade bei einer Rauchrohrführung mit mehreren Bauteilen erleichtert dieses Verbindungssystem die Zusammenstellung der benötigten Rohrstrecke.

Der 90°-Bogen ist in den Nennweiten DN 120, 130, 150, 160, 180 und 200 erhältlich. Bei der Auswahl muss der Durchmesser mit dem Rauchrohranschluss des Ofens und den übrigen Verbindungselementen übereinstimmen. Ebenso sind die vorgeschriebenen Abstände zu brennbaren Bauteilen zu berücksichtigen, da diese vom jeweiligen Rohrdurchmesser und der Einbausituation abhängen.

Merkmale des Jeremias FERRO-LUX Ofenrohrbogens 90°

• 90°-Bogen zur rechtwinkligen Umlenkung der Rauchrohrführung
• Gefertigt aus massivem Stahlblech DC01 (St12) mit 2,0 mm Wandstärke

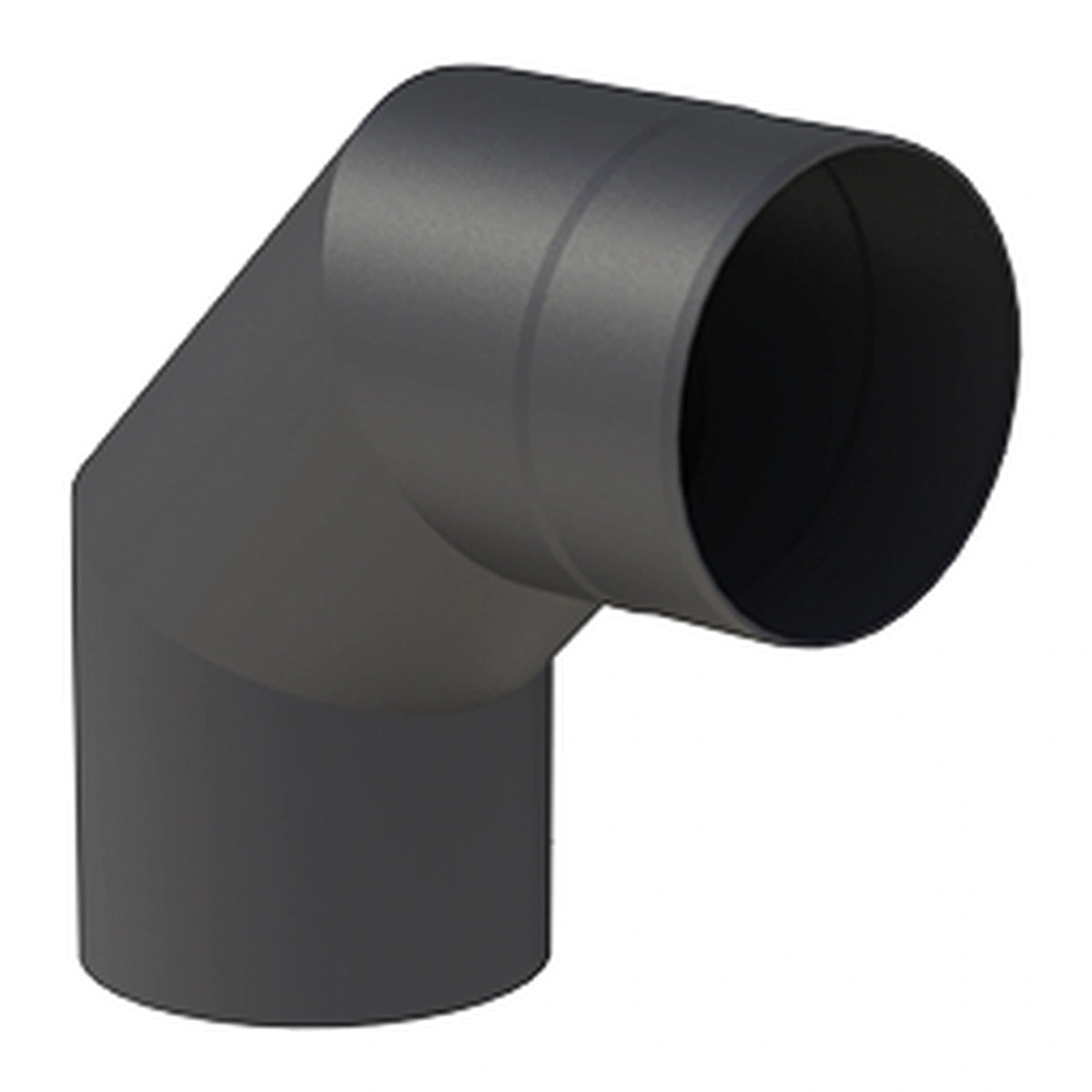

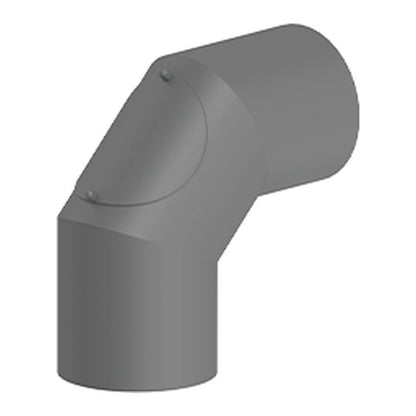

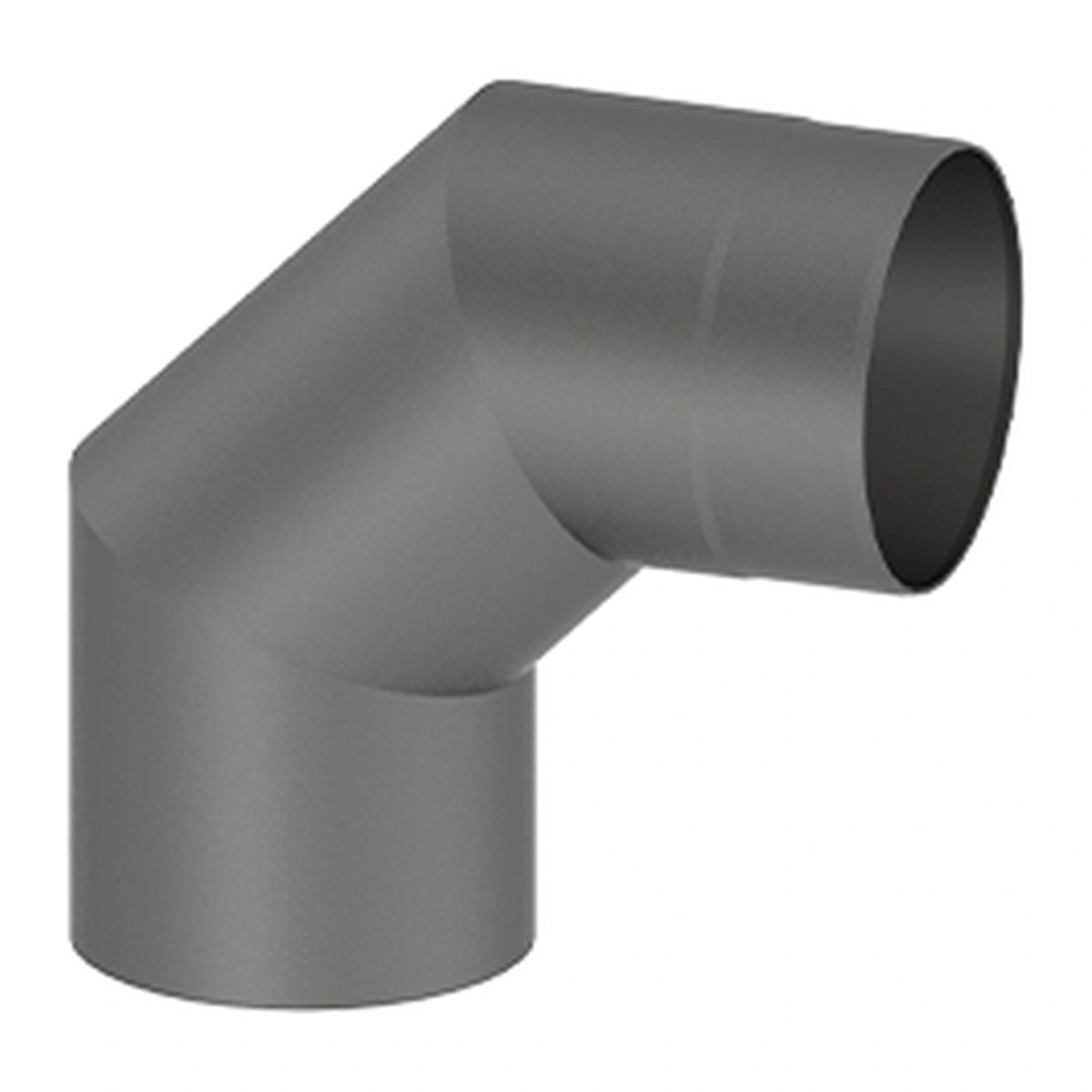

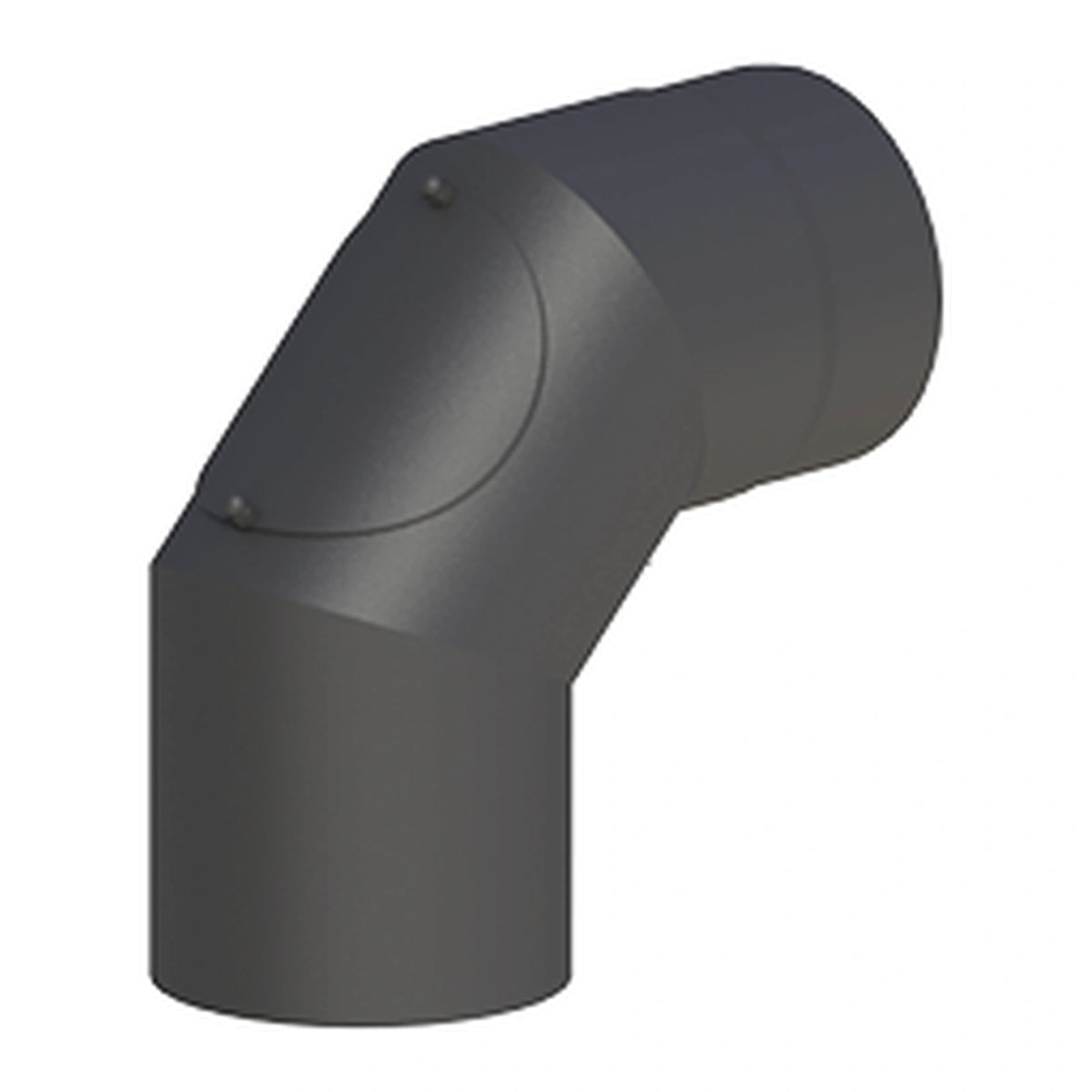

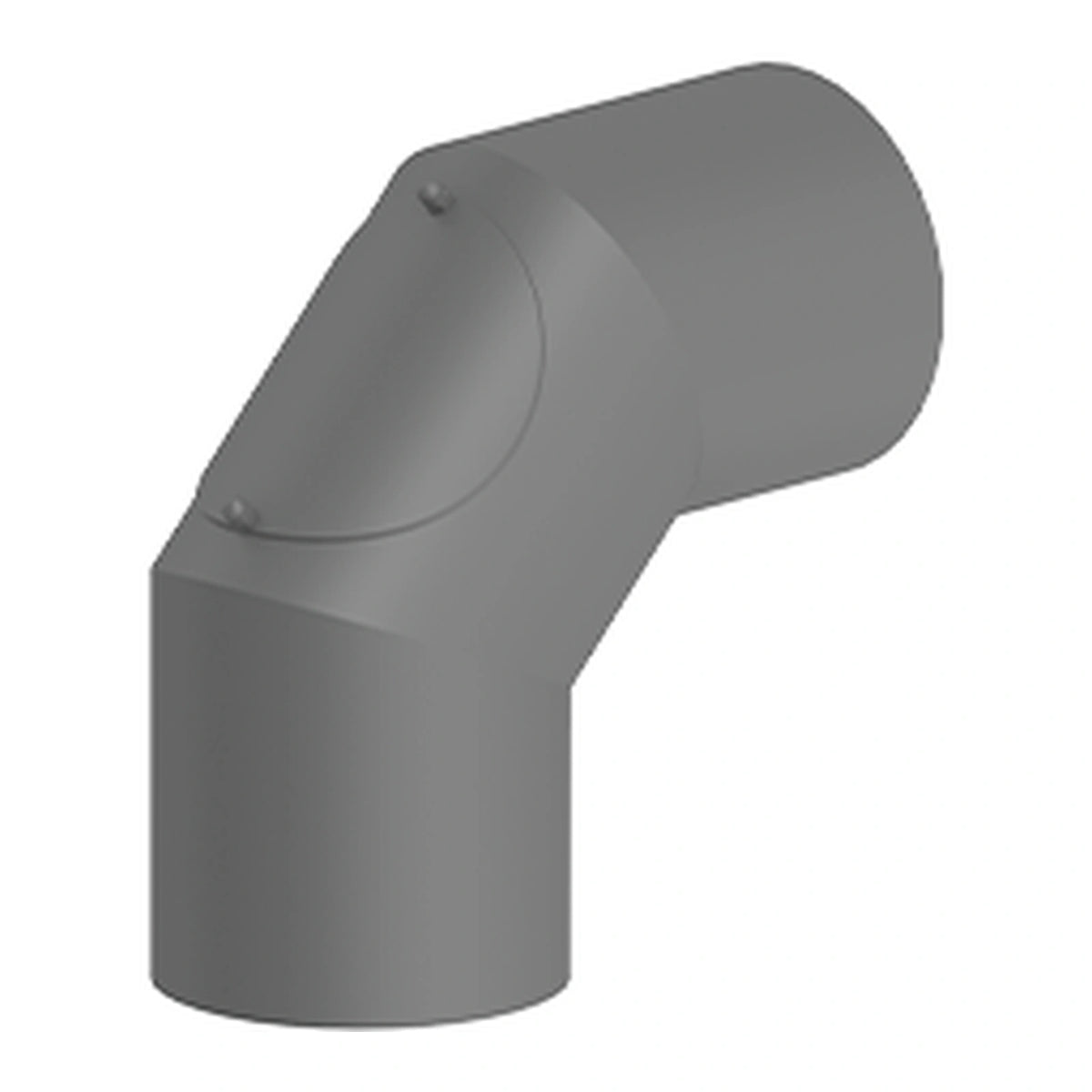

• Hitzefeste Senothermlackbeschichtung in Schwarz oder Gussgrau erhältlich
• Für Abgastemperaturen bis 600 °C ausgelegt
• Geeignet für Kaminöfen und Festbrennstofffeuerstätten im trockenen Unterdruckbetrieb
• Steckverbindung mit eingezogenen Steckenden zur Montage mit FERRO-LUX Rohrkomponenten
• Erhältlich in den Nennweiten DN 120, 130, 150, 160, 180 und 200
