Wandfutter Jeremias FERRO-LUX doppelt | DN 120–200

Jeremias FERRO-LUX Wandfutter doppelt – Anschluss für das Ofenrohr am Schornstein

Das doppelte Wandfutter Jeremias FERRO-LUX bildet den Anschluss zwischen dem Ofenrohr und dem Schornstein. Es wird in die vorgesehene Wandöffnung eingesetzt und nimmt das Ende des Rauchrohrs auf. Damit entsteht ein definierter Übergang von der sichtbaren Verbindungsleitung zum Schornsteinanschluss.

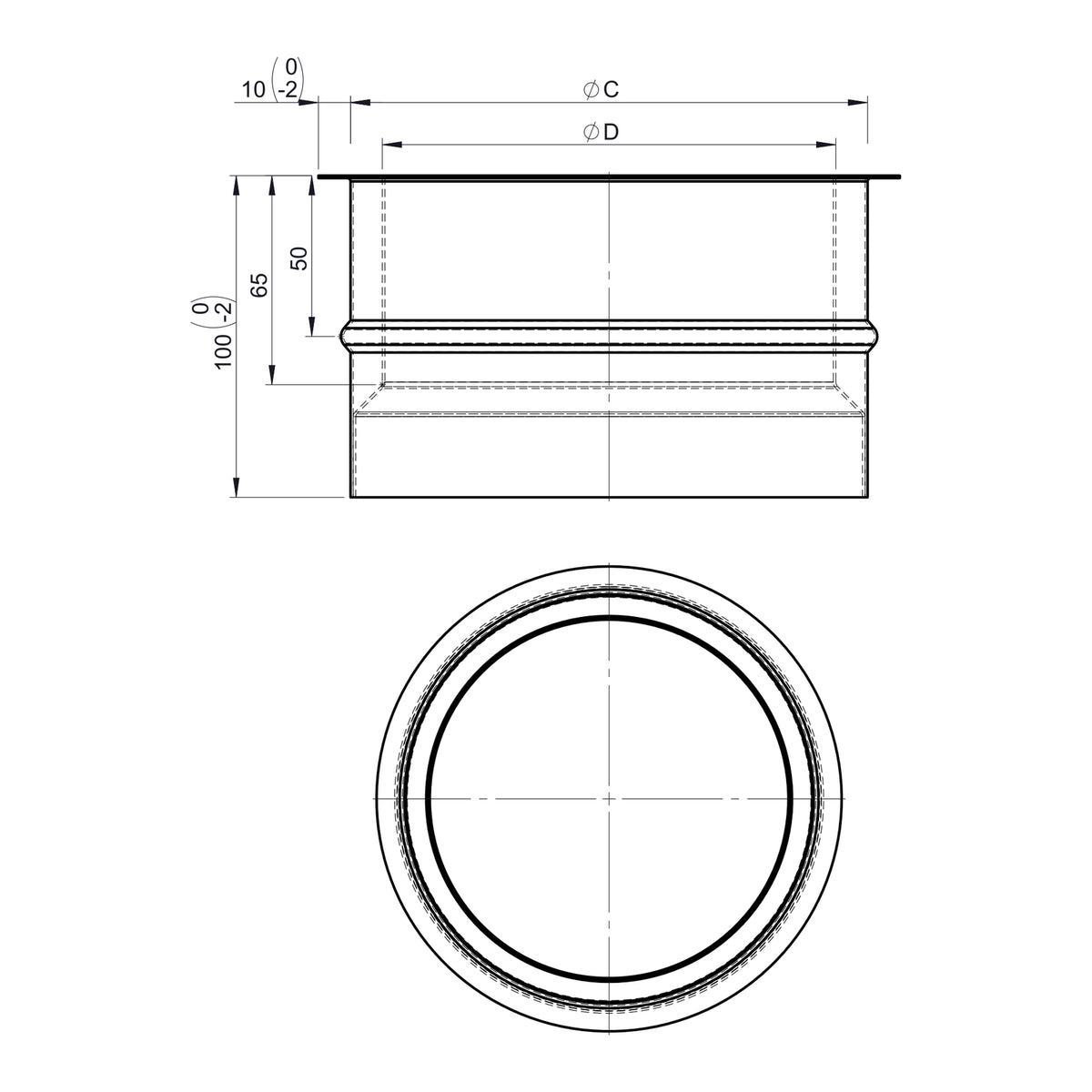

Die doppelwandige Bauform besteht aus zwei ineinander angeordneten Stahlhülsen. Das Ofenrohr wird in die innere Aufnahme eingeschoben, während die äußere Hülse das Wandfutter in der Anschlussöffnung umschließt. Diese Konstruktion erleichtert das Einsetzen und Herausnehmen des Rauchrohrs, beispielsweise wenn die Verbindungsleitung für Reinigungs- oder Wartungsarbeiten demontiert werden muss.

Gefertigt wird das Wandfutter aus Stahlblech DC01. Der Werkstoff bietet die erforderliche Formstabilität für einen dauerhaft eingebauten Rohranschluss. Die Ausführung ist unlackiert und damit von den farbig beschichteten FERRO-LUX Ofenrohren zu unterscheiden. Da das Wandfutter innerhalb des Wand- beziehungsweise Schornsteinanschlusses sitzt, steht hier die technische Funktion im Vordergrund.

Für unterschiedliche Einbausituationen ist das doppelte Wandfutter in den Baulängen 100 mm und 200 mm erhältlich. Dadurch lässt sich die Ausführung passend zur Tiefe des vorgesehenen Anschlussbereichs auswählen. Beide Baulängen stehen in den Nennweiten DN 120, 130, 150, 160, 180 und 200 zur Verfügung.

Als Zubehör der Jeremias FERRO-LUX Serie eignet sich das Wandfutter für die Einbindung entsprechender Ofenrohre in die Abgasführung von Kaminöfen und weiteren geeigneten Festbrennstofffeuerstätten. Bei der Auswahl müssen insbesondere der Rohrdurchmesser, die Anschlussöffnung und die Ausführung des Schornsteins zusammenpassen.

Für eine saubere Gestaltung des sichtbaren Wandanschlusses lässt sich das Wandfutter mit einer passenden Wandrosette ergänzen. Diese deckt den Übergang zwischen Rauchrohr und Wandoberfläche ab. Das Wandfutter selbst übernimmt die Aufnahme des Rohrendes im Anschlussbereich.

Merkmale des Jeremias FERRO-LUX Wandfutters doppelt

• Doppelwandige Ausführung zur Aufnahme des Ofenrohrs am Schornsteinanschluss
• Gefertigt aus Stahlblech DC01 (St12)
• Unlackierte Oberfläche für den Einbau im Anschlussbereich

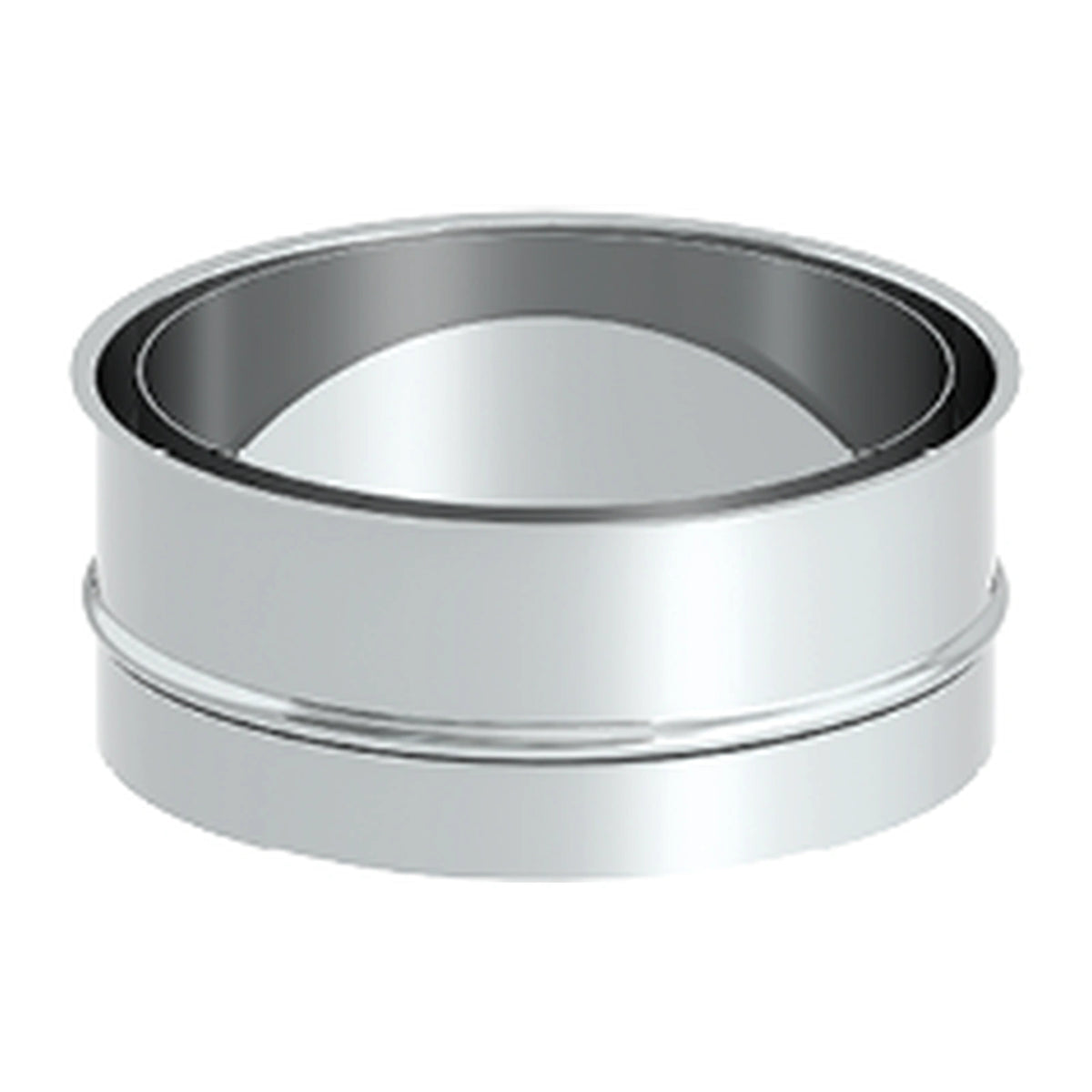

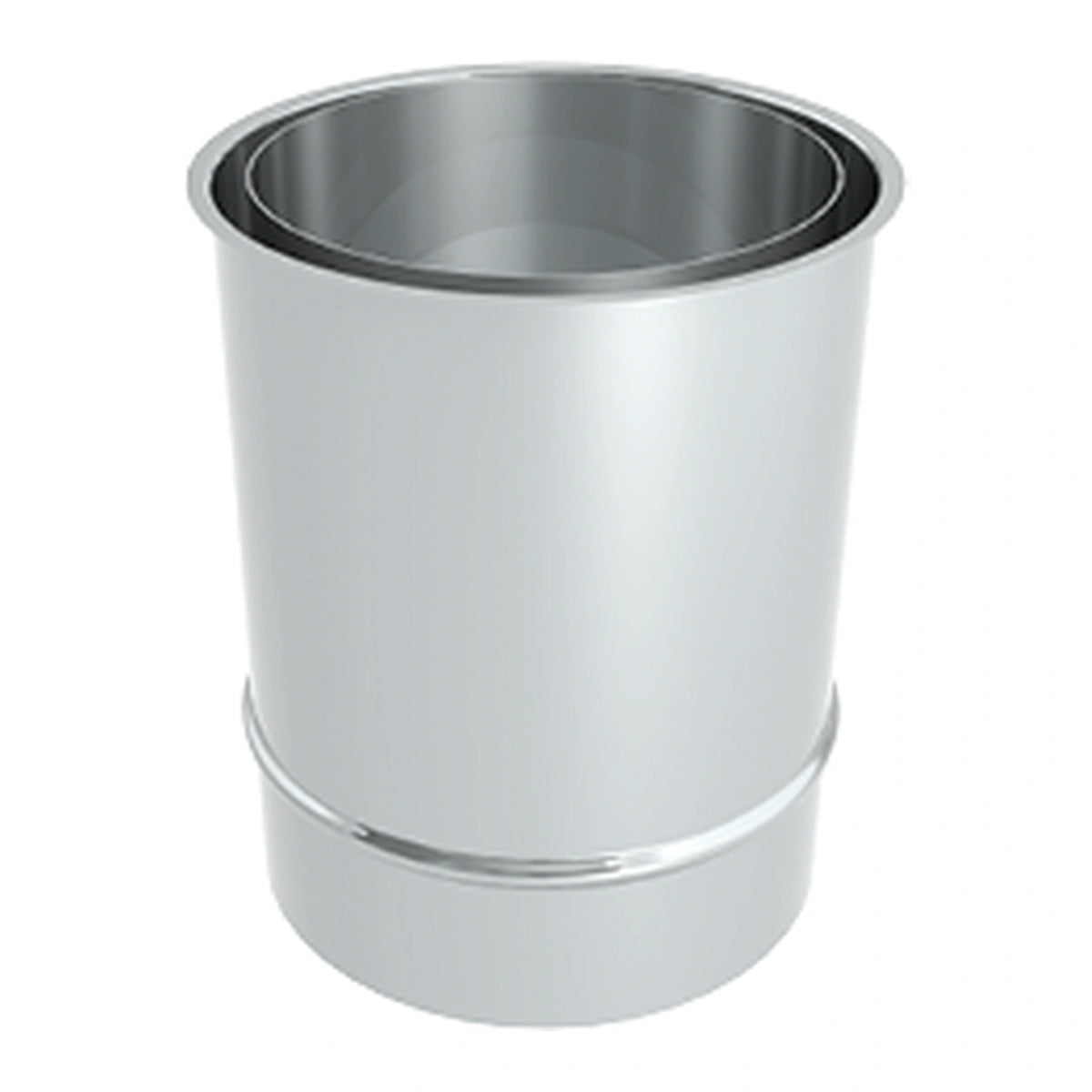

• Erhältlich in den Baulängen 100 mm und 200 mm
• Nennweiten DN 120, 130, 150, 160, 180 und 200
• Passendes Zubehör für Ofenrohre der Jeremias FERRO-LUX Serie
• Mit separat erhältlicher Wandrosette kombinierbar
