Was ein doppelwandiges Ofenrohr von einem normalen Rauchrohr unterscheidet
Ein klassisches Ofenrohr besteht meist aus einer einzelnen Wand aus Stahl oder Edelstahl. Es verbindet den Rauchrohrstutzen der Feuerstätte mit dem Schornstein. Weil die heißen Abgase unmittelbar an der Rohrwand entlangströmen, erwärmt sich die Außenseite entsprechend stark.

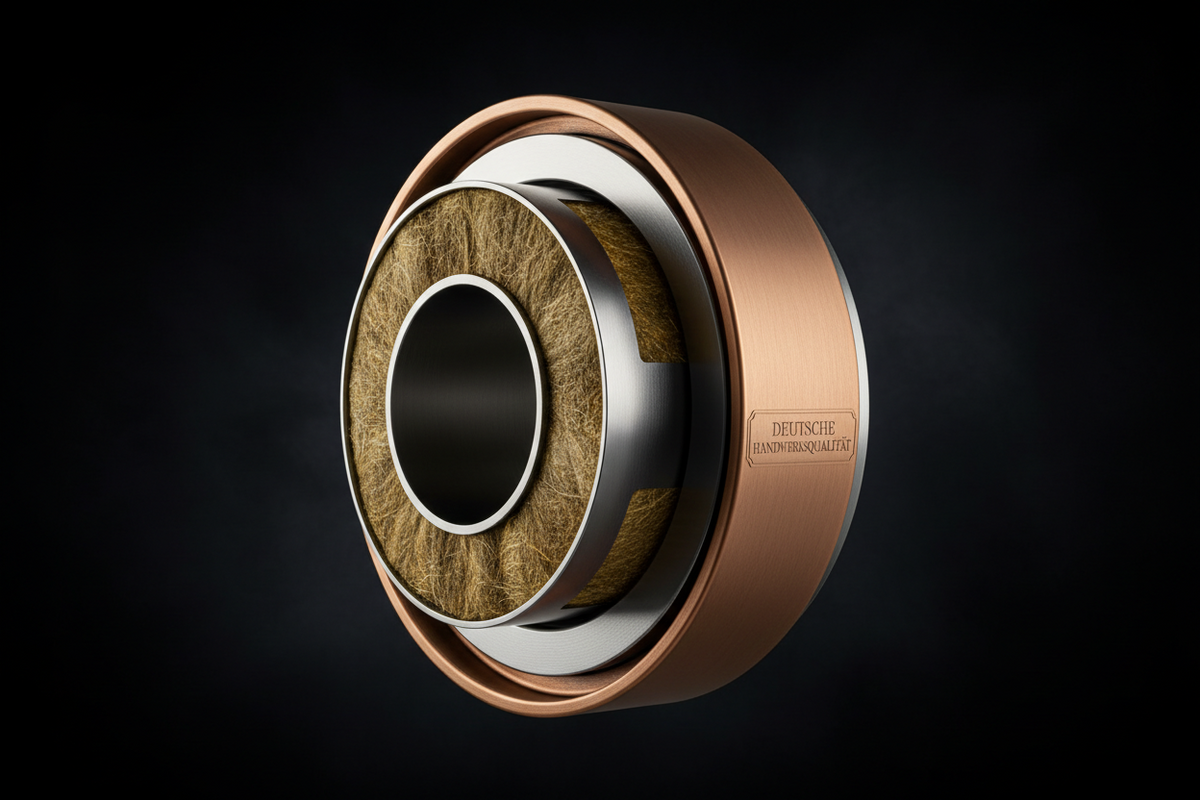

Bei einem gedämmten doppelwandigen Verbindungsstück sieht der Aufbau anders aus. Es besteht vereinfacht aus:
- einem abgasführenden Innenrohr,
- einer Wärmedämmschicht,
- einem äußeren Mantel.
Dadurch gelangt weniger Wärme vom Abgasstrom an die äußere Rohrwand.
Das darf nicht mit jedem doppelwandigen Edelstahlschornstein gleichgesetzt werden. Ein Edelstahlschornstein ist eine eigenständige Abgasanlage, die beispielsweise außen an einer Fassade montiert werden kann. Ein doppelwandiges Ofenrohr dagegen kann ausdrücklich als Verbindungsstück zwischen Feuerstätte und Schornstein vorgesehen sein.
Beim Kauf sollte deshalb nicht nur nach Durchmesser und Farbe ausgewählt werden. Wichtig ist, dass das betreffende Bauteil für den vorgesehenen Einsatz als Verbindungsleitung und für die angeschlossene Feuerstätte geeignet ist.
Die Dämmung verändert vor allem zwei Dinge
Erstens bleibt die Außenseite des Rohres vergleichsweise kühler. Dadurch können bei entsprechend geprüftem System geringere Abstände zu brennbaren Bauteilen möglich sein.
Zweitens verliert das Abgas auf seinem Weg zum Schornstein weniger Wärme. Die Abgastemperatur am Schornsteineintritt kann dadurch höher bleiben.
Beides kann nützlich sein. Es bedeutet jedoch nicht, dass ein gedämmtes Rohr grundsätzlich die bessere Variante ist.
Wann die gedämmte Verbindungsleitung einen echten Vorteil hat
Ob sich ein doppelwandiges Rohr lohnt, hängt vor allem davon ab, welche Schwierigkeiten die geplante Rohrführung mit sich bringt.
Einbausituation |
Was die Dämmung bewirken kann |
|---|---|
Brennbare Bauteile liegen relativ nah am Rohr |
Ein geprüftes System kann geringere Mindestabstände ermöglichen |
Verbindungsleitung ist vergleichsweise lang |
Das Abgas kühlt auf dem Weg zum Schornstein weniger stark aus |
Rohr verläuft teilweise durch einen kühleren Bereich |
Wärmeverluste der Abgase werden reduziert |
Schornsteinbedingungen sind ohnehin knapp |
Die höhere Abgastemperatur kann sich günstig auf die Betriebsbedingungen auswirken |
Rohr soll möglichst wenig Wärme an seine Umgebung abgeben |
Die äußere Oberflächentemperatur fällt geringer aus |
Besonders interessant ist die erste Situation. Einwandige Verbindungsstücke können erhebliche Sicherheitsabstände zu brennbaren Baustoffen erfordern. Bei geprüften gedämmten Systemen sind teilweise kleinere Abstände vorgesehen.
Wie groß diese tatsächlich sein dürfen, lässt sich jedoch nicht pauschal aus dem Begriff „doppelwandig“ ableiten. Manche Systeme weisen beispielsweise 200 Millimeter Abstand aus, andere können anders klassifiziert sein.
Entscheidend sind die Leistungserklärung, die Klassifizierung und die Montagevorgaben genau des verwendeten Systems.
Auch die Abgastemperatur spielt eine Rolle
Ein Ofen braucht geeignete Bedingungen, damit seine Abgase zuverlässig in den Schornstein gelangen. Kühlt das Rauchgas bereits im Verbindungsstück stark ab, kann das unter ungünstigen Bedingungen problematisch werden.
Eine gedämmte Leitung begrenzt diesen Wärmeverlust.
Das kann beispielsweise interessant sein, wenn:
- der Weg zum Schornstein länger als üblich ausfällt,
- mehrere Bauteile der Leitungsführung Wärme aufnehmen,
- ein Teil der Verbindung in einem kühlen Bereich liegt,
- der vorhandene Schornstein ohnehin empfindlich auf niedrige Abgastemperaturen reagiert.
Ob eine solche Maßnahme erforderlich ist, sollte jedoch nicht allein anhand der Rohrlänge entschieden werden. Schornsteinhöhe, Querschnitt, Abgastemperatur, Abgasmassenstrom und Druckverhältnisse wirken zusammen. Bei kritischen Anlagen kann deshalb eine rechnerische Prüfung der Abgasführung erforderlich sein.
Geringerer Abstand zu Holz heißt nicht freie Platzwahl
Der häufigste Grund für ein gedämmtes Ofenrohr dürfte der Brandschutz sein. Genau hier lohnt es sich, besonders genau hinzusehen.
Brennbare Bauteile sind nicht nur offensichtlich sichtbare Holzwände. Auch Materialien innerhalb eines Wandaufbaus können relevant sein. Dazu gehören beispielsweise:
- Holzständer,
- Holzwerkstoffplatten,
- Unterkonstruktionen,
- Deckenbalken,
- Verkleidungen aus brennbaren Materialien.
Selbst eine verputzte Wand ist deshalb nicht automatisch massiv und nichtbrennbar.
Für Verbindungsstücke gelten Sicherheitsanforderungen, damit angrenzende brennbare Materialien nicht unzulässig stark erwärmt werden. Bei gedämmten und entsprechend geprüften Rohrsystemen können reduzierte Abstände vorgesehen sein.
Diese Werte gehören aber immer zum konkreten Produkt.
Ein Beispiel macht den Unterschied deutlich: Ein bestimmtes gedämmtes Verbindungsrohr kann mit einem geprüften Abstand von 200 Millimetern zu brennbaren Bauteilen angegeben sein. Daraus folgt nicht, dass jedes doppelwandige Rohr ebenfalls mit 200 Millimetern montiert werden darf.
Auch ein zusätzlicher Strahlungsschutz oder eine andere Konstruktion darf nicht einfach mit einer beliebigen Abstandsreduzierung verrechnet werden.
Wanddurchführungen brauchen eine eigene Planung
Noch wichtiger wird die Unterscheidung, sobald das Rohr durch eine Wand geführt wird.
Ein gedämmtes Ofenrohr allein macht eine Durchführung durch eine brennbare Wand nicht automatisch zulässig. Für solche Situationen gibt es geprüfte Wanddurchführungssysteme beziehungsweise Brandschutzdurchführungen, die passend zur jeweiligen Verbindungsleitung eingesetzt werden können.
Das betrifft beispielsweise:
- Holzwände,
- Holzständerwände,
- Wandaufbauten mit brennbarer Dämmung,
- bestimmte Fertighauskonstruktionen.
Wie groß die Öffnung sein muss, welche Materialien verwendet werden dürfen und welcher Abstand zum abgasführenden Innenrohr erforderlich ist, richtet sich nach der jeweiligen Konstruktion und deren Nachweisen.
Gerade bei einer Holzwand sollte daher nicht erst das Rohr gekauft und anschließend nach einer passenden Durchführung gesucht werden. Sinnvoller ist es, Rohrsystem und Wandaufbau gemeinsam zu planen.
Wann ein einwandiges Ofenrohr völlig ausreicht
Nicht jede Installation profitiert von zusätzlicher Dämmung. Steht ein Kaminofen vor einer massiven nichtbrennbaren Wand und befindet sich der Schornsteinanschluss direkt dahinter oder etwas darüber, kann ein normales einwandiges Ofenrohr technisch vollkommen passend sein.
Einwandige Rohre haben sogar einen gewollten Nebeneffekt: Sie geben einen Teil der Abgaswärme an den Raum ab.
Eine übermäßig lange Verbindungsleitung nur deshalb zu bauen, um möglichst viel zusätzliche Wärme aus dem Rauchrohr zu gewinnen, ist trotzdem keine gute Idee. Die Abgase müssen den Schornstein noch mit geeigneten Temperaturen und Druckverhältnissen erreichen.
Für eine unkomplizierte Installation spricht ein einwandiges Rohr vor allem dann, wenn:
- ausreichend Abstand zu brennbaren Bauteilen vorhanden ist,
- die Verbindung zum Schornstein kurz und sinnvoll geführt werden kann,
- keine problematische Wanddurchführung erforderlich ist,
- Feuerstätte und Schornstein gut aufeinander abgestimmt sind.
Ein gedämmtes Rohr sollte deshalb nicht als allgemeines Upgrade betrachtet werden. Es löst konkrete planerische Probleme – und wenn diese Probleme nicht vorhanden sind, bringt es häufig wenig zusätzlichen Nutzen.
Vor dem Kauf zählt das komplette System
Bei einem Ofenrohr reicht es nicht, dass der Anschlussdurchmesser grundsätzlich zum Kaminofen passt. Die gesamte Verbindung bis zum Schornstein muss zusammen funktionieren.
Vor der Bestellung sollten deshalb mehrere Punkte feststehen:
-
Durchmesser des Rauchrohranschlusses prüfen
Die Vorgaben der Feuerstätte bilden den Ausgangspunkt. Eine eigenmächtige Verkleinerung oder Erweiterung des Querschnitts kann die Abgasführung beeinflussen. -
Rohrverlauf festlegen
Länge, Bögen, Steigung und Eintritt in den Schornstein beeinflussen die Strömungsverhältnisse. -
Brennbare Bauteile identifizieren
Nicht nur sichtbare Oberflächen betrachten. Gerade bei Trockenbau- und Holzkonstruktionen ist der Wandaufbau entscheidend. -
Produktklassifizierung prüfen
Beim doppelwandigen System muss klar sein, für welche Temperaturklasse und welchen Anwendungsbereich es geprüft wurde und welchen Abstand der Hersteller vorgibt. -
Durchführungen separat betrachten
Bei einer Wand-, Decken- oder Dachdurchführung können zusätzliche Bauteile beziehungsweise geprüfte Durchführungssysteme erforderlich sein. -
Schornsteinanschluss abstimmen
Wandfutter, Übergang und Verbindungsstück müssen konstruktiv zusammenpassen. -
Planung vor der Montage abstimmen
Gerade bei ungewöhnlichen Leitungswegen, Holzbauteilen oder knappen Abständen ist eine frühzeitige Abstimmung mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger sinnvoll.
Damit lässt sich auch vermeiden, dass ein teuer gekauftes doppelwandiges System später wegen eines ungeeigneten Anschlusses, falscher Abstände oder einer nicht passenden Wanddurchführung geändert werden muss.
Entscheidend ist die Einbausituation
Ein doppelwandiges Ofenrohr ist vor allem dann sinnvoll, wenn die Verbindungsleitung weniger Wärme nach außen abgeben soll oder ein geprüftes System geringere Abstände zu brennbaren Bauteilen ermöglicht. Bei längeren oder thermisch ungünstigen Leitungswegen kann die Dämmung außerdem dazu beitragen, dass die Abgase weniger stark auskühlen.
Für einen kurzen, frei verlaufenden Anschluss vor einer massiven Wand ist sie dagegen häufig nicht erforderlich. Entscheidend ist ohnehin nicht allein die Bauweise des Rohres. Erst aus Feuerstätte, Verbindungsleitung, Schornstein, Gebäudeaufbau und den Vorgaben des jeweiligen Systems ergibt sich eine passende Lösung. Besonders bei Holzbauteilen und Wanddurchführungen sollte diese Abstimmung vor dem Kauf erfolgen.
