Zuerst klären: Wird die Wärme überhaupt aus dem Ofen abtransportiert?
Bei einem wasserführenden Ofen wird nur ein Teil der erzeugten Energie direkt an den Raum abgegeben. Der wasserseitige Anteil erwärmt den Wärmetauscher beziehungsweise die Wassertasche. Von dort muss eine Umwälz- oder Ladepumpe das heiße Heizungswasser zum Pufferspeicher fördern.
Genau an dieser Stelle lässt sich die Fehlersuche sinnvoll beginnen.
Während der Ofen in Betrieb ist, solltest du beobachten, wie sich die Temperaturen entwickeln. Wird der Vorlauf am Ofen deutlich heiß, der Pufferspeicher bleibt aber kalt, spricht vieles dafür, dass die Wärme nicht ausreichend transportiert wird.
Mögliche Hinweise sind:
- Der Vorlauf direkt am Ofen wird sehr heiß.
- Der Rücklauf bleibt deutlich kühler.
- Die Ladepumpe läuft hörbar nicht oder zeigt keinen Betriebsstatus.
- Nur wenige Zentimeter oder Meter der Leitung werden warm.
- Die Ofenregelung zeigt ungewöhnlich hohe Wassertemperaturen.
- Der Pufferspeicher reagiert selbst nach längerer Brenndauer kaum.
Dabei muss die Ladepumpe nicht unmittelbar nach dem Anzünden starten. Viele Anlagen sind bewusst so geregelt, dass der Ofen zunächst eine bestimmte Mindesttemperatur erreicht. Erst anschließend wird Wärme in Richtung Pufferspeicher gefördert. Je nach Gerät und hydraulischem Konzept können die vorgesehenen Einschaltwerte beispielsweise im Bereich von ungefähr 60 bis 70 °C liegen.
Diese Verzögerung schützt unter anderem den Wärmetauscher vor dauerhaft zu niedrigen Rücklauftemperaturen.
Problematisch wird es, wenn der Ofen seine vorgesehene Betriebstemperatur erreicht, die Speicherladung aber trotzdem nicht beginnt.
Ladepumpe und Regelung gehören zu den ersten Verdächtigen
Ohne ausreichenden Volumenstrom kann selbst sehr heißes Wasser im Ofen kaum Energie zum Speicher transportieren. Deshalb gehört die Ladepumpe zu den wichtigsten Bauteilen bei dieser Art von Störung.
Eine Pumpe kann vollständig ausfallen, aber auch laufen, ohne ausreichend Wasser zu fördern.
Beobachtung |
Mögliche Ursache |
|---|---|
Pumpe zeigt keinen Betrieb |
Stromversorgung, Regler, Relais oder Freigabe fehlt |
Pumpe brummt, aber Leitungen bleiben kalt |
Rotor blockiert, Luft im Pumpengehäuse oder kein Durchfluss |
Pumpe läuft ständig |
Fühlerwert oder Regelparameter möglicherweise unplausibel |
Pumpe startet sehr spät |
Einschaltgrenze oder Temperaturmessung prüfen |
Vorlauf wird heiß, Speicher kaum |
Volumenstrom möglicherweise zu gering |
Pumpe läuft, Temperatur steigt nur direkt am Ofen |
Ventil geschlossen, Leitung blockiert oder hydraulischer Fehler |
Bei älteren Umwälzpumpen kann ein Rotor nach längerer Stillstandszeit fest sitzen. Moderne Hocheffizienzpumpen verfügen dagegen häufig über eigene Betriebs- oder Fehleranzeigen. Welche Prüfung zulässig ist, hängt vom jeweiligen Pumpentyp ab.
Mindestens ebenso wichtig ist die Steuerung der Pumpe. Häufig arbeitet das System mit einer Temperaturdifferenzregelung. Dabei misst ein Fühler die Temperatur am Wärmeerzeuger und ein weiterer die Temperatur im Pufferspeicher. Erst wenn der Ofen ausreichend wärmer ist als der betreffende Speicherbereich, wird die Ladepumpe freigegeben.
Ein falsch sitzender oder defekter Temperaturfühler kann deshalb eine überraschend große Wirkung haben. Meldet der Speicherfühler beispielsweise eine zu hohe Temperatur, kann die Regelung davon ausgehen, dass keine Speicherladung erforderlich ist.
Bei ungewöhnlichen Anzeigen sollte deshalb geprüft werden, ob die angezeigten Temperaturen überhaupt plausibel sind.
Rücklaufanhebung und Ventile können den Speicher vom Ofen trennen
Zwischen Ofen und Pufferspeicher befindet sich bei vielen Anlagen eine Rücklaufanhebung beziehungsweise Ladeeinheit. Sie sorgt dafür, dass zunächst warmes Wasser innerhalb des Ofenkreises zirkuliert und nicht sofort kaltes Wasser aus dem unteren Speicherbereich durch den Wärmetauscher strömt.
Der Hintergrund ist wichtig: Zu kaltes Rücklaufwasser kann im Wärmeerzeuger Kondensation begünstigen. In Verbindung mit Verbrennungsrückständen können dadurch Ablagerungen und Korrosionsprobleme entstehen. Die erforderliche Mindesttemperatur richtet sich nach dem jeweiligen Ofen und dessen Herstellerangaben.
Während der Aufheizphase kann es daher völlig normal sein, dass zunächst kaum Wärme in den Speicher gelangt.
Sobald die erforderliche Temperatur erreicht ist, muss das Ladeventil jedoch zunehmend den Weg zum Pufferspeicher freigeben. Geschieht das nicht, kann heißes Wasser überwiegend im kleinen Ofenkreislauf zirkulieren.
Mögliche Ursachen sind beispielsweise:
- ein festsitzendes thermostatisches Ladeventil,
- ein defektes Thermoelement beziehungsweise eine defekte Patrone,
- eine falsch montierte Ladeeinheit,
- eine falsche Flussrichtung,
- ein geschlossenes Absperrventil,
- ein klemmendes Rückschlagventil,
- eine ungeeignete Ventileinstellung.
Gerade nach Wartungsarbeiten sollte außerdem geprüft werden, ob sämtliche Absperrarmaturen wieder vollständig geöffnet wurden. Ein versehentlich geschlossenes Ventil ist banal, kann hydraulisch aber denselben Effekt haben wie ein größerer Defekt.
Bei thermostatischen Ladeventilen sollte die vorgesehene Öffnungstemperatur nicht auf Verdacht verändert werden. Sie gehört zum hydraulischen Konzept und muss zu den Anforderungen des Wärmeerzeugers passen.
Luft, Verschmutzungen und geringer Volumenstrom bremsen die Speicherladung
Nicht jede Störung ist elektrisch oder regelungstechnisch. Manchmal ist der Weg zum Pufferspeicher zwar grundsätzlich offen, der tatsächliche Wasserdurchsatz reicht aber nicht aus.
Luft im Heizkreis
Luft kann sich an hohen Punkten, im Wärmetauscher, in Rohrleitungen oder im Pumpenbereich sammeln. Dadurch kann die Zirkulation erheblich beeinträchtigt werden.
Hinweise können sein:
- Glucker- oder Strömungsgeräusche,
- stark wechselnde Rohrtemperaturen,
- zeitweise Förderung,
- ungewöhnliche Pumpengeräusche,
- einzelne Leitungsabschnitte bleiben kalt.
Nach Arbeiten an der Heizungsanlage oder nach einem Nachfüllen ist Luft als Ursache besonders naheliegend.
Eine fachgerechte Entlüftung bedeutet allerdings mehr als das Öffnen irgendeines Ventils. Gleichzeitig müssen unter anderem Anlagendruck, Fülldruck und die Vorgaben der Heizungsanlage berücksichtigt werden.
Schmutzfänger oder Leitungen zugesetzt
Heizungswasser kann mit der Zeit Korrosionsprodukte, Magnetit oder andere Partikel enthalten. Befindet sich im betreffenden Kreislauf ein Schmutzfänger oder Filter, kann dieser den Durchfluss zunehmend begrenzen.
Auch ein teilweiser Verschluss fällt nicht unbedingt sofort auf. Die Pumpe kann weiterhin laufen, während der tatsächliche Volumenstrom bereits deutlich zu niedrig ist.
Pumpenleistung passt nicht zum Widerstand der Anlage
Rohrlänge, Rohrdurchmesser, Bögen, Armaturen, Wärmetauscher und Ventile verursachen Druckverluste. Die Ladepumpe muss diese hydraulischen Widerstände überwinden können.
Bei falsch eingestellter Drehzahl oder ungeeigneter Pumpenauslegung kann deshalb zu wenig Wasser zirkulieren. Das Problem zeigt sich häufig dadurch, dass der Ofen schnell hohe Wassertemperaturen erreicht, während der Pufferspeicher nur langsam wärmer wird.
Eine höhere Pumpenstufe ist jedoch nicht automatisch die richtige Lösung. Ein zu großer Volumenstrom kann wiederum die Temperaturspreizung verändern und die gewünschte Schichtung im Pufferspeicher beeinträchtigen.
Ein kalter Speicherfühler bedeutet nicht immer, dass der ganze Speicher kalt ist

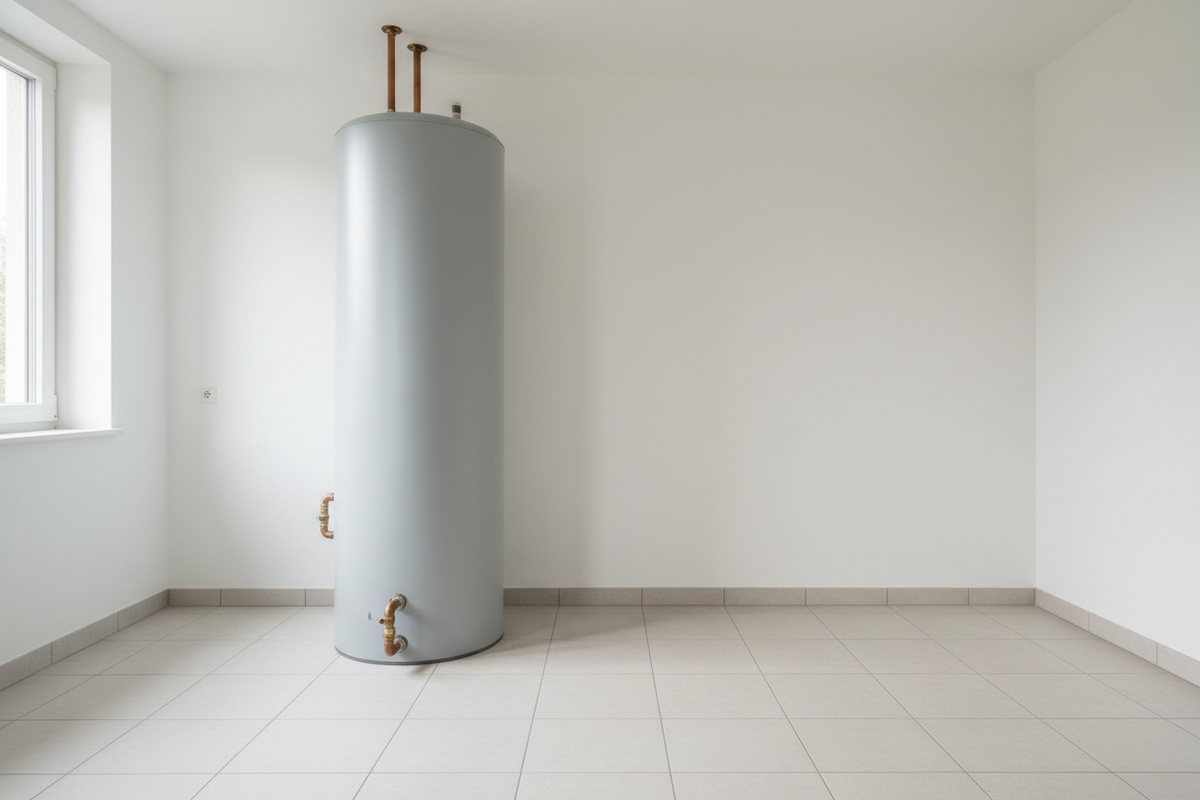

Pufferspeicher arbeiten normalerweise mit Temperaturschichtung. Heißes Wasser sammelt sich bevorzugt im oberen Bereich, während kühleres Wasser weiter unten verbleibt.
Deshalb kann ein Speicher gleichzeitig mehrere sehr unterschiedliche Temperaturen besitzen.
Ein Beispiel:
- oben: 72 °C
- Mitte: 48 °C
- unten: 28 °C
Wird lediglich der untere Fühler betrachtet, könnte der Eindruck entstehen, dass der Speicher kaum geladen wurde. Tatsächlich befindet sich im oberen Bereich bereits nutzbare Wärme.
Umgekehrt kann eine schlechte hydraulische Einbindung dazu führen, dass sich die gewünschte Schichtung gar nicht richtig bildet.
Bei der Kontrolle sind deshalb mehrere Punkte interessant:
- Wo tritt der Vorlauf des Ofens in den Speicher ein?
- Wo wird der Rücklauf zum Ofen entnommen?
- Auf welcher Höhe befinden sich die Temperaturfühler?
- Werden die angezeigten Temperaturen mit realistischen Rohrtemperaturen bestätigt?
- Erwärmt sich der Speicher von oben nach unten oder ungewöhnlich gleichmäßig?
Auch die Größe des Pufferspeichers beeinflusst den sichtbaren Temperaturanstieg. Ein großer Speicher benötigt erhebliche Wärmemengen, bevor seine Durchschnittstemperatur deutlich steigt.
Zur Einordnung reicht eine einfache Näherung: Um 1.000 Liter Wasser um 10 Kelvin zu erwärmen, werden rund 11,6 kWh Wärme benötigt. Liefert ein Ofen beispielsweise 6 kW wasserseitige Leistung, würde dieser Temperaturanstieg theoretisch knapp zwei Stunden benötigen. Wärmeverluste und eine gleichzeitige Wärmeentnahme durch Heizkreise oder Warmwasserbereitung verlängern diese Zeit zusätzlich.
Ein langsamer Temperaturanstieg ist deshalb nicht automatisch ein Defekt.
So lässt sich die Ursache systematisch eingrenzen
Bei einer wasserführenden Feuerstätte sollte nicht wahllos an Ventilen, Pumpen oder Regelparametern verstellt werden. Sinnvoller ist eine Beobachtung entlang des Wärmewegs.
Eine praktische Reihenfolge ist:
1. Ofentemperatur beobachten
Erreicht das Heizungswasser im Ofen überhaupt den Bereich, in dem die Speicherladung vorgesehen ist?
2. Pumpenstatus kontrollieren
Wird die Ladepumpe von der Regelung eingeschaltet? Gibt es eine Betriebs- oder Fehlermeldung?
3. Vorlauf verfolgen
Wird die Leitung vom Ofen bis zum Pufferspeicher tatsächlich warm oder endet die Erwärmung bereits vorher?
4. Rücklauf vergleichen
Bleibt der Rücklauf dauerhaft kalt, obwohl der Vorlauf sehr heiß ist, fehlt möglicherweise ausreichender Durchfluss.
5. Ventilstellungen prüfen
Sind zugängliche Absperrventile vollständig geöffnet? Wurde kurz zuvor an der Anlage gearbeitet?
6. Speicherfühler vergleichen
Sind die angezeigten Temperaturen im Verhältnis zur fühlbaren beziehungsweise gemessenen Rohrtemperatur plausibel?
Sobald der Ofen ungewöhnlich hohe Wassertemperaturen erreicht, die Wärmeabnahme offensichtlich ausbleibt oder eine Sicherheitsfunktion anspricht, sollte die Feuerstätte nicht einfach weiter befeuert werden. Bei einer Festbrennstofffeuerstätte lässt sich die Wärmeproduktion nach dem Auflegen schließlich nicht sofort vollständig stoppen.
Arbeiten an Ladeeinheit, Pumpe, elektrischer Regelung oder sicherheitsrelevanten Bauteilen gehören in solchen Fällen zum Heizungsfachbetrieb.
Entscheidend ist der gesamte Wärmetransport
Dass ein Pufferspeicher kalt bleibt, obwohl im Ofen Feuer brennt, sagt zunächst nur wenig über die eigentliche Ursache aus. Entscheidend ist, ob der Wärmetauscher ausreichend heiß wird und ob anschließend ein funktionierender Volumenstrom zum Speicher entsteht.
Besonders häufig lohnt sich der Blick auf Ladepumpe, Temperaturregelung, Rücklaufanhebung und Ventilstellungen. Ebenso können Luft oder Verschmutzungen den Durchfluss stark einschränken. Zeigen einzelne Speicherfühler niedrige Werte, sollte zusätzlich geprüft werden, ob sich bereits eine warme Schicht im oberen Speicherbereich gebildet hat. Steigt dagegen die Ofentemperatur stark an, ohne dass Wärme abtransportiert wird, sollte die Anlage fachlich überprüft werden.
