Warum kaltes Rücklaufwasser für den Ofen problematisch ist
Wird ein wasserführender Ofen angeheizt, erwärmt sich zunächst sein Wasserwärmetauscher. Würde gleichzeitig kaltes Wasser aus dem unteren Bereich eines Pufferspeichers direkt durch den Ofen strömen, könnten Teile des Wärmetauschers stark abgekühlt werden.
Das kann dazu führen, dass die Oberflächentemperatur an bestimmten Stellen in einen ungünstigen Bereich fällt und Bestandteile des Abgases kondensieren. Dieses Kondensat ist bei einer Holzfeuerung keineswegs einfach nur Wasser. Zusammen mit Verbrennungsrückständen kann es Ablagerungen begünstigen und metallische Bauteile langfristig belasten.
Eine Rücklaufanhebung hält deshalb das zum Ofen zurückströmende Wasser oberhalb einer definierten Mindesttemperatur.
Das Grundprinzip lässt sich vereinfacht so darstellen:
- Der Ofen wird angeheizt.
- Das erwärmte Wasser zirkuliert zunächst überwiegend in einem kleinen Ofenkreislauf.
- Ein Teil des heißen Vorlaufwassers wird dem Rücklauf beigemischt.
- Erst wenn die vorgesehene Temperatur erreicht wird, öffnet das Mischventil zunehmend Richtung Pufferspeicher.
- Nun wird heißes Wasser in den Speicher geladen, während weiterhin genügend warmes Wasser zum Ofen zurückgeführt wird.
Der Ofen erreicht dadurch schneller einen stabilen Temperaturbereich, ohne unmittelbar mit kaltem Speicherwasser konfrontiert zu werden.
55 oder 60 °C: Welcher Wert ist richtig?
Eine allgemeingültige Zahl gibt es nicht.
Bei verschiedenen wasserführenden Feuerstätten werden beispielsweise Mindestwerte um 55 °C genannt, während andere Geräte eine Rücklauftemperatur von mindestens 60 °C benötigen. Auch komplette Ladegruppen werden mit unterschiedlichen Öffnungs- oder Regeltemperaturen angeboten.
Deshalb gilt:
Der erforderliche Wert muss aus den technischen Unterlagen des konkreten Ofens übernommen werden.
Eine vorhandene Ladegruppe mit 55-°C-Thermostat ist nicht automatisch für jeden beliebigen wasserführenden Ofen geeignet.
Wie eine Rücklaufanhebung technisch arbeitet

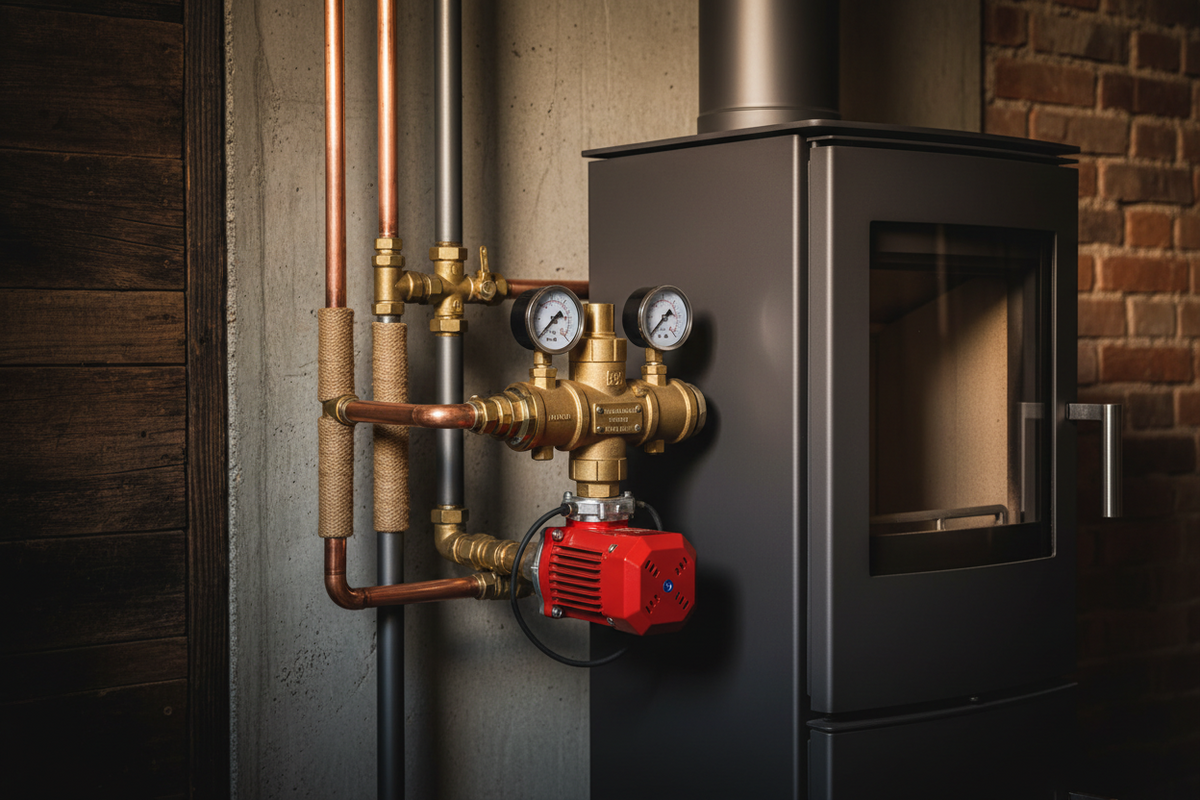

In vielen Anlagen sitzt zwischen Ofen und Pufferspeicher eine vormontierte Lade- oder Pumpengruppe. Sie enthält häufig mehrere Bauteile:
- Umwälzpumpe
- thermostatisches Misch- oder Ladeventil
- Absperrarmaturen
- Thermometer für Vor- und Rücklauf
- teilweise eine Schwerkraftbremse beziehungsweise einen Rückflussverhinderer
Das zentrale Bauteil ist das Mischventil.
Es besitzt vereinfacht drei Anschlüsse: heißes Wasser vom Ofen, kühleres Wasser vom Pufferspeicher und den gemischten Rücklauf zum Ofen.
Solange der Kreislauf noch kalt ist, wird ein großer Teil des Wassers über den kurzen Ofenkreislauf geführt. Mit steigender Temperatur öffnet das Ventil zunehmend den Weg zum Speicher.
Betriebsphase |
Verhalten der Rücklaufanhebung |
|---|---|
Ofen gerade angeheizt |
Wasser zirkuliert überwiegend im kleinen Ofenkreislauf |
Rücklauftemperatur steigt |
Mischventil beginnt Richtung Pufferspeicher zu öffnen |
Normaler Ladebetrieb |
Speicherwasser und heißes Vorlaufwasser werden passend gemischt |
Speicher wird wärmer |
Mischanteil verändert sich entsprechend der Rücklauftemperatur |
Das Ventil erzeugt also keine zusätzliche Wärme. Es verteilt lediglich vorhandene Wärmeströme so, dass der Rücklauf zum Ofen nicht zu kalt wird.
Rücklaufanhebung und Pumpensteuerung sind zwei verschiedene Dinge
Dieser Unterschied ist wichtig.
Die Rücklaufanhebung regelt die Temperatur des Wassers, das zum Ofen zurückkehrt. Die Pumpensteuerung entscheidet dagegen, wann und mit welcher Förderwirkung Wasser zwischen Ofen und Pufferspeicher bewegt wird.
Bei vielen Anlagen übernimmt eine Temperatur- oder Differenzregelung diese Aufgabe. Sie vergleicht beispielsweise die Temperatur am wasserführenden Ofen mit der Temperatur im Pufferspeicher.
Die Pumpe soll nicht unnötig laufen, wenn der Speicher bereits ähnlich warm oder sogar wärmer als der Ofen ist. Gleichzeitig muss überschüssige Wärme zuverlässig abgeführt werden.
Welche Ein- und Ausschalttemperaturen dafür vorgesehen sind, hängt von Gerät, Regler und hydraulischem Aufbau ab.
So wird die Rücklaufanhebung passend ausgelegt
Eine Rücklaufanhebung wird nicht allein anhand der Anschlussgröße ausgewählt. Ein Ventil mit einem 1-Zoll-Anschluss ist nicht automatisch geeignet, nur weil der Ofen ebenfalls einen 1-Zoll-Anschluss besitzt.
Entscheidend sind mehrere technische Größen.
1. Wasserleistung des Ofens
Bei einem wasserführenden Ofen ist zwischen der Wärmeabgabe an den Raum und der wasserseitigen Leistung zu unterscheiden.
Für den erforderlichen Volumenstrom im Ofenkreislauf ist vor allem relevant, wie viel Wärme über den Wasserwärmetauscher abgeführt werden muss.
2. Geplante Temperaturspreizung
Zwischen Vorlauf und Rücklauf besteht im Betrieb eine Temperaturdifferenz. Aus übertragener Wärmeleistung und dieser Temperaturspreizung lässt sich der erforderliche Wasservolumenstrom bestimmen.
Vereinfacht gilt:
Je kleiner die vorgesehene Temperaturdifferenz, desto größer muss bei gleicher Leistung der Volumenstrom sein.
Ein Beispiel:
Soll eine hohe wasserseitige Leistung mit nur geringer Temperaturdifferenz zwischen Vor- und Rücklauf übertragen werden, muss deutlich mehr Heizungswasser bewegt werden als bei einer größeren Differenz.
Deshalb können Pumpeneinstellung, Rohrdimension und Ventilgröße nicht unabhängig voneinander betrachtet werden.
3. Druckverluste der Anlage
Die Pumpe muss nicht nur einen bestimmten Volumenstrom liefern. Sie muss dabei auch die Widerstände des Systems überwinden.
Dazu gehören unter anderem:
- Rohrleitungen
- Bögen und Formstücke
- Wärmetauscher des Ofens
- Mischventil
- Absperrarmaturen
- eventuell weitere Komponenten des Ladekreises
Eine zu kleine Pumpe kann dazu führen, dass die erzeugte Wärme nicht ausreichend abgeführt wird. Eine unnötig hohe Pumpeneinstellung kann dagegen den hydraulischen Betrieb ebenfalls verschlechtern.
4. Vorgesehene Rücklauftemperatur
Das Ladeventil muss zur Mindesttemperatur des Ofens passen.
Hersteller von Ladeventilen bieten deshalb beispielsweise Varianten mit unterschiedlichen Öffnungstemperaturen oder einstellbaren Temperaturbereichen an.
Eine sinnvolle Auslegung orientiert sich daher nicht an einer pauschalen Einkaufsliste, sondern mindestens an:
- Herstelleranforderungen des Ofens
- wasserseitiger Leistung
- gewünschter Temperaturspreizung
- notwendigem Volumenstrom
- Druckverlust des Ladekreises
- hydraulischem Schema
- Regelung der Pumpe
Gerade bei einer neuen Anlage sollte die Pumpengruppe deshalb Bestandteil der hydraulischen Planung sein und nicht erst nachträglich irgendwie zwischen zwei vorhandene Leitungen gesetzt werden.
Diese Fehler sorgen in der Praxis häufig für Probleme
Viele Schwierigkeiten werden zunächst dem Pufferspeicher oder dem Ofen zugeschrieben, obwohl ihre Ursache im Ladekreis liegt.
Zu niedrige Rücklauftemperatur
Ist das Ladeventil falsch gewählt, falsch eingestellt oder defekt, kann dauerhaft zu kaltes Wasser zum Ofen gelangen.
Mögliche Hinweise sind unter anderem ungewöhnlich niedrige Rücklauftemperaturen während des stabilen Betriebs, starke Ablagerungen oder Kondensationserscheinungen.
Wichtig: Kurz nach dem Anheizen sind andere Temperaturverhältnisse zu erwarten als nach längerem Betrieb. Einzelne Messwerte direkt nach dem Start sagen daher wenig aus.
Falsch angeschlossenes Mischventil
Thermostatische Ladeventile besitzen festgelegte Strömungsrichtungen und Anschlüsse. Werden Vorlauf, Speicheranschluss oder Rücklauf verwechselt, funktioniert die Regelung nicht wie vorgesehen.
Das kann erstaunlich schwer zu erkennen sein, weil trotzdem an mehreren Leitungen warmes Wasser ankommt.
Die Pumpe startet zu früh
Beginnt die Umwälzung bereits bei niedriger Ofentemperatur, wird während der Aufheizphase unnötig viel Wärme aus dem Wärmetauscher abtransportiert.
Das kann die Erwärmung des Ofens verzögern.
Umgekehrt darf die Wärmeabfuhr natürlich auch nicht so spät beginnen, dass sich der Ofen einer kritischen Wassertemperatur nähert. Deshalb gehören die Schaltpunkte zur Geräte- und Anlagenplanung und sollten nicht nach Gefühl verändert werden.
Die Pumpenleistung passt nicht
„Mehr Pumpenleistung“ bedeutet nicht automatisch bessere Speicherladung.
Ist der Volumenstrom zu gering, kann Wärme nicht ausreichend abgeführt werden. Ein ungünstig hoher Volumenstrom kann wiederum die Temperaturspreizung stark verkleinern.
Die Pumpeneinstellung sollte daher zum berechneten Volumenstrom und zum tatsächlichen Widerstand des Kreises passen.
Rücklaufanhebung und Sicherheitseinrichtungen werden verwechselt
Die Rücklaufanhebung schützt den Ofen vor dauerhaft ungünstigen Rücklauftemperaturen. Sie ersetzt jedoch keine Einrichtungen gegen Überhitzung.
Bei wasserführenden Festbrennstoffgeräten können je nach Konstruktion und Hersteller unter anderem eine thermische Ablaufsicherung, Sicherheitsventil, Ausdehnungsgefäß und weitere Sicherheitseinrichtungen erforderlich sein.
Eine Rücklaufanhebung kann eine Überhitzung nicht zuverlässig verhindern, wenn beispielsweise bei einem Stromausfall die normale Wasserzirkulation ausfällt.
Die Temperatur wird an der falschen Stelle bewertet
Ein Thermometer am Pufferspeicher, eines an der Pumpengruppe und ein elektronischer Fühler direkt am Ofen können unterschiedliche Temperaturen anzeigen, obwohl kein Defekt vorliegt.
Rohrlänge, Fühlerposition, Wärmeverluste und Messgenauigkeit spielen dabei eine Rolle.
Für eine Fehlersuche sind deshalb mehrere Werte interessant:
- Vorlauftemperatur direkt am Ofen
- Rücklauftemperatur direkt vor dem Ofen
- Temperatur am Pufferspeicher
- Pumpenzustand
- Verhalten des Mischventils
- Temperaturverlauf über einen vollständigen Abbrand
Erst dieses Gesamtbild zeigt, ob die Speicherladung plausibel funktioniert.
Wann eine Anlage überprüft werden sollte
Ein wasserführender Ofen arbeitet hydraulisch nicht richtig, nur weil der Vorlauf heiß wird. Entscheidend ist, ob die erzeugte wasserseitige Leistung kontrolliert zum Speicher gelangt und der vorgeschriebene Temperaturbereich am Wärmetauscher eingehalten wird.
Eine Überprüfung ist besonders sinnvoll, wenn der Rücklauf im längeren Betrieb deutlich unter der Herstellervorgabe bleibt, der Pufferspeicher trotz kräftigem Abbrand kaum geladen wird oder Vor- und Rücklauftemperaturen ungewöhnlich erscheinen.
Bei der Fehlersuche sollten Mischventil, Pumpenregelung, Volumenstrom, Fühlerpositionen und hydraulische Verschaltung gemeinsam betrachtet werden. Die vorgegebene Mindest-Rücklauftemperatur des konkreten Ofens bleibt dabei der Ausgangspunkt. Eine pauschale Änderung an Ventil oder Pumpenstufe kann sonst ein Problem verschieben, statt es zu lösen.
