Ofenrohr-Erweiterung Jeremias FERRO-LUX

Jeremias FERRO-LUX Ofenrohr-Erweiterung – passender Übergang zwischen zwei Rohrdurchmessern

Nicht immer haben der Ofenanschluss und die weiterführende Rauchrohrleitung denselben Durchmesser. Mit der Jeremias FERRO-LUX Ofenrohr-Erweiterung lassen sich unterschiedliche Nennweiten innerhalb der Abgasführung miteinander verbinden. Das Verbindungsstück schafft einen Übergang von einem kleineren auf einen größeren Rohrdurchmesser und ergänzt damit die FERRO-LUX Rauchrohrserie.

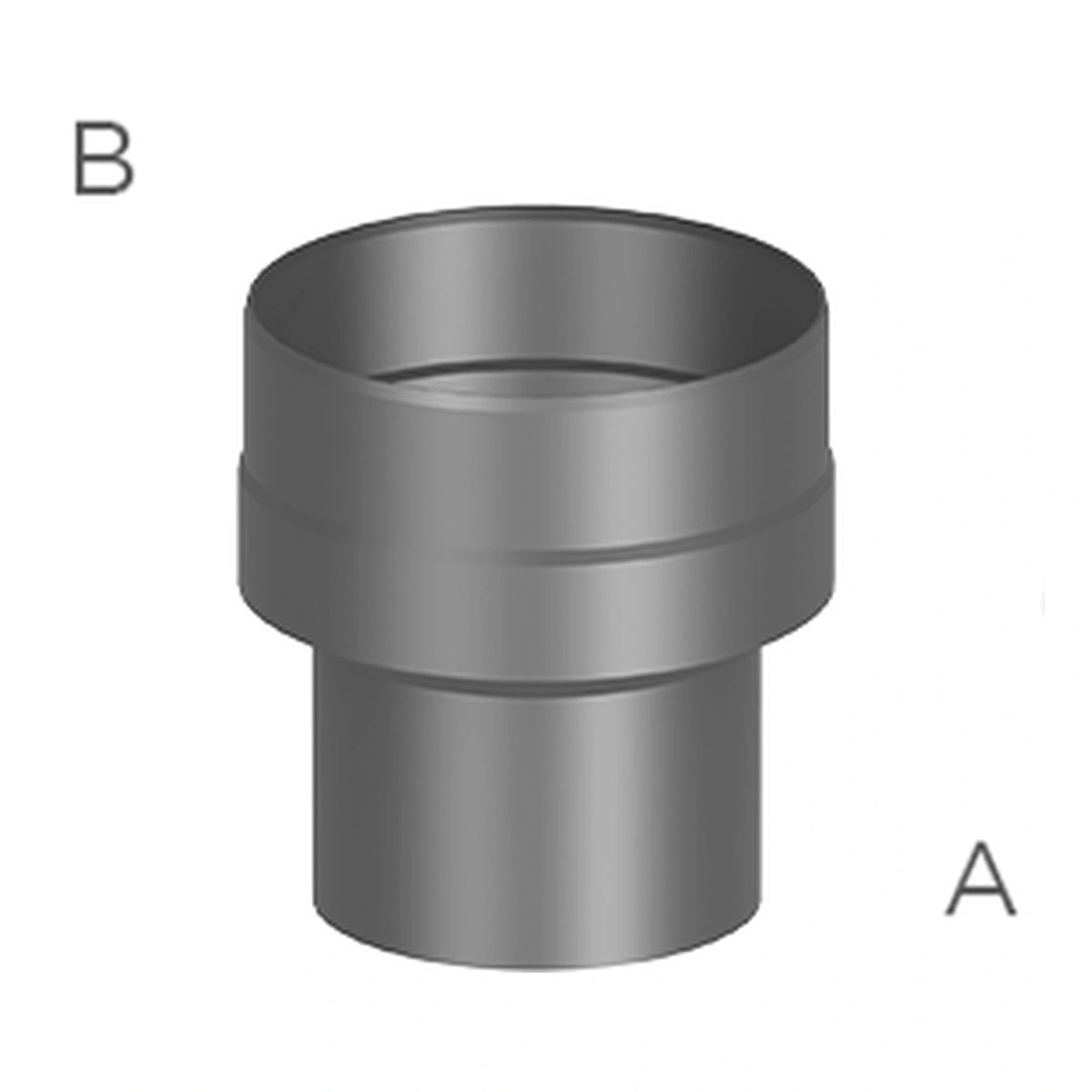

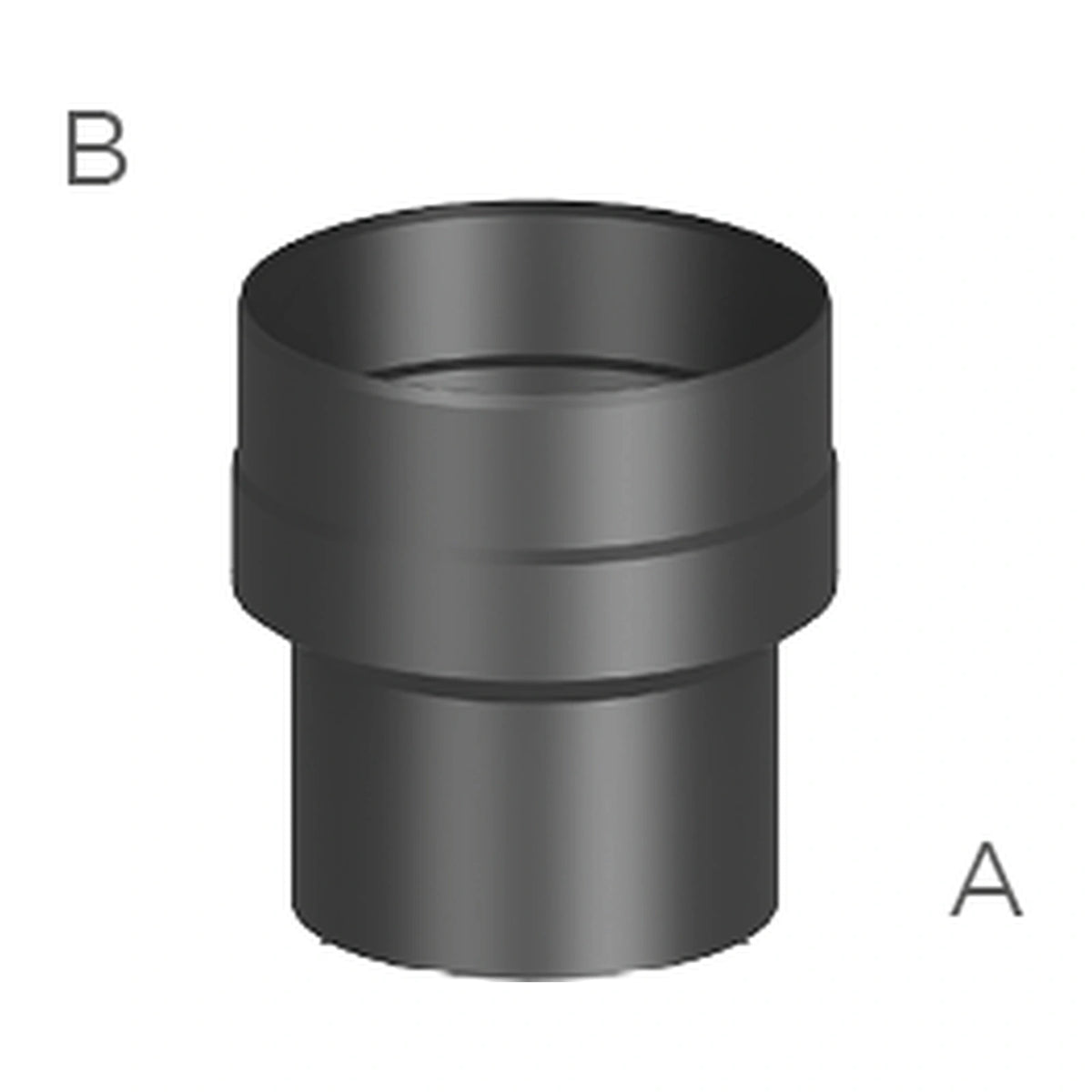

Die Erweiterung besteht aus 2,0 mm starkem Stahlblech DC01 (St12). Das robuste Material ist für die thermischen Belastungen einer Rauchrohrleitung ausgelegt. Die Oberfläche besitzt eine hitzebeständige Senothermlackbeschichtung, die das Bauteil optisch an die übrigen FERRO-LUX Ofenrohre anpasst. Neben Schwarz sind weitere Oberflächenausführungen erhältlich, darunter Gussgrau.

Die konische Bauform ermöglicht den Wechsel zwischen zwei unterschiedlichen Anschlussgrößen auf kurzer Strecke. Dabei wird der Rauchgasweg vom kleineren zum größeren Querschnitt geführt. Das ist beispielsweise dann erforderlich, wenn eine bestehende Rohrführung oder der vorgesehene Schornsteinanschluss eine größere Nennweite besitzt als das davorliegende Ofenrohr.

Für die Montage verfügt das FERRO-LUX System über Steckverbindungen mit eingezogenen Steckenden. Die einzelnen Bauteile werden ineinandergesteckt, sodass sich die Erweiterung in eine entsprechend dimensionierte Rauchrohrverbindung integrieren lässt. Die Ausführung eignet sich insbesondere für sichtbare Ofenrohrinstallationen, bei denen neben der technischen Verbindung auch eine einheitliche Oberfläche gewünscht ist.

Die FERRO-LUX Serie ist für Kaminöfen und Regelfeuerstätten mit festen Brennstoffen sowie für Abgastemperaturen bis 600 °C bei trockener Betriebsweise ausgelegt. Das System ist für den Unterdruckbetrieb vorgesehen und nach DIN EN 1856-2 klassifiziert.

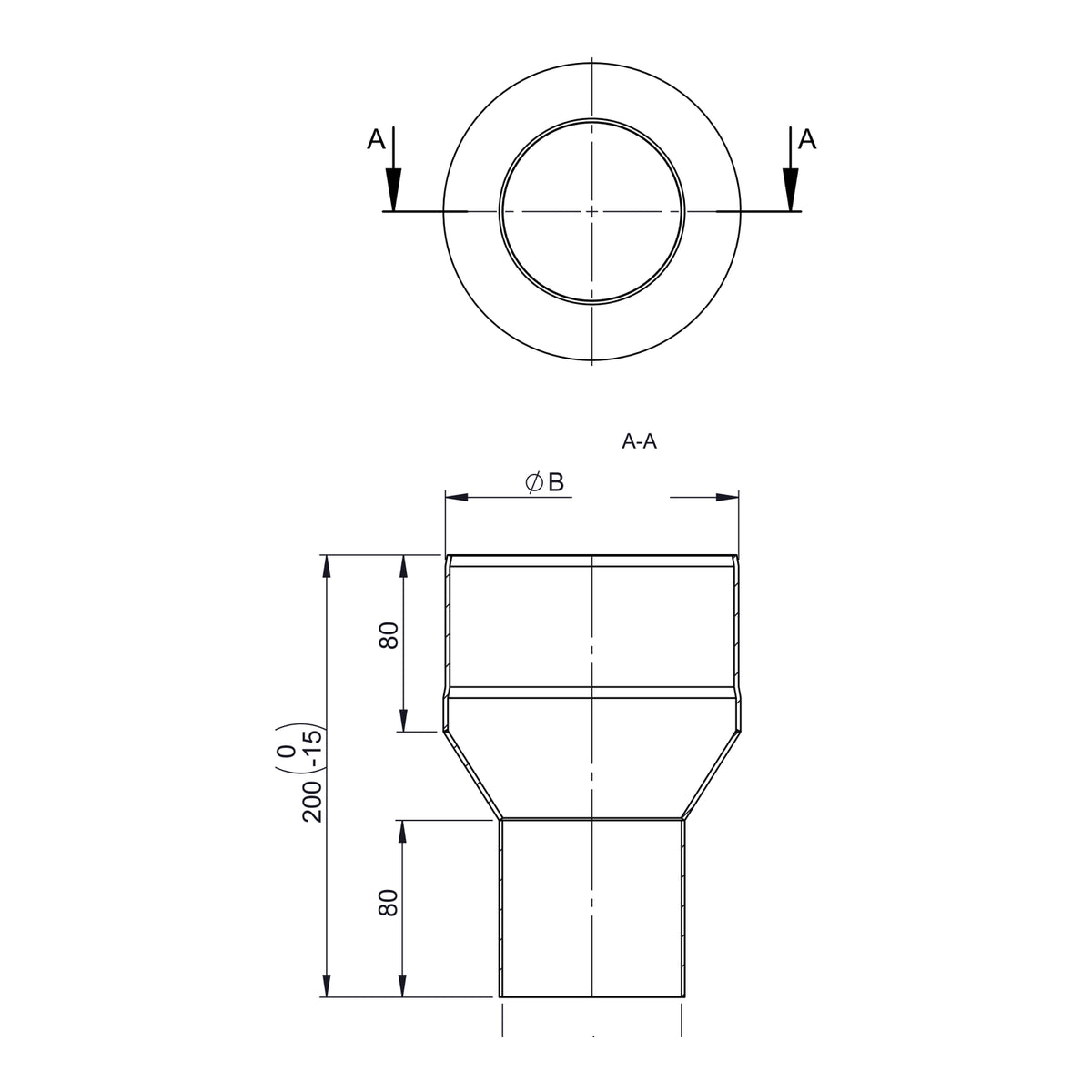

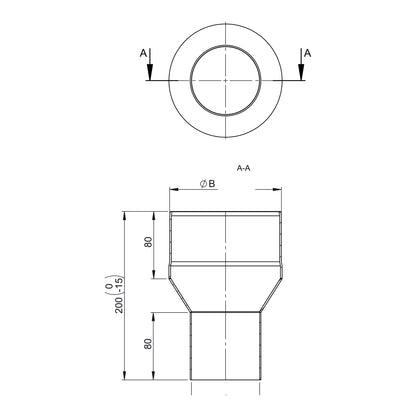

Bei der Auswahl der Erweiterung müssen beide Anschlussdurchmesser berücksichtigt werden. Die erste Nennweite bezeichnet den kleineren Anschluss, die zweite den größeren. Ebenso wichtig ist die Abstimmung der gesamten Rauchrohrführung auf die Feuerstätte und den Schornstein. Eine Erweiterung ersetzt keine erforderliche Prüfung der Anschlussmaße oder der abgastechnischen Eignung.

Merkmale des Jeremias FERRO-LUX Ofenrohr-Erweiterung

• Übergangsstück zur Verbindung unterschiedlicher Rauchrohrdurchmesser
• Konische Bauform mit Erweiterung vom kleineren auf den größeren Anschlussquerschnitt
• Gefertigt aus robustem Stahlblech DC01 (St12)
• Materialstärke von 2,0 mm
• Hitzebeständige Senothermlackbeschichtung, unter anderem in Schwarz und Gussgrau erhältlich
• Passend zum einwandigen Jeremias FERRO-LUX Ofenrohrsystem mit Steckverbindungen
• Für Festbrennstoff-Feuerstätten im trockenen Unterdruckbetrieb mit Abgastemperaturen bis 600 °C
