Pelletrohr-Kniewinkel Jeremias PELLET-LINE 90° | DN 80 & 100

Jeremias PELLET-LINE Kniewinkel 90° – kompakte Richtungsänderung für Pelletrohre

Der Jeremias PELLET-LINE Kniewinkel 90° ermöglicht eine rechtwinklige Richtungsänderung innerhalb der Abgasleitung eines Pelletofens. Seine kompakte, winklige Bauform eignet sich besonders für Rohrführungen, bei denen ein gerades Pelletrohr in die Waagerechte oder Senkrechte übergehen muss. Als Bestandteil des PELLET-LINE Systems verbindet er eine platzsparende Bauweise mit einer abgedichteten Steckverbindung.

Gefertigt wird der Kniewinkel aus Edelstahl 1.4404 (316L) mit einer Wandstärke von 0,4 mm. Das Material ist korrosionsbeständig und für die Anforderungen einer Pellet-Abgasleitung ausgelegt. Die einwandige Ausführung ist speziell für die Verbindung zwischen Pelletofen und Abgasanlage vorgesehen. Mit den beiden Nennweiten DN 80 und DN 100 lässt sich der Winkel passend zum vorhandenen Rohrdurchmesser auswählen.

Ein wichtiges Detail ist die eingezogene Steckverbindung mit innenliegender Spezialdichtung. Sie sorgt für einen abgedichteten Übergang zwischen den einzelnen Rohrelementen und verhindert, dass Pelletstaub an den Verbindungsstellen in den Wohnbereich gelangt. Das PELLET-LINE System ist für einen Überdruckbetrieb bis 200 Pa ausgelegt. Durch die eingezogenen Steckenden bleiben die Rohrverbindungen zudem optisch zurückhaltend, was gerade bei sichtbar verlegten Pelletrohren von Vorteil ist.

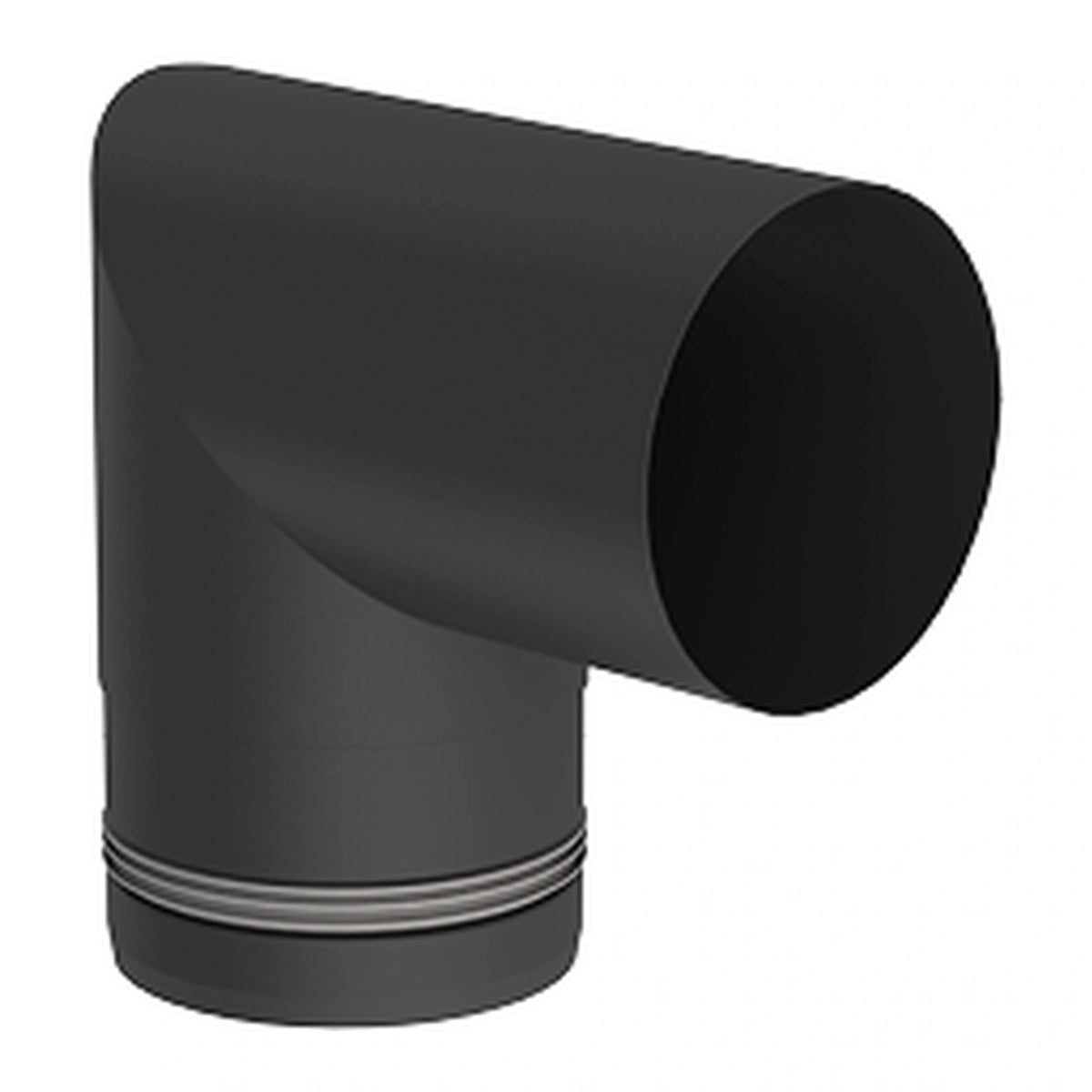

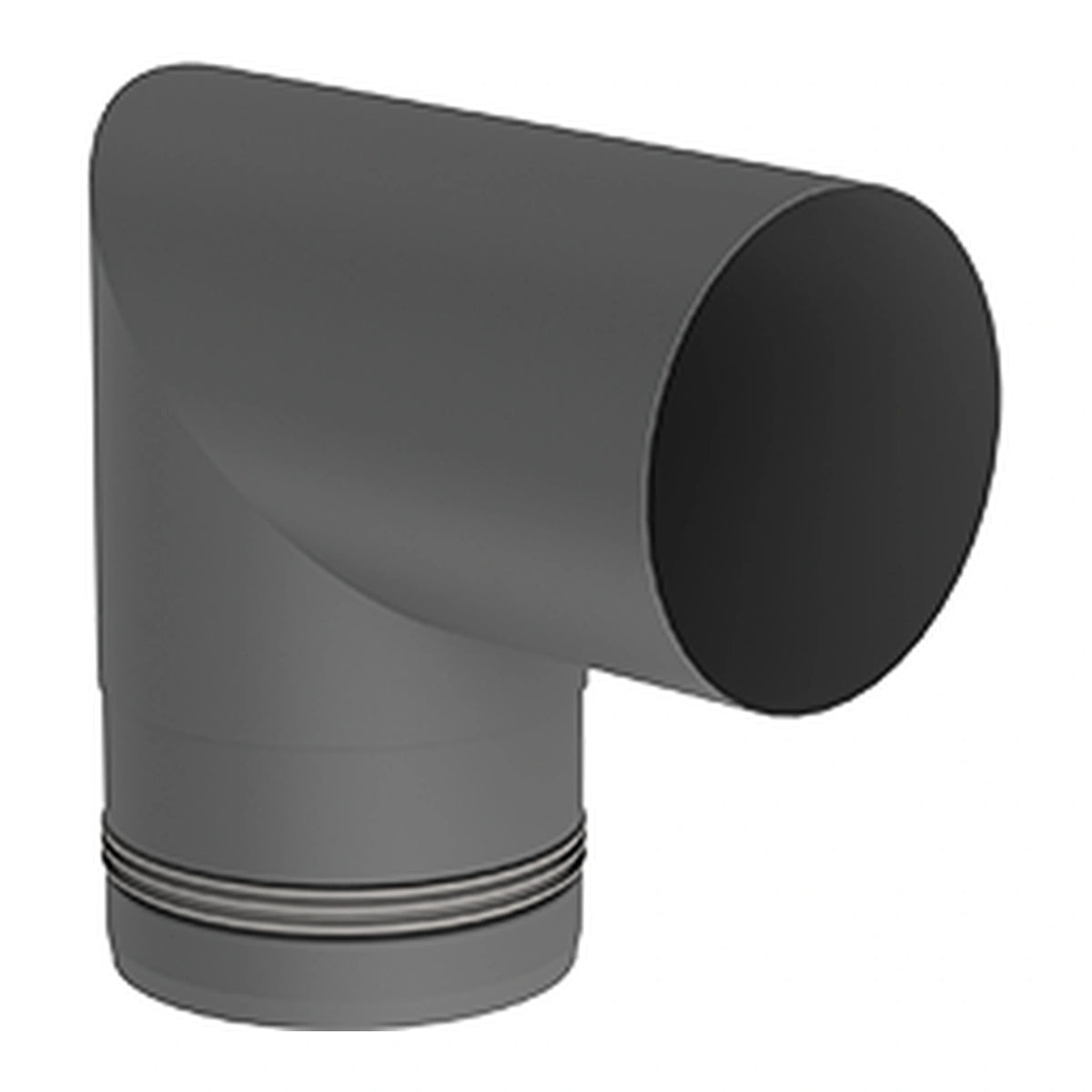

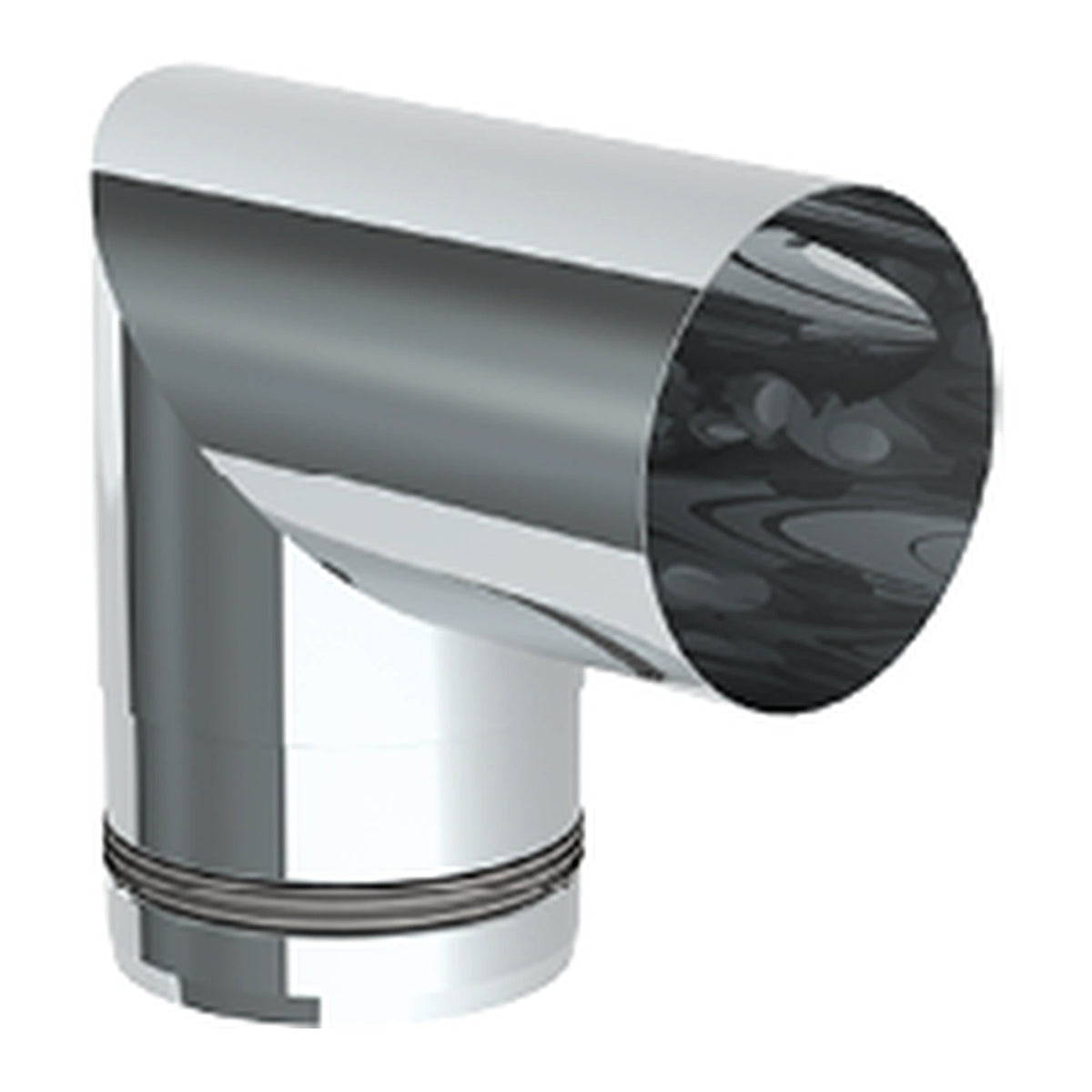

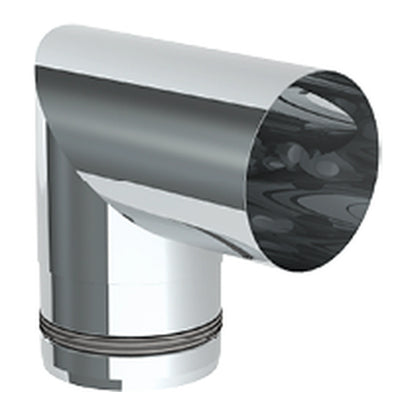

Der Kniewinkel ist in unlackierter Ausführung sowie mit hitzebeständiger Silikonbeschichtung in Schwarz oder Gussgrau erhältlich. Dadurch lässt sich die Rohrführung farblich auf den Pelletofen und die übrigen PELLET-LINE Bauteile abstimmen. Die Beschichtung ist für die thermischen Anforderungen des Systems vorgesehen.

Im Unterschied zu einem gewöhnlichen 90°-Rohrbogen besitzt der Kniewinkel eine besonders kompakte, rechtwinklige Form. Er eignet sich damit für Anschlussführungen, bei denen die vorhandenen Platzverhältnisse berücksichtigt werden müssen. Für Reinigungs- und Wartungszugänge sind bei Bedarf separate Systembauteile mit Revisionsöffnung einzuplanen.

Merkmale des Jeremias PELLET-LINE Kniewinkels 90°

• Kompakter 90°-Kniewinkel für rechtwinklige Richtungsänderungen in Pellet-Abgasleitungen
• Gefertigt aus korrosionsbeständigem Edelstahl 1.4404 (316L)
• Einwandige Konstruktion mit 0,4 mm Materialstärke
• Eingezogene Steckverbindung mit innenliegender Spezialdichtung
• Für druckdichte Rohrverbindungen bis 200 Pa im PELLET-LINE System
• Erhältlich in den Nennweiten DN 80 und DN 100
• Oberflächen wahlweise unlackiert, Schwarz oder Gussgrau mit hitzebeständiger Silikonbeschichtung
