Warum die Dämmung nicht als tragender Untergrund genügt
Ein Wärmedämmverbundsystem besteht normalerweise aus Dämmplatten, Armierungsschicht und Oberputz. Diese Schichten erfüllen wichtige bauphysikalische Aufgaben, sind jedoch nicht dafür vorgesehen, die Kräfte eines mehr Meter hohen Edelstahlschornsteins aufzunehmen.

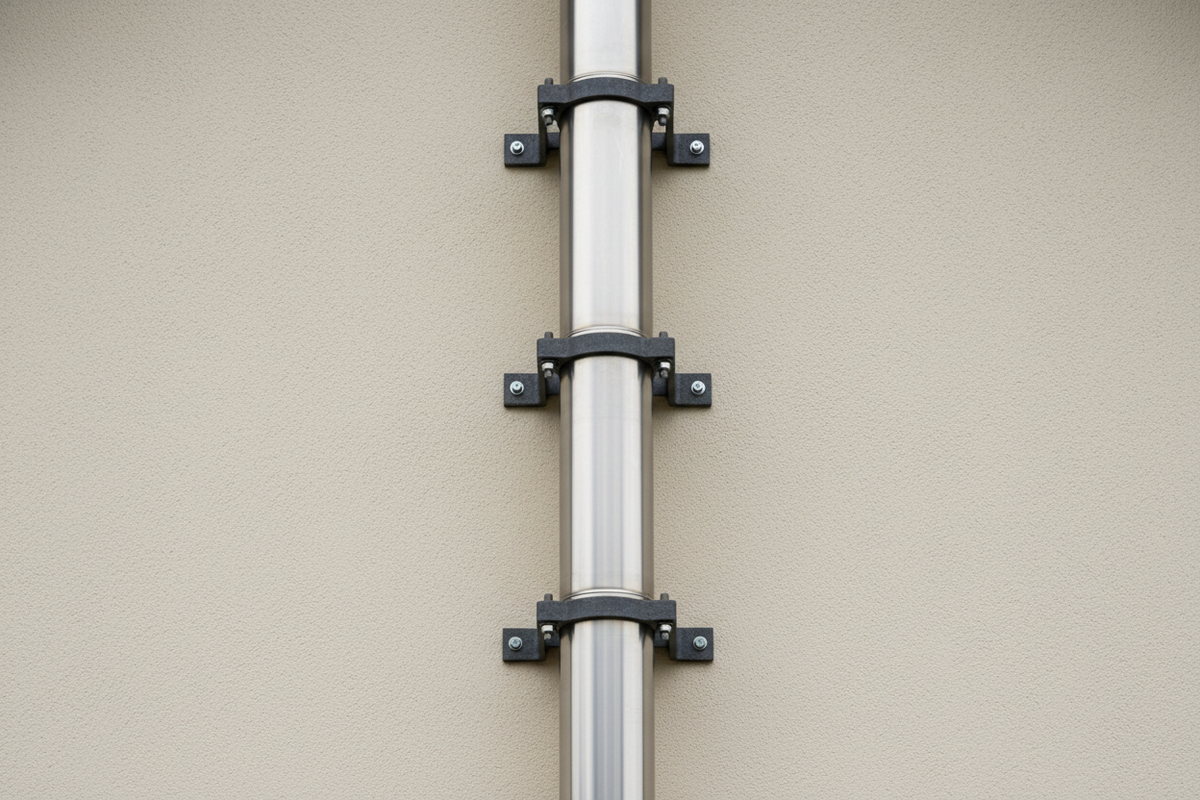

Schon das Eigengewicht der Anlage kann erheblich sein. Dazu kommen Windlasten, die mit zunehmender Höhe und Wandabstand größere Hebelkräfte erzeugen. Besonders beansprucht werden deshalb die Wandstütze am unteren Ende, die Wandhalter entlang des Schornsteins und gegebenenfalls zusätzliche Abspannungen oder statische Bauteile im Mündungsbereich.
Die Befestigung muss diese Kräfte bis in den tragfähigen Wandbildner übertragen, beispielsweise in:
- Beton,
- Vollziegel,
- Kalksandstein,
- tragfähiges Lochsteinmauerwerk,
- geeignete Holztragkonstruktionen.
Welche Verankerung funktioniert, lässt sich deshalb nicht allein anhand der Dämmstoffdicke bestimmen. Auch der Untergrund spielt eine entscheidende Rolle.
Ein häufiger Planungsfehler besteht darin, lediglich besonders lange Schrauben durch Dämmung und Putz zu führen. Dabei kann sich der Befestigungspunkt unter Last bewegen oder die Dämmung zusammengedrückt werden. Im schlimmsten Fall entstehen Risse im Putz oder Undichtigkeiten rund um die Befestigung.
Die grundlegende Konstruktion sieht daher anders aus: Der Schornsteinhalter sitzt vor der Fassadenoberfläche, während seine Kräfte durch ein geeignetes Befestigungs- oder Abstandsmontagesystem hindurch in die tragende Wand übertragen werden.
Wie sich Wärmebrücken an den Befestigungspunkten reduzieren lassen
Jede direkte metallische Verbindung zwischen Außenbereich und tragender Wand kann Wärme transportieren. Bei einzelnen kleinen Befestigungspunkten ist der Effekt zwar deutlich begrenzter als bei einer durchgehenden Stahlkonstruktion, trotzdem sollte er bei einer gut gedämmten Fassade berücksichtigt werden.
Besonders ungünstig sind massive Stahlteile, die ohne thermische Trennung durch die komplette Dämmebene geführt werden. Solche Lösungen funktionieren möglicherweise statisch, können bauphysikalisch aber unnötig nachteilig sein.
Für gedämmte Fassaden gibt es deshalb spezielle Abstandsmontagesysteme. Vereinfacht bestehen sie aus einer tragenden Verankerung im Mauerwerk und einem wärmebrückenreduzierenden Element innerhalb oder am Ende der Dämmschicht. Häufig kommen glasfaserverstärkte Kunststoffteile oder andere Materialien mit deutlich geringerer Wärmeleitfähigkeit als Stahl zum Einsatz.
Je nach Befestigungssystem lassen sich dabei drei Aufgaben miteinander verbinden:
Aufgabe |
Was die Befestigung leisten muss |
|---|---|
Lastübertragung |
Kräfte bis in Beton, Mauerwerk oder eine andere tragfähige Konstruktion übertragen |
thermische Trennung |
direkten Wärmestrom über metallische Bauteile begrenzen |
Schutz der Fassade |
Druckstellen, Risse und Feuchteeintritt an der Durchdringung vermeiden |
Abstandsausgleich |
Dicke von Putz und Dämmung konstruktiv überbrücken |
Bei einem Schornstein muss allerdings geprüft werden, ob das jeweilige Abstandsmontagesystem tatsächlich für die auftretenden Lasten geeignet ist. Lösungen, die beispielsweise für Lampen oder Hausnummern vorgesehen sind, sind kein Ersatz für eine Schwerlastbefestigung.
Für größere Lasten gibt es thermisch getrennte Systeme mit stärkeren Gewindestangen, Injektionsbefestigungen oder speziellen Konsolen. Entscheidend bleiben die zulässigen Lasten des jeweiligen Produkts und der tatsächliche Wandbaustoff.
Warum „wärmebrückenfrei“ meist zu weit geht
In der Praxis lässt sich eine Befestigung nicht vollständig von der Gebäudekonstruktion entkoppeln. Schließlich muss sie mechanische Kräfte übertragen. Sinnvoller ist deshalb die Planung einer wärmebrückenreduzierten beziehungsweise thermisch getrennten Befestigung.
Wie relevant der einzelne Befestigungspunkt energetisch ist, hängt unter anderem von Anzahl, Material, Querschnitt und Aufbau der Verbindungen ab. Eine massive Stahlkonsole durch 20 Zentimeter Dämmung wirkt anders als mehrere gezielt ausgeführte thermisch getrennte Befestigungspunkte.
Wandabstand und Halter gehören zusammen geplant
Bei einer gedämmten Fassade steht der Schornstein zwangsläufig weiter vom tragenden Wandbildner entfernt als bei ungedämmtem Mauerwerk. Bereits 160 oder 200 Millimeter Dämmstoff können dazu führen, dass deutlich längere Wandhalter oder Konsolen benötigt werden.
Damit wächst jedoch auch der Hebelarm.
Ein einfaches Beispiel: Befindet sich die Rohrmitte nur wenige Zentimeter vor einer massiven Wand, wirken Windkräfte relativ nah am Befestigungspunkt. Liegen zwischen tragender Wand und Schornstein dagegen 20 oder 30 Zentimeter Fassadenaufbau plus zusätzlicher Abstand, steigen die Kräfte an der Konsole.
Deshalb sollte der Wandabstand nicht erst auf der Baustelle durch verlängerte Gewindestangen improvisiert werden.
Für die Planung sind vor allem diese Angaben wichtig:
- Stärke des vollständigen Fassadenaufbaus ermitteln.
- Wandabstand des vorgesehenen Schornsteinsystems bestimmen.
- Durchmesser und Gewicht der Abgasanlage berücksichtigen.
- Tragfähigkeit des Wandbildners feststellen.
- Geeignete Wandstützen und Wandhalter auswählen.
- Zulässige Abstände zwischen den Haltern beachten.
- Freie Höhe oberhalb des letzten Wandhalters prüfen.
Gerade der letzte Punkt wird schnell unterschätzt. Der Schornstein kann oberhalb der letzten seitlichen Befestigung nur eine bestimmte Strecke frei stehen. Diese zulässige Höhe hängt vom jeweiligen System, Rohrdurchmesser, den eingesetzten Verbindungselementen und gegebenenfalls zusätzlichen statischen Bauteilen ab.
Hersteller bieten dafür beispielsweise verstärkte Klemmbänder, spezielle Wandhalter, Kragarme oder Abspannsysteme an. Bei größeren freien Höhen kann eine projektspezifische statische Betrachtung notwendig werden.
Der Fassadenanschluss muss auch gegen Feuchtigkeit funktionieren
Die thermische Trennung ist nur ein Teil der Aufgabe. Jeder Befestigungspunkt durchstößt außerdem die Fassadenoberfläche. Wird dieser Bereich nicht fachgerecht ausgeführt, kann Schlagregen entlang der Schraube oder Gewindestange in den Fassadenaufbau gelangen.
Feuchtigkeit innerhalb eines Wärmedämmverbundsystems kann langfristig Schäden verursachen. Deshalb muss die Durchführung so gestaltet werden, dass Wasser zuverlässig außen bleibt.
Ein geeigneter Befestigungspunkt sollte deshalb nicht nur tragfähig, sondern auch konstruktiv auf den Fassadenaufbau abgestimmt sein. Je nach System übernehmen Dichtscheiben, Dichtelemente oder vorgesehene Anschlussdetails diese Aufgabe.
Problematisch sind dagegen improvisierte Lösungen wie:
- lediglich mit Fassadendichtstoff umspritzte Gewindestangen,
- direkt auf den Putz gepresste Metallkonsolen,
- selbst gebaute Abstandshülsen ohne abgestimmte Abdichtung,
- Befestigungen, bei denen die Dämmschicht stark zusammengedrückt wird.
Auch wenn eine solche Konstruktion anfangs stabil wirkt, kann sie mit Temperaturwechseln, Windbewegungen und Alterung der Materialien undicht werden.
Bei einem vorhandenen WDVS sollte deshalb geklärt werden, wie Durchdringungen im jeweiligen Fassadensystem ausgeführt werden dürfen. Ist die Dämmung noch gar nicht montiert, lässt sich die Befestigung wesentlich sauberer vorbereiten. Dann können geeignete Montageelemente oder Druckunterlagen bereits in die Dämmebene integriert werden.
Was vor der Montage geklärt werden sollte
Ein außenliegender Schornstein betrifft mehrere Bereiche gleichzeitig: Feuerstätte, Abgasanlage, Gebäudewand, Fassadendämmung und Statik. Eine einzelne Standardlösung passt deshalb nicht automatisch auf jedes Gebäude.
Vor Beginn der Arbeiten sollten mindestens folgende Punkte feststehen:
Wandaufbau
Wie dick sind Putz und Dämmung? Welcher Dämmstoff wurde verwendet? Was befindet sich hinter der Dämmung?
Tragender Untergrund
Beton, Vollstein, Lochstein und Porenbeton benötigen unterschiedliche Befestigungstechniken. Bei Lochsteinen sind beispielsweise geeignete Injektionssysteme und Siebhülsen möglich, sofern das Befestigungssystem dafür vorgesehen ist.
Schornsteinsystem
Durchmesser, Gesamthöhe, Gewicht und Hersteller bestimmen mit, welche Konsolen und Wandhalter eingesetzt werden dürfen.
Wandabstand
Der Abstand ergibt sich nicht nur aus der Dämmstoffdicke. Auch die Geometrie der Wandhalter und erforderliche Abstände der Abgasanlage zur Fassade müssen berücksichtigt werden.
Windbeanspruchung
Ein hoher Schornstein wirkt wie eine schmale Säule an der Hauswand. Je größer der freie Bereich und der Abstand zur Wand, desto stärker werden die Halter beansprucht.
Brandschutz
Bei brennbaren Fassadenbestandteilen oder Dämmstoffen müssen zusätzlich die für das konkrete Schornsteinsystem vorgesehenen Abstände zu brennbaren Baustoffen eingehalten werden. Diese Werte sind systemabhängig und dürfen nicht pauschal übertragen werden.
Abnahme und Abstimmung
Die geplante Abgasanlage sollte frühzeitig mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden. Dabei geht es nicht nur um die Wandbefestigung, sondern unter anderem um Schornsteinführung, Mündungshöhe, Feuerstätte und sichere Abgasführung.
Bei ungewöhnlichen Wandaufbauten, großen Fassadenabständen oder hohen Schornsteinen kann zusätzlich eine statische Prüfung sinnvoll oder erforderlich sein.
Eine gute Befestigung beginnt beim Wandaufbau
Bei einer gedämmten Außenwand sollte ein Edelstahlschornstein nicht einfach am sichtbaren Fassadenputz befestigt werden. Die entscheidende Verbindung liegt dahinter: Die Lasten müssen kontrolliert durch die Dämmebene in eine ausreichend tragfähige Konstruktion gelangen.
Thermisch getrennte Abstandsmontagen können dabei den Wärmestrom an den Befestigungspunkten deutlich reduzieren und gleichzeitig verhindern, dass die Dämmung als Drucklager missbraucht wird. Genauso wichtig sind jedoch passende Wandhalter, eine saubere Abdichtung und die statische Betrachtung des gesamten Schornsteins.
Je dicker die Dämmung und je größer der Abstand zur tragenden Wand, desto wichtiger wird eine geplante Lösung statt einer improvisierten Verlängerung der Befestigung.
