Schornsteinhalter und Wandkonsolen für eine sichere Fassadenmontage
Schornsteinhalter und Wandkonsolen übernehmen unterschiedliche Aufgaben bei der Befestigung eines Edelstahlschornsteins am Gebäude. Wandhalter stabilisieren den Schornstein entlang der Fassade und halten den vorgesehenen Abstand zur Wand. Wandkonsolen beziehungsweise tragende Konsolkonstruktionen können dagegen einen Teil der vertikalen Last des Schornsteinaufbaus aufnehmen und bilden je nach System einen tragenden Ausgangspunkt für die weitere Montage.
Welche Befestigung benötigt wird, hängt deshalb nicht allein vom Durchmesser des Schornsteins ab. Systemreihe, Außendurchmesser, erforderlicher Wandabstand, Befestigungsuntergrund, Schornsteinhöhe und die Lastverteilung des gesamten Aufbaus müssen zusammenpassen. Halter und Konsolen sollten daher immer als konstruktiver Bestandteil des jeweiligen Schornsteinsystems betrachtet werden.
Was ist der Unterschied zwischen Wandhalter und Wandkonsole?

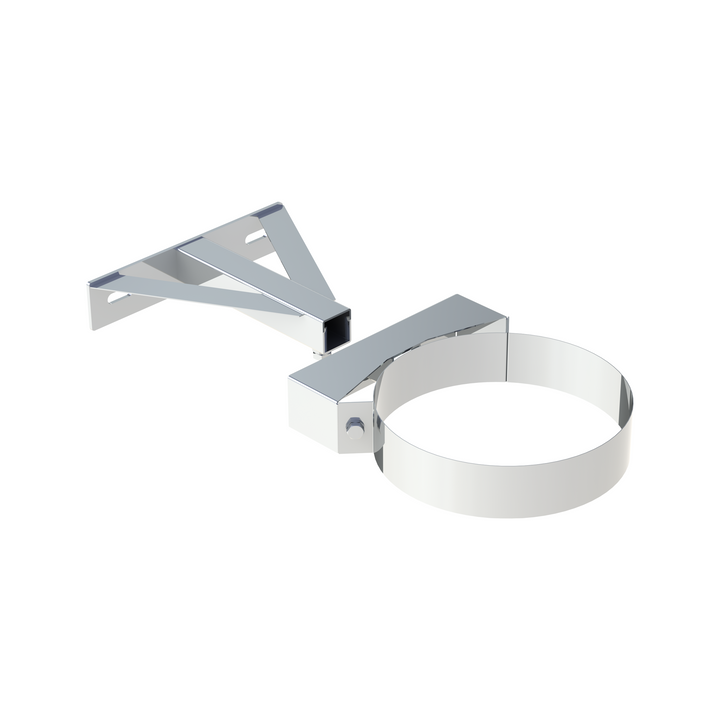

Ein Wandhalter dient in erster Linie dazu, den Schornstein seitlich an der Fassade zu stabilisieren und seine Position gegenüber dem Gebäude zu sichern. Er wird entlang des Schornsteinverlaufs an geeigneten Stellen befestigt und verhindert, dass sich die Anlage unzulässig von der vorgesehenen Achse bewegt.
Eine Wandkonsole erfüllt eine andere Aufgabe. Je nach Schornsteinsystem trägt sie Komponenten des Schornsteins beziehungsweise überträgt deren Gewicht in die Gebäudekonstruktion. Sie kann beispielsweise zusammen mit einer Grundplatte den unteren tragenden Bereich einer außen geführten Anlage bilden.
Beide Begriffe sollten deshalb nicht gleichgesetzt werden. Ein zusätzlicher Wandhalter ersetzt keine erforderliche tragende Konsole, und eine Konsole macht die weitere seitliche Stabilisierung des Schornsteins nicht automatisch überflüssig.
Welcher Wandabstand wird für einen Edelstahlschornstein benötigt?
Der erforderliche Abstand zwischen Schornstein und Fassade hängt vom gewählten System und von der baulichen Situation ab. Wandhalter werden deshalb häufig in unterschiedlichen Längen oder mit einem verstellbaren Wandabstand angeboten. Dadurch kann die Schornsteinachse beispielsweise an Fassadenaufbauten, Vorsprüngen oder anderen konstruktiven Gegebenheiten ausgerichtet werden.
Für die Auswahl sollte nicht nur der Abstand von der Außenkante des Halters betrachtet werden. Maßgeblich ist, wie der jeweilige Hersteller den Wandabstand definiert und auf welche Bezugspunkte sich die Maßangabe bezieht. Bei einem doppelwandigen Schornstein muss außerdem dessen tatsächlicher Außendurchmesser berücksichtigt werden.
Ein größerer Wandabstand sollte nicht ohne technische Notwendigkeit gewählt werden. Mit zunehmendem Abstand verändern sich Hebelwirkung und Belastung der Befestigung. Die freigegebenen Maße und Befestigungsvorgaben des jeweiligen Schornsteinsystems bleiben deshalb maßgeblich.
Wie werden Wandhalter entlang des Schornsteins angeordnet?
Wandhalter werden entlang einer außen geführten Schornsteinanlage in den vom System vorgesehenen Abständen eingesetzt. Wie groß diese Abstände sein dürfen, lässt sich nicht mit einer einzigen Zahl für sämtliche Edelstahlschornsteine beantworten. Hersteller berücksichtigen dabei unter anderem Systemaufbau, Rohrdurchmesser, Gesamthöhe, Wandabstand und weitere statische Randbedingungen.
Auch Bögen und Versätze können die Befestigung beeinflussen. Wird die Schornsteinachse verändert oder entsteht ein längerer Bereich ohne direkte Fassadenführung, können zusätzliche beziehungsweise anders angeordnete Befestigungselemente erforderlich werden.
Für die Planung sollte deshalb immer die Montage- und Statikvorgabe der konkreten Systemreihe verwendet werden. Pauschale Befestigungsabstände aus einem anderen Schornsteinsystem sind keine belastbare Grundlage.
Welche Wandkonsole passt zum Schornsteinaufbau?
Die passende Wandkonsole richtet sich nach der Last, die sie innerhalb des geplanten Schornsteinaufbaus aufnehmen soll, sowie nach der Geometrie des verwendeten Systems. Entscheidend sind unter anderem Systemreihe, Außendurchmesser, erforderlicher Abstand zur Fassade und die oberhalb der Konsole angeordnete Schornsteinlänge.

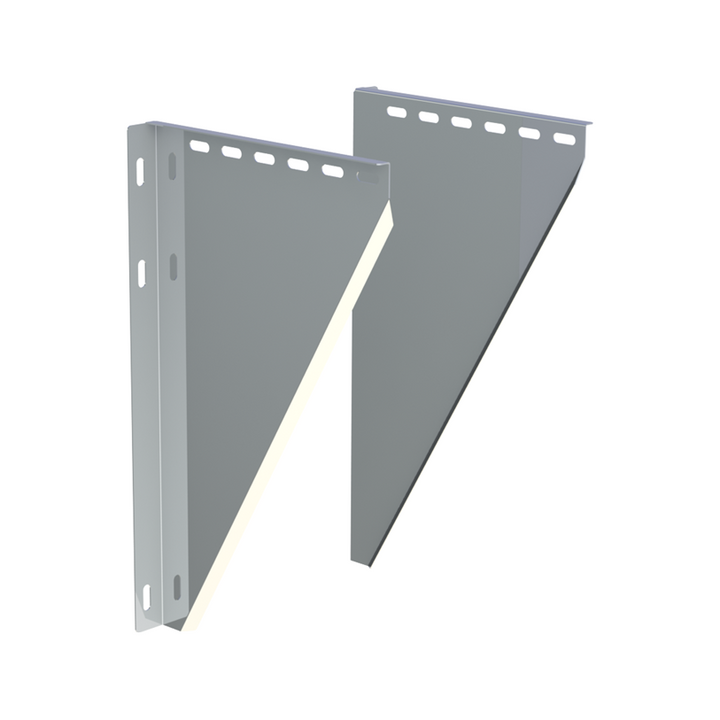

Je nach Aufbau können verstellbare Konsolbleche oder andere systemgebundene Tragkonstruktionen eingesetzt werden. Sie ermöglichen eine Anpassung an unterschiedliche Wandabstände, besitzen aber ebenfalls festgelegte Einsatz- und Belastungsgrenzen.
Eine Konsole sollte deshalb nicht allein danach ausgewählt werden, ob der Schornstein optisch zwischen ihre Befestigungspunkte passt. Die vorgesehene Lastaufnahme und die Herstellerfreigabe sind entscheidend.
Befestigungsuntergrund und Montage an der Fassade berücksichtigen
Schornsteinhalter und Wandkonsolen übertragen Kräfte in die Gebäudekonstruktion. Deshalb ist nicht nur das Edelstahlbauteil selbst relevant, sondern auch der Untergrund, an dem es befestigt wird. Massives Mauerwerk, Beton, gedämmte Fassaden und andere Wandaufbauten stellen unterschiedliche Anforderungen an Befestigung und Montage.
Insbesondere bei Fassaden mit Wärmedämmverbundsystem darf die Befestigung nicht lediglich in einer nicht tragenden Dämmschicht erfolgen. Die Kräfte müssen über eine dafür geeignete Befestigung in einen ausreichend tragfähigen Untergrund eingeleitet werden. Welche Befestigungsmittel erforderlich sind, hängt vom Wandaufbau und von den auftretenden Lasten ab.
Auch deshalb sollte die Befestigung eines Edelstahlschornsteins nicht erst während der Montage improvisiert werden. Wandaufbau, Befestigungspunkte und benötigte Abstände gehören bereits zur Planung der Anlage.
Freistehende Höhe und zusätzliche Stabilisierung richtig planen
Oberhalb des letzten Wandhalters kann ein Teil des Edelstahlschornsteins frei über die Fassade beziehungsweise das Dach hinausragen. Wie groß diese freistehende Höhe sein darf, hängt vom konkreten Schornsteinsystem, vom Durchmesser und von den Herstellervorgaben ab.
Wird die zulässige freie Höhe überschritten, können zusätzliche statische Maßnahmen erforderlich werden. Je nach System und Einbausituation kommen dafür beispielsweise weitere Befestigungen oder speziell vorgesehene Abspann- beziehungsweise Verstärkungslösungen infrage.
Die Position des letzten Wandhalters sollte deshalb gemeinsam mit der erforderlichen Schornsteinmündung geplant werden. Es reicht nicht aus, zunächst die gewünschte Höhe festzulegen und anschließend irgendeinen Halter möglichst weit oben an der Fassade zu montieren. Befestigung, freie Höhe und Mündungsposition müssen als zusammenhängender Teil der Schornsteinplanung betrachtet werden.
