Gedämmter Ofenrohrbogen Jeremias ISO-LINE 30° | DN 130 & 150

Jeremias ISO-LINE 30° – gedämmter Ofenrohrbogen für eine sichere Rauchrohrführung

Der gedämmte Ofenrohrbogen Jeremias ISO-LINE 30° ermöglicht eine gezielte Richtungsänderung innerhalb der Rauchrohrführung zwischen Kaminofen und Schornstein. Mit seinem doppelwandigen Edelstahlaufbau und der integrierten Keramikdämmung eignet er sich besonders für Installationen, bei denen der Abstand zu brennbaren Bauteilen eine wichtige Rolle spielt. Der Bogen ist in den Nennweiten DN 130 und DN 150 erhältlich und gehört zum modularen ISO-LINE Ofenrohrsystem von Jeremias.

Im Unterschied zu einwandigen Rauchrohren besitzt der ISO-LINE Bogen eine Innen- und Außenschale aus Edelstahl. Dazwischen befindet sich eine 15 mm starke keramische Wärmedämmung, die die Wärmeübertragung auf das Außenrohr reduziert. Dadurch beträgt der vorgeschriebene Mindestabstand zu brennbaren Bauteilen 200 mm statt der bei herkömmlichen Ofenrohren häufig erforderlichen 400 mm. Das bietet mehr Spielraum bei der Planung, beispielsweise in Räumen mit Holzkonstruktionen oder begrenzten Platzverhältnissen.

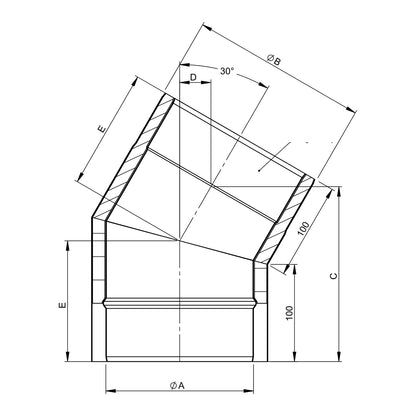

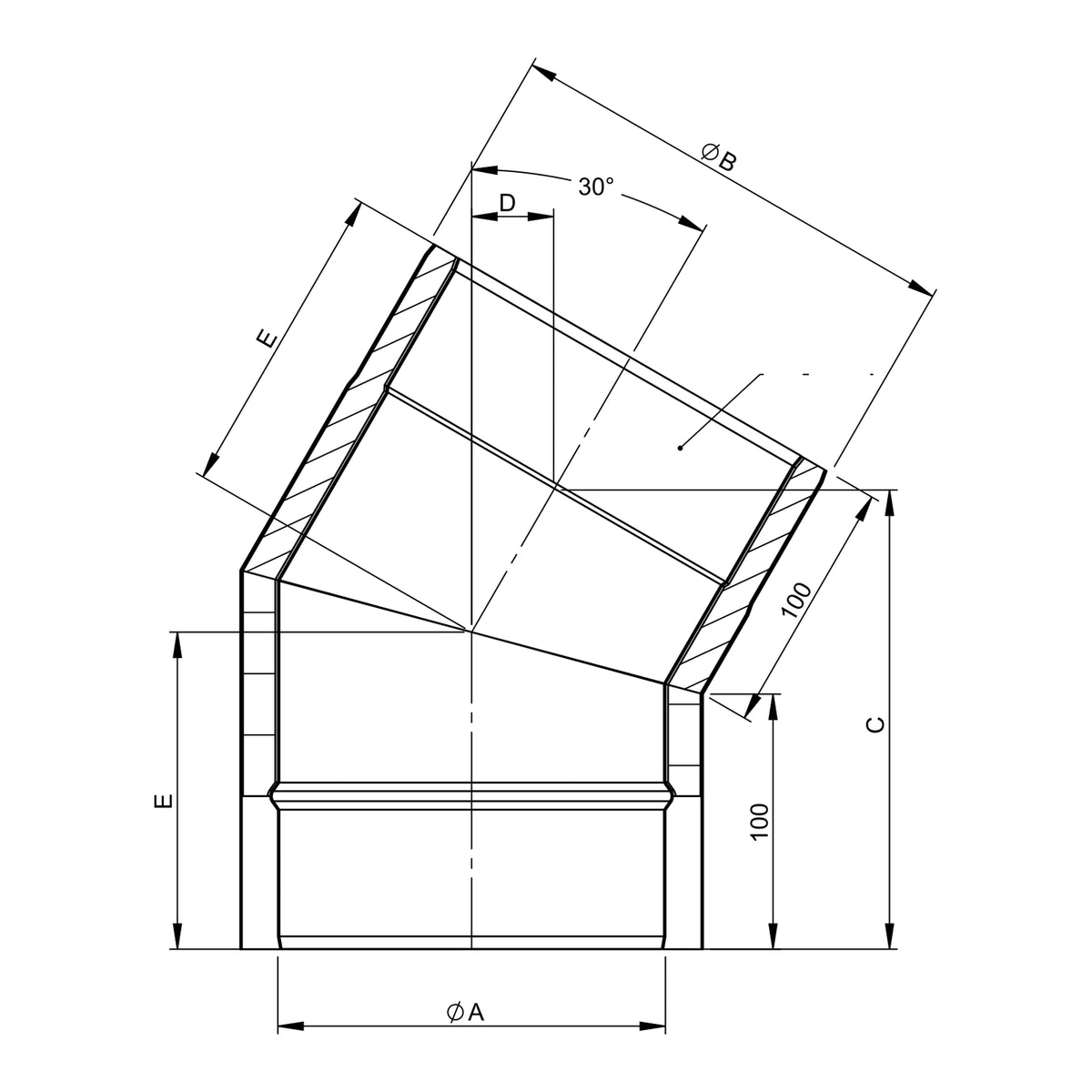

Der 30°-Winkel ermöglicht eine moderate Umlenkung der Abgasleitung, ohne einen rechtwinkligen Richtungswechsel vornehmen zu müssen. Er eignet sich beispielsweise, um einen seitlichen Versatz zwischen Ofenanschluss und Schornstein auszugleichen. Zusammen mit passenden ISO-LINE Längenelementen lässt sich die Rauchrohrführung an die jeweilige Einbausituation anpassen.

Für das Innenrohr verwendet Jeremias Edelstahl der Werkstoffgruppe 1.4404, während die Außenschale aus Edelstahl 1.4301 besteht. Beide Rohrschalen besitzen eine Wandstärke von jeweils 0,6 mm. WIG-geschweißte und passivierte Längsnähte unterstützen eine dauerhaft korrosionsbeständige Verarbeitung. Die Steckverbindungen mit eingezogenen Steckenden ermöglichen eine passgenaue Verbindung der einzelnen Systemelemente ohne zusätzliche Klemmbänder.

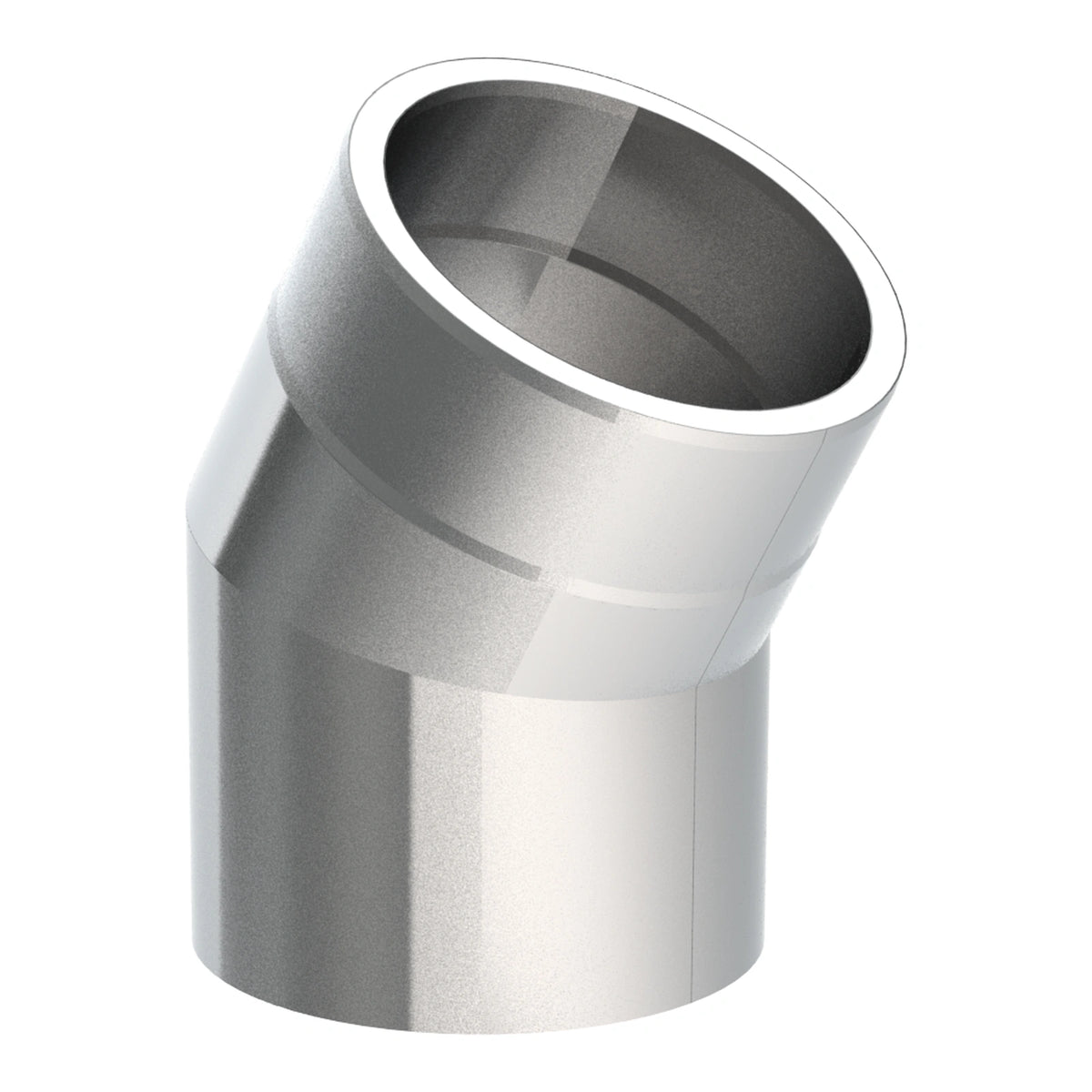

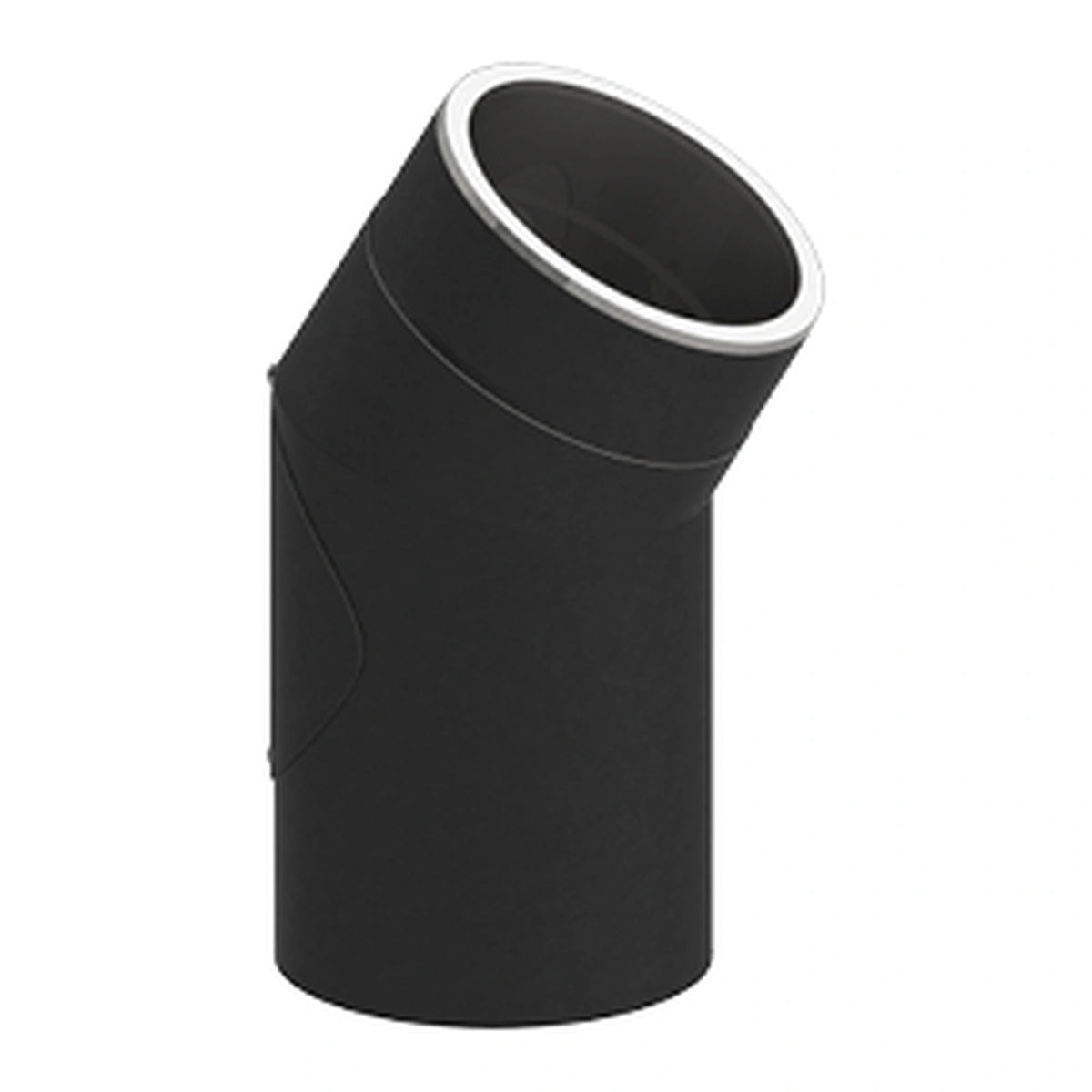

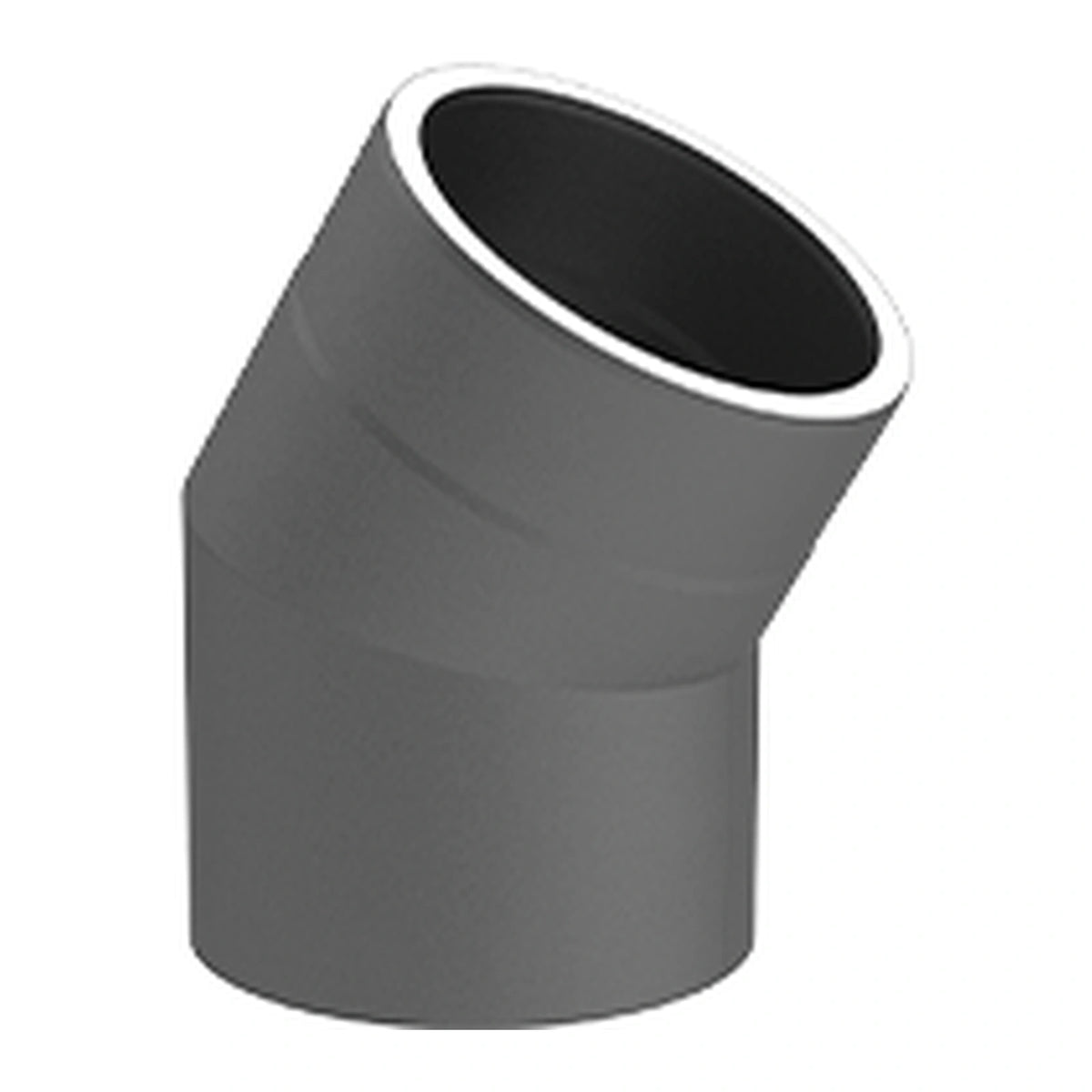

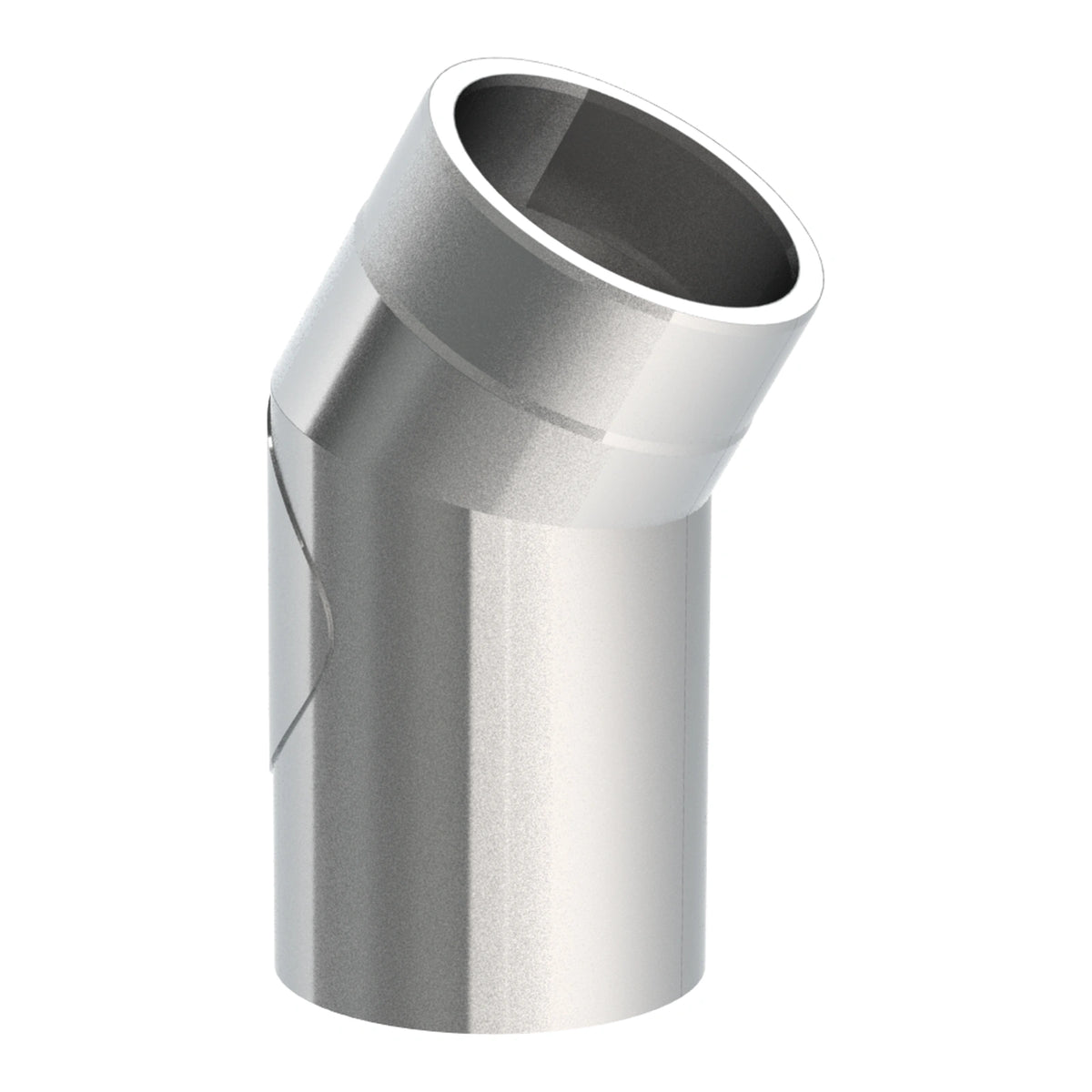

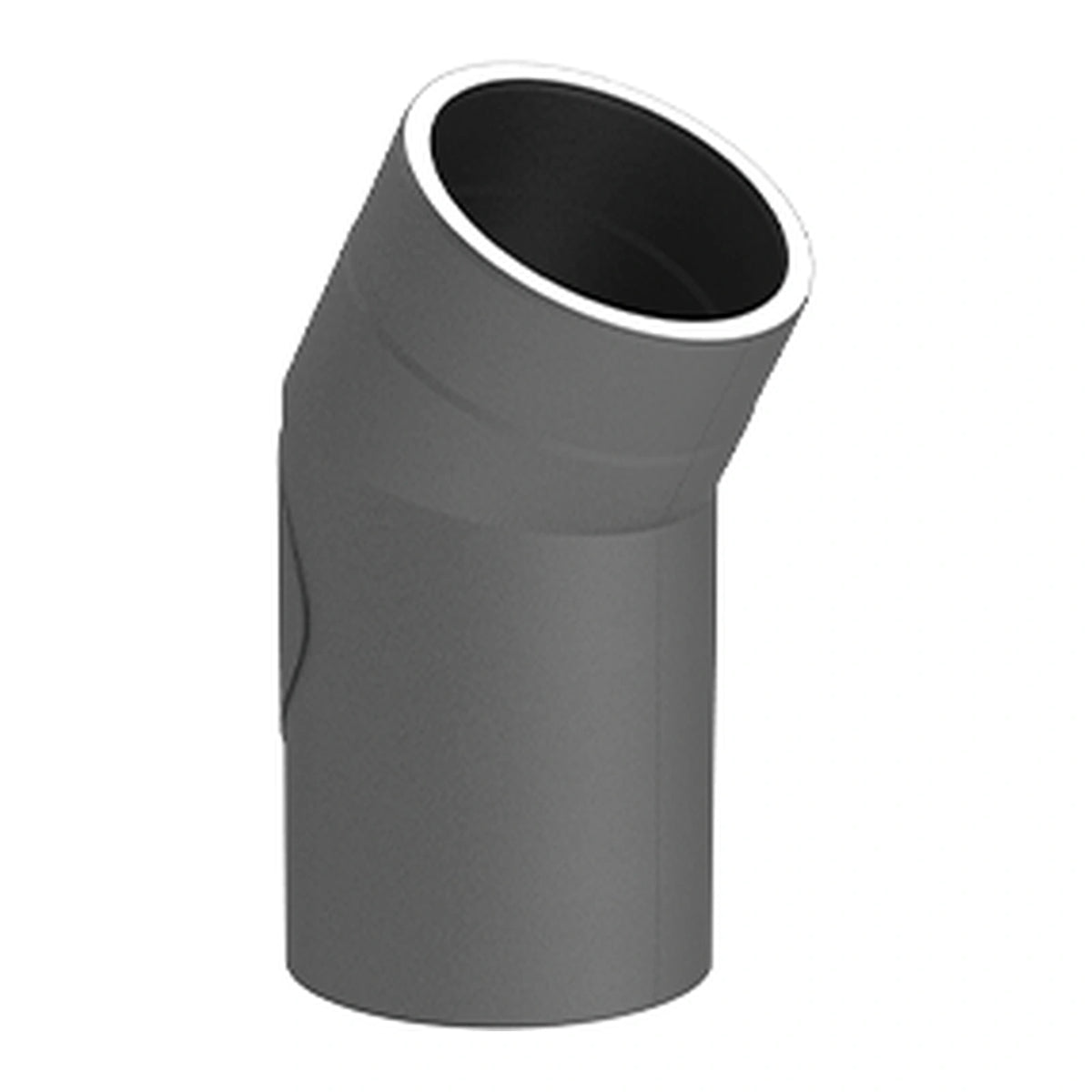

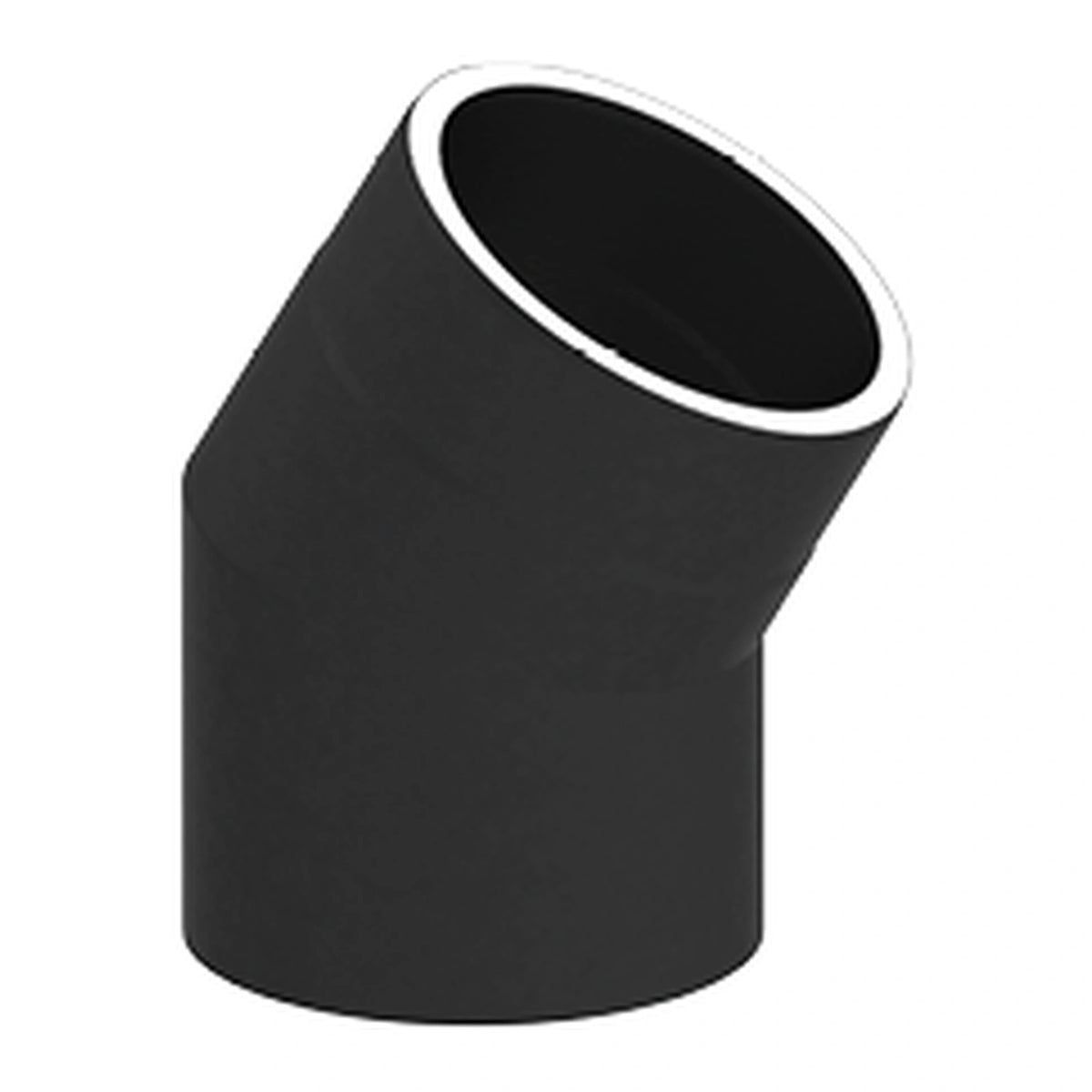

Das ISO-LINE System ist für Kaminöfen und Regelfeuerstätten mit festen Brennstoffen bei trockener Betriebsweise im Unterdruck ausgelegt. Es ist bis zu einer Abgastemperatur von 450 °C klassifiziert und rußbrandbeständig. Für die sichtbare Installation stehen innerhalb der Serie hitzefest beschichtete Oberflächen in Schwarz und Gussgrau sowie eine gebürstete Edelstahlausführung zur Verfügung.

Merkmale des Jeremias ISO-LINE 30° Ofenrohrbogens

• 30°-Bogen für gezielte Richtungsänderungen und seitliche Versätze in der Rauchrohrführung
• Doppelwandige Edelstahlkonstruktion mit 15 mm starker keramischer Wärmedämmung
• Innenschale aus Edelstahl 1.4404 und Außenschale aus Edelstahl 1.4301, jeweils 0,6 mm stark
• Reduzierter Mindestabstand zu brennbaren Bauteilen von 200 mm
• Erhältlich in den Nennweiten DN 130 und DN 150
• Steckverbindung mit eingezogenen Steckenden für die Montage innerhalb des ISO-LINE Systems
• CE-zertifiziert, rußbrandbeständig und für Abgastemperaturen bis 450 °C bei trockenem Unterdruckbetrieb geeignet
