EKA Complex E – das einwandige Edelstahl-Abgassystem
EKA Complex E ist ein einwandiges Edelstahl-Abgassystem für die Sanierung bestehender Schornsteine, geschützte Innenbereiche und geeignete Verbindungsleitungen. Das System ist nach EN 1856-1 CE-zertifiziert und modular aufgebaut.
Im Unterschied zu doppelwandigen Schornsteinsystemen besitzt Complex E keine fest integrierte Wärmedämmung und keinen zweiten Außenmantel. Dadurch eignet sich das System besonders für Anwendungen, bei denen bereits ein geeigneter Schacht vorhanden ist oder ein kompaktes einwandiges Abgassystem benötigt wird.
Für welche Feuerstätten eignet sich EKA Complex E?
EKA Complex E ist für Öl-, Gas- und Festbrennstofffeuerstätten vorgesehen. Im Unterdruckbetrieb kann das System je nach Ausführung für Abgastemperaturen bis 600 °C eingesetzt werden.
Für Überdruckanwendungen stehen spezielle Dichtungen zur Verfügung. In diesem Fall gelten die systembezogenen Druck- und Temperaturgrenzen des Herstellers.
Welche Ausführung benötigt wird, hängt deshalb von Feuerstätte, Brennstoff, Betriebsweise und geplanter Abgasführung ab.
Wandstärken und optionale Dämmung
Die Standardausführung von EKA Complex E wird mit 0,6 mm Wandstärke angeboten. Zusätzlich steht je nach Anwendung eine Ausführung mit 1,0 mm Wandstärke zur Verfügung.
Eine zusätzliche Wärmedämmung ist bei einem einwandigen System grundsätzlich nicht Bestandteil des normalen Aufbaus. Für spezielle Anwendungen können jedoch optionale Dämmstärken von 15, 25 oder 50 mm eingesetzt werden.
Welche Kombination sinnvoll ist, richtet sich nach Einbausituation, Systemplanung und den Anforderungen der angeschlossenen Feuerstätte.
Stecksystem ohne Klemmband
Die Bauteile von EKA Complex E werden über ein zylindrisches Stecksystem miteinander verbunden. Im Gegensatz zu EKA Complex D wird bei diesem einwandigen System kein separates Klemmband für die Standardverbindung benötigt.
Dadurch lassen sich Längenelemente, Bögen, Anschlüsse, Revisionselemente und weitere Systemkomponenten innerhalb derselben Systemreihe miteinander kombinieren.
Auch bei späteren Erweiterungen oder Reparaturen sollten ausschließlich Bauteile verwendet werden, die für EKA Complex E vorgesehen sind.
Typische Einsatzbereiche von EKA Complex E
Ein zentraler Einsatzbereich ist die Schornsteinsanierung. Dabei werden einwandige Edelstahlkomponenten innerhalb eines vorhandenen Schornsteinschachts eingesetzt, um die Abgasführung technisch an eine neue oder veränderte Feuerstätte anzupassen.
Das System kann außerdem als geeignete Verbindungsleitung zwischen Feuerstätte beziehungsweise Heizkessel und Schornstein eingesetzt werden.
Durch den kompakten einwandigen Aufbau eignet sich Complex E besonders für Situationen, in denen kein eigenständiger gedämmter Außenschornstein benötigt wird.
Umfangreiches Zubehörsystem
Für EKA Complex E steht ein umfangreiches Sortiment mit mehr als 40 unterschiedlichen Systembauteilen zur Verfügung.
Dazu gehören unter anderem:
- Längenelemente
- Bögen

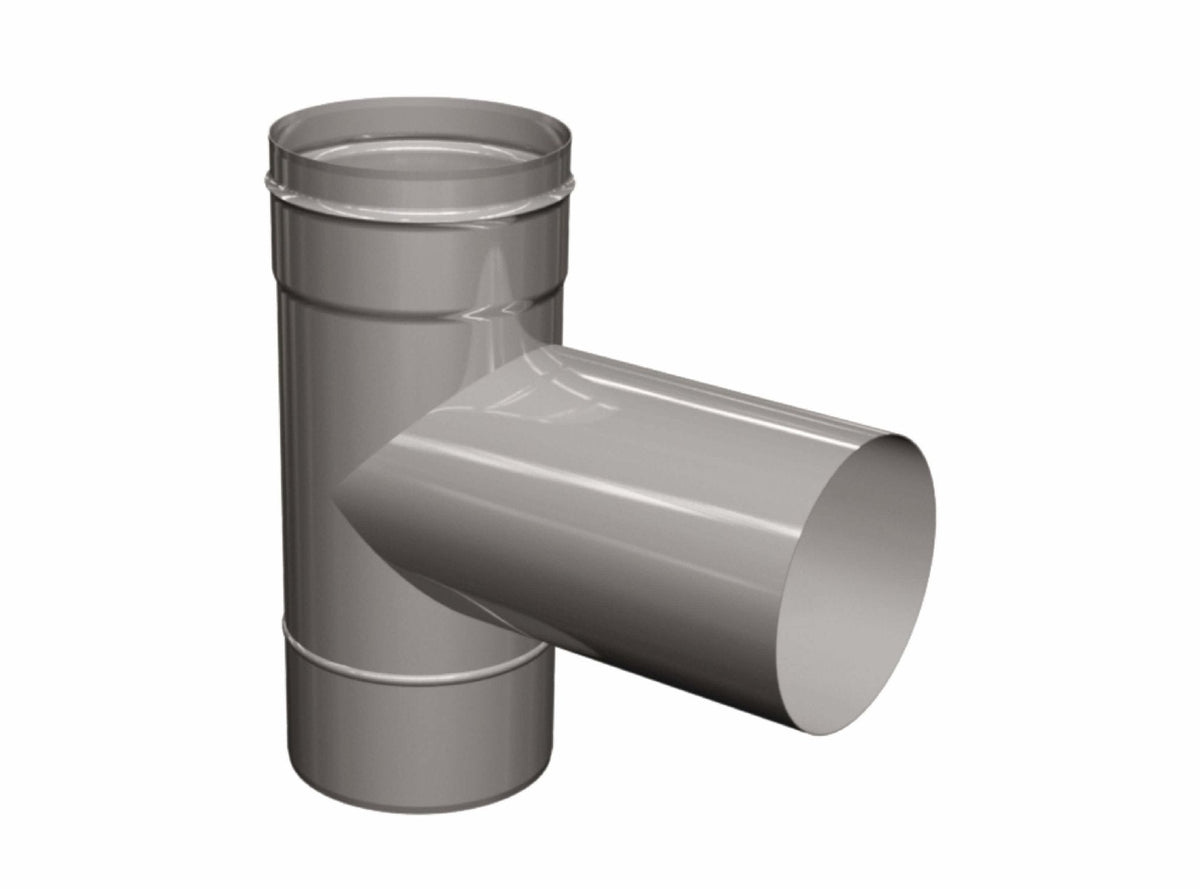

- T-Anschlüsse

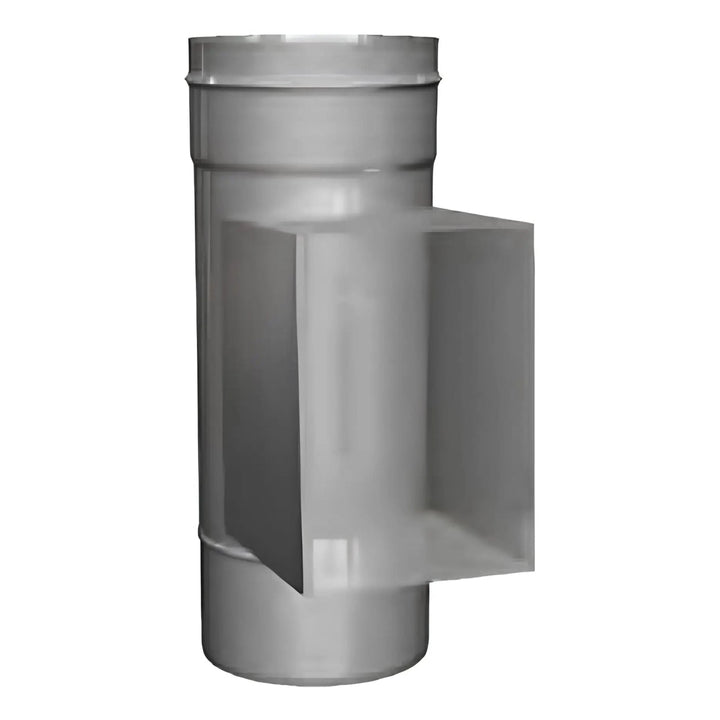

- Revisionselemente
- Übergänge
- Grundplatten
- Mündungsbauteile
- weiteres systembezogenes Zubehör
Damit lässt sich das System an unterschiedliche Schachtverläufe, Anschlusspositionen und Sanierungssituationen anpassen.
Je nach Aufbau sind Schornsteinhöhen bis 30 m ohne Zwischenstütze möglich. Größere beziehungsweise statisch anspruchsvollere Anlagen müssen projektspezifisch geplant werden.
EKA Complex E passend zum Projekt auswählen
Vor der Bestellung sollten Feuerstätte, Betriebsweise, benötigte Nennweite, Wandstärke und Verlauf der Abgasanlage feststehen.
Auch die Frage, ob das System innerhalb eines vorhandenen Schachts, als Verbindungsleitung oder in einer anderen geschützten Einbausituation eingesetzt wird, beeinflusst die Auswahl der benötigten Komponenten.
Complex E sollte deshalb als vollständige Systemreihe geplant werden. Hersteller, System, Nennweite und Verbindungstechnik müssen bei allen eingesetzten Bauteilen zusammenpassen.
